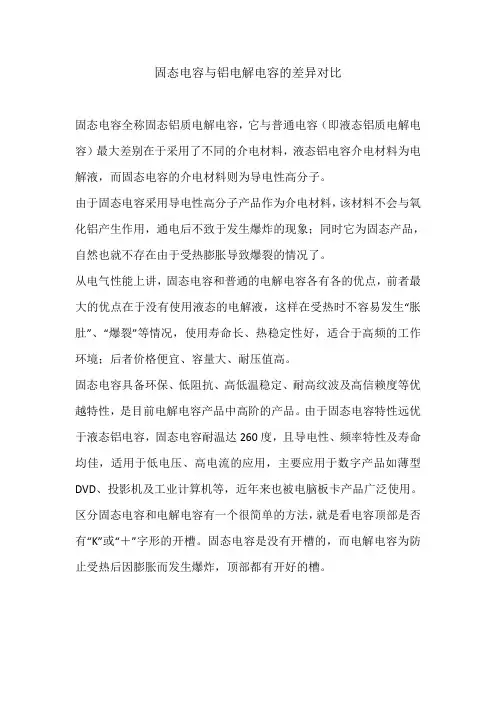

固态电容与铝电解电容的差异对比
固态电容全称固态铝质电解电容，它与普通电容（即液态铝质电解电容）最大差别在于采用了不同的介电材料，液态铝电容介电材料为电解液，而固态电容的介电材料则为导电性高分子。
由于固态电容采用导电性高分子产品作为介电材料，该材料不会与氧化铝产生作用，通电后不致于发生爆炸的现象；同时它为固态产品，自然也就不存在由于受热膨胀导致爆裂的情况了。
从电气性能上讲，固态电容和普通的电解电容各有各的优点，前者最大的优点在于没有使用液态的电解液，这样在受热时不容易发生“胀肚”、“爆裂”等情况，使用寿命长、热稳定性好，适合于高频的工作环境；后者价格便宜、容量大、耐压值高。
固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性，是目前电解电容产品中高阶的产品。
由于固态电容特性远优于液态铝电容，固态电容耐温达260度，且导电性、频率特性及寿命均佳，适用于低电压、高电流的应用，主要应用于数字产品如薄型DVD、投影机及工业计算机等，近年来也被电脑板卡产品广泛使用。
区分固态电容和电解电容有一个很简单的方法，就是看电容顶部是否有“K”或“＋”字形的开槽。
固态电容是没有开槽的，而电解电容为防止受热后因膨胀而发生爆炸，顶部都有开好的槽。

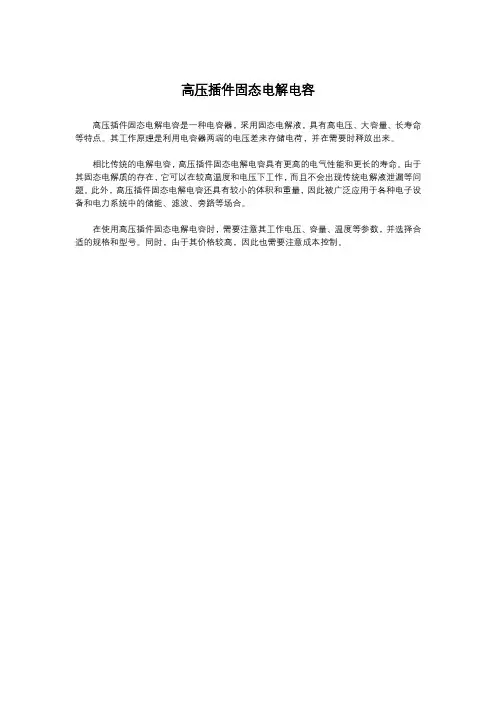

高压插件固态电解电容
高压插件固态电解电容是一种电容器，采用固态电解液，具有高电压、大容量、长寿命等特点。
其工作原理是利用电容器两端的电压差来存储电荷，并在需要时释放出来。
相比传统的电解电容，高压插件固态电解电容具有更高的电气性能和更长的寿命。
由于其固态电解质的存在，它可以在较高温度和电压下工作，而且不会出现传统电解液泄漏等问题。
此外，高压插件固态电解电容还具有较小的体积和重量，因此被广泛应用于各种电子设备和电力系统中的储能、滤波、旁路等场合。
在使用高压插件固态电解电容时，需要注意其工作电压、容量、温度等参数，并选择合适的规格和型号。
同时，由于其价格较高，因此也需要注意成本控制。

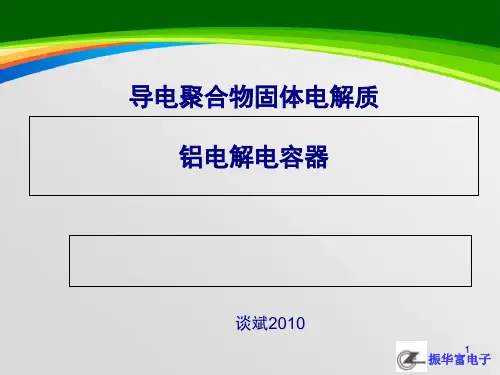

导电聚合物固体电解质铝电解电容器简介1. 概述导电聚合物固体电解质铝电解电容器是一种新型的高能量密度电容器，它采用导电聚合物固体电解质作为介质，铝作为电极材料。
与传统的电容器相比，导电聚合物固体电解质铝电解电容器具有更高的能量密度、更长的使用寿命和更好的安全性能。
2. 导电聚合物固体电解质的特点•高离子导电性：导电聚合物固体电解质具有良好的离子传导性能，能够有效地输送电荷。
•良好的热稳定性：导电聚合物固体电解质能够在高温环境下保持较好的离子传导性能，不易发生热失控现象。
•较低的电解液损失：相比于传统的液态电解质，导电聚合物固体电解质具有较低的电解液损失，能够提高电容器的使用寿命。
•更好的安全性：导电聚合物固体电解质在受损或过充电的情况下，不会导致电解质泄漏或爆炸等安全事故。
3. 铝电极的优势铝作为电解电容器的电极材料有以下优势：•高比表面积：铝电极具有较高的比表面积，能够提高电容器的电容量。
•良好的电化学稳定性：铝电极能够在较宽的电位窗口下保持良好的电化学稳定性，不易发生氧化或还原反应。
•低成本：铝是一种广泛使用的金属材料，成本较低，有助于降低电容器的制造成本。
4. 导电聚合物固体电解质铝电解电容器的应用导电聚合物固体电解质铝电解电容器在以下领域具有广泛的应用前景：•储能系统：导电聚合物固体电解质铝电解电容器可用于储能系统，提供高能量密度的储能解决方案。
•电动车辆：导电聚合物固体电解质铝电解电容器可作为电动车辆的能量存储设备，提供高性能和长寿命的电源。
•可穿戴设备：导电聚合物固体电解质铝电解电容器的小型化和柔性特性使其适用于可穿戴设备，满足电源需求。
•电子产品：导电聚合物固体电解质铝电解电容器可用于各类电子产品，提供高能量密度和稳定可靠的电源。
5. 结论导电聚合物固体电解质铝电解电容器是一种具有广泛应用前景的新型电容器。
它的特点包括高离子导电性、良好的热稳定性、较低的电解液损失和更好的安全性能。

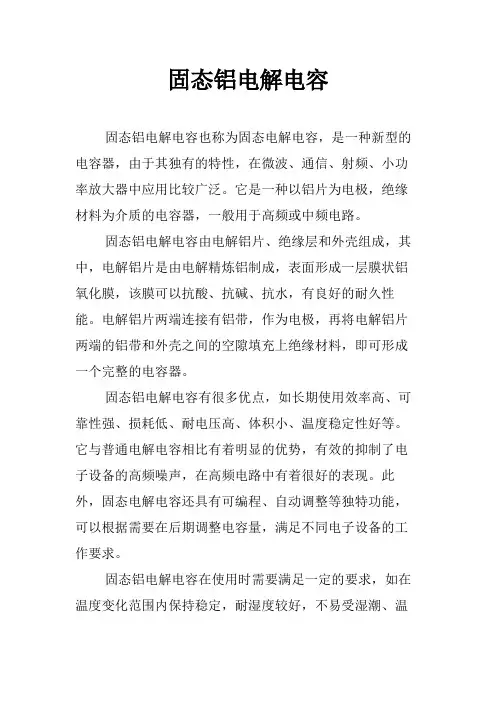

固态铝电解电容
固态铝电解电容也称为固态电解电容，是一种新型的电容器，由于其独有的特性，在微波、通信、射频、小功率放大器中应用比较广泛。
它是一种以铝片为电极，绝缘材料为介质的电容器，一般用于高频或中频电路。
固态铝电解电容由电解铝片、绝缘层和外壳组成，其中，电解铝片是由电解精炼铝制成，表面形成一层膜状铝氧化膜，该膜可以抗酸、抗碱、抗水，有良好的耐久性能。
电解铝片两端连接有铝带，作为电极，再将电解铝片两端的铝带和外壳之间的空隙填充上绝缘材料，即可形成一个完整的电容器。
固态铝电解电容有很多优点，如长期使用效率高、可靠性强、损耗低、耐电压高、体积小、温度稳定性好等。
它与普通电解电容相比有着明显的优势，有效的抑制了电子设备的高频噪声，在高频电路中有着很好的表现。
此外，固态电解电容还具有可编程、自动调整等独特功能，可以根据需要在后期调整电容量，满足不同电子设备的工作要求。
固态铝电解电容在使用时需要满足一定的要求，如在温度变化范围内保持稳定，耐湿度较好，不易受湿潮、温
度和振动等环境变化的影响，抗热脱焊性能好，对侧面压力不敏感等。
固态铝电解电容的应用领域十分广泛，它广泛应用于电视机、手机、笔记本电脑、MP3、DVD播放器、摄像头、汽车音响系统等电子设备。
因此，固态铝电解电容在电子行业中占据着重要地位。
编号Issue No.G.HPF.202108022规格书版本号A客户版本号A0尊敬的Messrs规 格 书SPECIFICATIONS产品类型导电高分子固体铝电解电容器Product type Aluminium electrolytic capacitors with conductive polymer solid electrolyte产品系列HPFSeries南通江海电容器股份有限公司Nantong Jianghai Capacitor Co., Ltd.地址：江苏省南通市平潮镇通扬南路79号No.79 South Tongyang Road Pingchao TownNantong City Jiangsu Province PR ChinaTEL: 0086--0513--86726020 / FAX: 0086--0513--86571812日 期批 准审 核制 定Date Approved by Checked by Drawn by2021.8.5姚玉英孙何欢黄熊惑承认栏 User目录 ContentsNo.项目Item页码Page1适用范围 Scope42规格值 Specifications4~53尺寸 Dimensions54标志 Marking65构造 Structure76编码规则 Part number system77特性 Characteristics8~128包装 Packing139编带 Taping1410环保方面 Environmental1411使用注意事项 Technical note15~18G.HPF.202108022南通江海电容器股份有限公司 Nantong Jianghai Capacitor Co., Ltd.2规格书变更记录 (Change history of specification)发行日期版本原因内容页码标记发行编号Issued date Edition Reason Contents Page Mark Issue No.2021.8.5A 首次发行Original- 1 to 18-G.HPF.2021080221. 适用范围 Scope本规格书适用于HPF系列固体导电高分子铝电解电容器。
铝电解电容固态电容铝电解电容和固态电容是两种不同的电容器类型，它们各自有着不同的优势和适用场景。
本文将介绍铝电解电容和固态电容的特点、优点以及应用范围，并探讨它们之间的异同点。
一、铝电解电容铝电解电容是一种利用铝箔作为极板的电容器，其特点是极板间隔一层薄的氧化铝膜，形成电介质。
这种电容器具有电容值大、体积小、价格低廉等特点，因此在消费电子、电源等领域得到广泛应用。
铝电解电容的优点是电容值大，可以达到几百甚至几千微法；体积小，适合在电路板上使用；价格低廉，可以在大量生产中得到广泛应用。
但是，铝电解电容也有一些缺点，如极板间隔的氧化铝膜易受损，长时间使用容易老化，导致电容值下降，甚至短路、爆炸等危险情况。
二、固态电容固态电容是一种利用半导体材料作为电介质的电容器，与铝电解电容相比，其特点是体积更小、使用寿命更长、稳定性更高。
固态电容可分为有机电容和无机电容两种类型，其中有机电容以聚合物为电介质，无机电容以银、钨、钽等金属为电介质。
固态电容的优点是体积小、使用寿命长、稳定性高，适合用于高频、高精度电路中。
与铝电解电容相比，固态电容的价格较高，但在一些高端电子产品中得到广泛应用。
三、异同点铝电解电容和固态电容在电容器的结构和原理上有所不同，其主要区别在于电介质的材料不同。
铝电解电容的电介质是氧化铝膜，而固态电容的电介质是半导体材料。
因此，固态电容的使用寿命更长、稳定性更高，但价格也更高。
铝电解电容和固态电容都有其适用范围，铝电解电容适用于一些低端电子产品中，如电源等；而固态电容则适用于高端电子产品中，如通讯、计算机等。
铝电解电容和固态电容都是常见的电容器类型，它们各自有着不同的特点和适用场景。
在实际应用中，需要根据具体情况选择合适的电容器类型。

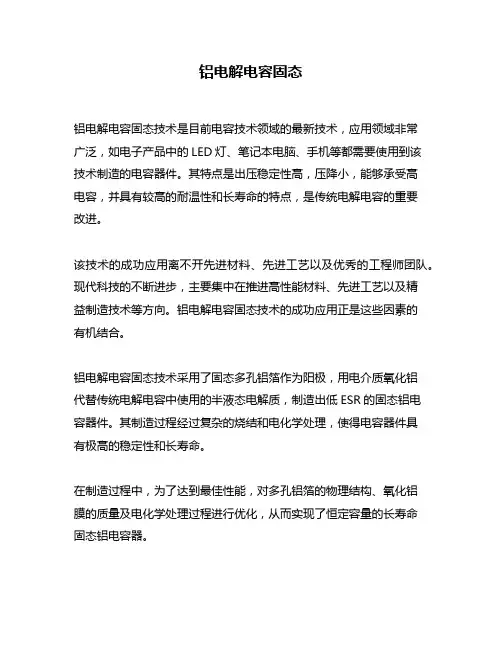

铝电解电容固态
铝电解电容固态技术是目前电容技术领域的最新技术，应用领域非常
广泛，如电子产品中的LED灯、笔记本电脑、手机等都需要使用到该
技术制造的电容器件。
其特点是出压稳定性高，压降小，能够承受高
电容，并具有较高的耐温性和长寿命的特点，是传统电解电容的重要
改进。
该技术的成功应用离不开先进材料、先进工艺以及优秀的工程师团队。
现代科技的不断进步，主要集中在推进高性能材料、先进工艺以及精
益制造技术等方向。
铝电解电容固态技术的成功应用正是这些因素的
有机结合。
铝电解电容固态技术采用了固态多孔铝箔作为阳极，用电介质氧化铝
代替传统电解电容中使用的半液态电解质，制造出低ESR的固态铝电
容器件。
其制造过程经过复杂的烧结和电化学处理，使得电容器件具
有极高的稳定性和长寿命。
在制造过程中，为了达到最佳性能，对多孔铝箔的物理结构、氧化铝
膜的质量及电化学处理过程进行优化，从而实现了恒定容量的长寿命
固态铝电容器。
铝电解电容固态技术的特点在于其出压稳定性极高，能够承受高电容，并且具有较高的耐温性和长寿命。
当前，铝电解电容固态技术已经被
广泛应用于LED、手机、笔记本电脑等电子产品中，其应用领域还将
进一步拓展。
总之，铝合金电容固态技术的出现不仅是现代科技发展的产物，也是
现代工业和电子科技发展的必然需求。
未来，该技术有望在更多的领
域中得到应用，进一步推动人类社会的科技发展进程。
高分子聚合物铝电解与电解电容区别固态电容的全名为固态铝质电解电容，是目前电容器产品中最高阶的产品之一，固态电容与普通液态电解电容的最大差别在于采用了不同的介电材料，液态电解电容介电材料为电解液，而固态电容的介电材料则为功能性导电高分子，因介电材料为固态电解质，具有高导电性及高热稳定等优点，因此多为高规格、高质量的电子产品所采用。
固态电容的介电材料为功能性导电高分子，能大幅提升产品的稳定度与安全性；液态铝质电解电容的介电材料为电解液。
为何要选用固态电容，主要是在高频下呈现低阻抗、耐高纹波电流、使用寿命超长、耐高热稳定及在高频下呈现低阻抗。
固态电容在高频运作的环境下，具有降低电阻抗及更低热输出的特色，低阻抗代表低电阻损失，能减少电力的耗损转变成废热，进而降低外围环境温度，减缓电子零件的老化，另对于主机板的CPU电源模块设计来说，是否使用具备耐高纹波电流的零件是非常重要，相较液态电容而言，固态电容拥有较强的能力处理高交流电压，在高频的情况下能提供更稳定的电流。
固态电容具有高热稳定的特性，不易受温度变化影响其电解质容量，即使在高热的操作环境下，亦不影响其高导电性能，此外，固态电容通常应用在工业用主机板及长时间运作的机器设备上，经由实验推算，固态电容在85°C的工作环境中使用寿命可望高达5万小时(约5.7年)，而液态电容则是8,000小时(约0.9年)，固态电容比起一般液态电容拥有6倍长的使用寿命。
由于采用了新型的固态电解质，固态电容具有液态电解电容无法企及的优良特性。
这些电气性能对于提高计算机系统中以高频为特征的应用显得尤为重要。
固态电容的多种优良特性可以为主板提供进补疗效，固态电容比液态电解电容的优势主要有三点。
1.高稳定性固体铝电解电容可以持续在高温环境中稳定工作，使用固态铝电解电容可以直接提升主板性能。
同时，由于其宽温度范围的稳定阻抗，适于电源滤波。
它可以有效地提供稳定充沛的电源，在超频中尤为重要。
聚合物铝电解电容一、介绍聚合物铝电解电容是一种新型电容器，通过将聚合物薄膜与氧化铝薄膜堆叠而成。
它具有高能量密度、高电压稳定性和低内阻等特点，在电子设备和电力系统中广泛应用。
二、聚合物铝电解电容的结构与工作原理聚合物铝电解电容由两个极板（阳极和阴极）之间的电介质层组成。
电介质层由聚合物薄膜和氧化铝薄膜交替堆叠而成。
聚合物薄膜具有高介电常数和良好的电解液渗透性，而氧化铝薄膜具有高抗击穿能力和电化学稳定性。
在工作时，阳极和阴极之间施加电压，使电解液中的正离子移动至阴极，而负离子则移动至阳极。
这导致了电容器内部的正电荷和负电荷的积聚，形成了电场。
电场的强度与施加的电压成正比。
三、聚合物铝电解电容的优势1.高能量密度：由于聚合物薄膜和氧化铝薄膜的堆叠结构，聚合物铝电解电容能够在相同体积下存储更多的电荷。
2.高电压稳定性：聚合物铝电解电容具有较高的击穿电压，能够在较高的电压下工作而不会受到损坏。
3.低内阻：聚合物铝电解电容的电解液能够渗透到聚合物薄膜中，形成一层致密的电解质膜，减小了内阻，提高了电容器的响应速度。
四、聚合物铝电解电容的应用领域1.电子设备：聚合物铝电解电容被广泛用于手机、平板电脑等电子设备中，用于存储能量和平衡电路运行。
2.电力系统：聚合物铝电解电容可以用于储能系统，帮助平衡电力系统的负荷和提供备用电源。
3.交通工具：聚合物铝电解电容可以用于电动汽车和混合动力汽车中，提供高性能的储能解决方案。
五、聚合物铝电解电容的发展趋势1.提高能量密度：研究人员正在寻找更高能量密度的聚合物材料，以进一步增加聚合物铝电解电容的能量存储能力。
2.提高工作温度范围：目前聚合物铝电解电容的工作温度范围较窄，未来的研究将致力于拓展其工作温度范围，以适应更广泛的应用场景。
3.降低成本：目前聚合物铝电解电容的制造成本较高，未来的研究将致力于降低原材料和生产工艺的成本，以推动其商业化应用。
六、总结聚合物铝电解电容是一种具有高能量密度、高电压稳定性和低内阻等特点的电容器。
固态聚合物电容，也称为高分子固体电容器，是一种采用高分子导电材料(PEDT)取代传统电解液的固态电容。
这种电容器的特点是具有高分子固体铝电解电容器和高分子固体钽电解电容器两种类型。
与传统的电解电容器相比，固态聚合物电容具有更高的工作温度、更低的等效串联电阻(ESR)和等效串联电感(ESL)以及更高的自愈能力。
此外，由于其固态结构，它不会出现电解液泄漏和干涸等问题，从而提高了电容器的可靠性和稳定性。
固态聚合物电容器的应用领域非常广泛，包括电源供应器、汽车电子、智能仪表、通信设备、工业自动化等。
由于其优良的电气性能和可靠性，固态聚合物电容器已成为现代电子设备中不可或缺的元件之一。
如果您想了解更多关于固态聚合物电容器的信息，建议您咨询电子元件供应商或专业技术人员。
固体铝电解电容
固体铝电解电容是一种电容器，其电极和电解质都是固态的。
它通常由铝箔、氧化铝薄膜和电解质聚合物组成。
相比于传统的液态铝电解电容，固体铝电解电容具有更高的耐压、更低的ESR（等效串联电阻）和更长的寿命。
固体铝电解电容的制造过程相对简单，通过将铝箔和氧化铝薄膜层叠在一起，再利用高温和高压将其固化而成。
而且，固体电解质聚合物可以通过注塑成型或者涂覆方式加入到铝箔和氧化铝薄膜之间。
固体铝电解电容主要用于高频电路、移动设备、LED照明和汽车电子等领域。
在这些应用中，要求电容器具有低损耗、高稳定性和长寿命。
固体铝电解电容在这些方面表现良好，因此备受青睐。
固体铝电解电容的未来发展趋势是提高其电容密度和降低成本。
目前，固体铝电解电容的电容密度仍然低于液态铝电解电容，这是制约其应用的瓶颈之一。
因此，研发更高性能的固体电解质聚合物和改进制造工艺将是未来发展的方向。
同时，提高制造效率和降低成本也是固体铝电解电容广泛应用的必要条件。
- 1 -。
电解电容插件-概述说明以及解释1.引言1.1 概述概述部分：电解电容插件是一种常见的电子元件，用于存储电能并在电路中提供稳定的电流和电压。
它由正极、负极和电解质组成，具有较高的电容量和良好的电学性能。
在现代电子设备中广泛应用，例如电源、滤波器、解耦电容等。
通过对电解电容插件的介绍和分析，本文将探讨其定义、原理、分类以及应用领域等方面。
首先，将对电解电容插件的定义进行阐述。
电解电容插件是一种基于电解质溶液的电容器，其中通过正极和负极之间的化学反应吸附电荷。
这种电解质的特殊结构使得电解电容插件具有较大的电容量和较低的内阻，能够在电路中提供稳定的能量储存和释放。
其次，将介绍电解电容插件的原理。
电解电容插件的工作原理基于电化学反应，即通过电解质溶液中的离子移动，形成正负电荷之间的电位差。
正极与负极之间的极化作用使得电荷在极板上积聚，形成电荷层，并以此实现能量的储存和释放。
然后，将对电解电容插件的分类进行详细介绍。
根据其工作原理、电容量和使用环境等因素，电解电容插件可以分为铝电解电容插件、钽电解电容插件、有机电解电容插件等多种类型。
每种类型的电解电容插件都具有自身特点和适用范围，可以根据实际需求选择合适的类型。
最后，将探讨电解电容插件的应用领域。
电解电容插件广泛应用于电子设备的电源电路、滤波和解耦电容等功能模块中。
它们能够提供稳定的电流和电压输出，保证电路的正常工作，并有效抑制电源中的噪声和杂质。
通过对电解电容插件的概述，我们可以更好地理解其定义、原理、分类和应用等方面。
电解电容插件在现代电子技术中起到了重要的作用，随着科技的不断发展和需求的增长，其在各个领域的应用前景将会更加广阔。
1.2 文章结构本文将按照以下结构呈现电解电容插件的相关知识和信息：1. 引言：首先对电解电容插件进行概述，介绍其基本概念和重要性。
同时，简要介绍本文的结构和目的。
2. 正文：2.1 电解电容插件的定义：详细介绍电解电容插件的定义和基本特征，包括其工作原理和基本构造。
为何要被替换？－－一个理由不够给你5个固体电解电容和传统液态铝电容的差异，在于采用了不同的电解质材料，其材料为导电性高分子PEDT，因PEDT材料为固体，耐热超过摄氏350℃，且其电导率高于普通电解液几个数量级（如图1所示），具有优良的高频低阻抗性能，且高低温性能优良，完全消除了电容器的爆浆隐患，因此固体电解电容器成为近年来电解电容发展最为快速的品种之一；3,4亚乙基二氧噻吩图1理由1：使用温度范围更宽: (-55℃~ +125℃)理由2：工作频率高: 最高可达1000kHz理由3：温度特性好阻抗值极低(最低可到5 mΩ) （如江海的HSN 系列）理由4：承受纹波电流大(最大7A)理由5：使用寿命长(每降20度寿命增加10倍)由于固体铝电解电容器采用功能性导电高分子材料，相比普通液体铝电解电容器的各项电性能更稳定，主要优点为：一、DC－DC电源中电容器的替换使用固体电解电容器替换液体电解电容器，测试替换前后，输出纹波情况。
试验线路板：某液晶电视开关电源板二款。
二、测试情况1．A号板输出电容器：35V/2200μF×2 + 35V/1000μF×1使用固体电容器替换，进行输出纹波对比(固体电容器规格：国产25V/100μF)。
如下表：A号板原样液体35V/2200μF×2+液体35V/1000μF×1A号板用3颗固体电容替换国产25V/100μF×3A号板使用2颗固体电容替换国产25V/100μF×2纹波电压：24.8mV 纹波电压：6.20mV 纹波电压：8.20mV 测试线路输出电流:~3.80A,频率:~66kHz 替换容量比27:1(18:1),5.6%*C0=3001) A号板未替换前示波器图形(波形尖剌部分由测试夹具引起)2)A号板使用3 颗国产25V/100μF 替换(波形尖剌部分由测试夹具引起)3) 1 号板使用2 颗25V/100μF 替换(波形尖剌部分由测试夹具引起)2．B号板输出电容器：35V/1000μF×2使用固体电容器替换，进行输出纹波对比(固体电容器规格：国产25V/100μF)。
一.设计方面的确认事项1.禁止使用电路10.故障模式导电性高分子(固液混合)固态铝电解电容器（以下称为电容器）①通过降低周围温度、纹波电流、加载电压可以减少故障率。
有可能因焊接时的热应力使其漏电流发生变化。
请避免在以②产品温度上升引起的静电容量减少及ESR 的上升引起的开放下电路中使用。
模式磨损是主要的故障模式。
有时候也会偶发因过大电压和①高电阻电压保持电路 超大电流导致的短路模式。
②耦合电路③由于加载超过额定电压的电压引起短路和通电电流过大的时③其他漏电流受影响较大的电路 候、会因内压的上升而使得外壳膨胀或剥落，发出臭气。
④构成产品的材质中含有可燃物质，短路部位有可能因为电火2.电路设计花等而起火。
产品的安装方法、位置、图形设计等请考虑以请在确认以下内容的基础上进行电路设计。
下设计方面的注意点，确保绝对安全。
①随着温度及频率的变化，电容器的电气特性会随之变化。
＊设置保护电路、保护装置，确保设备安全。
请在确认这些变化之后进行电路的设计。
＊设置冗长电路等， 以便设备不会因为单个的故障而不稳定。
②当并联2 个以上的电容器时，请在设计电路时考虑电流的 平衡。
11.电容器的绝缘③当串联2 个以上的电容器时，因加载电压存在差异，有可电容器的铝壳未保证绝缘。
电容器的外壳和阴极端子及阳极端 能加载过电压，请使用的时候另行咨询我们。
子和电路型板之间请进行电气绝缘。
④请勿在电容器的周围以及印刷配线板的背面安装发热部 件。
12.电容器的使用环境电容器请不要在以下环境下使用。
3.强调安全的产品上的应用①直接溅水、盐水及油，或者处于结露状态的环境②阳光直接照射的环境③充满有毒气体（硫化氢、亚硫酸、亚硝酸、氯及其化合物、 溴及其化合物、氨等）的环境④臭氧、紫外线及放射线照射的环境4.极性⑤振动或冲击条件超过产品目录或规格说明书规定范围的过激13.电容器的配置①SMD 品（铸模贴片型、贴片型）电容器印刷配线板的焊盘图 形请参照产品目录或规格说明书的规定进行图形设计。
聚合物固态铝电解电容器在开关电源中的应用PA-Cap聚合物固体片式铝电解电容器在开关电源中的应用实验PA-Cap简介PA-Cap聚合物固体片式铝电解电容器，在材料和核心工艺上有重大创新。
它在研究聚吡咯薄膜电聚合生长规律基础上，开发了在复杂多孔的绝缘体表面原位均匀生长高电导率聚吡咯膜技术，解决了聚合电解液长期使用过程中的自聚合难题；提出并实现了铝箔阳极阴极隔离阻断工艺、引入补形成过程新技术，保证了PA-Cap产品的优异电气特性。
PA-Cap主要性能与特点PA-Cap聚合物固体片式铝电解电容器，具有极低的等效串联电阻（ESR）值、理想的容量频率曲线、稳定的温度特性、很强的噪音吸收能力、明显的滤波效果、不燃烧、不爆炸、安全性高、无污染，而且兼有小型化、片式化、轻量化、低剖面等特点。
显著的特性优势，使它在高频电路中得到广泛应用。
PA-Cap在开关电源中的滤波应用实验开关电源被广泛应用于各种电子设备或系统中，开关电源性能的好坏，直接影响设备或系统的正常运行。
如何输出低噪声稳定的直流电压，关键应做好电源的整流滤波。
采用PA-Cap聚合物固体片式铝电解电容器进行滤波，具有明显的容量频率特性和噪音吸收能力，超越现有液体铝电解电容器和固体片式钽电容器的滤波特性，是开关电源理想的滤波电容器。
下面就三种不同类型电容器，即液体铝电解电容器（AL：1000μF）、固体片式钽电容器（TA：220μF）和PA-Cap聚合物固体片式铝电解电容器（PA：47μF），在如图1所示的开关电源电路中，进行三种电容的滤波替代实验。
实验仪器1、TDS100260MHz数字示波器。
2、DSA-0301-05E开关电源：输入交流220V，输出直流5V、4A，开关模块工作频率：63kHz，C1和C2各用1000μF 液体铝电解电容器滤波。
实验方法C1保留1000μF，将C2分别用AL（液体铝电解电容器）：1000μF、TA（固体钽电容）：220μF、PA（聚合物固体片式铝电解电容器）：47μF替代。
