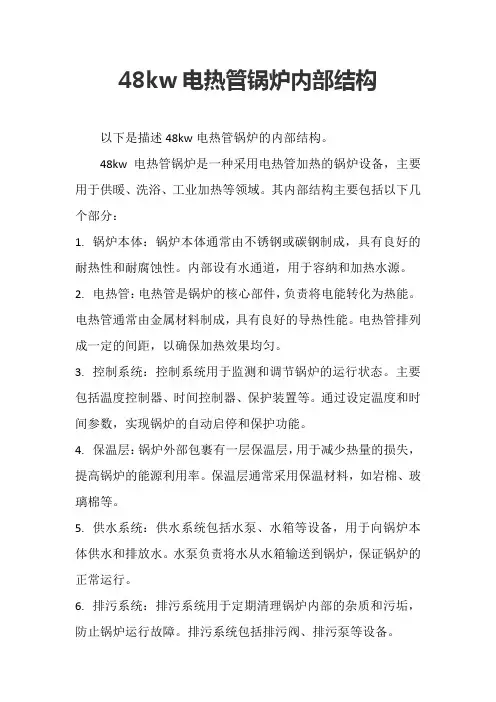

48kw电热管锅炉内部结构
以下是描述48kw电热管锅炉的内部结构。



48kw电热管锅炉是一种采用电热管加热的锅炉设备，主要用于供暖、洗浴、工业加热等领域。

其内部结构主要包括以下几个部分：
1.锅炉本体：锅炉本体通常由不锈钢或碳钢制成，具有良好的耐热性和耐腐蚀性。

内部设有水通道，用于容纳和加热水源。

2.电热管：电热管是锅炉的核心部件，负责将电能转化为热能。

电热管通常由金属材料制成，具有良好的导热性能。

电热管排列成一定的间距，以确保加热效果均匀。

3.控制系统：控制系统用于监测和调节锅炉的运行状态。

主要包括温度控制器、时间控制器、保护装置等。

通过设定温度和时间参数，实现锅炉的自动启停和保护功能。

4.保温层：锅炉外部包裹有一层保温层，用于减少热量的损失，提高锅炉的能源利用率。

保温层通常采用保温材料，如岩棉、玻璃棉等。

5.供水系统：供水系统包括水泵、水箱等设备，用于向锅炉本体供水和排放水。

水泵负责将水从水箱输送到锅炉，保证锅炉的正常运行。

6.排污系统：排污系统用于定期清理锅炉内部的杂质和污垢，防止锅炉运行故障。

排污系统包括排污阀、排污泵等设备。

7.安全保护装置：为确保锅炉的安全运行，内部设有多种安全保护装置，如压力控制器、水位控制器、温度传感器等。

当锅炉运行参数超出设定范围时，保护装置会自动切断电源，避免事故发生。


以上就是48kw电热管锅炉的内部结构。

锅炉的构造及工作原理锅炉是一种常见的热力设备，是将水加热转化为蒸汽或热水的装置。

锅炉具有广泛的应用领域，例如用于电力工业、化工工业、纺织工业、造纸工业、食品工业等。

本文将介绍锅炉的构造及工作原理。

一、锅炉的构造锅炉主要由炉膛、燃烧室、水层、排烟道、引风机、鼓风机和给水泵等组成。

1、炉膛炉膛是锅炉中最核心的组成部分，在炉膛内燃烧燃料产生高温，使水被加热。

炉膛一般由矩形或圆形的火箱和烟道构成。

常见的火箱形式有平面式、立式和圆柱式三种。

根据烟气流动情况，烟道可分为横通式、上升式、下降式等不同形式。

2、水层水层是锅炉中的一个重要部分，它是加热器的分类之一。

一般来说，水层是由上下两部分构成的。

上部是水蒸气和饱和水混合产生的混合气体，下部是水。

3、引风机、鼓风机引风机输送空气到炉膛中，帮助燃料燃烧。

鼓风机则将燃烧后的烟气排出炉外。

这两个部件是锅炉中十分重要的通风部分，提高了燃烧效率，同时也保证了燃烧产生的废气排放。

4、给水泵为了保证对锅炉加热的水需求，锅炉的辅助设备之一就是给水泵。

它负责将未经处理的原水供应到锅炉中。

二、锅炉的工作原理锅炉的工作原理主要分为热力系统、自控系统、水处理系统和燃料供应系统等几个方面。

1、热力系统热力系统是锅炉的核心部件，热能的转化都是在该系统中完成的。

锅炉首先经过引风机送入空气后，鼓风机将空气带到炉内，燃烧燃料之后产生高温。

高温的烟气与水层相接触，使得水层内的水被加热形成蒸汽或热水。

2、自控系统自控系统负责监控锅炉的各项指标，保证锅炉安全、稳定地工作。

它主要包括温度控制、压力控制、风量控制、水位控制等功能。

如果锅炉的任何一个参数超出安全范围，自控系统会自动采取措施，避免锅炉受损或爆炸。

3、水处理系统水处理系统的主要作用是对输入到锅炉的水进行处理，保证水的质量符合锅炉工作要求。

一般而言，锅炉很容易因为水中杂质沉积在锅炉缸壁上而受损，水处理系统就是为了防止这个问题的出现。

4、燃料供应系统燃料供应系统一般应该保证锅炉稳定的燃烧，从而提供热能。

锅炉的构造及工作原理锅炉是一种将水加热转化为蒸气的设备，用于产生热能或驱动机械。

它广泛应用于工业生产、发电以及供暖等领域。

本文将介绍锅炉的构造、工作原理和不同类型的锅炉。

一、锅炉的构造1.炉膛：炉膛是燃烧燃料的区域，位于锅炉的下部。

炉膛包括炉壳、炉膛砌体和炉膛内衬。

炉壳是锅炉的主要结构部件，它能够承受高温和高压。

2.燃烧室：燃烧室是炉膛的一部分，用于将燃料和空气进行燃烧。

燃烧室的结构设计决定了燃料和空气的混合程度和燃烧效率。

3.冷却壁：冷却壁是锅炉的另一个重要组成部分，用于将炉膛热量传递到水中。

它由钢板和管道组成，形成大量接触面积以提高热传递效率。

4.蒸汽发生器：蒸汽发生器位于锅炉的上部，与炉膛通过管道相连接。

它是将水加热转化为蒸汽的主要部件。

5.排烟系统：排烟系统用于排除燃料燃烧产生的废气。

它通常包括烟囱、风扇和净化设备。

二、锅炉的工作原理锅炉的工作原理是利用燃料的燃烧产生的热能，将水加热转化为蒸汽。

具体流程如下：1.燃料供给：燃料经过处理和输送系统进入燃烧室，与空气进行混合。

2.燃烧反应：燃料和空气在燃烧室内进行化学反应，产生热能。

燃料的种类包括煤、油、天然气等。

3.热量传递：燃烧产生的高温烟气通过锅炉的冷却壁传导给水。

水在冷却壁内部形成蒸汽。

4.蒸汽发生：水被加热后转化为蒸汽，蒸汽通过管道进入蒸汽发生器。

5.动力输出：蒸汽通过管道输送到需要使用蒸汽的设备，如发动机、涡轮机等。

6.蒸汽冷凝：蒸汽在设备工作后会冷却下来，转化为水再次循环使用。

三、不同类型的锅炉1.水管锅炉：水管锅炉是最常见的锅炉类型之一、它的特点是炉膛被水包围，通过管道将烟气传导给水。

水管锅炉具有快速启动、响应快、结构紧凑等优点。

2.热油锅炉：热油锅炉利用石油、天然气等燃料加热高温热油，然后将热油传导给工业设备。

热油锅炉具有高温、安全稳定等特点，适用于需要高温的工艺过程。

3.蒸汽锅炉：蒸汽锅炉是最常用的供热设备之一、它通过将水加热转化为蒸汽，然后通过管道输送到加热设备或蒸汽涡轮机驱动。

锅炉的构造及工作原理
锅炉是一种能够将水加热为蒸汽的设备，其构造和工作原理如下。

锅炉的构造包括炉膛、锅筒、烟道、水冷壁、给水系统、燃烧系统、燃料系统、排烟系统等部分。

炉膛是燃料燃烧的空间，锅筒是容纳水的部分，烟道是燃烧产生的烟气通过的通道，水冷壁用于冷却流经的水，给水系统负责供应锅炉所需的水，燃烧系统和燃料系统则负责燃料的燃烧过程，排烟系统用于排出燃烧产生的废气。

锅炉的工作原理是利用燃料的燃烧产生的热能加热水，将水加热为蒸汽。

首先，给水系统将水引入锅筒，并且经过水冷壁进行加热，一部分热能被水吸收，水通过循环，形成对流，以增加热交换效果。

然后，燃料系统将燃料燃烧产生高温烟气，烟气经由烟道进行热交换，通过与水接触，将热能传递给水，使水温升高。

最后，当水温达到饱和温度时，水会蒸发成蒸汽。

蒸汽在锅筒的上部积聚，并通过烟道和管道输送到外部设备或机器，实现能源传递。

整个锅炉的工作过程中，通过对燃料燃烧和水的加热，以及热能的传递、吸收和转化，实现了水到蒸汽的转化过程。

这样就为我们提供了大量的蒸汽能量，能够被广泛应用于工业生产、供热和发电等领域。

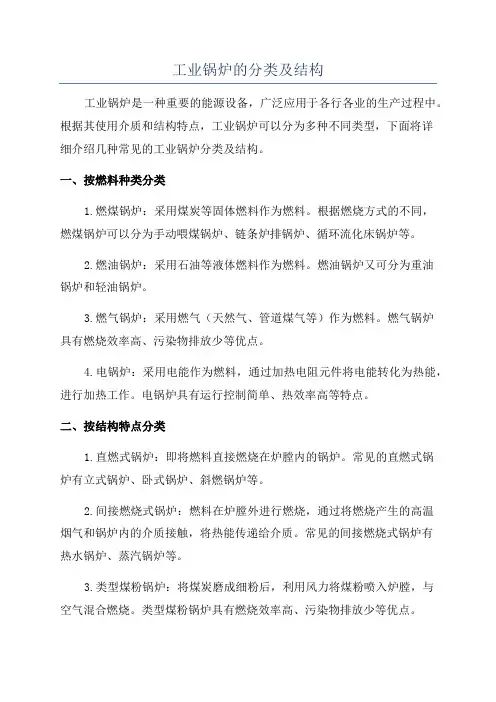

工业锅炉的分类及结构工业锅炉是一种重要的能源设备，广泛应用于各行各业的生产过程中。

根据其使用介质和结构特点，工业锅炉可以分为多种不同类型，下面将详细介绍几种常见的工业锅炉分类及结构。

一、按燃料种类分类1.燃煤锅炉：采用煤炭等固体燃料作为燃料。

根据燃烧方式的不同，燃煤锅炉可以分为手动喂煤锅炉、链条炉排锅炉、循环流化床锅炉等。

2.燃油锅炉：采用石油等液体燃料作为燃料。

燃油锅炉又可分为重油锅炉和轻油锅炉。

3.燃气锅炉：采用燃气（天然气、管道煤气等）作为燃料。

燃气锅炉具有燃烧效率高、污染物排放少等优点。

4.电锅炉：采用电能作为燃料，通过加热电阻元件将电能转化为热能，进行加热工作。

电锅炉具有运行控制简单、热效率高等特点。

二、按结构特点分类1.直燃式锅炉：即将燃料直接燃烧在炉膛内的锅炉。

常见的直燃式锅炉有立式锅炉、卧式锅炉、斜燃锅炉等。

2.间接燃烧式锅炉：燃料在炉膛外进行燃烧，通过将燃烧产生的高温烟气和锅炉内的介质接触，将热能传递给介质。

常见的间接燃烧式锅炉有热水锅炉、蒸汽锅炉等。

3.类型煤粉锅炉：将煤炭磨成细粉后，利用风力将煤粉喷入炉膛，与空气混合燃烧。

类型煤粉锅炉具有燃烧效率高、污染物排放少等优点。

4.循环流化床锅炉：通过高速流化的方式将燃料与固定床化合，使燃料在床内充分燃烧。

循环流化床锅炉具有灵活性好、污染物排放低等优点。

5.余热锅炉：通过各种烟气余热进行余热回收利用的锅炉。

余热锅炉广泛应用于冶金、化工、纺织、制药等行业，可有效提高能源利用率。

以上仅是工业锅炉的一些常见分类及结构特点，实际上还有很多其他类型的工业锅炉，如储能式电热锅炉、热风炉、沸腾式锅炉等等。

各种类型的工业锅炉都有各自的特点和适用范围，根据实际需求选择相应的工业锅炉是必要的。

在使用工业锅炉时，还需注意安全操作，合理维护，以确保锅炉的长期稳定运行。

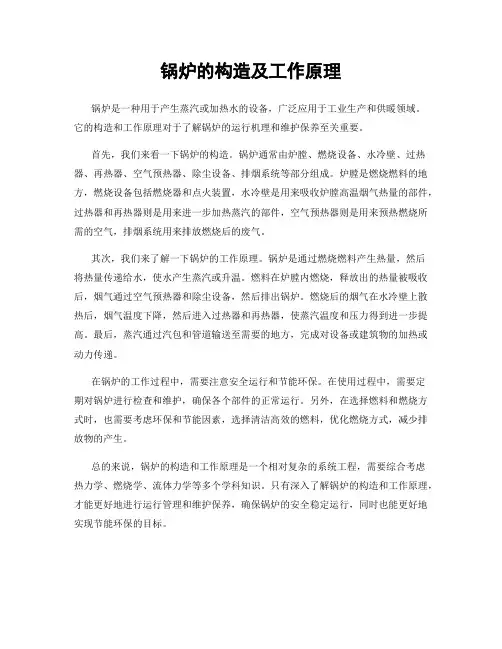

锅炉的构造及工作原理
锅炉是一种用于产生蒸汽或加热水的设备，广泛应用于工业生产和供暖领域。

它的构造和工作原理对于了解锅炉的运行机理和维护保养至关重要。

首先，我们来看一下锅炉的构造。

锅炉通常由炉膛、燃烧设备、水冷壁、过热器、再热器、空气预热器、除尘设备、排烟系统等部分组成。

炉膛是燃烧燃料的地方，燃烧设备包括燃烧器和点火装置，水冷壁是用来吸收炉膛高温烟气热量的部件，过热器和再热器则是用来进一步加热蒸汽的部件，空气预热器则是用来预热燃烧所需的空气，排烟系统用来排放燃烧后的废气。

其次，我们来了解一下锅炉的工作原理。

锅炉是通过燃烧燃料产生热量，然后
将热量传递给水，使水产生蒸汽或升温。

燃料在炉膛内燃烧，释放出的热量被吸收后，烟气通过空气预热器和除尘设备，然后排出锅炉。

燃烧后的烟气在水冷壁上散热后，烟气温度下降，然后进入过热器和再热器，使蒸汽温度和压力得到进一步提高。

最后，蒸汽通过汽包和管道输送至需要的地方，完成对设备或建筑物的加热或动力传递。

在锅炉的工作过程中，需要注意安全运行和节能环保。

在使用过程中，需要定
期对锅炉进行检查和维护，确保各个部件的正常运行。

另外，在选择燃料和燃烧方式时，也需要考虑环保和节能因素，选择清洁高效的燃料，优化燃烧方式，减少排放物的产生。

总的来说，锅炉的构造和工作原理是一个相对复杂的系统工程，需要综合考虑
热力学、燃烧学、流体力学等多个学科知识。

只有深入了解锅炉的构造和工作原理，才能更好地进行运行管理和维护保养，确保锅炉的安全稳定运行，同时也能更好地实现节能环保的目标。

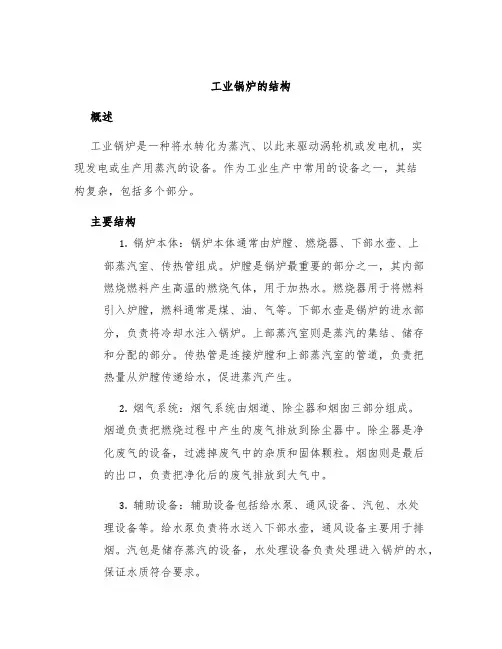

工业锅炉的结构概述工业锅炉是一种将水转化为蒸汽、以此来驱动涡轮机或发电机，实现发电或生产用蒸汽的设备。

作为工业生产中常用的设备之一，其结构复杂，包括多个部分。

主要结构1.锅炉本体：锅炉本体通常由炉膛、燃烧器、下部水壶、上部蒸汽室、传热管组成。

炉膛是锅炉最重要的部分之一，其内部燃烧燃料产生高温的燃烧气体，用于加热水。

燃烧器用于将燃料引入炉膛，燃料通常是煤、油、气等。

下部水壶是锅炉的进水部分，负责将冷却水注入锅炉。

上部蒸汽室则是蒸汽的集结、储存和分配的部分。

传热管是连接炉膛和上部蒸汽室的管道，负责把热量从炉膛传递给水，促进蒸汽产生。

2.烟气系统：烟气系统由烟道、除尘器和烟囱三部分组成。

烟道负责把燃烧过程中产生的废气排放到除尘器中。

除尘器是净化废气的设备，过滤掉废气中的杂质和固体颗粒。

烟囱则是最后的出口，负责把净化后的废气排放到大气中。

3.辅助设备：辅助设备包括给水泵、通风设备、汽包、水处理设备等。

给水泵负责将水送入下部水壶，通风设备主要用于排烟。

汽包是储存蒸汽的设备，水处理设备负责处理进入锅炉的水，保证水质符合要求。

结构优化目前，工业锅炉的结构已经实现了智能化优化和模块化设计。

智能化优化意味着锅炉可以自主进行燃烧控制和温度控制，降低能源消耗和减轻环境污染。

模块化设计使得锅炉的生产、维修、更换零部件更加容易。

同时，由于工业锅炉的结构复杂，需要经过安装、调试、维修等多个环节，因此在施工中也需要考虑其结构设计的可安装性和维护性，例如，是否容易拆卸、安装、维修等。

结论工业锅炉作为工业重要的热能设备，其结构设计复杂、多元化。

随着技术发展，锅炉的结构将趋向智能化、模块化和可维护性高。

在施工和运行中也需要注意其结构设计的可行性和经济性等问题。

锅炉的构造及工作原理
锅炉是一种用于产生蒸汽或热水的设备，常用于供暖、发电和工业生产等领域。

它的构造和工作原理主要包括以下几个方面：
1. 锅炉的构造：
锅炉主要由炉膛、燃烧系统（包括燃烧器和燃烧室）、水循
环系统（包括水箱、水管、水泵等）和控制系统等组成。

2. 锅炉的工作原理：
当燃料被点燃时，燃烧产生的热能会传导到锅炉炉膛。

同时，炉膛内的水会被加热并转化为蒸汽或热水。

蒸汽或热水通过水循环系统输送到需要的地方，并用于供暖、发电或其他工业用途。

在水循环系统中，水由水泵推动，经过加热后通过管道输送，然后再经过散热器散发热量。

在整个过程中，控制系统会监测和调节温度、压力等参数，确保锅炉的安全和稳定工作。

3. 锅炉的热效率：
锅炉的热效率是评价锅炉性能的重要指标。

它通常指的是锅
炉从燃料中转化为蒸汽或热水的热量的比例。

提高锅炉的热效率可以减少能源消耗和环境污染。

为了提高热效率，锅炉常采用多级烟气换热器、经济烟气锅炉和废气余热利用等技术。

4. 锅炉的安全性：
由于锅炉工作时会涉及高温和高压等因素，因此安全是锅炉
设计和运行的重要考虑因素。

锅炉通常配备安全阀、水位控制器、压力传感器等安全设备，并且要定期维护和检修，以确保其安全可靠运行。

总之，锅炉作为一种常见的热能转换装置，其构造和工作原理是通过燃烧产生的热能将水加热并转化为蒸汽或热水，然后通过输送系统提供给需要的地方。

锅炉的性能和安全性对于工业生产和生活供暖等方面具有重要影响。

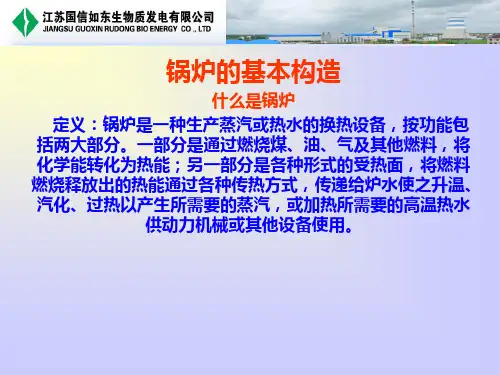

锅炉的定义、组成及分类1.锅炉的定义及组成1.1 锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。

1.2 锅炉的组成：锅炉由“锅”和“炉”两大部分组成。

“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。

2.锅炉的分类锅炉有多种分类方法，主要的分类方法有：2.1 按用途分类：发电锅炉：是指用于火力发电的锅炉。

火力发电机组由蒸汽锅炉、汽轮机、发电机三大动力设备构成。

锅炉产生的高温、高压蒸汽经过汽轮机做功，使蒸汽的热能转换机械能，汽轮机带动发电机高速旋转发电，此时机械能转换成电能；工业锅炉：是指锅炉产生的高温热载体（蒸汽、高温水以及有机热载体）供工业生产过程中应用，如酿酒、造纸、纺织、木材、食品、化工等；生活锅炉：是指锅炉产生的热水、蒸汽供人们生活之用，如取暖、洗浴、消毒等。

2.2 按压力参数分类：低压锅炉：是指出口额定蒸汽压力不超过2.5MPa的锅炉；中压锅炉：是指出口额定蒸汽压力为3.0~5.0MPa的锅炉；高压锅炉：是指出口额定蒸汽压力为8.0~11.0MPa的锅炉；超高压锅炉：是指出口额定蒸汽压力为12.0~15.0MPa的锅炉；亚临界压力锅炉：是指出口额定蒸汽压力为16.0~20.0MPa的锅炉；超临界压力锅炉：是指出口额定蒸汽压力超过临界压力（22.1MPa）的锅炉。

注：临界压力1MPa=10.2kgf/cm2 进行换算，其余压力均按1MPa=10.0kgf/cm2换算。

2.3 按介质形态分类：蒸汽锅炉：是指输出热载体的形态是蒸汽的锅炉；热水锅炉：是指输出热载体的形态是热水的锅炉。

2.4 按介质循环方式分类：自然循环锅炉：在水循环回路中，介质流动的动力来自水与汽水混合物的密度差；强制循环锅炉：在水循环回路中介质流动的动力除水和汽水密度差外，主要依靠锅水循环泵的压头；直流锅炉：给水依靠给水泵压头在受热面一次通过产生蒸汽的锅炉，因此，直流锅炉也属于强制循环锅炉。

工业锅炉相观部件的认识锅炉主要部件（汽包，受热面，集箱，管道）包括炉本体：炉膛、燃烧器、空气预热器、烟风道；锅本体：省煤器、汽包、下降管、联箱、水冷壁、过热器、再热器等。

锅炉是重要的热能动力设备，是最重要的热源。

一、锅炉是由“锅”和“炉”两部分组成的。

（一）、锅炉的基本组成部分称为锅炉本体，由汽锅、炉子及安全附件组成。

1、汽锅：包括锅筒、管束、水冷壁、集箱、下降管。

锅炉本体中汽水系统，高温燃烧产物烟气通过受热面将热量传递给汽锅内温度较低的水，水被加热，沸腾汽化，生成蒸汽2、炉子：（层燃炉）包括煤斗、炉排、炉膛、除渣板、送风装置等。

锅炉本体中燃烧设备，燃烧将燃料的化学能转化为热能。

3、安全附件：水位计、压力表、安全阀等及锅炉金属钢架及平台楼梯。

（二）、“锅”由省煤器、汽包、下降管、水冷壁下联箱、水冷壁、过热器、再热器等组成：1、省煤器：位于锅炉尾部垂直烟道，利用烟气余热加热锅炉给水，降低排烟温度，提高锅炉效率，节约燃料。

2、汽包：位于锅炉顶部，是一个圆筒形的承压容器，其下是水，上部是汽，它接受省煤器的来水，同时又与下降管、联箱、水冷壁共同组成水循环回路。

水在水冷壁中吸热而生成的汽水混合物汇集于汽包，经汽水分离后向过热器输送饱和蒸汽。

3、下降管：是水冷壁的供水管道，其作用是把汽包中的水引入下联箱再分配到各个水冷壁管中。

分小直径分散下降管和大直径集中下降管两种。

小直径下降管管径小，对水循环不利。

4、水冷壁下联箱：联箱主要作用是将质汇集起来，或将工质通过联箱通过联箱重新分配到其它管道中。

水冷壁下联箱是一根较粗两端封闭的管子，其作用是把下降管与水冷壁连接在一起，以便起到汇集、混合、再分配工质的作用。

5、水冷壁：位于炉膛四周，其主要任务是吸收炉内的辐射热，使水蒸发，它是现代锅炉的主要受热面，同时还可以保护炉墙。

6、过热器：其作用是将汽包来的饱和蒸汽加热上成具有一定温度的过热蒸汽。

7、再热器：其作用是将汽轮机中做过部分功的蒸汽再次进行加热升温，然后再送到汽轮机中继续做功。
