光伏组件安装方法

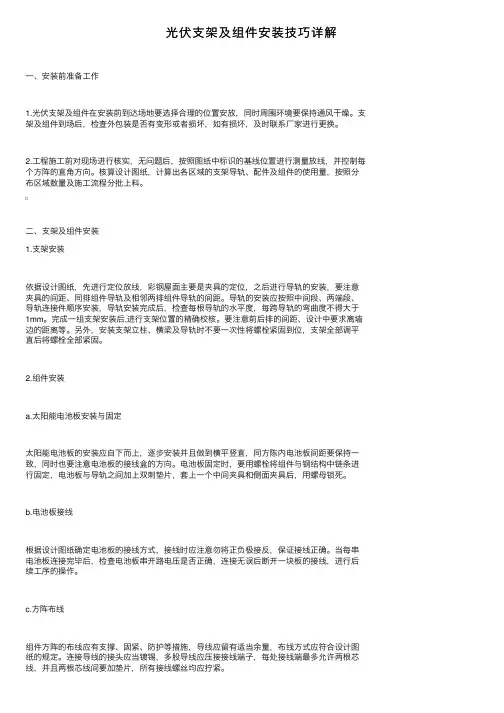

光伏⽀架及组件安装技巧详解⼀、安装前准备⼯作1.光伏⽀架及组件在安装前到达场地要选择合理的位置安放，同时周围环境要保持通风⼲燥。

⽀架及组件到场后，检查外包装是否有变形或者损坏，如有损坏，及时联系⼚家进⾏更换。

2.⼯程施⼯前对现场进⾏核实，⽆问题后，按照图纸中标识的基线位置进⾏测量放线，并控制每个⽅阵的直⾓⽅向。

核算设计图纸，计算出各区域的⽀架导轨、配件及组件的使⽤量，按照分布区域数量及施⼯流程分批上料。

⼆、⽀架及组件安装1.⽀架安装依据设计图纸，先进⾏定位放线，彩钢屋⾯主要是夹具的定位，之后进⾏导轨的安装，要注意夹具的间距、同排组件导轨及相邻两排组件导轨的间距。

导轨的安装应按照中间段、两端段、导轨连接件顺序安装，导轨安装完成后，检查每根导轨的⽔平度，每跨导轨的弯曲度不得⼤于1mm。

完成⼀组⽀架安装后,进⾏⽀架位置的精确校核。

要注意前后排的间距、设计中要求离墙边的距离等。

另外，安装⽀架⽴柱、横梁及导轨时不要⼀次性将螺栓紧固到位，⽀架全部调平直后将螺栓全部紧固。

2.组件安装a.太阳能电池板安装与固定太阳能电池板的安装应⾃下⽽上，逐步安装并且做到横平竖直，同⽅陈内电池板间距要保持⼀致，同时也要注意电池板的接线盒的⽅向。

电池板固定时，要⽤螺栓将组件与钢结构中链条进⾏固定，电池板与导轨之间加上双刺垫⽚，套上⼀个中间夹具和侧⾯夹具后，⽤螺母锁死。

b.电池板接线根据设计图纸确定电池板的接线⽅式，接线时应注意勿将正负极接反，保证接线正确。

当每串电池板连接完毕后，检查电池板串开路电压是否正确，连接⽆误后断开⼀块板的接线，进⾏后续⼯序的操作。

c.⽅阵布线组件⽅阵的布线应有⽀撑、固紧、防护等措施，导线应留有适当余量，布线⽅式应符合设计图纸的规定。

连接导线的接头应当镀锡，多股导线应压接接线端⼦，每处接线端最多允许两根芯线，并且两根芯线间要加垫⽚，所有接线螺丝均应拧紧。

⽅阵组件布线完成后，应当对布线、组件连线和⽅阵引出电缆进⾏核对检查，⽆问题后，电⼯负责测量，相邻两个⽅阵电压误差在5V，电流误差5%以内。

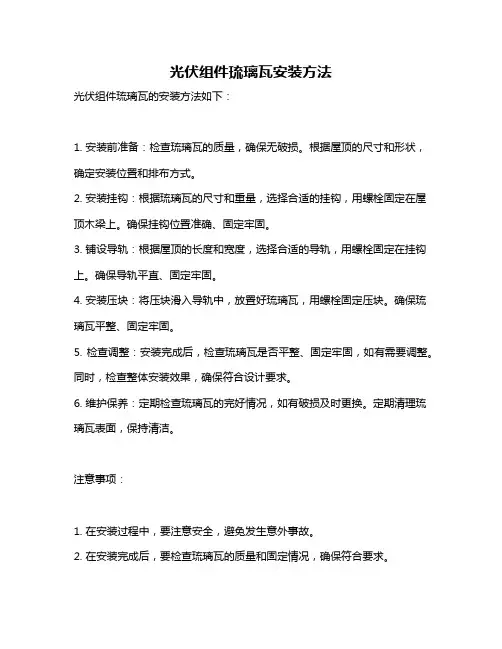

光伏组件琉璃瓦安装方法
光伏组件琉璃瓦的安装方法如下：
1. 安装前准备：检查琉璃瓦的质量，确保无破损。

根据屋顶的尺寸和形状，确定安装位置和排布方式。

2. 安装挂钩：根据琉璃瓦的尺寸和重量，选择合适的挂钩，用螺栓固定在屋顶木梁上。

确保挂钩位置准确、固定牢固。

3. 铺设导轨：根据屋顶的长度和宽度，选择合适的导轨，用螺栓固定在挂钩上。

确保导轨平直、固定牢固。

4. 安装压块：将压块滑入导轨中，放置好琉璃瓦，用螺栓固定压块。

确保琉璃瓦平整、固定牢固。

5. 检查调整：安装完成后，检查琉璃瓦是否平整、固定牢固，如有需要调整。

同时，检查整体安装效果，确保符合设计要求。

6. 维护保养：定期检查琉璃瓦的完好情况，如有破损及时更换。

定期清理琉璃瓦表面，保持清洁。

注意事项：
1. 在安装过程中，要注意安全，避免发生意外事故。

2. 在安装完成后，要检查琉璃瓦的质量和固定情况，确保符合要求。

3. 在使用过程中，要定期检查和维护琉璃瓦，延长其使用寿命。

以上是光伏组件琉璃瓦的安装方法，供您参考，建议咨询专业人士获取更准确的信息。

屋顶装光伏正确装法和步骤屋顶装光伏的正确装法和步骤引言：随着可再生能源的发展和应用，光伏发电作为一种清洁、可持续的能源形式，受到越来越多人的关注和采用。

屋顶装光伏是一种常见的利用屋顶空间进行光伏发电的方法。

本文将介绍屋顶装光伏的正确装法和步骤，帮助读者了解如何正确安装屋顶光伏系统。

一、确定安装位置和角度1. 安装位置选择：屋顶应具备较好的日照条件，没有高大的建筑物或树木遮挡。

应选择面积较大、平整坚固的屋顶进行安装。

2. 安装角度确定：根据所在地的纬度和太阳高度角，确定光伏板的安装角度。

一般来说，太阳高度角越大，光伏板的安装角度应越接近地面纬度。

二、屋顶光伏系统设计1. 组件选型：根据预计的发电量和屋顶空间的大小，选择合适的光伏组件。

考虑光伏组件的效率、质量和维护要求等因素，选择适合自己的光伏组件。

2. 逆变器选型：逆变器是将光伏组件产生的直流电转换为交流电的设备。

根据光伏组件的数量和功率，选择适合的逆变器。

3. 电缆布线：根据光伏组件的布置和逆变器的位置，设计合理的电缆布线方案。

应尽量减少电缆的损耗和阻抗，确保系统的发电效率。

三、安装光伏组件1. 屋顶准备工作：清理屋顶表面的杂物和灰尘，确保安装位置干净整洁。

2. 安装支架：根据光伏组件的尺寸和数量，安装支架。

支架应坚固可靠，能够承受光伏组件的重量和风压。

3. 安装光伏组件：将光伏组件按照设计的布置方案，固定在支架上。

确保光伏组件与支架之间的连接牢固可靠。

四、连接电缆和逆变器1. 连接直流电缆：将光伏组件产生的直流电通过直流电缆连接到逆变器的输入端。

注意电缆的截面积应符合设计要求，连接牢固可靠。

2. 连接交流电缆：将逆变器转换后的交流电通过交流电缆连接到电网或负载。

同样，电缆的选择和连接要符合相关标准和要求。

五、安装监控系统和保护装置1. 监控系统：安装光伏系统的监控装置，可以实时监测光伏组件的发电情况和系统的运行状态。

通过监控系统，及时发现和解决故障，提高系统的可靠性和发电效率。

光伏组件安装方法光伏组件是将太阳能光线转化为电能的装备，用于太阳能发电系统。

光伏组件的安装是太阳能系统中至关重要的一步。

正确的安装方法能够确保太阳能系统的效率和可靠性。

下面将介绍光伏组件的安装方法。

1.预安装准备在进行光伏组件安装之前，需要进行一系列的预安装准备工作。

首先，使用计算工具进行系统设计和电力输出估计，以确定所需的光伏组件数量。

然后，选择安装的位置，该位置应该有充足的太阳能收集，远离树木或其他遮挡物。

最后，确保身份地基的堪称稳定和可持续。

2.安装支架在光伏组件的安装之前需要先安装支架。

支架的选择和安装对系统的效果有很大的影响。

支架应该是稳固的、坚固的，并且能够抵抗恶劣天气条件的影响。

安装支架时应确保其水平和垂直度，以确保光伏组件的正确安装和最佳性能。

在安装支架之前，需要在安装位置上标记出光伏组件的位置。

3.安装光伏组件一般情况下，光伏组件的安装是通过将组件固定在支架上。

组件的安装要确保组件与支架之间的接触面积充分，以实现最佳的能量传输效率。

组件的安装需要使用特殊的安装螺丝，这些螺丝能够保持组件的稳定性，并且抗腐蚀。

安装螺丝需要足够的紧固力，以确保组件的稳定。

组件的安装应以均匀的方式进行，以避免过度集中应力。

4.连接电缆在组件的安装完成之后，需要连接电缆以将组件与太阳能逆变器和电池组连接起来。

目前，主流的连接方式是使用MC4连接器。

连接电缆时应注意正确的极性，以减少组件间的电流损失。

连接电缆时应确保接头之间良好的接触，以防止电流断开或电流损失。

5.检查和测试在完成光伏组件的安装和电缆的连接之后，需要对系统进行检查和测试。

首先，检查组件和支架的稳定性。

其次，检查电缆和连接器的连接是否牢固。

最后，使用适当的测试仪器对系统进行测试，以确保系统的性能和安全。

光伏组件的安装是太阳能发电系统中的关键步骤。

正确的安装方法能够保证光伏组件的稳定性和最佳性能。

在进行安装之前，需要进行充分的准备工作和设计规划，以确保安装的准确性和可靠性。

光伏组件安装方案一、引言随着可再生能源的发展和应用，光伏发电作为一种清洁、可持续的能源形式，逐渐成为全球能源转型的重要组成部分。

为了实现光伏发电系统的高效运行，光伏组件的安装至关重要。

本文将详细介绍光伏组件安装方案，包括安装位置选择、安装方式、安全措施等内容。

二、光伏组件安装位置选择1. 光照条件光伏组件的安装位置需要充分考虑周围的光照条件。

选择阳光直射较为充分的位置，避免阴影遮挡，以确保光伏组件获得最大的太阳辐射。

2. 建筑物或场地条件考虑建筑物或场地的空间布局和限制，选择光伏组件安装的合适位置。

要确保光伏组件与周围环境的协调性，不影响正常的建筑使用或活动进行。

三、光伏组件安装方式1. 斜面安装光伏组件一般采用斜面安装的方式，以便充分接收太阳辐射。

斜面安装可根据当地的太阳高度角及辐照强度进行调整，优化光伏组件的发电效率。

2. 跟踪安装在某些情况下，可以采用光伏组件的跟踪安装方式，使其能够随着太阳的运动而自动调整朝向。

这种方式能够进一步提高光伏组件的发电效率，但也需要更复杂的控制系统和支架结构。

四、安全措施1. 固定支架光伏组件的安装需要使用固定支架，确保其稳定性和牢固性。

支架的材料应具备耐候性和耐腐蚀性，以应对各种恶劣天气条件。

2. 防雷保护光伏组件安装的建筑物或场地应考虑防雷措施，如避雷针、导体接地等，以保护光伏组件系统不受雷击损坏。

3. 安全防护在安装过程中，务必使用合适的个人防护装备。

严禁在没有相关安装经验或资质的情况下进行安装，以确保安全性。

五、维护和保养1. 定期清洁光伏组件需要保持表面清洁，以提高光吸收和发电效率。

定期清洁可以使用柔软的布料擦拭，避免使用刮擦物质或有机溶剂，以防止划伤或损坏表面。

2. 定期检测光伏组件安装完成后，应定期进行检测和维护。

检查组件的连接、电缆接头、支架等部分，确保其正常运行，并及时处理发现的故障或异常情况。

六、结论光伏组件的安装方案对于光伏发电系统的发电效率和可靠性至关重要。

光伏组件安装与施工方法
一.安装光伏组件施工描述
安装光伏组件就是把光伏组件安装到光伏支架的横梁上，用光伏组件的边压块和中压块固定组件，形成光伏组件矩阵。

二．所需工具与辅料
水平仪、内六角L型扳手、长条螺母、内六角螺栓、卷尺、记号笔、光伏组件。

三．施工方法
1．根据施工图纸的要求，用卷尺在矩阵支架横梁上量出安装边压块安装点。

2．取一块长条螺母，沿槽钢口摁下，旋转长条螺母安装旋柄，使长条螺母卡入槽钢内。

3．上光伏组件，使光伏组件底边从压块处向下延伸400mm，组件左边固定边压块，在组件右边固定中压块，同时上第二块光伏组件，向右一字排开，完成光伏支架第一排组件安装。

4．取两种中压块，放在第一排光伏组件开始的第一块组件顶部，沿第一排组件的顶部上第二排组件的第一个组件，使组件底部紧贴中压块。

5．调整组件到图纸标定的位置，组件左边固定边压块，在组件右边固定中压块，同时上第二块光伏组件，向右一字排开，完成光伏支架第二排组件安装。

6．取下第一和第二排中间的中压块。

7．第一排和第二排组件的接线盒端背靠背安装光伏组件。

8．用水平标定第一排组件底部成一条水平线为准。

9．用水平标定最后一排组件顶部成一条水平线为准。

10．检查组件的整体效果平整度。

11．拧紧所有的螺栓及光伏压块，固定光伏组件。

光伏组件安装方案
一、选址：
1.选择最佳朝向和倾角：光伏组件的最佳朝向是面向南方，以获得最大的太阳辐射能量。

倾斜角度则根据所在地的纬度和季节来确定，一般纬度数值即为倾角。

2.选择无阴影的空地：光伏组件应安装在能够充分接收阳光的区域，避免出现影响发电效率的阴影。

二、设计：
1.计算光伏组件数量：根据电力需求和光伏组件的输出功率来确定所需光伏组件的数量。

2.布局设计：按照所需光伏组件数量和可用空间进行适当的布局，确保光伏组件之间的间距充分保证散热和维护的需要。

三、安装：
1.安装支架：选择合适的支架材料和结构，确保光伏组件稳定固定在支架上。

支架的角度和高度应符合设计要求，方便日后的维护和清洁。

2.连接电缆：将光伏组件之间的电缆连接，采用规范的接线盒和接插件，确保连接可靠且能够承受光伏组件的输出电流。

3.接地保护：对光伏组件进行接地，确保系统安全性和稳定性。

4.安装监控系统：安装适当的监控设备，实时监测光伏组件的发电情况和系统的运行状态。

四、调试：
1.系统调试：对光伏组件及其配套设备进行全面检查和调试，确保系统正常运行。

2.效率测试：对光伏组件的发电效率进行测试，比对设计要求和厂家给定的性能参数。

五、维护：
1.清洁维护：定期清洁光伏组件表面的污垢和灰尘，保持其高效发电能力。

2.全面巡检：定期检查光伏组件的安装状况、电缆连接和接地状态，及时发现和排除潜在故障。

3.预防维护：在恶劣的气候条件下，采取相应的预防措施，保护光伏组件和配套设备。

屋顶光伏组件安装本工程支架采用Q235热镀锌钢支架，镀锌厚度不低于65叩）施工现场进行安装，太阳电池组件全部采用固定式安装，待支架安装验收合格后，进行太阳电池组件的安装,太阳电池组件的安装分为两部分：支架安装、太阳电池组件安装。

光伏阵列支架表面应平整，固定太阳电池组件的支架面必须调整在同一平面，各组件应对整齐并成一直线，倾角必须符合设计要求，构件连接螺栓必须加防松垫片并拧紧。

a.安装前准备工作1）安装组件前，应根据组件参数对太阳电池组件进行抽测检查，其参数值应符合产品出厂指标。

一般测试项目有：开路电压与短路电流。

应挑选工作参数接近的组件在同一子方阵内，应挑选额定工作电流相等或相接近的组件进行串连。

2）厂家出厂的太阳能电池组件都为同一规格，同一方阵的组件无须挑选，厂家技术要求现场安装无需检测时可以直接进行串联。

组件安装完成后，将对每一组方阵的电压进行测量。

b.组件安装1）安装太阳电池组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。

2）组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。

3）组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。

安装紧固件按照厂家技术说明书要求严禁遗漏。

4）太阳电池组件电缆连接按设计的串接方式连接太阳电池组件电缆，届*翱8x30插接要紧固，引出线应预留一定的余量。

地甦、5）组件到达现场后，应妥善保管，且应对其进行仔细检查，看其是否有损伤。

必须在每个太阳电池方阵阵列支架安装结束后，才能在支架上组合安装太阳电池组件，以防止太阳电池组件受损。

6）放置组件，按照组件安装要求调整好组件位置；依次铺放完成，确保相邻光伏组件间高度差W2mm,同组光伏组件间W5mm，倾斜角度安装偏差±1°以内，组件上下缝隙》5mm,校准后锁紧所有螺栓；组件外边缘距离导轨端头250mm；7）组件在机架上的安装位置和排列方式应符合设计规定要求。

光伏组件安装施工方案一、前期准备1.1项目信息收集：准确了解项目所在地的环境条件、气候特点、经纬度和自然条件等。

1.2设计确认：根据项目信息，对光伏组件进行设计方案的确认，包括组件布置、数量、型号和倾角等。

1.3材料采购：根据设计方案，进购光伏组件及其配套材料，确保材料的质量和数量符合项目需求。

二、施工准备2.1施工人员配备：根据项目规模确定施工所需人员的数量和职责分工，并进行培训，确保施工人员具备相关技能。

2.2工程机械准备：准备好所需要的施工机械和设备，如起重机、吊车、推土机等，确保施工过程中的机械设备的顺利使用。

2.3施工材料准备：准备好施工过程中所需的材料，如钢材、螺栓、膨胀螺栓等。

三、现场布置3.1基础施工：根据设计方案，进行基础的准备工作，包括寻找合适的基础和进行基础开挖、加固等工作。

3.2模块布置：在基础完成后，根据设计方案进行光伏组件的布置和定位，确保组件间的间距合理，并且倾角符合设计要求。

3.3电缆布线：根据设计方案进行电缆的布线工作，包括电缆的敷设、接地、保护和连接等。

四、安装调试4.1光伏组件安装：按照设计方案和制造商提供的安装手册，将光伏组件安装到支架上，并进行调整和固定。

4.2电缆连接：连接光伏组件的直流电缆，确保连接牢固可靠，并进行接地保护。

4.3电汇箱安装：安装电汇箱并连接光伏组件的电缆，安装电汇箱的保险器和调节器。

4.4逆变器安装：安装逆变器并连接电汇箱的交流电缆，确保逆变器的安装位置符合要求，并进行接地保护。

五、安全检查5.1施工安全检查：在施工过程中，进行安全检查，确保工人的人身安全和机械设备的安全使用。

5.2环境安全检查：对施工现场的环境进行检查，确保施工过程不对环境造成污染和破坏。

六、验收交接6.1系统调试：完成光伏组件的安装后，对整个系统进行调试，确保光伏组件能够正常工作。

6.2施工验收：对施工过程进行验收，包括基础工程、组件安装、电缆连接和逆变器安装等，确保施工质量符合要求。
