矿井瓦斯地质图图例（1:5000）
中型突出点
煤层区域突出预测指标值
续表2－1
矿井瓦斯地质图图例（1:5000）
煤巷掘进绝对
瓦斯涌出量点
左上角为煤层气（瓦斯）资源量(Mm 3)，右上角表示块段瓦斯含量大小(m 3/t)；左下角为块段编号，右下角为瓦斯储量级别。
字体为新罗马字体，右上角字高1，其余字高1.5；边框矩形长12mm ，宽6mm ，线宽为0.3mm
；其它线宽为0.1mm ；颜色值为RGB(240,200,240)。
煤层气（瓦斯）资源块段划分
瓦斯含量等量线，单位m 3/t 。
线型为实线，线宽0.4mm ；颜色值为
RGB(255,144,255)；字体为宋体，字高2.5。
绝对瓦斯涌出量实测等量线
LQS
续表2－1矿井瓦斯地质图图例（1:5000）
名称标记说明字体、颜色、线型等
井筒
线型为虚线，线宽0.1mm；标注字体为
字高2，颜色值为RGB(90,255,200)。
顶板泥岩厚度等
值线。

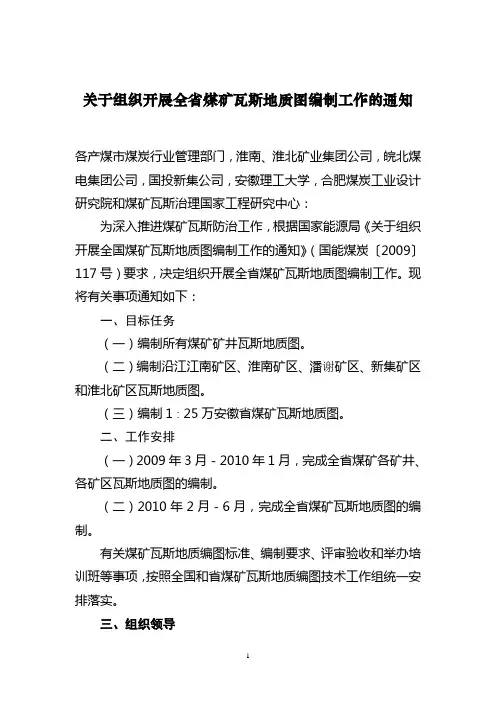

关于组织开展全省煤矿瓦斯地质图编制工作的通知各产煤市煤炭行业管理部门，淮南、淮北矿业集团公司，皖北煤电集团公司，国投新集公司，安徽理工大学，合肥煤炭工业设计研究院和煤矿瓦斯治理国家工程研究中心：为深入推进煤矿瓦斯防治工作，根据国家能源局《关于组织开展全国煤矿瓦斯地质图编制工作的通知》（国能煤炭〔2009〕117号）要求，决定组织开展全省煤矿瓦斯地质图编制工作。
现将有关事项通知如下：一、目标任务（一）编制所有煤矿矿井瓦斯地质图。
（二）编制沿江江南矿区、淮南矿区、潘谢矿区、新集矿区和淮北矿区瓦斯地质图。
（三）编制1∶25万安徽省煤矿瓦斯地质图。
二、工作安排（一）2009年3月－2010年1月，完成全省煤矿各矿井、各矿区瓦斯地质图的编制。
（二）2010年2月－6月，完成全省煤矿瓦斯地质图的编制。
有关煤矿瓦斯地质编图标准、编制要求、评审验收和举办培训班等事项，按照全国和省煤矿瓦斯地质编图技术工作组统一安排落实。
三、组织领导成立全省煤矿瓦斯地质编图工作领导小组，省经信委副主任张海阁任组长，省经委煤炭办、产煤市煤炭管理部门、淮南矿业集团公司、淮北矿业集团公司、皖北煤电集团公司、国投新集公司、安徽理工大学、合肥煤炭工业设计研究院和煤矿瓦斯治理国家工程研究中心等有关负责同志为成员，负责协调编制过程中的重大问题，组织审查各矿区瓦斯地质图及1：25万安徽省煤矿瓦斯地质图。
领导小组下设技术组，人员从有关企业、高校、科研院所和煤矿瓦斯治理国家工程研究中心等抽调，具体负责瓦斯地质图编制的技术指导。
四、工作要求（一）加强领导。
各集团公司、产煤市煤炭行业管理部门要成立编图领导小组，负责组织实施本企业、本地区的瓦斯地质编图工作。
（二）制订方案。
各集团公司、产煤市煤炭行业管理部门要结合本地区、本企业实际，制订切实可行的工作方案，落实任务分解、时间安排、人员分工和经费保障。
明确专人负责瓦斯地质资料的收集、整理和编图工作。
有关部门和企业，要及时提供相关资料。

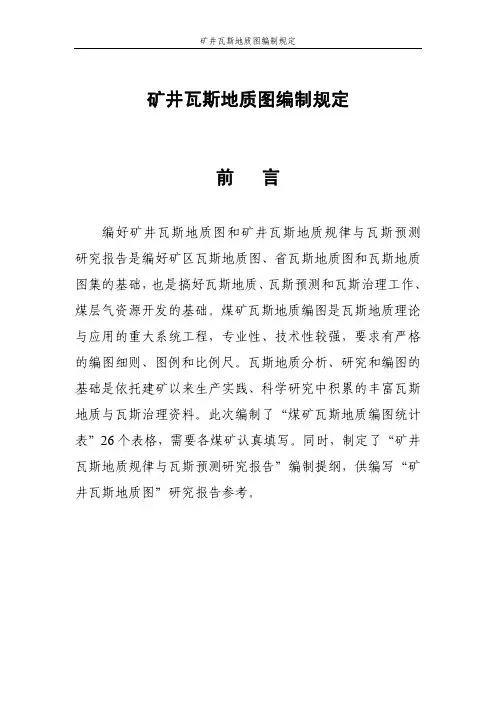

矿井瓦斯地质图编制规定前 言编好矿井瓦斯地质图和矿井瓦斯地质规律与瓦斯预测研究报告是编好矿区瓦斯地质图、省瓦斯地质图和瓦斯地质图集的基础，也是搞好瓦斯地质、瓦斯预测和瓦斯治理工作、煤层气资源开发的基础。
煤矿瓦斯地质编图是瓦斯地质理论与应用的重大系统工程，专业性、技术性较强，要求有严格的编图细则、图例和比例尺。
瓦斯地质分析、研究和编图的基础是依托建矿以来生产实践、科学研究中积累的丰富瓦斯地质与瓦斯治理资料。
此次编制了“煤矿瓦斯地质编图统计表”26个表格，需要各煤矿认真填写。
同时，制定了“矿井瓦斯地质规律与瓦斯预测研究报告”编制提纲，供编写“矿井瓦斯地质图”研究报告参考。
一、 矿井瓦斯地质图编制细则1 编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图。
在系统收集、整理建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量；煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在搞清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制而成。
矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手段测试的瓦斯地质信息。
它可准确的反映矿井瓦斯涌出规律和赋存规律；准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确地评价瓦斯（煤层气）资源量及开发技术条件。
2 编图内容和方法2.1 地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图。
要求地理底图的选取应能反应最新的瓦斯地质信息。
2.2 地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，但在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）全部地质勘探钻孔，煤层露头，向斜，背斜，断层，煤层厚度，陷落柱，火成岩，煤层顶底板砂，泥岩分界线，构造煤的类型、厚度分布等。
2.3 瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按表1、表2和表11中图例表示；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线，按表2和表11中图例表示；（3）瓦斯涌出量区划：根据矿井瓦斯涌出量等值线，一般是级差5m3/min，按图例填绘不同的面色，表示瓦斯涌出量区划级别；（4）瓦斯含量点和瓦斯含量等值线，按表3和表11中图例表示；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max、钻孔最大钻屑量s max等。
