数控机床加工中心定义

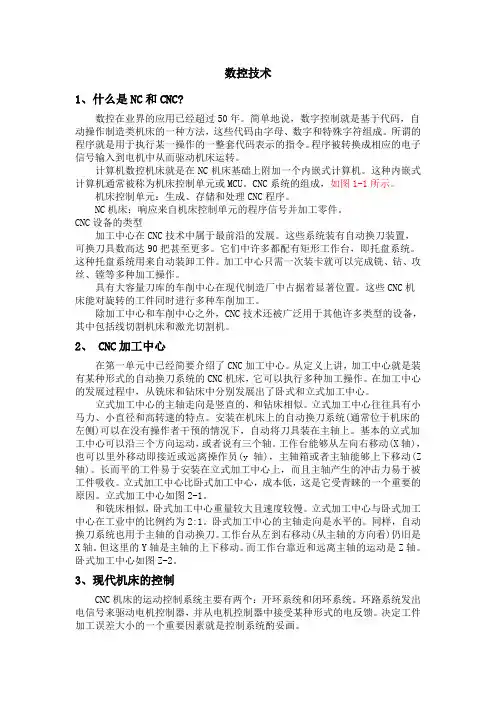

数控技术1、什么是NC和CNC?数控在业界的应用已经超过50年。

简单地说，数字控制就是基于代码，自动操作制造类机床的一种方法，这些代码由字母、数字和特殊字符组成。

所谓的程序就是用于执行某一操作的一整套代码表示的指令。

程序被转换成相应的电子信号输入到电机中从而驱动机床运转。

计算机数控机床就是在NC机床基础上附加一个内嵌式计算机。

这种内嵌式计算机通常被称为机床控制单元或MCU。

CNC系统的组成，如图1-1所示。

机床控制单元：生成、存储和处理CNC程序。

NC机床：响应来自机床控制单元的程序信号并加工零件。

CNC设备的类型加工中心在CNC技术中属于最前沿的发展。

这些系统装有自动换刀装置，可换刀具数高达90把甚至更多。

它们中许多都配有矩形工作台，即托盘系统。

这种托盘系统用来自动装卸工件。

加工中心只需一次装卡就可以完成铣、钻、攻丝、镗等多种加工操作。

具有大容量刀库的车削中心在现代制造厂中占据着显著位置。

这些CNC机床能对旋转的工件同时进行多种车削加工。

除加工中心和车削中心之外，CNC技术还被广泛用于其他许多类型的设备，其中包括线切割机床和激光切割机。

2、 CNC加工中心在第一单元中已经简要介绍了CNC加工中心。

从定义上讲，加工中心就是装有某种形式的自动换刀系统的CNC机床，它可以执行多种加工操作。

在加工中心的发展过程中，从铣床和钻床中分别发展出了卧式和立式加工中心。

立式加工中心的主轴走向是竖直的，和钻床相似。

立式加工中心往往具有小马力、小直径和高转速的特点。

安装在机床上的自动换刀系统(通常位于机床的左侧)可以在没有操作者干预的情况下，自动将刀具装在主轴上。

基本的立式加工中心可以沿三个方向运动，或者说有三个轴。

工作台能够从左向右移动(X轴)，也可以里外移动即接近或远离操作员(y轴)，主轴箱或者主轴能够上下移动(Z 轴)。

长而平的工件易于安装在立式加工中心上，而且主轴产生的冲击力易于被工件吸收。

立式加工中心比卧式加工中心，成本低，这是它受青睐的一个重要的原因。

授课班级实训教师授课日期星期周指导教师课程名称模块二：加工中心加工实训实训模块二、加工中心操作入门知识实训课题加工中心结构原理及种类性能课时3h 实训准备加工中心机床实训目的与要求1．了解加工中心的结构原理2．了解种类及性能3．了解金属材料处理工艺。

4．掌握安全用电知识。

实训难点与重点1．加工中心种类及性能2．量具的正确使用3．加工中心开机和关机注意事项4．数控机床日常保养步骤实训方式讲授：1．加工中心的结构原理。

2．加工中心种类及性能3．常用量具的结构、使用与维护4．数控机床日常保养步骤演示：1．常用量具的结构、使用与维护2．加工中心开机和关机注意事项3．机床的行程范围4．机床的暂停和急停操作：学员按照老师所讲的步骤进行操作实训过程一、讲解内容2h二、操作演示 1 h三、操作训练0h教研组长签名：日期实训过程一、讲解内容一、认识数控机床数控机床——安装了数控系统或者说是采用了数控技术的机床。

数控技术（NC）——是利用数字化信息对机械运动及加工过程进行控制的一种方法。

现代数控技术又称计算机数控技术，简称CNC 。

1.数控铣床的基本概念按照其用途可分为数控车床、数控铣床、数控磨床、数控镗床、数控电火花机床、数控线切割机床等不同类型。

数控铣床是以铣削加工为主，并辅有镗削加工，是数控镗铣床的简称。

2.数控铣床与普通铣床的相比的优点❖加工精度高，具有稳定的加工质量；❖可进行多坐标的联动，能加工形状复杂的零件；❖加工零件改变时，一般只需更改数控程序，可节省生产准备、时间；❖机床本身的精度高、刚性大，可选择有利的切削用量，从而提高生产率（一般为普通机床的3 ~ 5 倍）；❖机床自动化程度高，可以减轻劳动强度。

3.数控铣床的组成三、加工中心概述1.加工中心的基本概念加工中心（Machining Center，简称MC）是指在数控铣、镗机床上装有刀库和自动换刀装置，能进行钻、铣、镗等各种加工的数控机床。

镗铣加工中心是指在数控铣床基础上配上刀库和自动换刀装置的机床。

加工中心的优点： a. 可以减少机床数量，便于管理，对于多工序的零件只要一台机床 就能完成全部工序加工，并可以减少半成品的库存率； b. 可以减少多次装夹的定位误差，提高零件加工精度 c. 由于工序集中，减少了辅助时间，提高了生产率； d. 大大减少了专用工夹量具的数量，进一步缩短了生产准备时间， 降低了成本 。
3. 按伺服系统控制方式分类
开环系统 ：无反馈,精度低,中小型设备,成本低 闭环系统：有反馈 ,精度高,精密、大型设备,成本高 半闭环系统：有部分反馈,精度较高,中小型设备,成本适中
4. 按同时控制的坐标轴分类 １）两坐标 NC 机床：
类型：线切割、二坐标铣（二轴半） 用途：可加工二维轮廓零件。 2) 三轴联动的 NC 机床: 可实现 X 、Y 、Z 三个坐标联动 用途：可用于加工曲面类零件 3) 四坐标联动: 除Ｘ、Ｙ、Ｚ外还可和另一旋转轴实现联动 按旋转轴划分：ＸＹＺＡ、ＸＹＺＢ、ＸＹＺＣ 用途：可加工各种曲面、四轴直纹面叶轮、螺旋类零
件和平面内斜孔的壳体类零件。 与三坐标机床相比它的加工范围、精度都得到了提高。
4) 五坐标联动： 除Ｘ、Ｙ、Ｚ外还可和两个旋转轴实现联动
（ＸＹＺＡＢ、ＸＹＺＡＣ、ＸＹＺＢＣ） 结构：两个旋转坐标都在主轴上；
两个旋转坐标都在工作台上； 一个旋转坐标在主轴上，另一个在工作台上 用途：理论上可实现空间在不干涉情况下任何复杂结构零 件的加工，如加工曲面变斜角、各种叶轮、闭式叶 盘、带有空间斜孔的复杂壳体类零件
数控机床基本概念
（2018-11-23）
一、数控机床的定义
1、定义：数控机床（Numerical Control Machine Tools） 是采用数字技术形式控 制的机床。即凡是用数字化的代码将加工过 程中所需的各种操作和步骤以及刀具与工件之间的相对位移等信息 用数字化的指令(记录在程序介质上)表示出来， 并送入计算机或数 控系统经过译码、运算及处理，控制机床的刀具与工件的相对运动， 加工出所需工件的一类机床即为数控(NC)机床。

数控编程的方法
数控编程的方法包括手工编程、计 算机辅助编程（CAM）和混合编程 等。
数控加工工艺流程
数控加工工艺流程的概述
数控加工工艺流程是指从毛坯到成品的整个加工过程，包括粗加 工、半精加工、精加工、装配和检验等环节。
数控加工工艺流程的特点
数控加工工艺流程具有高效率、高精度、高柔性和高自动化的特点 。
数控技术可以提高生产效率、降低成本、提高产品质量，是现代制造业的核心技术 之一。
数控技术的发展历程
数控技术的起源可以追溯到20 世纪中叶，随着计算机技术的 快速发展，数控技术得到了广 泛应用。
从最初的机械加工领域，数控 技术已经扩展到了航空、航天 、医疗、能源等各个领域。
近年来，随着人工智能、物联 网等技术的融合发展，数控技 术又迎来了新的发展机遇。
运行检查
在每次开机前，应检查机床的各 轴是否在原点位置，以及各功能
部件是否正常。
数控机床的定期保养
月度保养
01
每月应进行一次全面的检查，包括电线、插头、插座、开关等
是否有异常，同时检查各轴的润滑情况。
季度保养
02
每个季度应对机床的液压系统、冷却系统、传动系统等进行检
查，并更换磨损件。
年度保养
03
每年应对机床进行全面的检查和维护，包括更换润滑油、清洗
04
国际合作的加强
随着全球化的发展，各国 之间的合作将进一步加强 ，共同推动数控技术的发 展和应用。
06
总结与思考
对于数控技术的总结
数控技术定义
数控技术是一种以数字信息为基础，对机床进行控制和操作的技术 。
数控技术的发展
随着计算机技术的不断发展，数控技术也在不断进步，从最初的数 控铣床到现在的五轴联动数控机床，加工效率和精度不断提高。

关于加⼯中⼼主要加⼯对象关于加⼯中⼼主要加⼯对象同类型的加⼯中⼼与数控铣床的结构布局相似，主要在⼑库的结构和位置上有区别，⼀般由床⾝、主轴箱、⼯作台、底座、⽴柱、横梁、进给机构、⾃动换⼑装置、辅助系统（⽓液、润滑、冷却）、控制系统等组成；加⼯中⼼适⽤于复杂、⼯序多、精度要求⾼、需⽤多种类型普通机床和繁多⼑具、⼯装，经过多次装夹和调整才能完成加⼯的具有适当批量的零件。

其主要加⼯对象有以下四类：⼀、箱体类零件箱体类零件是指具有⼀个以上的孔系，并有较多型腔的零件，这类零件在机械、汽车、飞机等⾏业较多，如汽车的发动机缸体、变速箱体，机床的床头箱、主轴箱，柴油机缸体，齿轮泵壳体等。

箱体类零件在加⼯中⼼上加⼯，⼀次装夹可以完成普通机床60 ％～95 ％的⼯序内容，零件各项精度⼀致性好，质量稳定，同时可缩短⽣产周期，降低成本。

对于加⼯⼯位较多，⼯作台需多次旋转⾓度才能完成的零件，⼀般选⽤卧式加⼯中⼼；当加⼯的⼯位较少，且跨距不⼤时，可选⽴式加⼯中⼼，从⼀端进⾏加⼯。

⼆、复杂曲⾯在航空航天、汽车、船舶、国防等领域的产品中，复杂曲⾯类占有较⼤的⽐重，如叶轮、螺旋桨、各种曲⾯成型模具等。

就加⼯的可能性⽽⾔，在不出现加⼯⼲涉区或加⼯盲区时，复杂曲⾯⼀般可以采⽤球头铣⼑进⾏三坐标联动加⼯，加⼯精度较⾼，但效率较低。

如果⼯件存在加⼯⼲涉区或加⼯盲区，就必须考虑采⽤四坐标或五坐标联动的机床。

三、异形件异形件是外形不规则的零件，⼤多需要点、线、⾯多⼯位混合加⼯，如⽀架、基座、样板、靠模等。

异形件的刚性⼀般较差，夹压及切削变形难以控制，加⼯精度也难以保证，这时可充分发挥加⼯中⼼⼯序集中的特点，采⽤合理的⼯艺措施，⼀次或两次装夹，完成多道⼯序或全部的加⼯内容。

四、盘、套、板类零件带有键槽、径向孔或端⾯有分布孔系以及有曲⾯的盘套或轴类零件，还有具有较多孔加⼯的板类零件，适宜采⽤加⼯中⼼加⼯。

端⾯有分布孔系、曲⾯的零件宜选⽤⽴式加⼯中⼼，有径向孔的可选卧式加⼯中⼼。

• (5) GB/ T 21948 《数控升降台铣床检验条件精度检验》第1 部分: 卧 式铣床; 第2 部分: 立式铣床。
• (6) GB/ T 21949 《数控万能工具铣床》第1 部分: 精度检验。
• 9. 2. 2 定位精度
• 机床的定位精度是指其主要运动部件沿某一坐标轴方向, 向预定的目 标位置运动时所达到的位置精度。
• 机床精度是机床性能的一项重要评价指标, 它对工件的加工精度常起 到决定性的作用。因此, 了解数控机床及加工中心精度的评定检测内 容、要求和方法尤其重要。
上一页
返回
9. 2 数控机床及加工中心精度的主要 检测项目
• 数控机床及加工中心的精度主要从几何精度、定位精度以及工作精度 等方面进行评价。
• 9. 2. 1 几何精度
上一页
返回
9. 3 数控机床及加工中心的定位精度
• 9. 3. 1 定位精度的基本概念
• 数控机床及加工中心的定位精度是指机床的移动部件, 如工作台、刀 架等在调整或加工过程中, 根据指令信号, 由进给传动系统驱动, 沿某 一数控坐标轴的方向向目标位置移动一段距离时, 实际位置与目标位 置的接近程度。定位精度的高低用定位误差的大小来衡量。按国家标 准规定, 对数控机床定位精度釆用统计检验方法确定。
• 工件的加工精度是指加工后的几何参数(尺寸、形状和表面相互位置) 与理想几何参数符合的程度。精度的高低用误差的大小来表达。误差 是指实际值与理想值之间的差值, 误差越小, 则精度越高。工件的加工 精度用尺寸精度、形状精度和位置精度三项指标来衡量。
• 在机械加工中, 工件和刀具直接或通过夹具安装在机床上, 工件的加工 精度主要取决于工件和刀具在切削成形运动过程中相互位置的正确程 度。通常把由机床、夹具、刀具和工件构成的系统称为工艺系统。

机床本体包括床身、主轴箱、工作台、底座、立柱、刀库、换刀机构等部 分组成。
伺服系统是数控铣床执行机构的驱动部件，主要包括主轴伺服系统和进给
伺服系统。它把来自数控装置的运动指令进行放大，驱动机床的运动部件，使 工作台按规定轨迹移动或准确定位。
（2）数控铣床/加工中心的工作原理 加工中心的基本工作原理如图1.6所示。根据被加工零件的图样、尺寸、材
料及技术要求等内容进行工艺分析，确定加工顺序、走刀路线、切削用量等， 把加工程序输入到数控装置中，经过驱动电路控制和放大，使伺服电机转动， 经滚珠丝杠驱动铣床工作台，最终完成整个加工。加工结束机床自动停止。
3.数控铣床加工范围与常用的刀具 （1）数控铣床的加工范围
1)平面类零件 平面类零件是指加工面平行或垂直于水平面，以及加工米昂与水平面的夹角为 一定值的零件，这类加工面可展开为平面。
1.数控铣床/加工中心的分类 （1）按控制轴数可分为： 1）三轴数控铣床（加工中心） 2）四轴数控铣床（加工中心） 3）五轴数控铣床（加工中心） （2）按主轴与工作台相对位置分类 1）立式加工中心 2）卧式加工中心
2.数控铣床的组成和工作原理 （1）数控铣床的组成
数控铣床与其他数控机床一样，由数控系统、伺服系统、机床本体三部分 组成。其中数控系统是核心部件。
项目
配分
刀具识别
50பைடு நூலகம்
机床面板识别
50
考核标准 能正确识别刀具的种类并说明其加工场合
能正确识别面板上的所有功能按键
得分
【复习与思考】
1.判断题。
（1）数控机床产生于1958年。（ ）
（2）二轴半的数控铣床是指具有二根半轴的数控铣床。（ ）
（3）加工中心不适宜加工箱体类零件。（ ）

• 机床精度是机床性能的一项重要评价指标, 它对工件的加工精度常起 到决定性的作用。因此, 了解数控机床及加工中心精度的评定检测内 容、要求和方法尤其重要。
上一页
返回
9. 2 数控机床及加工中心精度的主要 检测项目
• 数控机床及加工中心的精度主要从几何精度、定位精度以及工作精度 等方面进行评价。
• 9. 2. 1 几何精度
第9 章 数控机床及加工中心的精度评 定
• 9. 1 数控机床及加工中心精度的基本概念 • 9. 2 数控机床及加工中心精度的主要检测项
目 • 9. 3 数控机床及加工中心的定位精度 • 9. 4 数控机床及加工中心的工作精度
返回
9. 1 数控机床及加工中心精度的基本 概念
• 数控机床及加工中心不仅应能实现自动控制刀具和工件的相对切削运 动, 进行高效率的自动加工, 同时还应满足工件规定的加工精度。
• 机床的几何精度是指机床的主要运动部件及其运动轨迹的形状精度和 相对位置精度。它对工件的加工精度有直接影响, 因而是衡量机床质 量的基本指标。几何精度通常在运动部件不动或低速运动的条件下检 查, 其中主要包括: .
• (1) 导轨的直线度: 导轨是机床主要运动部件(如刀架、工作台等) 的运 动基准。
• 工件的加工精度是指加工后的几何参数(尺寸、形状和表面相互位置) 与理想几何参数符合的程度。精度的高低用误差的大小来表达。误差 是指实际值与理想值之间的差值, 误差越小, 则精度越高。工件的加工 精度用尺寸精度、形状精度和位置精度三项指标来衡量。
• 在机械加工中, 工件和刀具直接或通过夹具安装在机床上, 工件的加工 精度主要取决于工件和刀具在切削成形运动过程中相互位置的正确程 度。通常把由机床、夹具、刀具和工件构成的系统称为工艺系统。

第一节 数控铣床/加工中心概述 二、 数控铣床 /加工中心的组成
数控铣床/加工中心的组成
第一节 数控铣床/加工中心概述
1. 程序载体 数控机床是按照程序载体上的数控程序运行的。 2. 输入装置 输入装置的作用是将程序载体内有关加工程序读入数控系统。 3. 数控系统 数控系统是数控机床的核心。它由输入装置、控制运算器和输出装置 等构成。 4. 伺服系统 伺服系统是数控机床的重要组成部分，它是数控系统和受控设备的联 系环节。
第三节 数控编程的基本知识
1. 图样分析 2. 确定加工工艺 3. 数值处理 4. 编写程序 5. 存储程序 6. 程序校验与试切
第三节 数控编程的基本知识
二、 程序编制的方法
1. 手工编程 对于几何形状简单、计算方便、轮廓由直线和圆弧组成的零件，一般 采用手工编程的方法编制加工程序。 2. 自动编程 对于几何形状复杂，轮廓外形由一些非圆曲线、曲面所组成，或者零 件的几何形状并不复杂但是程序编制的工作量很大，或者是需要进行复杂 的工艺及工序处理的零件，采用自动编程的方法。
第二节 数控铣床/加工中心的坐标系
如图所示，定位块被事先安装在机床上，水平边和竖直边分别与机床 坐标系的 X轴和Y 轴平行。对刀点位于定位块的左下角，相对于编程原点 的距离为δ1 和δ2。对刀点在机床坐标系中的位置可以通过对刀的方式获得， 即图中的 X1 值和Y1 值，此值为负值。因定位块的厚度尺寸δ1 和δ2 是已知 的，所以就可以间接计算出编程原点在机床坐标系中的坐标值为 (X1+δ1， Y1+δ2)。
数控铣床加工零件 a)汽车拨叉 b)塑料模具零件 c)电极
第一节 数控铣床/加工中心概述
2. 加工中心 加工中心是由机械设备与数控系统组成的适用于加工复杂零件的高效 率自动化机床。与数控铣床的最大区别在于具有自动交换加工刀具的能力。 (1)加工中心的分类 加工中心按主轴在空间所处的位置分为卧式加工中心和立式加工中心。

数控编程的基本概念
数控编程的定义
数控编程是根据零件图样和工艺要 求，使用数控语言或CAD/CAM软件
，编写出用于控制数控机床进行切 削加工的程序。
数控编程的步骤
分析零件图样和工艺要求、确定加 工工艺方案、建立数学模型、进行 加工轨迹的计算、生成数控程序和
程序校验等。
数控编程的语言
数控编程语言是一组用于描述零件 加工过程的指令集合，常见的数控 编程语言有G代码、M代码等。
根据零件的形状、尺寸和材料等要求，选 择合适的加工设备、刀具、夹具和切削参 数，制定出合理的加工工艺路线。
加工余量与切削用量的确定
工艺文件的编制
根据零件的加工精度和表面质量要求，确 定合理的加工余量和切削用量，以提高加 工效率和加工质量。
将制定的加工工艺路线、工艺参数和操作 规程等整理成工艺文件，以便生产部门按 照文件要求进行生产。
详细描述
轴类零件的数控加工实例包括各种传动轴、主轴、轴承座等，这些零件通常需要高精度 和高可靠性的加工要求。在加工过程中，需要采用合适的刀具和切削参数，确保零件的 尺寸精度、表面质量和形位公差达到要求。同时，还需要注意控制热变形和切削振动等
因素对加工精度的影响。
板类零件的数控加工实例
总结词
板类零件通常指平面度要求较高的薄板或厚板，其加工工艺要求相对较低，但也需要精确控制尺寸和形位公差。
详细描述
板类零件的数控加工实例包括各种机架、底座、盖板等，这些零件通常需要大尺寸和高刚性的加工要求。在加工 过程中，需要采用合适的加工策略和装夹方式，确保零件的平面度和形位公差达到要求。同时，还需要注意控制 切削参数和刀具磨损等因素对加工精度的影响。
模具零件的数控加工实例
总结词

图1-1 数控铣床
图1-2 加工中心
第一节 数控铣床（加工中心）的组成和工作原理 一 、数控铣床（加工中心）的 数控铣床（加工中心）大体由输入装臵、数 控装臵、伺服系统、检测及其辅助装臵和机床本 体等组成。 1、输入装臵 数控程序编制后需要存储在一定的介质上， 按目前的控制介质大致分为纸介质和电磁介质， 相应地通过不同方法输入到数控装臵中去。纸带 输入方法，即在专用的纸带上穿孔，用不同孔的 位臵组成数控代码，再通过纸带阅读机将代表不 同含义的信息读入。手动输入是将数控程序通过 数控机床上的键盘输入，程序内容将存储在数控 系统的存储器内，使用时可以随时调用。
伺服系统接收数控装臵输出的各种信号，经 过分配、放大、转换等功能，驱动各运动部件， 完成零件的切削加工。 4、检测装臵 位臵检测、速度反馈装臵根据系统要求不断 测定运动部件的位臵或速度，转换成电信号传 输到数控装臵中，与目标信号进行比较、运算， 进行控制。 5、运动部件 由包括床身、主轴箱、工作台、进给机构等 组成的机械部件，伺服电机驱动运动部件运动， 完成工件与刀具之间的相对运动。
基础篇 数控铣床（加工中心）的编程 第一章 数控铣床（加工中心）概述
数控铣床是主要采用铣削方式加工零件的 数控机床，它能够进行外形轮廓铣削、平面 或曲面型腔铣削及三维复杂型面的铣削，如 凸轮、模具、叶片等，另外数控铣床还具有 孔加工的功能，通过特定的功能指令可进行 一系列孔的加工，如钻孔、扩孔、铰孔、镗 孔和攻丝等，如图1-1所示。
第二节 数控铣床（加工中心）的分类和特点 数控机床加工与普通机床有着一定的区别： １）工序集中 数控机床一般带有可以自动换 刀的刀架、刀库，换刀过程由程序控制自动进行 ，因此，工序比较集中，减少机床占地面积，节 约厂房，同时减少或没有中间环节（如半成品的 中间检测、暂存搬运等），既省时间又省人力。 ２）自动化程度高 数控机床加工时，不需人 工控制刀具，自动化程度高，对操作工人的要求 降低。数控操作工在数控机床上加工出的零件比 普通工在传统机床上加工出的零件精度高，而且 省时、省力，降低了工人的劳动强度。

数控加工技术数控加工技术是一种高精度、高效率的机械加工方法，它采用计算机控制机床进行精密加工，对于产品质量、生产效率和成本控制都具有重要意义。

近年来，随着工业自动化程度的不断提高，数控加工技术在各个制造领域得到了广泛应用。

一、数控加工的基本概念数控加工是指利用计算机控制机床进行数控加工操作的一种先进的机械加工方式。

其主要特点是在计算机数控程序的指挥下，根据所需工件形状、尺寸和表面要求等进行加工，减少由人为因素引起的误差，保证产品精度和质量的稳定性。

数控加工的基本工作原理是：首先，将需要加工的工件数据通过计算机绘图软件或CAD软件进行三维建模，然后输入G代码和M代码，控制机床沿规定路线切削和加工。

G代码是控制机床运动的指令，例如定义直线、圆弧、螺旋等的路径和方向；M代码是控制机床辅助装置的指令，如启动、停止、换刀和冷却等。

目前，数控机床已成为现代制造业中不可或缺的重要设备，涵盖了钻床、铣床、加工中心、磨床、车床、线切割机等多种类型。

二、数控加工的主要优势数控加工技术相比传统机械加工具有很多明显的优势，主要集中在以下几个方面：1、加工精度高：数控加工采用计算机控制，精度比人工操作高，可以实现微米甚至亚微米级别的精密加工，保证产品的精度和质量。

2、加工效率高：数控加工中由计算机控制机床进行操作，可以实现无人值守生产，也可以对多台机床进行集中控制，提高生产效率。

3、工艺灵活多样：数控加工可以根据不同的工艺要求进行灵活的加工处理，包括钻孔、铣削、切割、车削、磨削等，同时还能进行多轴联动的复杂立体加工。

4、降低人工误差：由于数控加工过程中机床的操作完全由计算机控制，因此可以大大减少由人员误差引起的加工偏差，保证产品质量的稳定性。

5、成本控制：数控加工生产装备投入成本较高，但由于提高了生产效率、降低了人工成本和产品损耗率，可以有效控制生产成本，适应批量生产的需求。

三、数控加工的应用范围数控加工技术被广泛应用于制造业、航空航天、汽车、船舶、电子、模具、医疗等领域中，对于生产效率和产品质量具有重要意义。

数控实训安全知识1。

学生进入车间必须穿工作服，要求女生戴好工作帽；2. 进入车间后不允许乱摸乱动，尤其不能随意按数控系统的软键；3. 学生必须在教师指导下进行数控机床的操作;4. 禁止多人同时操作机床，必须强调机床单人操作；5。

学生必须在操作步骤完全清楚时进行操作,遇到问题立即向指导老师询问，禁止在不知道规程的情况下进行尝试性操作;操作中如果机床出现异常，必须立即向指导老师报告;手动回零时，必须保证机床当前位置远离机床极限位置；手动操作时一定要注意安全，禁止违规操作；学生编完程序或将程序输入机床后，要通过指导老师检查无误后方可进行试运行;学生进行机床试运行及自动加工时必须在指导老师监督下进行；程序运行时注意事项：加工尺寸一定要小于工件伸出卡盘外的尺寸在10mm以上；自动运行时必须让光标从程序首行运行；检查机床各功能按键的位置是否选择合适；启动程序时一定要一只手按开始按钮,另一只手放在急停按钮上,程序在试运行时手不能离开急停按钮,如有紧急情况立即按下急停按钮；12 。

机床在运行当中要将防护门关闭以免铁屑飞出伤人和润滑油飞出；13.在程序中有暂停测量工件尺寸时，要待机床完全停止后方可进行,此时千万注意不能触及开始按钮，以免发生人身事故；14。

不能接触高速旋转中的主轴和刀具；清理机床铁屑或设备时，必须先将机床停止运转；15。

手动换刀时应注意刀具不要撞到工件或夹具;16.严禁私自打开数控系统电器控制柜,更不允许乱摸电气元件,以免造成触电事故；17.关机时，要等主轴停转3分钟后方可关机；二．基本知识1．数控机床的概念：按加工要求预先编制的程序，由控制系统发出以数字量作为指令信息进行工作的机床,称为数字控制机床（NC），简称数控机床。

2．数控机床的组成:数控机床一般由控制介质、数控装置、伺服系统和机床本体组成。

数控机床的工作原理如下图所示：3．数控车床基本知识（FANUC系统)：（1）数控车床机械组成部分:主传动系统及主轴部件、进给系统、转塔刀架、冷却系统、润滑系统等；与传统的普通机床相比，数控机床机械部件有如下几个特点：（1）采用了高性能的主轴及进给伺服驱动装置，机械传动结构得到简化，传动链较短。

.
14
木工机械
二、刀具库及自动换刀系统
CNC机床类型很多，加工工件的复杂程度 也不一样，简单CNC机床大都采用人工换刀。 而复杂的加工中心都具有铣、钻、刨、直线 锯切等加工功能，因而需要的刀具种类、品 种较多，所以大都有带自动换刀机构的刀具 库。
刀具库有转盘式刀具库和链式刀具库。 转盘式刀具库存贮8~12把刀，转盘旋转实现 换刀；链式刀具库可存贮更多刀具，它是将 刀具固定在一特殊链条上，通过链条运动实 现换刀。
.
7
木工机械
生产效率高：
由于CNC机床大多采用工序集中的加工 方式，一般只需一次装夹工件，节省了大量 的辅助时间。另外目前CNC机床主轴转速已 达25000转/分，X、Y轴的定位速度已达 24m/min，Z轴定位速度9m/min，所以可实 现快速定位。这些都可大大提高其生产效率。
可运用现代管理技术：
适用性受限制：当制造批量很小且形状较复杂的工 件时，由于同样需要高技术人员编写程序，所以编 程的工作量显得大，很不经济。
小刀具不宜：当加工所用刀具直径小于5mm时，由 于刀具太小，线速度很低，对加工质量有较大影响。
.
10
木工机械
第三节、 CNC机床的基本结构
CNC机床的种类很多，不同用途 的CNC机床其结构也不近相同。一般 CNC机床其基本结构包括：床身、工作 台及工件固定定位装置、主轴及主传动 系统、刀具库及自动换刀系统、微电子 系统、辅助装置等。
.
18
木工机械
一、 选用CNC机床应考虑的因素
木工机械
悬臂式加工中心
.
4
C
单 轴 （ 型 ） 四轴
.
木工机械
双 轴
六 轴
5
