海边暴露环境下混凝土抗氯离子渗透性试验研究

混凝土的氯离子渗透性混凝土是一种广泛应用于建筑工程领域的材料，其性能直接关系到工程的质量和寿命。

然而，随着时间的推移，混凝土结构遭受环境因素的侵蚀，其中之一就是氯离子的渗透。

本文将重点探讨混凝土的氯离子渗透性问题，并介绍一些相关的防护措施。

一、混凝土氯离子渗透性的原因氯离子渗透是混凝土结构发生腐蚀的主要原因之一。

氯离子可以通过混凝土内部的孔隙和裂缝进入混凝土内部，与混凝土中的钢筋发生反应，导致钢筋锈蚀。

主要原因如下：1. 外界环境因素：如海水的浸泡、盐湖区域的含盐土壤、化工厂排放的含氯气体等，都会增加混凝土受到氯离子侵蚀的风险。

2. 混凝土配合比：配合比中使用过多的水、水泥以及粉煤灰等材料，会导致混凝土的孔隙率增加，从而提高氯离子的渗透性。

3. 混凝土龄期：混凝土在早期龄期内，由于水化反应未完全进行，孔隙连通性较高，氯离子更容易渗透进入混凝土内部。

二、混凝土氯离子渗透性的测试方法为了了解混凝土的氯离子渗透性，常用的测试方法有以下几种：1. 饱和浸泡法：将混凝土试件浸泡在含氯盐溶液中，通过一定时间内氯离子渗透的量来评估混凝土的耐久性能。

2. 水分浸泡法：试件在水中浸泡，通过浸泡后试件剖面上的氯盐浓度分布来评估混凝土的氯离子渗透性。

3. 电导率法：通过测试混凝土试件上的电导率来评估混凝土的氯离子渗透性，该方法简便易行。

三、混凝土氯离子渗透性的防护措施鉴于混凝土氯离子渗透性的危害，我们可以采取以下几种防护措施来提高混凝土的耐久性：1. 合理配合比设计：通过合理的配合比设计，减少混凝土内部的孔隙率，降低氯离子的渗透能力，提高混凝土的抗渗性能。

2. 添加防渗剂：在混凝土搅拌中适量添加防渗剂，可以降低混凝土的渗透性，减少氯离子的侵蚀。

3. 表面涂层处理：对混凝土结构的表面进行涂层处理，可以阻止氯离子的渗透，并起到防护作用。

4. 混凝土修补与加固：注意及时修补混凝土中的裂缝和损伤部位，加固混凝土结构，避免氯离子渗透。

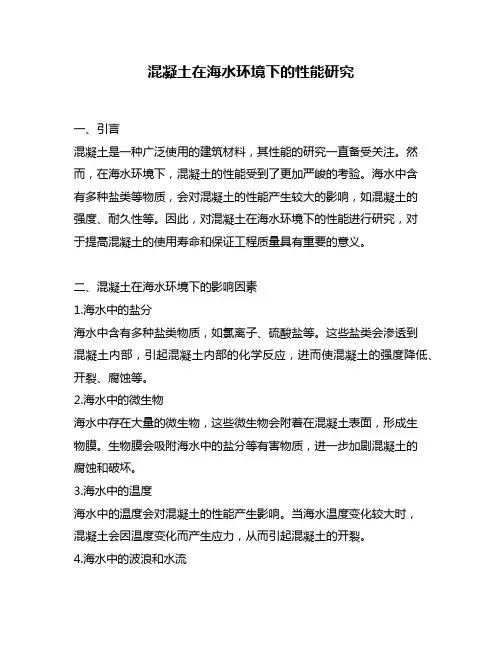

混凝土在海水环境下的性能研究一、引言混凝土是一种广泛使用的建筑材料，其性能的研究一直备受关注。

然而，在海水环境下，混凝土的性能受到了更加严峻的考验。

海水中含有多种盐类等物质，会对混凝土的性能产生较大的影响，如混凝土的强度、耐久性等。

因此，对混凝土在海水环境下的性能进行研究，对于提高混凝土的使用寿命和保证工程质量具有重要的意义。

二、混凝土在海水环境下的影响因素1.海水中的盐分海水中含有多种盐类物质，如氯离子、硫酸盐等。

这些盐类会渗透到混凝土内部，引起混凝土内部的化学反应，进而使混凝土的强度降低、开裂、腐蚀等。

2.海水中的微生物海水中存在大量的微生物，这些微生物会附着在混凝土表面，形成生物膜。

生物膜会吸附海水中的盐分等有害物质，进一步加剧混凝土的腐蚀和破坏。

3.海水中的温度海水中的温度会对混凝土的性能产生影响。

当海水温度变化较大时，混凝土会因温度变化而产生应力，从而引起混凝土的开裂。

4.海水中的波浪和水流海水中的波浪和水流会对混凝土表面产生冲刷和撞击，从而加剧混凝土的破坏。

三、混凝土在海水环境下的性能研究1.混凝土的强度混凝土在海水环境下的强度会受到海水中的盐分和温度的影响。

研究表明，随着海水中盐分浓度的增加，混凝土的强度会逐渐降低。

此外，当海水温度变化较大时，混凝土会因温度变化而产生应力，从而引起混凝土的开裂，从而降低混凝土的强度。

2.混凝土的耐久性混凝土在海水环境下的耐久性主要受到海水中的盐分和微生物的影响。

研究表明，海水中的氯离子会渗透到混凝土内部，引起混凝土内部的化学反应，进而使混凝土的强度降低、开裂、腐蚀等。

此外，海水中的微生物会附着在混凝土表面，形成生物膜，进一步加剧混凝土的腐蚀和破坏。

3.混凝土的抗渗性混凝土在海水环境下的抗渗性主要受到海水中的盐分和水流的影响。

研究表明，海水中的盐分会渗透到混凝土内部，进而使混凝土的孔隙度增大，从而降低混凝土的抗渗性。

此外，海水中的波浪和水流会对混凝土表面产生冲刷和撞击，从而进一步降低混凝土的抗渗性。

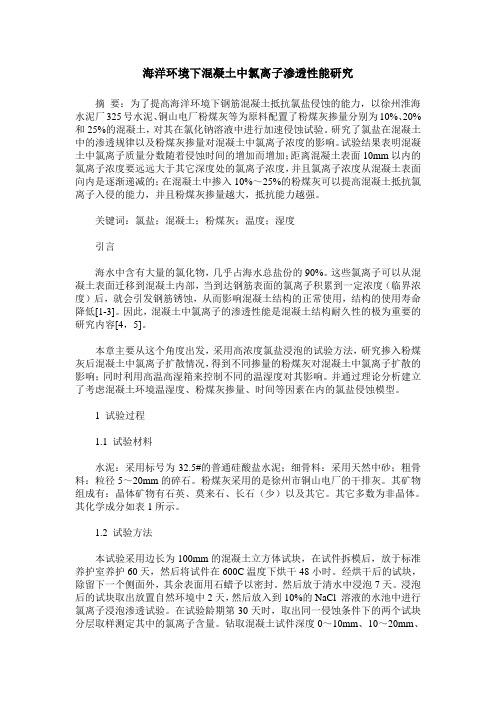

海洋环境下混凝土中氯离子渗透性能研究摘要：为了提高海洋环境下钢筋混凝土抵抗氯盐侵蚀的能力，以徐州淮海水泥厂325号水泥、铜山电厂粉煤灰等为原料配置了粉煤灰掺量分别为10%、20%和25%的混凝土，对其在氯化钠溶液中进行加速侵蚀试验。

研究了氯盐在混凝土中的渗透规律以及粉煤灰掺量对混凝土中氯离子浓度的影响。

试验结果表明混凝土中氯离子质量分数随着侵蚀时间的增加而增加；距离混凝土表面10mm以内的氯离子浓度要远远大于其它深度处的氯离子浓度，并且氯离子浓度从混凝土表面向内是逐渐递减的；在混凝土中掺入10%～25%的粉煤灰可以提高混凝土抵抗氯离子入侵的能力，并且粉煤灰掺量越大，抵抗能力越强。

关键词：氯盐；混凝土；粉煤灰；温度；湿度引言海水中含有大量的氯化物，几乎占海水总盐份的90%。

这些氯离子可以从混凝土表面迁移到混凝土内部，当到达钢筋表面的氯离子积累到一定浓度（临界浓度）后，就会引发钢筋锈蚀，从而影响混凝土结构的正常使用，结构的使用寿命降低[1-3]。

因此，混凝土中氯离子的渗透性能是混凝土结构耐久性的极为重要的研究内容[4，5]。

本章主要从这个角度出发，采用高浓度氯盐浸泡的试验方法，研究掺入粉煤灰后混凝土中氯离子扩散情况，得到不同掺量的粉煤灰对混凝土中氯离子扩散的影响；同时利用高温高湿箱来控制不同的温湿度对其影响。

并通过理论分析建立了考虑混凝土环境温湿度、粉煤灰掺量、时间等因素在内的氯盐侵蚀模型。

1 试验过程1.1 试验材料水泥：采用标号为32.5#的普通硅酸盐水泥；细骨料：采用天然中砂；粗骨料：粒径5～20mm的碎石。

粉煤灰采用的是徐州市铜山电厂的干排灰。

其矿物组成有：晶体矿物有石英、莫来石、长石（少）以及其它。

其它多数为非晶体。

其化学成分如表1所示。

1.2 试验方法本试验采用边长为100mm的混凝土立方体试块，在试件拆模后，放于标准养护室养护60天，然后将试件在600C温度下烘干48小时。

经烘干后的试块，除留下一个侧面外，其余表面用石蜡予以密封。

水泥混凝土抗氯离子渗透性能试验研究摘要：本文通过不同水胶比，不加掺和料、掺粉煤灰、硅灰、纤维以及不同粗骨料等，对混凝土的抗氯离子渗透性能进行研究。

结果表明，水胶比越大，混凝土抗氯离子渗透性差；掺加粉煤灰、硅灰、纤维能提高混凝土抗渗性；相同的级配下，花岗岩粗骨料混凝土比石灰岩粗骨料混凝土抗氯离子渗透性能要好。

关键词：混凝土氯离子渗透性试验研究1 前言由于水泥混凝土具有生产能耗低、适用性强、使用方便等优点，已成为现代建设工程中无法替代的主要建筑材料。

外界的各种因素的影响构成混凝土的原材料中可能潜在着有害因素，而混凝土本身脆性大，抗拉强度低，抗冲击性能差，特别容易开裂，直接影响其抗渗、抗冻、抗化学介质侵蚀、抗钢筋锈蚀等性能，造成混凝土使用寿命大大缩短，同时，混凝土的使用条件和环境因素可能对混凝土构成威胁。

因此要求水泥混凝土不仅要有良好的强度性能，还应有优异的耐久性能和适宜的工作性能，以满足目前和未来的混凝土工程的施工需要。

氯离子侵入混凝土内部后，将导致混凝土开裂，影响混凝土的耐久性。

氯离子在混凝土中的扩散是氯离子借混凝土中毛细孔孔壁吸附水从高浓度区向低浓度区的迁移。

因为氯离子可以同时通过扩散、渗透和吸附等不同机理侵入混凝土内部，并在传输过程中可能有部分氯离子与胶凝材料及其水化产物相结合，所以通过对混凝土氯离子渗透性的研究，能够有针对性地采取措施，提高混凝土的耐久性。

本文通过在混凝土中掺加粉煤灰、硅灰、纤维，使用花岗岩粗骨料等试验，研究不同掺料对混凝土氯离子扩散系数的影响。

2 试验材料（1)水泥：广东某公司生产的P.0 42.5普通硅酸盐水泥。

（2)粗骨料：花岗岩粗骨料，针片状颗粒总含量3.5%，含泥量为1.2%，泥块含量为0。

石灰岩粗骨料，表观密度为2692kg/m3，针片状颗粒总含量4.4%，含泥量为1.5%，泥块含量为0。

（3)细骨料：河砂，细度模数2.74，含泥量1.5%，泥块含量为0。

（4)外加剂：采用聚羧酸高效减水剂，减水率不小于30%，固含量不小于20%。

解析混凝土的抗氯离子渗透性能研究摘要：随着科技经济的不断发展，耐久性能优异的高性能混凝土在建筑工程中得到了越来越广泛的应用。

混凝土的耐久性向来是材料科学以及技术探究的重点之一，它直接影响到建筑物的使用寿命。

而混凝土的抗氯离子性是衡量混凝土耐久性的最重要指标之一，另外，当前通常用混凝土的抗氯离子性能来表示混凝土的抗渗透性能。

本文就针对混凝土的抗氯离子渗透性能研究进行简要的解析。

关键词：混凝土抗氯离子渗透性能研究一、氯离子对混凝土产生的负面影响混凝土中，钢筋锈蚀机理一般分为化学腐蚀以及电化学腐蚀，其中的电化学腐蚀的危害更为强大。

碱性条件下，由于钢筋表面有一层钝化膜，能够自我保护，进而不被锈蚀。

但是当混凝土中的碱度降低的时候，钝化膜就会变得不稳定，腐蚀微电池就会形成，进而锈蚀钢筋。

如果钢筋所处环境中存在着氯离子，那么氯离子就会加快电化学腐蚀的速度，其中的作用机理是：1.损坏金属钝化膜——金属表面的氯离子吸附在钝化膜上面，能够降低混凝土的局部碱性，进而损坏钝化膜；2.导电——一方面，氯离子能够降低混凝土的电阻，这样一来就加速了钢筋的电化学腐蚀速度，另一方面，氯离子会提高混凝土的吸湿性，这样也会降低混凝土的电阻，进而加快电化学腐蚀速度；3.氯离子能够产生电化学腐蚀当中的阳极去极化作用，最终加快电化学腐蚀速度。

二、影响混凝土抗氯离子渗透性能的主要因素混凝土抗氯离子渗透性能主要和混凝土的配合比、内部孔隙率以及空隙液组成等等相关，下面简要地讨论一下影响混凝土抗氯离子渗透性能的主要因素。

（一）混凝土的配合比混凝土的配合比中如果水灰比增大的话，混凝土内部的孔隙率就会随之提高，进而会导致氯离子的扩散系数增大。

所以，混凝土的水灰比务必要在某种程度上反映出混凝土自身的密实度，一定要按照一定的比例进行配合。

（二）混凝土的孔隙碱度研究学者通常认为氯离子会损坏金属的钝化膜，不单单只是取决于钢筋周遭混凝土孔隙中氯离子的浓度，更为重要的是[Cl ]／[OH ]。

海洋工程混凝土防腐蚀技术规范一、前言海洋工程混凝土防腐蚀技术是作为海洋工程建设的重要一环，其质量直接影响到海洋工程的安全运行和寿命。

本文将从海洋环境特点、混凝土防腐蚀机理、防腐蚀技术规范等方面详细介绍海洋工程混凝土防腐蚀技术规范。

二、海洋环境特点海洋环境的特点主要包括以下几个方面：1. 具有高盐度：海洋水中盐度高达3.5%以上，对混凝土的耐久性有较大影响。

2. 具有高湿度：海洋环境中的空气湿度大，对混凝土的干燥速度和干缩变形等有较大影响。

3. 具有高氯离子含量：海洋环境中氯离子含量高，会对混凝土的钢筋腐蚀造成影响。

4. 具有海浪冲击：海洋环境中存在海浪冲击，会对混凝土的强度和耐久性造成影响。

三、混凝土防腐蚀机理混凝土防腐蚀的机理主要包括以下几个方面：1. 防止氯离子渗透：混凝土中的氯离子会影响钢筋的腐蚀，因此需要采取防止氯离子渗透的措施。

2. 防止海水的渗透：海水中含有大量的盐分，会对混凝土的结构造成影响，因此需要采取防止海水渗透的措施。

3. 提高混凝土的密实性：密实的混凝土可以有效地防止海水的渗透和氯离子的侵蚀。

4. 采用防腐蚀材料：在混凝土表面采用防腐蚀材料可以有效地提高混凝土的防腐蚀能力。

四、防腐蚀技术规范1. 混凝土配合比设计混凝土配合比设计是混凝土防腐蚀技术的基础，需要根据海洋环境特点和混凝土使用要求进行配合比设计。

在配合比设计中应该注重控制氯离子含量和提高混凝土的密实性。

2. 混凝土对氯离子的渗透性试验混凝土对氯离子的渗透性试验是评价混凝土的防腐蚀能力的重要指标之一。

通过该试验可以评估混凝土的氯离子渗透性，为混凝土配合比设计提供依据。

3. 防腐蚀材料选择防腐蚀材料的选择应该根据混凝土的使用环境和需求进行选择。

在海洋工程中，常用的防腐蚀材料有环氧涂料、聚氨酯涂料等。

4. 混凝土表面防腐蚀处理混凝土表面防腐蚀处理主要包括刷涂、喷涂、滚涂等方式。

在进行表面防腐蚀处理时，需要注意涂料的厚度和涂装质量。
