电工电子技术 第一章 直流电路

第一章直流电路一、填空题1．电源、负载、导线和控制装置2．通路、断路、和短路短路3．定向移动 I A mA μA4.某点参考点有无5. 20V -50V -30V6. b指向a a指向b 1.5 V7．阻碍 R 欧姆（Ω）8．正比反比 I=U/R9．5A10．0.4A11．电能其他电功 W 焦耳12．213．单位时间14．115．导体发热电烙铁电吹风电熨斗16．0.4548417．50Ω 2Ω18．1:2 1:1 1:1 2:119．4 6 7 320．6A21．短路二、判断题1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. ×8. ×9. √ 10. × 11. √ 12. ×三、选择题1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B9. C 10. C 11.A 12. A四、问答题1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、电熨斗等。

电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，严重时还会引起电气火灾。

2. “220V ”表示这个灯泡的额定电压“40W ”表示这个灯泡的额定功率3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表必须串接到被测量的电路中。

（3）电流必须从电流表的正端流入负端流出。

（4）选择合适的量程。

五、计算题1．解：（1）C 为参考点，则 U A =-3V-5V=-8VU B =-5VU C =0VU AB = U A - U B =-8V-(-5V)=-3VU BC = U B - U C =-5VU AC = U A - U C =-8V（2）以B 为参考点，则U A =-3V=-3VU B =0VU C =5VU AB = U A - U B =-3VU BC = U B - U C =0-（5）=-5VU AC = U A - U C =-3-（5）=-8V（3）从上面的结果可知：电位随着参考点的改变而改变；电压不随参考点的改变而改变。

电工学第一章课后答案【篇一：技校电工学第五版第一章答案】第一章直流电路1—1 电路及基本物理量一、填空题（将正确答案填写在横线上）1．_电流流通的路径_为电路，由＿直流电源＿供电的电路称为直流电路。

2．电路一般由_电源_、_负载_、_导线_和_控制装置__四个部分组成。

3．电路最基本的作用：一是___进行电能的传输和转换__；二是_进行信息的传输和处理_。

4．电路通常有通路、开路、短路三种状态。

5．电荷的定向移动形成电流，电流用符号i表示，国际单位是安培（a），常用单位还有毫安（ma）和微安（ua）。

6．电流方向习惯上规定以正电荷移动的方向为电流的方向，因此，电流的方向实际上与自由电子和负离子移动的方向相反。

7．电压又称电位差，用字母u表示，国际单位是伏特（v）。

8．参考点的电位规定为零，低于参考点的电位为负值，高于参考点的电位为正值。

9．电路中某点的电位是指电路中该点与参考点之间的电压；电位与参考点的选择有关，电压与参考点的选择无关。

10．对于电源来说，既有电动势，又有端电压，电动势只存在于电源内部，其方向由负极指向正极；端电压只存在于电源的外部，只有当电源开路时，电源的端电压和电源的电动势才相等。

a．通过的电量越多，电流就越大b．通电时间越长，电流就越大 c．通电时间越短，电流就越大d．通过一定电量时，所需时间越短，电流就越大 2．图1-1所示为电流的波形图，其中(c)为脉动直流电。

3．通过一个导体的电流是5a，经过4min，通过导体横截面的电量是(c)。

a.20c.b.50cc.1200cd.2000c 4．电源电动势是衡量(c)做功本领大小的物理量。

a．电场力b．外力c．电源力5．电路中任意两点电位的差值称为(b)。

a．电动势b．电压c．电位6．电路中任意两点的电压高，则(b）。

a．这两点的电位都高 b．这两点的电位差大 c．这两点的电位都大于零*7．在电路计算时与参考点有关的物理量是(b)。

第1章 直流电路 习题答案一、填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流R UI S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。

电工复习资料考试题型：填空题30分；判断题20分；计算题50分（前5章中的例题，数字有改动。

）一、填空题和判断题知识点：第一章：直流电路1、电路最基本的作用：一是生产、运输、分配和转换电能，如用电力网把发电厂所产生的电能输送到各用户中；二是，可以进行信息传递、处理、储存及测量等，如用于电话线路、计算机线路。

（P4）2、电阻定律：导体电阻的阻值不仅与导体自身的材料有关，而且与导体本身的长度成正比，与导体的横截面积成反比。

（P9）R=P*L/A3、基尔霍夫电流定律：基尔霍夫电流定律也称节点电流定律，即电路中任意一个节点上，流入节点的电流之和等于流出节点的电流之和。

如规定流出节点的电流为正，流入节点的电流为负，则∑I=0。

（P19）第二章：磁场和电磁感应1、楞次定律：当穿过闭合线圈的磁通量发生变化时，回路中就会有感应电流产生。

通过进一步实验分析可知；感应电流的方向，总是使感应电流的磁场阻碍引起感应电流的磁通量的变化，这就是楞次定律。

（P35）2、法拉第电磁感应定律：线圈中感应电动势的大小与线圈中磁通的变化速度（即变化率）成正比，这一规律称为法拉第电磁感应定律。

（P35）用公式表示为：e=-；对于N匝线圈，则其感应电动势为e=-N。

3、自感现象：由于线圈中自身电流的变化而引起的，这种由于通过线圈本身的电流发生变化而引起的电磁感应现象称为自感现象。

（P38）4、互感现象：当一个线圈中的电流发生变化时，而引起邻近的另一个线圈中产生感应电动势和感应电流的现象，称为互感现象。

（P39）5、涡流：涡流是感应电流的一种，如书上2-22（a）图所示，在整块铁心的周围绕有线圈，当线圈中通以交变电流时，就会产生交变的磁场，处在该交变磁场中的铁心就要产生自成回路的电流，这种处在交变磁场中的导体内部因电磁感应而产生的电流称为涡流。

（P40）第三章：单相正弦交流电路1、周期：正弦交流电按正弦规律变化一周所需要的时间称为周期，用符号 T表示，单位为s（秒）。

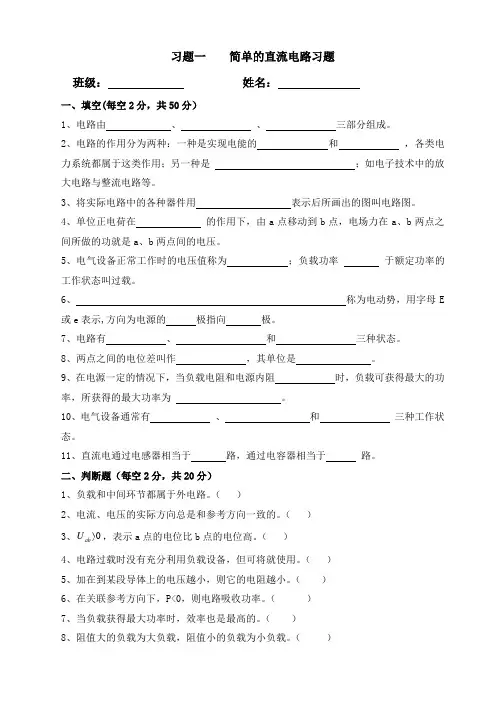

习题一简单的直流电路习题班级：姓名：一、填空(每空2分，共50分）1、电路由、、三部分组成。

2、电路的作用分为两种：一种是实现电能的和，各类电力系统都属于这类作用；另一种是；如电子技术中的放大电路与整流电路等。

3、将实际电路中的各种器件用表示后所画出的图叫电路图。

4、单位正电荷在的作用下，由a点移动到b点，电场力在a、b两点之间所做的功就是a、b两点间的电压。

5、电气设备正常工作时的电压值称为；负载功率于额定功率的工作状态叫过载。

6、称为电动势，用字母E 或e表示,方向为电源的极指向极。

7、电路有、和三种状态。

8、两点之间的电位差叫作，其单位是。

9、在电源一定的情况下，当负载电阻和电源内阻时，负载可获得最大的功率，所获得的最大功率为。

10、电气设备通常有、和三种工作状态。

11、直流电通过电感器相当于路，通过电容器相当于路。

二、判断题（每空2分，共20分）1、负载和中间环节都属于外电路。

（）2、电流、电压的实际方向总是和参考方向一致的。

（）U，表示a点的电位比b点的电位高。

（）3、0ab4、电路过载时没有充分利用负载设备，但可将就使用。

（）5、加在到某段导体上的电压越小，则它的电阻越小。

（）6、在关联参考方向下，P<0，则电路吸收功率。

（）7、当负载获得最大功率时，效率也是最高的。

（）8、阻值大的负载为大负载，阻值小的负载为小负载。

（）9、电压和电动势都是电场力做功形成的。

（ ）10、电压、电动势、电位的单位都是伏特。

（ ）三、选择题（每空2分，共20分）1、电路中属于内电路的部件是（ ）A 、 负载B 、 导线C 、 电源D 、 开关2、在电路分析中，所标的电压方向都是只参考方向，表示的方法有（ ）种。

A 、 1B 、2C 、3D 、43、关于电位，（ ）是相对的，（ ）是绝对的。

A 、电压 电位B 、电位 电压C 、电压 电压D 、电位 电位4、习惯上不被选为参考点的是（ ）。

A 、 接地点B 、机壳C 、电路中连线最多的点D 、负载5、电气设备最理想的状态是（ ）。

电工与电子技术知识点《电工与电子技术基础》教材复习知识要点第一章：直流电路及其分析方法复习要点基本概念：电路的组成和作用；理解和掌握电路中电流、电压和电动势、电功率和电能的物理意义；理解电压和电动势、电流参考方向的意义；理解和掌握基本电路元件电阻、电感、电容的伏－安特性，以及电压源（包括恒压源）、电流源（包括恒流源）的外特性；理解电路（电源）的三种工作状态和特点；理解电器设备（元件）额定值的概念和三种工作状态；理解电位的概念，理解电位与电压的关系。

基本定律和定理：熟练掌握基尔霍夫电流、电压定律和欧姆定理及其应用，特别强调Σ I=0和Σ U=0时两套正负号的意义，以及欧姆定理中正负号的意义。

分析依据和方法：理解电阻的串、并联，掌握混联电阻电路等效电阻的求解方法，以及分流、分压公式的熟练应用；掌握电路中电路元件的负载、电源的判断方法，掌握电路的功率平衡分析；掌握用支路电流法、叠加原理、戴维宁定理和电源等效变换等方法分析、计算电路；掌握电路中各点的电位的计算。

基本公式：欧姆定理和全欧姆定理Rr E I R U I +==0, 电阻的串、并联等效电阻212121,R R R R R R R R +=+=并串 KCL 、KVL 定律0)(,0)(=∑=∑u U i I分流、分压公式U R R R U U R R R U I R R R I I R R R I 2122211*********,;,+=+=+=+=一段电路的电功率b a ab I U P ⨯=电阻上的电功率R U R I I U P 22=⨯=⨯= 电能t P W ⨯=难点：一段电路电压的计算和负载开路（空载）电压计算，注意两者的区别。

常用填空题类型：1.电路的基本组成有电源、负载、中间环节三个部分。

2.20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。

3.戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。

《电工与电子技术基础》教材复习知识要点第一章：直流电路及其分析方法复习要点基本概念：电路的组成和作用；理解和掌握电路中电流、电压和电动势、电功率和电能的物理意义；理解电压和电动势、电流参考方向的意义；理解和掌握基本电路元件电阻、电感、电容的伏－安特性，以及电压源（包括恒压源）、电流源（包括恒流源）的外特性；理解电路（电源）的三种工作状态和特点；理解电器设备（元件）额定值的概念和三种工作状态；理解电位的概念，理解电位与电压的关系。

基本定律和定理：熟练掌握基尔霍夫电流、电压定律和欧姆定理及其应用，特别强调Σ I=0和Σ U=0时两套正负号的意义，以及欧姆定理中正负号的意义。

分析依据和方法：理解电阻的串、并联，掌握混联电阻电路等效电阻的求解方法，以及分流、分压公式的熟练应用；掌握电路中电路元件的负载、电源的判断方法，掌握电路的功率平衡分析；掌握用支路电流法、叠加原理、戴维宁定理和电源等效变换等方法分析、计算电路；掌握电路中各点的电位的计算。

基本公式：欧姆定理和全欧姆定理Rr E I R U I +==0, 电阻的串、并联等效电阻212121,R R R R R R R R +=+=并串 KCL 、KVL 定律0)(,0)(=∑=∑u U i I分流、分压公式U R R R U U R R R U I R R R I I R R R I 2122211*********,;,+=+=+=+= 一段电路的电功率b a ab I U P ⨯=电阻上的电功率R U R I I U P 22=⨯=⨯= 电能t P W ⨯=难点：一段电路电压的计算和负载开路（空载）电压计算，注意两者的区别。

常用填空题类型：1.电路的基本组成有电源、负载、中间环节三个部分。

2.20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。

3.戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。

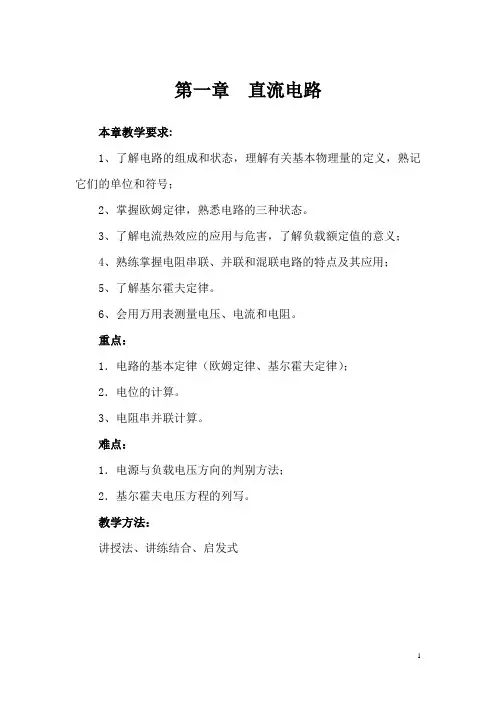

第一章直流电路本章教学要求:1、了解电路的组成和状态，理解有关基本物理量的定义，熟记它们的单位和符号；2、掌握欧姆定律，熟悉电路的三种状态。

3、了解电流热效应的应用与危害，了解负载额定值的意义；4、熟练掌握电阻串联、并联和混联电路的特点及其应用；5、了解基尔霍夫定律。

6、会用万用表测量电压、电流和电阻。

重点：1．电路的基本定律（欧姆定律、基尔霍夫定律）；2．电位的计算。

3、电阻串并联计算。

难点：1．电源与负载电压方向的判别方法；2．基尔霍夫电压方程的列写。

教学方法：讲授法、讲练结合、启发式§1-1 电路及其基本物理量一、电路：电流流通的通路，是为了某种需要由电工设备或电路元件按一定方式组合而成。

1、电路的作用（1）实现电能的传输、分配与转换（2）实现信号的传递与处理2、电路的组成和状态组成部分：电源、负载、导线、控制装置。

状态：通路、开路（断路）、短路二、电流1、电流的形成：电荷有规则的定向移动形成电流。

2、电流的大小：是指单位时间内通过导体横截面的电荷，即I=Q/t ，电流用符号I 表示，单位是安培（A ）。

3、电流的方向：正电荷移动的方向。

4、电流的换算关系：A 101kA 3=A 101mA -3=A 10mA 10A 1-6-3==μ三、电压、电位和电动势1、电压（1）概念：电场力将单位正电荷从a 点移到b 点所做的功，称为a 、b 两点的电压，用U ab 表示。

电压单位是伏特（V ）。

（2）方向：高电位 → 低电位，电位降低的方向。

（3）换算关系：2、电动势（1）概念：在电源内部外力将单位正电荷从电源的负极移动到电源正极所做的功，是衡量电源移动正电荷的能力的物理量，符号为E ，单位为伏特（V ）。

（2）方向：在电源内部由负极指向正极。

3、电位（1）概念：电路中某点与参考点之间的电压称为该点的电位。

选定参考点电位为零，电位的单位也是伏特（V ）。

（2）电压与电位的关系：电路中任意两点之间的电压等于这两点之间的电位差，即U ab =U a -U b ，故电压又称电位差。

电工与电子技术基础题库第一章 直流电路和电容器一、填空题（每空1分）★1、沿电压的真实方向电位逐点（降低 ）。

★2、求如图所示电路中的未知电流I=（—7A ）★3、已知U=10V ，I=2A ，则P=( 20W )★4、如图电路，已知：I1=2A ，I2=3A ，则I3=( 5A )★5、如图电路，已知U1=5V ，U2=3V ，则U=( 8V )★ 6、电流的方向,规定为 正电荷 电荷移动的方向，在金属导体中电流的方向与电子的运动方向 相反 。

★7、电路中某两点的电压等于 两点电位之差 。

★8、单位换算：6mA=____0.006__A ；0.08A=__0.8X10-7____A ；0.05V=__0.00005__mV ；10V=_0.001___kV★★9、电阻大，说明导体导电导电能力 弱 ，电阻小，说明导体导电能力 强 。

★★★ 10、任何电路都是由 开关 、 电源 、 导线 和 用电器 等I 1 I 2 I 3 ― ― + U 1 + U 2电路设备组成的★11、已知Ω=Ω=Ω=2,3,6321R R R ，把它们串联起来后的总电阻R= 11 Ω ★12、在并联电路中，等效电阻的倒数等于各电阻倒数 之和 。

并联的的电阻越多，等效电阻值越 小★13、欧姆定律一般可分为（ 部分电路 ）的欧姆定律和（全电路 ）的欧姆定律 ★14、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（ 正 ）比，而与回路中的（ 内阻 ）及（ 外阻 ）之和成反比。

★★★15、已知 R1>R2，在它们的串联电路中R1比R2取得的功率（大 ），在它们的并联电路中R1比R2取得的功率（ 小 ）。

★16、已知V U AB 10=，若选B 点为参考点，则A V = 10 V ，B V = 0 V 。

★17、导体的电阻为4Ω，在2min 内通过导体横截面的电荷量为240C ，则该导体两端的电压为 8V 。

★★18、一个“220V/100W ”的灯泡正常发光20小时消耗的电能为 2 度电。
