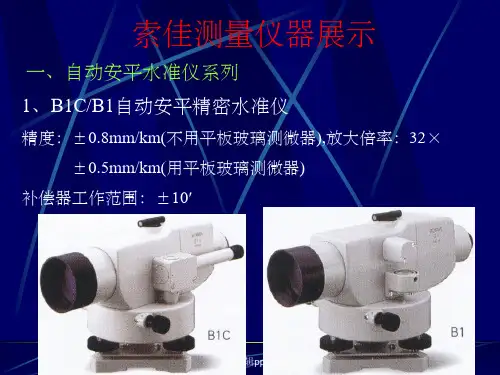

索佳测量仪器简单介绍

电子全站仪（30系列）操作手册适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R一、注意事项（2）1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；2．禁止带三脚架一起搬动仪器；3．取电池前一定要关断电源；4．激光束不能对着人，有害，更不能从目镜去看；5．仪器每天用完入箱前，应取出电池。

`二、基本操作（5）1．基本键操作（5.1）·开关电源按{ON}：电源开；按住{ON}再按{灯}：电源关。

·开关屏幕按{灯}，屏幕背景灯亮灭；按住{灯}直到滴滴响声，开关激光束。

·软键操作（软键指在屏幕底部的键）按{F1}-{F4}，选择需要的软键；{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4个软键时）；·输入字母和数字{F1}-{F4}：输入分布在软键上的数字和字母；{FUNC}：翻页找你需要的字母、数字；（按住一会儿）回上页；连续按，往前翻。

{BS}：删除左侧字母数字；{ESC}：取消输入数据；{SFT}：选择的接收靶类型显示；{←}：（回车）接受输入的数据。

·选择键{▲}/{▼}:光标上下移动；{＜}{＞}：左右移动光标/其它选择；{←}: 确认选择；·模式转换[CNFG]：（软键）从主屏模式到设置（Configuration）模式；[MEAS]：从主屏模式到测量（Measure）模式；[MEM]：从主屏模式到存存储（Memory）模式；{ESC}：从各状态返回到主屏状态。

·其它操作{ESC}：返回上一屏。

2．屏幕功能距离：S：斜距；H：水平距；V：参考高度；竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。

3．开机程序（9）开机后，仪器自检。

选择文件。 3、按测站点输入（F1），再按NEZ，输入测站
O点的坐标（x0,y0,Z0）；并在仪高一栏中， 输入仪器高。
全站仪功能简介
4、按后视（F2），再按NE/AZ，输入后视点A的 坐标（xA, yA）；若不知A点坐标而已知坐标 方位角，则可再按AZ，在HR项输入的值。瞄准 A点，按YES。
5、按放样（F3）：输入待放样点B的坐标 （xB,yB,HB）及测杆单棱镜的镜高后，按角度 （F1）。使用水平制动和水平微动螺旋，使显 示的dHR=0，即找到了O—B点的方向，指挥持测 杆单棱镜者移动位置，使棱镜位于OB方向上。
若要测出水平角∠AOB，则： o
全站仪功能简介
A
B
a
b
当精度要求不高时——只需半测回：
瞄准A点——置零（0SET）——
瞄准B点，记下水平度盘HR的
O
大小。
A B
（现 场 演 示）
全站仪功能简介
a
o
b
当精度要求高时：——可用测回法
步骤同用经纬仪操作，配置度盘时，
A
可以用“置盘”（H SET） O
二、全站仪简介
徕卡TPS700系 列卓越中文全 站仪
拓普康GTS 332W 全站仪
全站仪功能简介
索佳10系列全站仪
尼康DTM801 系列全站仪
宾得全站仪 PTS V2
全站仪介绍
全站仪功能简介
南方NTS 202 205全站仪
三、全站仪的功能介绍
1．角度测量
（1）功能：
测水平角
O
竖直角
（2）方法：与经纬仪相同。
全站仪功能简介
全站仪的发展趋势（以徕卡为例）
哇噻！！！
—— 全站仪的本地化！

锁定跟踪测量
遥控测量
仪器上连接一个无线调制解调器，持镜人携带 一个内置无线传输的遥控键盘，仅一人就可以 在镜站上轻松自如的实现对全站仪所有功能的 遥控，就如同操作全站仪上的键盘。这项功能 也是在马达驱动、自动照准功能的基础上开发 的。
遥控测量模式可以真正实现单人或镜站测量模 式，在目标点处获得更多综合性、变化的信息， 以及更快地到达放样点和检查放样精度，独立 完成一些小规模测量工程。
人生得意须尽欢，莫使金樽空对月。 10:47: 2710: 47:27 10:47 10/16 /2020 10:47:27 AM
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20 .10.16 10:47 :2710 :47Oc t-201 6-Oct- 20
加强交通建设管理，确保工程建设质 量。10 :47:2 710:4 7:271 0:47Friday, October 16, 2020
仪器介绍: 索佳测量机器人可实现对目标 的快速判别、锁定、跟踪、自 动照准，可以在大范围内实施 高效的遥控测量。使遥控测量 操作中的种种不便成为历史。 系统特点: 高新技术的体现全站仪的新旗 舰 新一代高精度测距技术－－ RED-tech EX 全球领先的突破性测角技术
GPT-9000A彩屏 WinCE测量机器人
TCA2003/1800
产品描述：
既可人工操作也可自动操作，既可 远距离遥控运行也可在机载应用程 控下使用，在精密工程测量、变形 监测等应用领域中无可匹敌
系统特点：
世界上最高精度的全站仪：测角精 度（一测回方向标准偏差）0.52 ，测距精度 1mm+1ppm 具有ATR功能的TCA2003/1800 全站仪，白天和黑夜（无需照明） 都可以工作，合作目标只是普通的 反射棱镜 可通过GeoBasic工具，用户可自 开发机载应用软件；

2）高程测量原理
（3）方法
1) 输入测站X，Y，H，仪器高i，棱镜高t。 2) 瞄准后视点，将水平度盘读数设置为测站至
后视点的坐标方位角。
3) 瞄准目标棱镜点，按测量键。
后视点
待测量点
测站点
4、点位放样
（1）功能：
根据设计的待放样点P及已知点的坐标， 在实地标出P点的平面位置及填挖高度。
X
待放样点P
组成部分： 电源 测角系统 测距系统 数据处理部分 通讯接口 存储器 显示屏及键盘等
1、组成部分（拓普康TPS-330）
手柄
物镜
粗瞄镜
显示器
光学对中器
水平制动、微动 螺旋
基座
操作健 整平脚螺旋
组成部分
调焦手轮
目镜 管水准器 计算机连接插口
电池 竖直制动、微动
螺旋
圆水准器
南方测绘NTS-355R全站仪
（5）、附件
棱镜
棱镜对中杆
脚架
木脚架
铝脚架
三、全站仪操作系统简介（南方NTS-355R ）
操作键盘
显示面板
显示: 显示屏使用液晶点阵显示，每屏4行，每行20个字符。 通常，上面三行显示测量数据，最下面一行显示对应于 功能键的功能信息，这些功能信息随测量模式的不同而变 化。
南方测绘NTS-355R 操作面板
通过观测两已知点即可确 定一新点的坐标。坐标系 为：第一个点作为坐标原 点，而第一点到第二点的 方向作为N（轴）方向。
全站仪操作注意事项
1、运输仪器时，应采用原装的包装箱运输、搬动。
2、近距离将仪器和脚架一起搬动时，应保持仪器竖直向上。 3、拔出插头之前应先关机。在测量过程中，若拔出插头，
则可能丢失数据。 4、换电池前必须关机。 5、仪器只能存放在干燥的室内。充电时，周围温度应在
