PN结正向压降与温度关系的研究实验报告
实验报告：PN结正向压降与温度关系的研究实验
摘要：
本实验旨在研究PN结正向压降与温度之间的关系。通过改变PN结的温度，测量对应的正向压降，并分析得出结论。实验结果表明，PN结的正向压降与温度呈正相关关系。
引言：
PN结是半导体器件中的重要组成部分，其正向压降是衡量PN结导通能力的重要参数。正向压降与温度之间的关系对于理解和优化半导体器件的性能具有重要意义。因此，研究正向压降与温度之间的关系对于半导体器件的应用具有重要的理论和实际意义。
实验材料和方法：
1.实验材料：PN结样品、测量仪器（包括数字万用表、恒流源等）。
2.实验方法：
a.搭建实验电路，将PN结样品连接到恒流源，设置合适的电流值。
b.测量不同温度下PN结的正向压降，记录实验数据。
c.对实验数据进行处理和分析，得出结论。
实验结果： 在实验过程中，我们固定了恒流源的电流值为I=10mA。通过改变PN结的温度，在不同温度下测量了对应的正向压降数据，将实验数据整理如下：
温度(℃)正向压降(V)
250.6
300.65
350.68
400.7
450.72
500.75
550.78
600.82
讨论和结论：
实验结果表明，PN结的正向压降与温度呈正相关关系。这可能是由于温度升高导致了载流子在PN结中的增加，进而导致了正向电流的增加，从而使正向压降增加。此外，温度升高还可能导致半导体材料的电阻变化，进而影响了正向压降。
综上所述，通过对PN结正向压降与温度关系的研究实验，我们发现正向压降与温度呈正相关关系。这对于理解PN结的导通特性和优化半导体器件的性能具有重要意义。
附录：实验数据表格 温度(℃)正向压降(V)
250.6
300.65
350.68
400.7
450.72
500.75
550.78

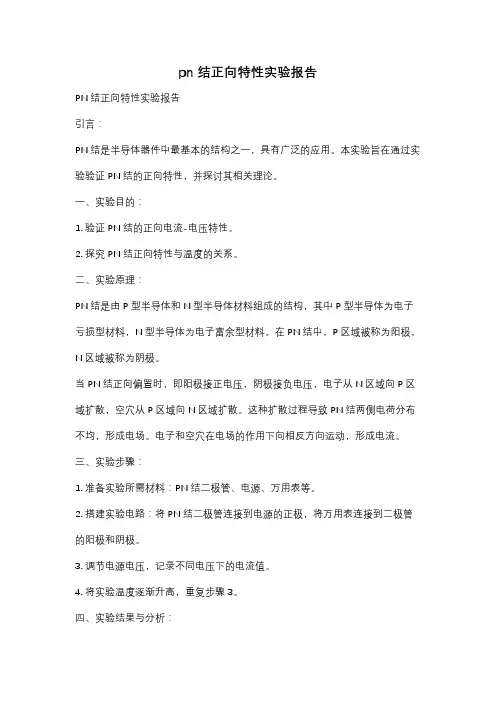

pn结正向特性实验报告
PN结正向特性实验报告
引言：
PN结是半导体器件中最基本的结构之一，具有广泛的应用。本实验旨在通过实验验证PN结的正向特性，并探讨其相关理论。
一、实验目的：
1. 验证PN结的正向电流-电压特性。
2. 探究PN结正向特性与温度的关系。
二、实验原理：
PN结是由P型半导体和N型半导体材料组成的结构，其中P型半导体为电子亏损型材料，N型半导体为电子富余型材料。在PN结中，P区域被称为阳极，N区域被称为阴极。
当PN结正向偏置时，即阳极接正电压，阴极接负电压，电子从N区域向P区域扩散，空穴从P区域向N区域扩散。这种扩散过程导致PN结两侧电荷分布不均，形成电场。电子和空穴在电场的作用下向相反方向运动，形成电流。
三、实验步骤：
1. 准备实验所需材料：PN结二极管、电源、万用表等。
2. 搭建实验电路：将PN结二极管连接到电源的正极，将万用表连接到二极管的阳极和阴极。
3. 调节电源电压，记录不同电压下的电流值。
4. 将实验温度逐渐升高，重复步骤3。
四、实验结果与分析： 实验数据如下表所示：
电压（V） 电流（mA）
0.2 0.01
0.4 0.03
0.6 0.05
0.8 0.07
1.0 0.10
从实验数据可以看出，当电压增大时，电流也随之增大。这符合PN结正向特性的基本规律。
根据理论知识，当PN结正向偏置时，电流与电压之间存在指数关系。即电流随电压呈指数增长。这是因为随着电压的增大，电子和空穴的扩散速度增加，导致电流增大。
此外，实验还发现PN结的正向特性与温度密切相关。随着温度的升高，PN结的电流-电压特性曲线整体上会右移。这是因为温度升高会增加载流子的热运动，使得电子和空穴更容易穿过PN结，从而导致电流增大。
五、实验结论：
通过本实验，我们验证了PN结的正向电流-电压特性，并探究了其与温度的关系。实验结果表明，PN结的电流随电压呈指数增长，且随着温度的升高，整体上会右移。

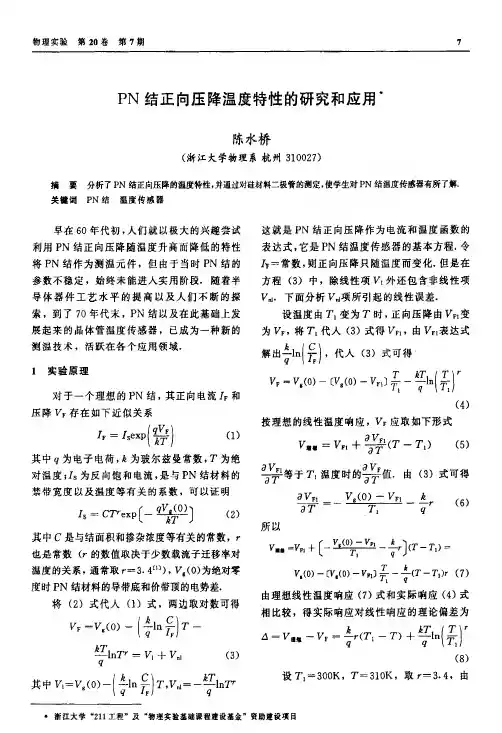

PN结正向压降与温度关系的研究和应用
一、实验目的
1、了解PN结正向压降随温度变化的基本关系式。
2、在恒流条件下，测绘PN结正向压降随温度变化的曲线,并由此确定其灵敏度和被测PN结材料的禁带宽度。
3、学习用PN结测温的方法。 二、实验原理
图1 p-n结基本结构
价带顶部激发电子到导带相当于共价键上缺少一个电子
而出现一个空位置，而在晶格间隙出现一个导电电子。空状
态带有正电荷，叫“空穴”。
空穴能导电，具有有效质量。
**npmm
3.PN结的形成
当p型半导体和n型半导体接触在一起时,在两者的交界面处存在着一个过渡区,通常称为p-n结.
三、实验仪器
• TH-J型PN结正向压降与温度关系测量仪 • 五芯电缆一根
四、实验步骤
1、实验系统的连接
控制电流开关置“关”的位置，此时加热指示灯不亮，接上加热电源
线及信号传输线将样品室与仪器相连。注意定位标记。拆除时应拉插头外套不可硬拉和转动。
2、 V ~T的测量和调零 开启仪器背部的电源开关，加热数分钟后，将“测量选择”开关（以
下简称K）拔到 档，由“ 调节”使 =50µA，记下当时温度值。
将K拔到△V档，由 “△V调零”使△V=0。 3、 测曲线
开启加热电源（指示灯亮）加热电流范围0.2～0.3A，并记录△V和T值，按每改变10mV立即读取相应T值。为使整个实验符合热力学
条件，在实验过程中升温速度要慢。
4、求被测PN结正向压降随温度变化的灵敏度S（ ） F
/mvC
作 曲线，求斜率S。
五、实验数据记录 V (mv) -5 -10 -15 -20 -25 -30 -35 -40 -45 -50 -55 -60 -65 -70
T( C) 24.1 26.4 28.6 30.8 33.0 35.2 37.4 39.5 41.7 43.8 46.0 48.2 50.3 52.4
实验起始温度： 21.4℃ 工作电流： = 50µA
起始温度时的正向压降： 573mV 六、数据处理过程及结果、结论
1 PN结正向压降与温度关系的研究和应用
[前言]
早在六十年代初，人们就试图用PN结正向压降随温度升高而降低的特性作为测温元件，由于当时PN结的参数不稳定，始终未能进入实用阶段。随着半导体工艺水平的提高以及人们不断的探索，到七十年代时，PN结以及在此基础上发展起来的晶体管温度传感器，已成为一种新的测温技术跻身于各个应用领域了。
众所周知，常用的温度传感器有热电偶、测温电阻器和热敏电阻等，这些温度传感器均有各自的优点，但也有它的不足之处，如热电偶使用温度范围宽，但灵敏度低、线性差且需要参考温度；热敏电阻灵敏度高、热响应快、体积小，缺点是非线性，这对于仪表的校准和控制系统的调节均感不便；测温电阻器如铂电阻虽有精度高、线性好的长处，但灵敏度低且价格昂贵；而PN结温度传感器则具有灵敏度高、线性好、热响应快和体积轻巧等特点，尤其是温度数字化、温度控制以及用微机进行温度实时讯号处理等方面，乃是其它温度传感器所不能比拟的，其应用势必日益广泛。目前结型温度传感器主要以硅为材料，原因是硅材料易于实现功能化，即将测温单元和恒流、放大等电路组合成一块集成电路。美国Motorola电子器件公司在1979年就开始生产测温晶体管及其组件，如今灵敏度高达100mV／℃、分辨率不低于0.1℃的硅集成电路温度传感器也已问世。但是以硅为材料的这类温度传感器也不是尽善尽美的，在非线性不超过标准值0.5％的条件下，其工作温度一般为-50℃～150℃，与其它温度传感器相比，测温范围的局限性较大，如果采用不同材料如锑化铟或砷化镓的PN结可以展宽低温区或高温区的测量范围。八十年代中期我国就研制成功一SiC为材料的PN结温度传感器，其高温区可延伸到500℃，并荣获国际博览会金奖。自然界有丰富的材料资源，而人类具有无穷的智慧，理想的温度传感器正期待着人们去探索、开发。
[实验目的]
1. 了解PN结正向压降随温度变化的基本关系式。
