步进梁式加热炉炉底机械生产制造工艺浅析

步进梁式加热炉炉底机械生产制造工艺浅析

步进梁式加热炉炉底机械生产制造工艺浅析摘要：加热炉是轧钢生产企业主要的耗能设备。

而步进式加热炉炉底机械装置作为一种重要的冶炼设备被广泛应用于钢冶炼行业。

其中炉底机械水梁是一种较为复杂的焊接结构产品，并且具有较高的技术要求。

本文对步进式加热炉进行概述并针对炉底机械装置的生产过程做一总结，为以后同类设备的生产提供宝贵的生产经验。

关键词：加热炉；炉底机械水梁；焊接结构1、步进梁式加热炉的概念步进式加热炉是靠专用步进机构使钢坯在炉内移动的一种机械化炉子。

按其步进机构不同又分为步进梁式、步进底式、步进梁底组合式三种炉型。

其工作原理是依靠油缸的推力，步进梁底作上升、前进、下降、后退周期循环，将装入炉内加热的钢坯一步一步地向出料端运送。

反之，它又能作前进、上升、后退、下降逆循环，将炉内钢坯一块一块地从进料端退出。

2、步进梁式加热炉的发展上下加热的步进式加热炉是美国“裘面燃烧”公司首创的。

第一批炉子于六十年代中期投产，在美国和日本运行很正常，后来成为日本和欧洲新建热轧带钢厂加热炉的主要炉型。

七十年代，我国从日本引进的武钢1700热轧带钢设备时有3座步进梁式加热炉。

八十年代宝钢2050轧机从法国“斯坦因”公司引进3座现代化步进梁式加热炉炉型。

而后我国在引进、消化、移植的同时，结合我国的国情按这种炉型设计出我国的步进梁式加热炉，填补了国内设计的空白。

七十年代以来，我国钢铁、机械等企业扩建、改造时先后设计建设不同类型步进式加热炉。

近年，鞍钢半连轧总体技术改造，1780热轧带钢工程，配合轧机生产能力建设技术装备水平高的上下供热板坯步进梁式加热炉，1700热轧工程建两座步进梁式加热炉。

由北京凤凰工业炉有限公司设计，并以总承包方式承建施工。

他们设计和建造的步进梁式加热炉，无论是炉型结构、炉衬结构、设备技术装备水平、控制水平，还是产品加热质量和能耗指标，均属世界先进水平，国内领先水平。

3、步进梁式加热炉的优点和推送式连续加热炉相比，步进梁式加热炉具有以下优点：①可以加热各种形状的料坯，特别适合推送式炉不便加热的大板坯和异型坯；②生产能力大，炉底强度可以达到800～1000kg/（m2・h），与推送式炉相比，加热等量的料坯，炉子长度可以缩短10%～15%；③炉子长度不受推送比的限制，不会产生拱料、粘连现象；④炉子的灵活性大，在炉长不变的情况下，通过改变料坯之间的距离，就可以改变炉内料块的数目，适应产量变化的需要。

步进梁式加热炉炉用机械设备操作规程毕业论文

步进梁式加热炉炉用机械设备操作规程毕业论文

步进梁式加热炉炉用机械设备操作规程目录1、前言 (3)2、炉底机械操作规程 (3)2.1设备概要 (3)2.2炉底机械技术性能与参数 (4)2.3炉底机械各部件组成与原理 (4)2.4炉底机械各部件维护 (5)2.5炉底机械各部件的检修与更换 (6)3、液压系统操作规程 (7)3.1功能 (7)3.2液压系统主要参数 (7)3.3液压系统主要组成 (7)3.4液压系统各装置的功能原理 (7)3.5液压系统的工作介质 (7)3.6液压系统清洁度的要求 (7)3.7液压系统的维护..............................................8~111、前言本操作规程适用于步进梁式加热炉（以下简称加热炉）炉用机械设备的日常维护与检修。

加热炉的流程为：钢坯由滚道送至加热炉装料端，在确定炉有足够空间后，钢坯被送入炉至第一坯料位，在炉进行加热的钢坯通过步进梁的运动从入炉尾送到出炉侧完成钢坯加热工作。

钢坯运行至出料端炉出料位后，得到信号的出料机打开，开始出料。

加热炉基本参数：1.1加热炉炉型：步进梁式加热炉（常规炉）1.2设计加热能力：10t/h 碳钢（冷装）1.3加热坯料的钢种：20#1.4加热坯料规格：直径：60mm×2000~3000mm和70mm×2000~3000mm1.5坯料加热温度：出料温度：1150～1280℃1.6坯料装炉温度：环境温度下冷装;1.7装、出料方式：滚道装料、顶钢机出料1.8炉水梁冷却方式：水冷却（要提供软水）1.9燃料种类：天然气、低发热值：35530kJ/m31.10预热方式：蓄热体预热2、炉底机械操作规程2.1 设备概要炉底机械用来支撑加热炉平移框架和框架上的水梁立柱与炉的钢坯，并使钢坯在炉沿炉长方向作步进移动的设备。

步进梁的运动是按照矩形轨迹运动的，即分别进行升降和平移运动。

炉底机械按工艺操作要求需要实现：上升、前进、下降、后退等动作。

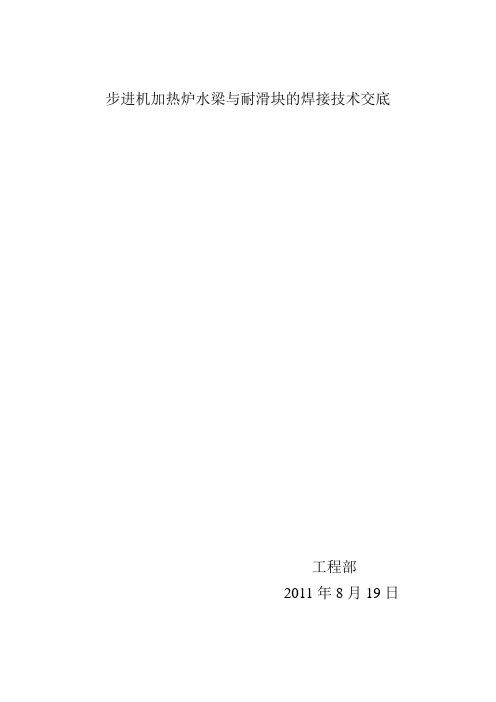

步进机加热炉水梁与耐滑块的焊接技术交底

步进机加热炉水梁与耐滑块的焊接技术交底

步进机加热炉水梁与耐滑块的焊接技术交底
工程部
2011年8月19日
步进机加热炉水梁与耐滑块的焊接
一、材质：管16mnφ114X16
滑块：C O2O
二、焊材：A412 φ3.2φ4，烘干温度按焊条说明书要求进行烘干。

三、预热温度及层间温度：400℃—700℃，加热方法：氧、乙炔火焰加热。

四、焊接修补程序：
1、碳弧气创清除旧垫及焊肉，不要伤及管材。

2、用砂轮打磨清除干净管上焊接部位焊肉及锈、油等。

3、用渗透法检测管的焊接部位及滑块确认无裂纹等缺陷，方可施焊。

4、隔离层的焊接：面积大小根据滑块大小而定；厚度根据新焊滑块与原有滑块的高低一致而定。

焊材为A412.
5、焊脚长度为两焊接件（16mnφ114X16管，滑块厚度）较薄一侧厚度为焊脚长度。

6、滑块与管材连接部位采用封闭焊，收弧时采用回弧焊法弧坑填满。

7、焊接时防止管材变形，采用每块滑块焊完一遍或一道后，即改焊另一块，避免温度过高引起变形。

8、焊接过程认真检查，发现裂纹等缺陷及时清除并补焊。

9、焊接完毕，氧、乙炔加热至400℃—700℃采用保温棉保温缓冷，保温时间为：48小时。

10、保温完毕打开后用渗透法检验确认无裂纹为合格，如发现裂纹缺陷，用砂轮或气创清除，补焊要求同前。

注：应配备10倍放大镜一块，电子测温仪：0—1000℃一台。

步进式加热炉水梁技术的采用

步进式加热炉水梁技术的采用

步进式加热炉水梁技术的采用作者：张琨来源：《中国科技博览》2013年第31期[摘要]步进式加热炉替代推钢式加热炉，其中的关键技术之一就是水梁技术的采用。

无论是设计阶段还是施工阶段，水梁都是步进式加热炉工程的关键部位。

以某钢厂高线工程配套的120吨/小时双蓄热步进式加热炉为例，介绍水梁技术应用过程中的关键控制环节。

[关键词]加热炉步进式水梁中图分类号：TG155.1+2 文献标识码：TG 文章编号：1009―914X（2013）31―0384―01一、工程概况1.炉型：高效蓄热步进梁式加热炉。

2.钢种：普碳钢、优碳钢、低合金钢、优质碳素结构钢、冷镦钢、弹簧钢、焊条钢。

3.产量：120t/h。

4.燃料：转炉煤气，最高低发热值Qd：1500kCal/Nm3；接点压力：压力8 000Pa～10 000Pa。

二、水梁的设计1.该加热炉纵水梁设有6根固定梁、4根活动梁。

可以满足12 000mm单排和6 000mm双排料钢坯规格的装炉要求。

2.水平支撑梁由双根厚壁无缝钢管组成，其断面系数大、刚度好、对钢坯遮蔽小。

支撑梁立柱采用无缝钢管套管式结构，外管采用厚壁无缝钢管，内管采用普通无缝管。

立柱顶部采用鞍座密封，鞍座与纵向支撑梁焊在一起。

立柱冷却采用外管进水内管排水。

3.立柱与纵向水平支撑梁采用刚性焊接结构连接。

4.加热炉水梁采用两种不同材质的热滑道，根据不同段的炉温和钢坯温度，两段滑道采用不同合金垫块。

低温段采用ZGCr25Ni20Si2耐热合金垫块的半热滑道，垫块高度约70mm；高温段采用ZGCr25Ni3lWNbRE的高温合金垫块的全热滑道，卡固式安装。

垫块高度约l00mm。

5.错位梁是水梁进入均热段后错位布置，这样，钢坯在加热段形成的水管黑印进入均热段由于水梁位移而脱离滑道，黑印逐步消失，而钢坯在均热段滑道尚未形成明显的黑印即准备出炉。

采用直线滑道的钢坯黑印温差为40℃～50℃，采用错位梁后钢坯黑印温差可减少20℃～30℃。

步进梁式加热炉设备安装技术

步进梁式加热炉设备安装技术
４ ｍ） 左 右下托 轮轴 向 中心线 与炉 子横 向中 ｍ 、
板 的平 面位置 ， 固定立柱 在 炉底 钢结 构水 使 平 面上 的位置纵 横 向中心偏差 均在 １ 内 ， ｍｍ
然后用 固定板 上 的螺栓 把 固定 板在炉底 钢结
构上 固定好 。
心线 距离 相等或 平行 （ 差不 大 于 ０ ５ ｍ） 相 ．ｍ 。 这 两者超 差时 ， 可用千斤 顶进行 矫正 ， 使之 达 到 安装精 度要求 。 ｅ 提 升框 架 的纵 向 中 心线 应 与 炉 子 纵 ．
场 固定 ， 固定好后直接放在斜轨底 座上 。
．
・
３１ ・
ａ 框架（ ． 带托轮 ） 梁落位在斜轨底座 纵 上 之前 ， 为防纵梁倾 倒 ， 事先放 置好 临时用 应 的支 承垫凳 或其 它防倒装 置 。
ｂ ．左 、 右纵梁 的下托 轮应 处 在提 升 行程
止 前后 移动 。
纵 、 中心 线偏 差 控 制 在 ±ｌ 横 ｍｍ。地 脚 螺 栓 是直 接埋在 基础 内， 可进 行斜轨 底 座的 固定 ， 即紧 固地脚螺 栓 。
面 的标 高 。对 照土建 工程施 工及 验 收规范进 行 验收 ， 达不 到合格要 求应及 时处 理 。
ｂ ．埋设 中心标 板 、 准点 。 基
ｂ ．将各 固定 立柱 连 同 固定 板 插 人 炉 底 钢结构 ，即安 装 固定 立柱 的位 置 。调 整 固定
ｃ ．组装 连 接 前 后 纵 梁 连 接 板 和 提 升 框 架横 梁或米 字梁 。所 用 连接 螺 栓 （ 铰 孔螺 含 栓） 连接 后 紧 固力 应 为 七 成 左 右 ， 梁 的连 使 接 面间 隙降到最低 。 ｄ ．检查 提升框 架 的对角 线 （ 相差 不大 于

钢铁厂步进式加热炉水梁立柱安装技术

钢铁厂步进式加热炉水梁立柱安装技术

Equipment technology 装备技术123钢铁厂步进式加热炉水梁立柱安装技术姚习红刘敏(武汉城市职业学院湖北武汉 430064)中图分类号：K928 文献标识码：B 文章编号1007-6344（2017）06-0123-01摘要：随着轧制工艺的创新和优化，在轧制工艺中广泛应用步进式加热炉。

水梁立柱安装是加热炉安装的关键工序，水梁立柱的安装精度直接影响加热炉的运行工况和使用寿命，本文小结了步进式加热炉水梁立柱安装技术。

关键词：步进式加热炉;水梁立柱;安装技术1 概述为了提高连铸坯料的轧制温度，步进式加热炉在轧制工艺中广泛应用。

步进式加热炉运行工况对加热炉机械设备安装质量要求高，对水梁立柱的安装精度要求严格，尤其是立柱的垂直度精度要求更高。

立柱纵向、横向垂直度允许误差分别为1/1000(预拉前)和0.5/1000（焊接后）。

立柱的垂直度在施工过程中受焊接应力和环境温差的影响,允许误差值是动态的，传统安装方法很难控制,在施工中需要投入大量的施工资源和时间。

通过几座加热炉的安装实践，总结出水梁立柱垂直度调节的简易方法，节约资源，缩短安装工期。

2 水梁立柱安装加热炉水梁立柱常规找正方法：使用多组垫片对立柱进行预定位（立柱上焊接垫板，在垫板与加热炉底板之间垫上若干组垫片），再在立柱0度和90度两个方向上焊接带调节螺栓（花篮螺栓）的斜撑，使斜撑一端固定在水梁立柱上，另一端固定在加热炉炉底板上，通过调整花篮螺栓来达到调整立柱垂直度的目的。

使用斜撑调整立柱垂直度的过程很繁琐，一根立柱需要几个工人反复多次调整，另外，使用斜撑调整完成后的立柱在未焊接时，极易受到外界环境因素（如施工环境温差）影响，立柱放置一段时间后垂直度偏差超标，因此，斜撑的方法调整立柱垂直度效率不高，同时还不稳定。

为了提高加热炉立柱安装效率，简化立柱垂直度的找正过程，通过几座加热炉立柱垂直度控制的安装实践，小结步进式加热炉水梁立柱安装技术如下。

步进梁式加热炉技术

步进梁式加热炉技术
BSIET has been awarded with 30-odd national science & technology prizes and national excellent design prizes, 3y and Beijing city excellent design and achievement prizes, and hundreds of national patents. Dozens of projects have created the new records of the Chinese enterprises.
BSIET has served more than 70 iron and steel enterprises in China, and has its achievements in more than 20 countries such as India, Malaysia, Brazil, Viet Nam, Bangladesh, the Philippines, Zimbabwe, Angola, Peru and Saudi Arabia, etc.
在步进梁式加热炉领域，首钢国际工程公司于 2009 年完成的大型在线液态排渣高温硅钢步进梁式加热炉， 被誉为业内最具技术含量的加热炉工程。
首钢国际工程公司可以提供以下各种炉型的咨询、设计、设备成套及工程总承包服务：
Since the initial comprehensive accomplishment of engineering of reheating furnace for rolling mill of Shougang Group in the 70s of last century, BSIET has now become the considerably unopposed company integrated with research, innovation, design and engineering in domestic reheating furnace field. With its continuous devotion to development and innovation of reheating furnace technology, full play of advantages of enterprise design institute and the technology progress of Shougang Group, BSIET has attained perfect technology reserve and abundant reference projects in reheating furnaces of pusher type, walking hearth type and walking beam type.

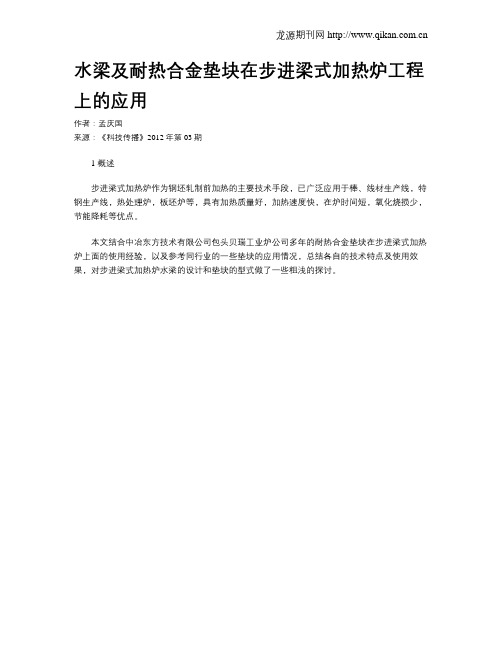

水梁及耐热合金垫块在步进梁式加热炉工程上的应用

水梁及耐热合金垫块在步进梁式加热炉工程上的应用

龙源期刊网
水梁及耐热合金垫块在步进梁式加热炉工程上的应用
作者：孟庆国
来源：《科技传播》2012年第03期
1 概述
步进梁式加热炉作为钢坯轧制前加热的主要技术手段，已广泛应用于棒、线材生产线，特钢生产线，热处理炉，板坯炉等，具有加热质量好，加热速度快，在炉时间短，氧化烧损少，节能降耗等优点。

本文结合中冶东方技术有限公司包头贝瑞工业炉公司多年的耐热合金垫块在步进梁式加热炉上面的使用经验，以及参考同行业的一些垫块的应用情况，总结各自的技术特点及使用效果，对步进梁式加热炉水梁的设计和垫块的型式做了一些粗浅的探讨。

步进式加热炉水梁应用技术

步进式加热炉水梁应用技术
点 压 力 ： 力 ８Ｏ ０ ａ～１ ０ Ｐ 。 压 ０Ｐ ０Ｏ ０ ａ
靠 近炉底处包扎层减 薄 ， 目的是为了减少氧化铁皮 落入水封
槽， 而且 还可 以减 小 炉 底 开 洞 处 的 散热 损 失 。
一
二、 水梁 的设计
一
自流 浇 注 料
硅 酸 铝纤 维毯
６ ｒｍ ０ ａ
２ ｍｍ ０ ８ｍｍ ０
的炉温和钢坯温度 ， 两段 滑道采 用不 同合 金垫块 。低温段采 用 Ｚ Ｃ ２ Ｎ２ Ｓ Ｇ ｒ５ ｉ０ ｉ ２耐热合 金垫块 的半 热滑道 ，垫块 高度约 ７ ｍ 高温段采用 Ｚ Ｃ ２ Ｎ３ＷＮ Ｒ ０ ｍ； Ｇ ｒ５ ｉ １ ｂ Ｅ的高温合金垫块 的全 热滑道 ， 固式安装。垫块 高度 约 ｌＯ ｍ。 卡 Ｏｍ ５ ． 错位梁是水梁进入均热段后错 位布置 ， 这样 ， 钢坯在加 热段形成的水管黑印进入均热段 由于水梁位移而脱离滑道 ，
黑印逐步消失 ， 而钢 坯 在 均 热段 滑道 尚未 形 成 明显 的黑 印 即
符合 Ｇ ／１２ ８ Ｂ８ ６ — ７和 Ｇ ／１３ ８ Ｂ８６ — ７的较高级精度要求 。（ ） ４ 钢 材 的表面质量应符合 国家 现行标准 。 ５ 当钢材表面有锈蚀 、 （） 麻点或划痕 等缺 陷时， 其深度不得大于钢材厚度负偏差 的一
３立柱 与纵 向水平支撑梁采用刚性焊接结构连接。 ．
４加 热 炉 水 梁 采 用 两 种 不 同材 质 的热 滑 道 ， 据 不 同段 ． 根
明书， 并符合设计要求 。 对材质有疑义时 ， 应按 国家现行有关 标准规定抽样检查。 于制造水梁立柱的钢管应是同一家生 用
产 厂 同一 批 生 产 的钢 管 ， 防 止 出 现 由于 管 子 上 的允 许 公 差 以 点 不 同而 引 起 的 管 子 外径 的尺 寸 变 化 。 管 的尺 寸 公 差必 须 钢

步进梁式加热炉水梁安装技术

步进梁式加热炉水梁安装技术
5） 对口时要保证设计的焊接间隙，可在立柱与纵 梁的接口处垫 4mm 厚的钢板条，对好各口，间断旱牢 后抽出板条，先用氩弧焊焊一层，再用手工电弧焊方式 填充盖面。焊接时注意焊材的选用。
（ China No． 1 Metallurgical Construction Group Co． ，Ltd． ，Wuhan，Hubei 430083，China）
Abstract： Based on the installation of the water beam of walking beam type heating furnace in Wuhan Iron and Steel
受限制而加热能 力 大，钢 坯 不 会 划 伤，加 热 黑 印 轻，入 炉钢坯厚 度 可 以 任 意 变 换，适 合 加 热 异 型 断 面 钢 坯。 而水梁是步进式加热炉的关键设备，它不仅关系着炉 子的能耗，坯料的断面温度，其安装技术更是关系着坯 料的加热质量，决定着炉子的使用寿命，目前存在几种 安装方法，该文将 以 武 钢 二 热 轧 加 热 炉 水 梁 安 装 技 术 为例进行阐述。 1 水梁系统简介
技术。
［关键词］加热炉； 步进梁； 安装
［中图分类号］TU745． 2
［文献标识码］ A
［文章编号］1002-8498（ 2012） S0-0198-03
Installation of the Water Beam of Walking Beam Type Heating Furnace
Xu Jun
Group，the installation of stand column and water beam are introduced．
Key words： heating furnace； walking beam； installation

步进梁式加热炉汽化冷却装置的设计探讨

步进梁式加热炉汽化冷却装置的设计探讨

步进梁式加热炉汽化冷却装置的设计探讨摘要：重点介绍了南钢新中棒180t/h步进梁式加热炉汽化冷却装置的组成、基本原理、结构及使用效果。

对同类加热炉的设计具有一定的指导作用。

关键词：步进梁式；加热炉；汽化冷却；中图分类号：tg155.1+21引言步进梁式加热炉具有加热速度快、加热均匀、烧损少，可调节装钢量、减少和防止钢坯脱碳、可防止拱钢和粘钢，易出空炉料、可缩短凉炉检修和开炉升温周期、易于采用计算机对钢坯跟踪等优点。

轧钢加热炉冷却构件的冷却有工业水冷却和汽化冷却两种方式。

工业水冷却存在以下问题：水中含钙镁离子、溶解氧和杂物、影响轧机生产；为防结垢，水温控制在小于等于55度，致使循环水量大，能耗高；有室外冷却水系统，占地大；水温低致使钢坯黑印加重。

余热不回收，不能直接回收投资。

步进梁式加热炉的水梁和立柱采用汽化冷却的优点：1.在水梁和立柱中循环流动的水是软水，能延长水梁和立柱的使用寿命，减少停炉维修时间，增加了轧制产量。

2.由于在水梁和立柱中的循环水温度比较高，能减轻钢坯的黑印，提高了待轧坯料的加热质量。

3.汽化冷却装置能产蒸汽，回收热能，降低能耗，节能效益显著。

4.较之水冷却，布置紧凑，补充水量少，有效回收热能。

5.汽化冷却装置的一次性投资虽然比较大，但能回收蒸汽，节约用水，投资回收约需2年～2年6个月。

目前国内大部分轧钢加热炉已采取汽化冷却技术。

2.南钢步进梁加热炉汽化冷却装置2.1、加热炉主要参数以南京钢铁厂新中棒180t/h步进梁式加热炉工程为例，本工程设步进梁式加热炉一座，加热炉额定生产能力为180t/h（冷坯），有效炉长为42.96m、炉宽13.1m、炉底有效面积600m2；加热钢种为优质碳结钢、合金结构钢、冷镦钢、齿轮钢、弹簧钢、轴承钢、易切钢和锚链钢等。

加热炉设两套液压步进机构、两套提升和平移框架；按其功能分：均热段炉温：1200～1220℃，加热段炉温：1240～1260℃；预热段炉温：1000～1150℃。

步进梁式加热炉液压配重系统的研发与应用.PPT

步进梁式加热炉液压配重系统的研发与应用.PPT
北京首钢国际工程技术有限公司
Beijing Shougang International Engineering Technology Co., Ltd
步进梁式加热炉液压配重系统的研 发与应用
主讲人：张彦滨
1.背景
• 目前，无论是棒线材轧线还是板带轧线所配置的加热炉都以步进式居多， 步进式加热炉以其承载能力大、钢坯温度控制灵活、运行平稳可靠等优点在轧 钢生产中发挥着重要作用。 步进式加热炉的步进机构主要由固定梁、步进梁、升降缸、平移缸及驱动 液压系统组成。其中步进梁的上升和下降由升降油缸沿升降导板斜面驱动，前 进和后退由平移油缸驱动。步进式加热炉通过步进梁的上升（从固定梁托起钢 坯）、前进（钢坯前移）、下降（钢坯落在固定梁上）和后退（空载返回）的 循环动作完成钢坯的加热和输送。步进梁的荷载非常大，在步进的动作循环中 的最大出力是升降缸将步进梁和钢坯托起的行程。由于荷载大，多采用2个或4 个高压大流量的升降油缸完成，下降时由于重力，步进梁可自动落回，升降缸 无须出力。步进梁下降时重力做功的能量都变成了热量，未得到充分利用。针 对以上情况，首钢国际工程公司技术团队研发了液压配重系统，该技术已获国 家发明专利,专利号ZL 2012 2 0200229.6。其特点是在步进梁升降机构中配置 了一组“液压弹簧”，“液压弹簧”由2个配重油缸和蓄能器组成。液压弹簧可 将步进梁在下降时的能量以压力能的形式蓄存起来，当步进梁上升时作为辅助 动力补原理和技术特点
液压配重系统的工作原理
关闭相关阀门，补油泵装置电机启动带动补 油泵给蓄能器组充液，达到一定压力后，压力继 电器发讯，电机停止转动，打开关闭阀门，蓄能 器和配重缸相通处于一定压力下的工作状态。当 步进梁上升时，蓄能器中的油液进入配重缸的无 杆腔，助推步进梁上升；当步进梁下降时，配重 缸无杆腔中的油液被压回蓄能器中，这样反复工 作。运行一段时间后，如果蓄能器中油液压力降 低，也就是油液有泄漏，压力继电器会发讯启动 补油泵给蓄能器充液，直到达到压力设定值，压 力继电器发讯，停泵。

强制循环汽化冷却在步进梁式加热炉中的应用__tr (2)

强制循环汽化冷却在步进梁式加热炉中的应用__tr (2)

加热炉是整个轧制生产工艺过程中的一个重要环节，因此伴随着钢铁工业的发展，加热炉也得到了快速发展。

采用上下加热的步进梁式加热炉与推钢式加热炉相比有着不可比拟的优势：较高的炉底负荷缩短了加热炉的长度、上下加热提高了加热速度及坯料温度的均匀性；坯料的步进传送系统提高了生产的灵活性（调节装钢量、方便空炉）和加热炉的作业率（可防止拱钢和粘钢、缩短检修停炉和开炉周期）。

近些年来，步进梁式加热炉在国内迅速占领了很大的市场份额，而炉内水梁的冷却方案直接影响了坯料的加热效果及水梁的使用寿命，从而影响了坯料的加热质量和生产效率，因此选择合适的水梁冷却方案显得十分重要。

步进梁式加热炉的冷却方案通常有水冷却及汽化冷却两种方案。

水冷却运行稳定、冷却效果好，但耗水量大，不能回收余热；汽化冷却不仅冷却水质得到根本改善从而有效延长水梁及立柱寿命，而且冷却水吸收热能后部分转变成饱和蒸汽加以回收利用，降低了能源消耗，提高了能源利用率。

因此，步进梁式加热炉的汽化冷却方案成为越来越多厂家的选择。

1水梁布置加热炉内的水梁需要完成两方面的功能：支撑坯料，使坯料在加热过程中不出现塌腰及搭头的现象；传送坯料，实现坯料从装料侧至出料侧的加热。

因此，步进梁式加热炉水梁通常由固定梁及活动梁沿炉宽方向交错组成（固定梁主要用于支撑炉内的坯料，活动梁用于传送炉内的坯料），同时为了减小水梁黑印，在出料端采用水梁错位布置。

影响水梁数量和布置的因素很多，总体上应该在满足炉内坯料顺利传送的基础上使水梁数量最少。

图1给出了典型的炉内水梁布置示意图。

图1加热炉炉内水梁布置示意图由图1可以看出：固定梁由固定立柱支撑，活动梁由活动立柱支撑。

其中：水梁为上下布置的双管结构，上下管间通过钢板加强，端头通过弯头连接；单管立柱为双层套管结构，与水梁之间通过三通连接；双管立柱为前后布置的双管结构，前后管间通过钢板加强，与水梁之间通过弯头连接。

由于采用管式结构，水梁和立柱可以承受较高的压力，采用低压汽化冷却成为理想的选择。
