公路常规跨径钢结构桥梁建造技术指南

大跨度钢结构桥梁的施工技术分析
钢结构桥梁通常指的是跨度较大、构造较复杂的桥梁，采用钢材作为主要结构材料。

大跨度钢结构桥梁的施工技术分析主要包括以下几个方面：
1. 设计分析：在进行大跨度钢结构桥梁的施工技术分析前，需要对桥梁的设计进行全面的分析和评估。

这包括桥梁的承载能力、受力特点、结构形式等。

2. 施工方案设计：根据桥梁的设计要求和具体情况，制定合理的施工方案。

这包括桥梁施工的时间计划、材料选择、施工方法以及施工装备等。

3. 施工工序控制：大跨度钢结构桥梁的施工通常需要分为多个工序进行。

合理的工序控制可以提高施工效率、保证质量。

针对大型梁板的制作，可以分为背板焊接、尺寸调整等多个工序，每个工序都需要进行严格的控制和检查。

4. 施工技术选择：大跨度钢结构桥梁的施工技术要根据具体的施工条件和桥梁的特点选择。

常见的施工技术包括预制拼装、吊装安装、焊接施工等。

每种施工技术都有其优缺点，需要根据具体情况进行选择。

5. 安全措施：施工过程中要严格执行相关的安全措施，确保工人的人身安全。

要求工人使用安全带、穿防护装备，工地要设置警示标志、安全防护网等。

6. 质量控制：施工过程中要进行严格的质量控制，确保施工质量达到设计要求。

这包括材料的质量检查、焊缝的质量检测、安装的精度控制等。

7. 环境保护：大跨度钢结构桥梁的施工对环境的影响较大，要采取相应的措施进行环境保护。

要对施工现场进行垃圾分类处理，减少施工对周边环境的污染。

桥梁工程标准化施工技术指南随着城市化进程的加速和交通基础设施建设的不断推进，桥梁工程作为交通运输领域的重要组成部分，其施工过程显得尤为重要。

为了提高桥梁工程施工质量和效率，制定一套完善的标准化施工技术指南势在必行。

本指南旨在规范桥梁工程施工过程中的各项技术操作，确保工程质量，提高施工效率，保障工程安全。

本文将对桥梁工程施工技术指南进行详细阐述，希望对相关从业人员有所帮助。

一、施工前准备1. 项目调查与设计评审：在进行桥梁工程施工之前，需对桥梁所在地的地质条件、交通流量、气象条件等进行充分调查，以确保施工区域的基础条件。

同时对桥梁设计方案进行评审，确保设计方案合理、施工可行。

2. 施工方案确定：根据桥梁设计方案和实际施工条件，确定合理的施工方案，包括施工工艺流程、施工组织设计、安全技术措施等内容。

3. 施工人员培训：对参与施工的施工人员进行必要的技术培训和安全教育，提高工人的技术水平和安全意识。

二、基础施工1. 基础开挖：根据设计要求进行基础开挖，注意保证开挖面的垂直度和平整度，确保基础整体稳定。

2. 桩基施工：在需要设置桩基的地段，应根据设计要求进行桩基的打桩和浇筑，保证桩基的稳定和承载能力。

3. 基础验收：在基础施工完成后，需进行基础的验收工作，确保基础符合设计要求。

三、桥梁主体施工1. 主体结构施工：包括桥梁墩柱、梁板等主体结构的施工过程，需保证结构的准确度和稳定性。

2. 钢结构施工：针对需要设置钢结构的桥梁部分，应严格按照设计要求进行安装和焊接工作，保证钢结构的牢固性和安全性。

3. 预应力构件施工：对于需要设置预应力构件的桥梁，应根据设计要求进行预设张拉和浇筑工作，确保构件的预应力效果达到设计要求。

四、桥面铺装与检测1. 桥面铺装：对桥面的沥青铺装和道路线标的设置需要进行严格的施工操作，保证桥面的平整度和耐久性。

2. 桥梁检测：桥梁施工完成后，需进行结构验收和安全检测，确保桥梁的使用安全性和稳定性。

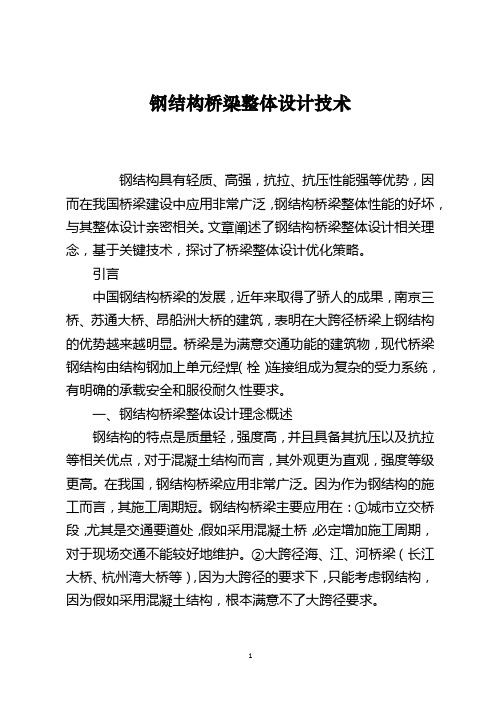

钢结构桥梁整体设计技术钢结构具有轻质、高强，抗拉、抗压性能强等优势，因而在我国桥梁建设中应用非常广泛，钢结构桥梁整体性能的好坏，与其整体设计亲密相关。

文章阐述了钢结构桥梁整体设计相关理念，基于关键技术，探讨了桥梁整体设计优化策略。

引言中国钢结构桥梁的发展，近年来取得了骄人的成果，南京三桥、苏通大桥、昂船洲大桥的建筑，表明在大跨径桥梁上钢结构的优势越来越明显。

桥梁是为满意交通功能的建筑物，现代桥梁钢结构由结构钢加上单元经焊（栓）连接组成为复杂的受力系统，有明确的承载安全和服役耐久性要求。

一、钢结构桥梁整体设计理念概述钢结构的特点是质量轻，强度高，并且具备其抗压以及抗拉等相关优点，对于混凝土结构而言，其外观更为直观，强度等级更高。

在我国，钢结构桥梁应用非常广泛。

因为作为钢结构的施工而言，其施工周期短。

钢结构桥梁主要应用在：①城市立交桥段，尤其是交通要道处，假如采用混凝土桥，必定增加施工周期，对于现场交通不能较好地维护。

②大跨径海、江、河桥梁（长江大桥、杭州湾大桥等），因为大跨径的要求下，只能考虑钢结构，因为假如采用混凝土结构，根本满意不了大跨径要求。

1.1钢结构整体设计目标我国桥梁钢结构的设计使用年限为100年，与国际标准（BS5400，EUROCODE）基本全都。

完整性设计的目标是确保结构在使用年限内的牢靠与安全。

桥梁钢结构的完整性设计由荷载、材料性能、结构细节构造、制造工艺、安装方法、使用环境及维护方式等多种因素所确定。

设计除对结构、构件连接及构造细节按常规考虑强度、刚度要求外，尚需对损伤与损伤容限、断裂与抗断裂作出评定。

1.2钢结构损伤及损伤容限钢结构从材料加工过程到服役期不可避免的会在内部和表面形成和发生微小缺陷，在一定外部因素（荷载、温度、腐蚀等）作用下，这些缺陷不断扩展与合并形成宏观裂纹，导致材料和结构力学性能劣化。

对桥梁钢结构而言，完整性和损伤是相对应的，损伤程度将会对结构的完整性带来影响，损伤极限则是结构的失效。

的试验检测工作。

2、施工测量（1）根据桥梁型式跨径及设计要求的施工精度确定，利用原设计网点或重新布设控制网点，补充施工需要的水准点、桥梁轴线、墩台控制桩.（2)桥梁施工过程中的测量和竣工测量A：施工过程中，应测定并经常检查桥梁结构浇砌安装部分的位置和标高，并做出测量记录和结论，如超出允偏差值时，应分析原因并做出测量记录和结论,如超出允许偏差值时,应分析原因并予以补救和改正.B：桥梁竣工后应进行竣工测量，测量项目如下：a确定桥梁中线点，丈量跨径。

b丈量墩、台、各部尺寸。

c检查桥面高程。

d桥面系测量检查.六、质量检测标准、检测频率1、地基检测的主要内容：（1）基底平面位置、几何尺寸应不小于设计要求，基底标高允许偏差为+50㎜.（2)检查基底地质情况和地基承载力是否与设计资料相符，可采用做承载力试验或钻挖取样做土工试验。

若地基承载力与设计严重不符时，由施工单位提出处理办法报监理办，然后上报指挥部审批。

（3)基础隐蔽工程的施工记录及影视资料必需齐全，并及时归档保存。

—4—桥梁工程施工技术规范指导书一、总则1、制定的目的(1）为了更好的适应国道（G111线）京加公路讷河至嫩江段工程建设的需要，确保其工程质量优良，特制定本指导书。

(2）桥梁施工前，必须做好施工前的准备工作和施工中的技术交底、施工组织、施工管理工作。

并应严格执行本行业国家认定的质量管理措施及有关技术操作规定。

(3）桥梁施工应节约用地、少占农田，并按照国家相关规定采取相关措施降低或减少环境污染,保护环境，做到工完场清。

（4）桥梁工程建设必须文明施工、安全生产;严格遵守安全操作规程；加强安全生产教育；建立和健全安全生产管理制度。

(5）施工单位的工程质量负责人应对工程质量进行自检，在工程完成后应配合监理工程师（业主)检查、验收。

（6)桥梁施工除执行本指导书外，还应遵循国家及行业现行的有关强制性标准规定。

《二阶段施工图设计》《公路工程国内招标文件范本》(2003年版）《公路桥涵施工技术规范》JTJ041—2000《公路土工试验规程》JTJ051-93《公路工程质量检验评定标准》JTG F80/1-2004—1—《国道G111线桥涵施工技术规范（专用条款)》2、本指导书适用于国道(G111线）京加公路讷河至嫩江段（B4、B5、B6、B7、B8标段）所有桥梁工程。

公路桥涵设计文件指导原则(暂行版)武汉鑫九通道桥设计公司桥涵组二〇一四年七月一、设计依据1、《公路工程技术标准》（JTGB01-2003）；2、《公路桥涵设计通用规范》（JTG D60-2004）；3、《公路圬工桥涵设计规范》（JTG D61-2005）；4、《公路桥涵地基与基础设计规范》（JTG D63-2007）；5、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）；6、《公路涵洞设计细则》（JTG/T D65-04-2007）；7、《公路工程基本建设项目设计文件编制办法》（2007年10月1日）；8、《公路桥梁抗震设计细则》（JTG/TB02-01-2008）；9、《公路交通安全设施设计细则》（JTG D81-2006）；10、《高速公路交通工程及沿线设施设计通用规范》（JTG D80-2006）；11、《公路工程混凝土结构防腐蚀技术规范》（JTG/TB07-01-2006）；12、《公路桥涵养护规范》（JTG H11-2004）；13、《公路桥梁加固设计规范》（JTG/T J22-2008）；14、《公路工程基桩动测技术规程》（JTG F81-01-2004）。

二、桥涵设计标准及设计指标1、荷载等级：公路-Ⅰ级（高速公路及一级公路）；公路-Ⅱ级（二级公路及三、四级公路）；四级公路以下在公路-Ⅱ 级的基础上乘以0.75系数。

2、设计洪水频率：特大桥P=1/300、大、中、小桥及涵洞P=1 /100。

3、结构安全等级：特大、大桥为一级，中、小桥二级，涵洞为三级。

4、地震作用：地震动峰值加速度等于0.05g，相当于基本地震烈度为Ⅵ 度，特大桥及隧道等大型或者重点工程按Ⅶ 度设防。

三、设计深度1、普通大桥、互通匝道桥及等级路分离式桥设计内容包括：（1）、桥位平面图（分离式立交桥应包含被交路平纵数据及图纸）；（2）、桥位地质纵断面；（3）、全桥工程数量表；（4）、桥型布置图（绘制出结构分联示意图）；（5）、墩台基础坐标表；（6）、梁（或板）平面布置图（含弯斜桥的布置方法示意，直线桥可无此图）；（7）、桥台一般构造及相应钢筋布置图（钢筋图包括台身、U型侧墙、承台、桩基及扩大基础；台帽、支座垫石、耳背墙、牛腿、挡块统一绘制为通用图；桥台图中应有相对应台好桥台参数及标高）；（8）、桥墩一般构造图及钢筋布置图（一般构造图应标示出控制点标高、支座垫石位置及布置大样、地面横向线；钢筋布置图包括墩柱钢筋布置图、系梁钢筋布置图、承台钢筋布置图、桩基及扩大基础钢筋布置图；墩帽、支座垫石、挡块钢筋布置图统一绘制通用图）；2、特殊大桥及匝道桥，除上述图纸外，应有：。

桥梁工程施工技术指南前言本指南旨在为桥梁工程的施工人员提供一些关键的技术指导，以确保施工质量和工程安全。

施工前的准备工作在桥梁工程施工开始之前，有几项准备工作需要完成：1. 完善施工计划：制定详细的施工计划，包括施工过程、时间安排和资源分配等。

2. 确保施工材料供应：提前与供应商联系，确保所需的施工材料能够及时供应。

3. 安全措施准备：制定并实施施工期间的安全措施，包括安全警示标识、防护设施等。

施工过程在桥梁工程的施工过程中，需要注意以下几点：1. 地基处理：在进行桥梁的地基处理时，需要确保地基的稳定性和承载能力，采用适当的地基处理方法。

2. 桥墩施工：桥墩是桥梁的支撑结构，施工时要注意墩柱的准确测量和精确定位。

3. 梁段安装：梁段是桥梁的承载部分，安装时要确保梁段的水平、垂直和位置准确。

4. 桥面铺装：桥面是供车辆通行的部分，铺装时需要选择适当的材料和施工方法，确保桥面的平整度和耐久性。

施工质量控制为确保桥梁工程施工质量，需要进行严格的质量控制：1. 建立质量控制体系：制定质量控制方案，明确各项质量要求和检测标准。

2. 进行质量检测：对施工过程中的关键节点和关键部位进行质量检测，及时发现和纠正问题。

3. 外观鉴定：对已完工的桥梁进行外观鉴定，确保施工质量符合要求。

工程安全管理在桥梁工程施工的过程中，安全管理是至关重要的：1. 严格遵守安全规范：施工人员必须遵守各项安全规范和操作规程，确保工程安全。

2. 加强现场管理：建立安全监控机制，加强对施工人员的安全培训和管理。

3. 应急准备：制定应急预案，预防和应对施工现场的各类安全事故。

总结本文档提供了一份桥梁工程施工技术指南，介绍了施工前的准备工作、施工过程的注意事项、施工质量控制和工程安全管理等内容。

希望施工人员能够根据本指南的指导，做好桥梁工程的施工工作，保障工程质量和安全。

关于大跨度钢结构桥梁的施工技术探究大跨度钢结构桥梁是指主跨超过100米的钢结构桥梁，通常用于跨越河流、峡谷等特殊地形，具有结构轻巧、自重小、施工速度快等优点。

在施工过程中需要掌握一系列技术，包括设计、材料选择、施工工艺等方面，本文将对大跨度钢结构桥梁的施工技术进行探究。

一、设计阶段在设计大跨度钢结构桥梁时，需要考虑多方面的因素，如跨度大小、荷载情况、风荷载、地震作用等。

钢结构桥梁一般由主梁、桥墩和桥台组成，主梁是承载荷载的关键部位。

设计时要根据跨度大小选择不同的结构形式，如悬索桥、斜拉桥、梁桥等。

在设计阶段需要对整个桥梁进行全面的分析，确保结构稳定、安全可靠。

二、材料选择钢结构桥梁的主要材料是钢材，常用的有Q345、Q235等不同牌号的钢材。

在选择材料时需要考虑材料的强度、延伸性、耐久性等因素。

钢结构桥梁在设计阶段需要进行结构分析和计算，确定合适的钢材规格及数量。

同时还需要对焊接材料、防腐涂料等进行选择，确保桥梁的使用寿命和安全性。

三、施工工艺1.预制构件制造大跨度钢结构桥梁的主梁通常是通过预制构件进行制造的。

在生产过程中需要对构件进行焊接、热处理、防腐处理等工艺，确保构件的质量。

通过预制构件可以减少施工现场的加工工作量，提高施工效率。

2.主梁吊装大跨度钢结构桥梁主梁的吊装是整个施工过程中最关键的环节之一、通常采用大吨位起重机或登高机对主梁进行吊装，需要精密的计算和施工方案。

吊装时需要确保主梁的平稳下放，避免发生事故。

3.桥梁拼装主梁吊装完成后，还需要对桥墩、桥台和其他构件进行拼装。

拼装时需要考虑结构的协调性和稳定性，确保各个构件之间的连接牢固。

在拼装过程中需要对焊接工艺、螺栓连接等进行控制，确保桥梁的整体性能。

4.防腐涂装大跨度钢结构桥梁在施工完成后需要进行防腐涂装。

防腐涂料可以起到延长桥梁使用寿命、防止腐蚀的作用。

在涂装过程中需要对涂装质量进行严格把控，确保防腐效果。

总之，大跨度钢结构桥梁的施工技术涉及多个方面，需要在设计、材料选择、施工工艺等方面进行充分的考量和控制。

公路桥涵钢结构设计规范第一节总则第1.1.1条本章适用于一般的公路工程钢结构设计。

对本规范未涉及的港结构，可参考国家批准的专门规范或有关的先进技术资料进行设计。

第1.1.2条采用规范进行设计时，荷载按《公路桥涵设计通用规范》的规定执行。

有关抗震的计算和规定，按《公路工程抗震设计规范》执行。

第1.1.3条钢结构设计要与架设方案统筹考虑，应以经济合理，便于加工，方便运输安装和检查养护为准。

第1.1.4条钢结构一般采用工厂焊接（或铆接）构件，工地现场拼装（高强螺栓连接）而成。

第1.1.5条由汽车荷载（不计冲击力）所引起的竖向挠度，不应超过表1.1.4所列的容许值。

用平板挂车或履带车验算时容许竖向挠度可以增加20%。

如车辆荷载在一个桥跨内移动，因而产生正负两个方向的挠度时计算挠度应为其正负挠度的最大绝对值之和。

对于临时或特殊结构，其竖向挠度容许值，可与有关部门协商确定。

第1.1.6条桥跨结构应设预拱度，其值等于结构重力和1/2静活载产生的竖向挠度和，起拱应做成平顺曲线。

如桥面在竖曲线上，预拱度应与竖曲线纵坡一致。

当结构重力和静活载产生的竖向挠度不超过跨经的1/1600时，可不设预拱度。

第1.1.7条设计钢梁时，应分析施工吊装和调整支座等受力状况，起顶设施及结构本身都应按起顶重力增加30%验算。

表1.1.4 容许挠度值结构形式容许挠度值简支或连续桁架L/800简支或连续板梁L/600梁的悬臂端部L/300悬索桥L/400第二节一般规定（Ⅰ）材料第1.2.1条钢桥所用的主要材料为：一、主体结构符合国标（GB）1591-79要求的16锰钢(16Mn)或其他使用于桥梁的普通低合金钢。

符合国标（GB）1591-79要求的3号钢(A3)或其他使用于桥梁的普通碳素结构钢。

二、铸件符合国标（GB）1591-67要求且不小于铸钢-25II（ZG25II）的碳素钢。

16锰钢(16Mn)或其他使用于桥梁的普通低合金钢。

三、第1.2.2条用以制造高强螺栓、粗制螺栓和铆钉的主要钢材为：第1.2.3条用以焊接的材料为：第1.2.4条钢材的弹性模量规定如下：弹性模量E 2.1x105Mpa剪切模量G 0.81x105MPa悬索桥的钢丝绳弹性模量，当缺乏资料时，可取1.6x105Mpa（Ⅱ）材料的允许应力及其提高系数第1.2.5条钢材的容许应力规定如表1.2.5。

高速公路施工标准化技术指南(桥梁工程).pdf 范本一：高速公路施工标准化技术指南(桥梁工程).pdf 第一章：引言1.1 项目背景1.2 编写目的1.3 文档范围第二章：施工前准备2.1 工程规划2.2 材料准备2.3 设备准备2.4 施工人员准备第三章：基础工程3.1 基坑开挖3.2 基础浇筑3.3 基础验收第四章：桥梁主体结构施工4.1 桥墩施工4.2 桥台施工4.3 梁段制作4.4 桥面铺设第五章：桥梁附属设施安装5.1 护栏安装5.2 导流设施安装5.3 照明设施安装第六章：施工管理6.1 施工进度控制6.2 质量管理6.3 安全管理6.4 环境保护管理第七章：施工验收7.1 施工验收程序7.2 施工验收标准第八章：维修与养护8.1 桥梁维修与养护原则8.2 维修与养护方法第九章：附件附件一：工程规划图纸附件二：施工进度计划表附件三：施工安全检查记录表附件四：施工质量验收记录表注释：1. 高速公路：指设计最高时速大于100公里的公路。

2. 施工人员：指参与桥梁工程施工的各类工作人员，包括技术人员、安全人员、管理人员等。

3. 梁段：指桥梁主体结构中的横梁部分，用于承载车辆荷载。

4. 导流设施：指在桥梁施工中为保障行车安全而设置的临时交通导向设施，包括交通标志、路障等。
