力劲设备基本参数(参考)

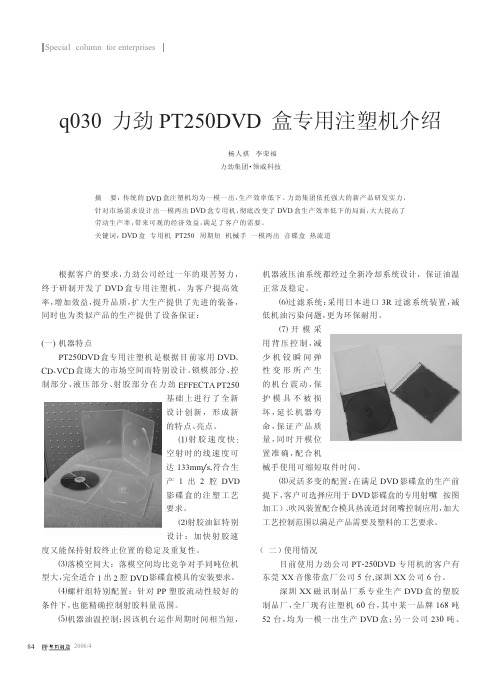

!""#$%根据客户的要求，力劲公司经过一年的艰苦努力，终于研制开发了&’&盒专用注塑机，为客户提高效率，增加效益，提升品质，扩大生产提供了先进的装备，同时也为类似产品的生产提供了设备保证：(一)*机器特点+,!-"&’&盒专用注塑机是根据目前家用&’&、.&、’.&盒庞大的市场空间而特别设计。

锁模部分、控制部分、液压部分、射胶部分在力劲/00/.,1*+,!-"基础上进行了全新设计创新，形成新的特点、亮点。

!射胶速度快2空射时的线速度可达3445567符合生产3出!腔&’&影碟盒的注塑工艺要求。

"射胶油缸特别设计：加快射胶速度又能保持射胶终止位置的稳定及重复性。

#落模空间大：落模空间均比竞争对手同吨位机型大，完全适合3出!腔&’&影碟盒模具的安装要求。

$螺杆组特别配置：针对++塑胶流动性较好的条件下，也能精确控制射胶料量范围。

%机器油温控制：因该机台运作周期时间相当短，机器液压油系统都经过全新冷却系统设计，保证油温正常及稳定。

&过滤系统：采用日本进口48过滤系统装置，减低机油污染问题，更为环保耐用。

’开模采用背压控制，减少机铰瞬间弹性变形所产生的机台震动，保护模具不被损坏，延长机器寿命，保证产品质量，同时开模位置准确，配合机械手使用可缩短取件时间。

(灵活多变的配置：在满足&’&影碟盒的生产前提下，客户可选择应用于&’&影碟盒的专用射嘴（按图加工）、吹风装置配合模具热流道封闭嘴控制应用，加大工艺控制范围以满足产品需要及塑料的工艺要求。

（二）使用情况目前使用力劲公司+,9!-"&’&专用机的客户有东莞::音像带盒厂公司-台7深圳::公司#台。

深圳::磁讯制品厂系专业生产&’&盒的塑胶制品厂，全厂现有注塑机#"台，其中某一品牌3#;*吨-!台，均为一模一出生产&’&盒；另一公司!4"吨、摘要：传统的&’&盒注塑机均为一模一出，生产效率低下。

力劲注塑机使用说明第一章注塑机基础知识第一节、注塑机的结构“塑料注塑成型”是将热塑性塑料或热固性塑料加工成塑料制品的重要成型方法。

注塑机是进行塑料注塑成型的生产母机。

目前较先进的注塑机是通过一中央电脑系统控制、利用液压传动和机械传动原理、使塑料在熔胶筒里通过电热圈加热至熔融状态后，以高速度、高压力注入模腔里，并经冷却、开模、顶出系列动作得出塑料制品的加工方法。

注塑机的构成注塑机按注射机构及锁模机构的不同而分成四类： A. 水平锁模及水平注射；B. 水平锁模及垂直注射；C. 垂直锁模及水平注射；D. 垂直锁模及垂直注射；在以上四类中，第一类是目前较流行的一种类别，其主要结构特点为：锁模及注射动作都是水平式，塑胶模具分离是垂直式。

塑件在顶出离开模腔后可靠重力下跌。

要注意的是当生产脆性塑件可能会在产品下跌时因碰而损坏，应采用加垫弹性物或用机手取出塑件。

力劲机械有限公生产的POTENZA系列塑料成型机采用的是水平锁模及水平注射类别；其锁模构、注射机构具有如下结构特点：1．机构的结构特点：的温度，将胶粒预热熔融（塑料由胶料到熔融状态所需的热能大约40%由发热圈提供，其余60%由溶胶马达的机械能提供）。

螺杆的旋转运动是通过液压马达驱动，注射时，注射液压缸直接推动螺杆以高压（4）开模顶出制品：制品硬化定型后，打开模具，顶出制品。

（5）开模顶出制品：制品硬化定型后，打开模具，顶出制品。

3、POTENZA系列注塑机的总体结构如图图3-31.机架2.锁模装置3.电脑操作面板4.注射装置5.主电箱4．注塑机的安全装置注塑机的安全装置乃是要保证锁模运动是在关上前、后安全门以后进行，如果在锁模运动中突然打开安全门，锁模运动将自动停止。

力劲注塑机有三重安全保护装置，同时控制锁模运动。

（1）机械安全门装置：在锁模柱架的头板、中板顶面安装一套“限位尺组合件”（又称安全门机械锁），当打开前安全门时，机械锁上的挡块落下，从而阻挡中板的锁模运动。

力劲1250T说明书1、目的:规范操作，保证工艺及设备完好率。

2 、适用范围:低压铸造操作。

3、参考资料:无。

4、内容:4、1压铸机在投入生产前要进行烘烤，平时要进行保温，保温温度为650度左右;4、2每次投入压铸生产前要察看加热系统工作情况，看炉内9根加热管是否都发红，发热硅炭棒的护套管有无破裂，热电偶护套管是否完好，炉门密封圈是否完好，控制柜上功率表指示的三相功率是否平衡:4、3确定要在该台压铸机上生产时，应先调节金属温度控制器署干工艺要求之温度的刻度上，调整监控控制器置于工艺温度高300度左右位置。

并在调节过程中检试控制是否有效:4、4在金属温度控制未达到工艺要求期间，可启动液压系统，置于“手动”控制状态下试机，以检查各部分动作是否正常可靠:。

4、5达到工艺温度后，方可安装升液管，模具;4、6开干燥机，送气，并检查气压是否符合工艺要求，干燥机工作正常否，检查炉门边上的气阀是否关好;4、7检查电脑设定参数是否正常，并根据目前生产工艺要求在屏幕上进行设置规定之参数;4、8检查模嘴与升液管是否吻合，并在手动状态下调节锁模行程开关，使边模、上模到位后各行程开关刚好被压到动作;4、9在正式生产的条件具备后可加铝液，并保证炉内铝液足够;4、10压铸第一件产品时要注意升液管与浇口处是否漏料，各工艺过程显示的压力是否符合工艺要求4、11确认可以进行正常生产后，按周期指令按钮进行自动循环压铸生产。

4、12计算或检查炉内铝液消耗情况，及时补充铝水:4、13炉内清渣时要注意不碰到热电偶管，每次开炉门时要注意不人为搞坏炉门密封带4、14 注意调节能量控制器，以保证生产温度:5、15 停止生产后，关掉液压马达、冷却水、气、干燥机，舀净铝水;4、16移动机台时要注意极限位置，以防限位开关失灵;4、17按每日点检表逐项完成要求的工作;。

自动给汤机说明书机型：LC 01～10力劲机械厂有限公司L.K. MACHINERY CO.LTD.Ver.1.8（07.11）目录前言1．技术参数 (1)2．使用前 (2)2.1操作说明书的内容 (2)2.2注意事项的记载 (2)3. 机器的搬运与安装 (5)3.1 机器的搬运 (5)3.2 机器的安装 (5)4. 调整 (6)4-1手臂驱动的调整 (6)4-2汤勺驱动的调整 (7)4-3速度调整 (8)4-4各个定时器的调整 (9)4-5给汤量的调整 (10)4-6汤面电极棒的调整 (10)5．运转及操作 (12)5-1动转准备 (12)5-2手动操作 (12)5-3自动操作 (12)5-4试运转 (13)6．保养检查 (14)6-1勺子的保养检查 (14)6-2润滑油 (14)6-3给汤机保养检修表 (15)6-4故障排除 (16)7．动作流程图 (19)8. 电气原理图 (20)前言本公司产品具有设计精良、质量过硬，操作使用简单，维护保养方便的特点，在用户中受到广泛好评。

为了方便用户正确使用本公司的“给汤机”系列产品，特制订本使用说明书。

说明书对“给汤机”系列产品的特点、机器性能和主要技术参数、安装、调试、维护等事项做了比较详尽的描述，用户在使用本公司产品时，请先详细阅读使用说明书，并按其规定进行操作。

技术参数2. 使用前2.1 操作说明书的内容这本手册包含动作说明、操作方式、安装程序、维修及保养。

在要开始使用此机前，请详细阅读这本操作手册。

注意：请勿使用本书中未有介绍的操作方式与程序，因未完全理解操作方式而造成的伤害和意外事故，敞司将不会负责。

请将此手册尽量放在靠近机体处，以供需要时可以就近阅读，并请专人保管。

2.2 注意事项的记载●危险等级表示在此书中的安全注意共分为三个等级，机器运行时会有高度的危险性，故操作时敬请特别安全注意事项3.机器的搬运与安装3.1机器的搬运1、机器在平地搬运时要尽量水平搬运，倾斜角度不得超过25°，以免倾倒而损坏机器。

第四节工艺参数的设定和调节技能压铸生产中机器工艺参数的设定和调节直接影响产品的质量。

一个参数可能造成产品的多个缺陷，而同一产品的同一缺陷有可能与多个参数有关，要求在试压铸生产中要仔细分析工艺参数的变化对铸件成形的影响。

压铸生产厂家通常由专人设定和调节机器参数。

下面以力劲机械厂有限公司生产的DCC280卧式冷室压铸机为例，说明压铸生产中主要工艺参数的设定和调节技能。

一、主要工艺参数的设定技能DCC280卧式冷室压铸机设定的内容及方法如下：（1）射料时间：射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2S以上。

射料二速冲头运动的时间等于填充时间。

（2）开型（模）时间：开型（模）时间一般在2S以上。

压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。

调节开始时可以略为长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。

（3）顶出延时时间：在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5S以上。

（4）顶回延时时间：在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5S以上。

（5）储能时间：一般在2S左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。

（6）顶针次数：根据型（模）具要求来设定顶针次数。

（7）压力参数设定在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。

选择、设定压射比压时应考虑如下因素：1）压铸件结构特性决定压力参数的设定。

①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。

②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低些。

③工艺合理性：工艺合理性好，比压低些。

2）压铸合金的特性决定压力参数的设定①结晶温度范围：结晶温度范围大，选择高比压；结晶温度范围小，比压低些。

压铸机参数对照表（800吨）项目单位压铸机生产厂家力劲伊之密宝弘合模力KN 800 800 833.5合模行程mm 760 760 800哥林拄内间距mm 910*910 930*930 920*920 模具厚度(最小;最大)mm 400~950 400~950 400~1000 模板厚度mm 1400*1395 1420*1420 1400*1400 压射压力kn 665 645 765压射行程mm 760 760 750压射位置mm 0~-250 0~-250 0;-140;-280 冲头直径mm ￠80.90.100 ￠80.90.100 ￠80.90.100 射料量(AL) kg 7.2;9.1;11.2 7.1;9.1;11.1 7.3;9.3;11.5 铸造压力(增压) MPa 600;760;940 620;784;963 548;694;855 最大投影面积Cm2 2000 2000 2083压射头跟出距离mm 297 300 未给顶出力kN 315 360 400顶出行程mm 180 180 180系统压力MPa 14 16 17.5油箱容量L 1200 1200 1200机器重量T 39.4 40 40机器外形尺寸m 8.6*2*2.8 8.5*2.4*3.2 9.5*2.6*3.2 慢压射速度m/s 0~0.6 未给0~1.5快压射速度m/s 6 8 6建压时间ms 40 15 25哥林拄直径mm 180 180 180电机功率kw 37 45 45目前国内知名的几家压铸机的特点;及概况;1;力劲公司; 2;伊之密; 3;三基; 4;宝弘公司5伊斯特; 6;特里达; 7;佳胜8;新佳胜9;腾龙10铝台;1;力劲公司; 力劲集团总部在香港,国内外共有主要成员13个厂家,其中有●力劲机械厂有限公司(香港) 852-3412-5500●深圳领威科技有限公司86-755-2812-3321●力劲机械(深圳)有限公司86-755-2812-3321●中山力劲机械有限公司86-760-2855-231●上海一达机械有限公司86-21-5768-6188●宁波力劲机械有限公司86-574-8611-6588●宁波力劲科技有限公司86-86-574-8611-6588●阜新力劲北方机械有限公司86-418-2482-760●力劲机械股份有限公司(台湾) 886-7-7390-0061●美国力劲L.K.MachineryUSA Inc 909-5949447●美国特拉华州力劲L.K.M. 616-77277211●加拿大力劲905-7129220力劲集团是香港联交所主板上市公司(股份代码;00558)全球最大的热/冷室压铸机制造商董事局主席；刘相尚1979年，这个特殊的具有深远历史意义的年份，青年企业家刘相尚凭着一股振兴民主工业的热情在香港创办了“力劲机械，”专业生产压铸机械。

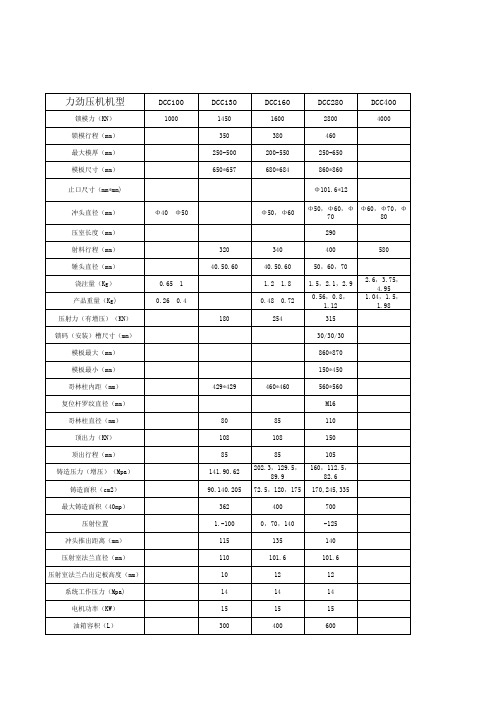

力劲压铸机参数项目单位锁模力KN 锁模行程MM 模具厚度(最小-最大）MM模板尺寸（水平×垂直）MM 哥林柱内距MM 顶出力KN顶出行程MM 压射力KN射料行程MM 冲头直径MM 射料量KG铸造压力Mpa 铸造面积CM 2最大铸造面积CM 2压射位置MM -160-320-175-350-175-350-200压射冲头推出距离MM压射室法兰直径MM法兰凸出定板高度MM系统工作压力Mpa 电机功率KVA 油箱容量L 机身外型尺寸MM 备注：我司保留权力作出任何技术数据修改而不另行通知。

看后请下载（不要代价）10835*4350*456011625*4570*462012760*4740*475013600 *50302600300033003700749011013516161616252530302402602 602803203604004503125400050006250910-17851165-21901769-30302270-3785137-70137-73113-66110-6613.0-25.416.6-30.823.9-40.830.3-50.1100-140110-150130-170140-1808809309601050107512851500170020025030030057057065 07501100*11001250*12501350*13501500*15001730*17401980 *19802150*21502350*2350450-1180500-1400650-1600800-1800100012001400150012500160002000025000IMPRESS-II系列大型冷室压铸机技术参数DCC1250DCC1600DCC2000DCC2500机器尺寸不包括熔炉及控制电箱。

DCC1250 DCC1600DCC2000 DCC2500DCC3000 DCC3500DCC4000 DCC4500入料筒我们|招贤纳士|留言反馈|友情链接|负责申明-400-250-450-300-600-300-600-300-60016500*5450*539017300*5570*5420 代价）与人方便自己方便*5030*508014830*5290*519015800*5390*52902202204600 48005100550016522035351616161630356007002803203203405306003330-51903850-577075008750100001125037852520-41102910-454052.7-82.476.3-114.06119-73120-77120-77117-7850.139.1-62.752.7-82.41400160080150-190160-200160-200180-2201180140035040021102410241029803003001850*18501950*19509009001000100015001650*16501750*1750900-2100900-220023502620*26202780*27802780*27803000*3000800800-2000850-200040000450001500160018001900300003500000DCC3000DCC3500DCC4000DCC4500。
