民用建筑电气设计规范民用建筑电气设计规范是指在民用建筑物电气系统设计过程中应遵循的技术规范和标准。
下面是对民用建筑电气设计规范的500字说明：首先，民用建筑电气设计规范的基本原则是安全、可靠、节能、经济和便利。
在设计过程中，必须确保电气系统的运行安全和可靠性，尽可能减少能源消耗和电能损耗，同时考虑到经济合理性和用户便利性。
其次，民用建筑电气设计规范对电气线路、电气设备和电气附件的选用和安装进行了详细规定。
其中，电气线路的选用应符合使用要求，电气设备和附件的选用应具备相应的认证和合格证书，并按照规定进行安装和调试。
此外，民用建筑电气设计规范对电气系统的布置和配电进行了规定。
在布置上，应根据建筑物的功能和使用需求，合理安排电气设备的位置和分布，并确保电气设备之间的安全间距。
在配电上，应根据建筑物的用电负荷，采用合理的配电方案，确保电源充足且均衡，避免过载和短路的发生。
另外，民用建筑电气设计规范对保护和维护电气设备的要求也有具体规定。
在保护上，应根据设备的特点和使用要求，设置相应的过电流保护装置、漏电保护装置等，确保人身和设备的安全。
在维护上，应定期对电气设备进行巡检和维护保养，及时发现和排除故障，确保设备的正常运行。
最后，民用建筑电气设计规范对建筑物的照明和弱电系统的设计也有相应规定。
在照明设计上，应根据建筑物的功能和使用要求，合理布置照明设备和灯具，确保照明效果明亮且舒适。
在弱电系统设计上，应根据建筑物的需要，合理布置网络、电话、监控、报警等系统，并确保系统的可靠性和稳定性。
综上所述，民用建筑电气设计规范是确保建筑物电气系统安全、可靠运行的重要保证。
设计人员必须遵循这些规范和标准，合理设计和布置电气系统，确保建筑物的电气设备和附件符合规范要求，保障人员和设备的安全，并提高建筑物的使用效率和舒适度。
中华人民共和国行业标准民用建筑电气设计规范Code for electrical design of civil buildingsJGJ 16-2008J 778-2008批准部门：中华人民共和国建设部施行日期：2008年8月1日中华人民共和国建设部公告第800号现批准《民用建筑电气设计规范》为行业标准，编号为JGJ16－2008，自2008年8月1日起实施。
其中，第3．2．8、3．3．2、4．3．5、4．7．3、4．9．1、4．9．2、7．4．2、7．4．6、7．5．2、7．6．2、7．6．4、7．7．5、11．1．7、11．2．3、11．2．4、11．6．1、11．8．9、11．9．5、12．2．3、12．2．6、12．3．4、12．5．2、12．5．4、12．6．2、14．9．4条为强制性条文，必须严格执行。
原行业标准《民用建筑电气设计规范》JGJ／T16－92同时废止。
本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。
1 总则1．0．1 为在民用建筑电气设计中贯彻执行国家的技术经济政策，做到安全可靠、经济合理、技术先进、整体美观、维护管理方便，制定本规范。
1. 0. 2 本规范用于城镇新建、改建和扩建的民用建筑的电气设计，不适用于人防工程、燃气加压站、汽车加油站的电气设计。
1. 0．3 民用建筑电气设计应体现以人为本，对电磁污染、声污染及光污染采取综合治理，达到环境保护相关标准的要求，确保人居环境安全。
1．0．4 民用建筑电气设计的装备水平，应与工程的功能要求和使用性质相适应。
1．0．5 民用建筑电气设计应采用成熟、有效的节能措施，降低电能消耗。
1．0．6 应选择符合国家现行标准的产品。
严禁使用已被国家淘汰的产品。
1．0．7 民用建筑电气设计，应采取经实践证明行之有效的新技术，提高经济效益、社会效益。
1．0．8 民用建筑电气设计除应符合本规范外，尚应符合国家现行有关标准的规定。
民用建筑电气设计标准-道客民用建筑电气设计标准是指在民用建筑中，为了保证电气系统的安全和可靠运行，所制定的一系列规范和要求。
它涵盖了建筑物内电气设备的选型、布线、安装、检测以及运行和维护等方面。
下面将就民用建筑电气设计标准的主要内容进行详细阐述。
首先，针对电气设备选型，民用建筑电气设计标准要求选用符合国家标准的产品。
这是因为产品的合格性直接关系到电气系统的性能和安全。
同时，还要根据建筑物的用途和功率需求对设备进行合理的选型，保证其满足使用需求，同时避免过剩或不足造成的能源浪费或电气故障。
其次，民用建筑电气设计标准要求合理的电气布线。
电气布线的合理性在很大程度上决定了电气设备的安全和效能。
标准规定了电气布线应符合一定的走向和规格，以确保电能的传输和分配有效、可靠。
布线时还应考虑到电气设备的功率和用电负荷，以避免线路过载，保证电能的稳定供应。
第三，民用建筑电气设计标准对电气设备的安装有具体要求。
安装电气设备时，要保证设备的固定可靠，并且电气连接要牢固、接触良好，以避免电器设备的晃动以及电气接触不良造成的故障和事故。
标准还规定了电器设备的安装位置与空间要求，以确保设备的通风散热和维修保养。
第四，民用建筑电气设计标准还要求对电气设备的检测和运行进行有效的监控。
对电气设备的检测可以确保设备的安全和性能达到标准要求。
检测内容包括设备的电气连接、绝缘电阻、接地电阻等，以及设备的开关动作和保护功能等。
运行监控主要是指对电气系统的运行状态进行实时监测，如电能的消耗、用电负荷和电气故障的检测等。
最后，民用建筑电气设计标准还强调了电气设备的维护和保养。
日常的维护保养可以确保电气设备的正常运行，并延长设备的使用寿命。
维护内容包括设备的清洁、紧固件的检查、线路的松动和腐蚀情况的检查等。
此外，还要合理制定设备的维护周期和保养计划，并及时处理设备的故障和缺陷。
综上所述，民用建筑电气设计标准是为了保证电气系统的安全和可靠运行而制定的一系列规范和要求。

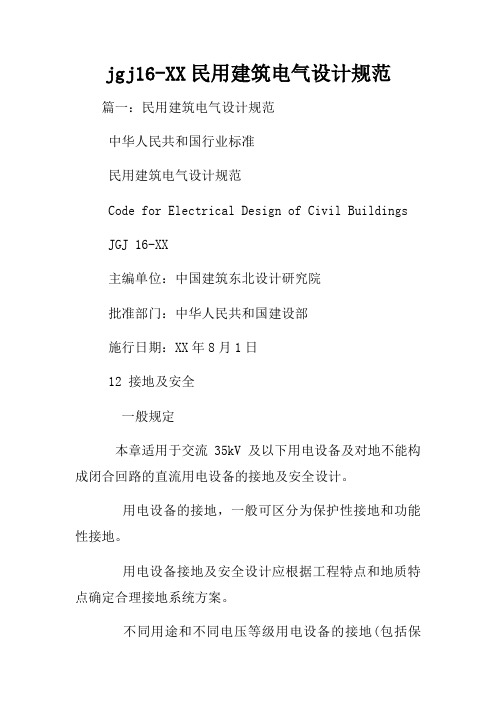

jgj16-XX民用建筑电气设计规范篇一：民用建筑电气设计规范中华人民共和国行业标准民用建筑电气设计规范Code for Electrical Design of Civil Buildings JGJ 16-XX主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：XX年8月1日12 接地及安全一般规定本章适用于交流35kV 及以下用电设备及对地不能构成闭合回路的直流用电设备的接地及安全设计。
用电设备的接地，一般可区分为保护性接地和功能性接地。
用电设备接地及安全设计应根据工程特点和地质特点确定合理接地系统方案。
不同用途和不同电压等级用电设备的接地(包括保护性接地和功能性接地)，除另有规定者外，宜采用一个总的共用接地装置；对其他非电力设备(电讯及其他电子设备)，除有特殊要求者外，也可采用共用接地装置，接地装置的接地电阻应符合其中设备最小值的要求。
在10kV及以下电力网中，严禁利用大地作相线或中性线。
等电位联结是安全保障的根本措施，每个建筑都应根据建筑特点采取相应有效的办法。
低压配电系统的接地型式和基本要求低压配电系统接地型式有以下三种：1 TN 系统电源端有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。
按照中性线与保护线组合情况，又可分为三种型式：1）TN-S 系统：整个系统的中性线(N)与保护线(PE)是分开的，见附录图。
2）TN-C 系统：整个系统的中性线(N)与保护线(PE)是合一的，见附录图。
3）TN-C-S 系统：系统中前一部分线路的中性线与保护线是合一的，见附录图。
2 TT 系统电源端有一点直接接地，受电设备的外露可导电部分通过保护线接至与电源端接地点无直接关联的接地极，见附录图。
3 IT 系统电源端的带电部分与大地间无直接连接或有一点经足够大的阻抗接地，受电设备的外露可导电部分通过保护线接至接地极，见附录图。
TN系统1 在TN 系统中，所有受电设备的外露可导电部分必须用保护线（PE）或共用中性线即PEN 线与电力系统的接地点相连接。
民用建筑电气设计标准-道客民用建筑电气设计标准是指在建设民用建筑时，根据国家和行业规定的标准，在电气设计方面需要遵守的要求和规范。
这些标准旨在确保民用建筑的电气设备和电力系统的安全、可靠、高效运行，同时优化能源利用，保护环境，提高建筑的使用价值和舒适性。
民用建筑电气设计标准涵盖了诸多方面，包括电气设备的选择和布置、电气线路的设计和指示、电气保护和安全措施、照明设计、建筑自动化，以及电气设备的维护保养等。
首先，在民用建筑电气设计中，电气设备的选择和布置是至关重要的。
设计师应根据建筑物的用途和功能，选择合适的电气设备，包括配电柜、开关控制设备、电缆、电池组等。
同时，要合理布置这些电气设备，保证其运行的便捷性和美观性，方便维修和检修。
其次，电气线路的设计和指示也是重要的一环。
根据建筑物的用途和负荷需求，设计师需要确定电气线路的容量和布线方案。
同时，要按照安全距离和防雷保护要求进行线路布置，确保电气线路的安全可靠。
此外，还需要标明线路名称、负荷类型和容量、电流值、电压等参数，方便日后使用和维护。
为确保电气安全，民用建筑电气设计标准还规定了相应的保护和安全措施。
例如，要设置漏电保护器，及时切断漏电电流，防范触电事故的发生。
另外，还要设置过载保护器和短路保护器，保护电气设备不受过载和短路电流的损害。
同时，要建立完善的接地系统，确保电气设备正常接地，防止电气火灾的发生。
照明设计是民用建筑电气设计中的重点之一。
设计师需要根据建筑物的不同区域和用途，合理布置照明设备，提供舒适的照明环境。
同时，要注重节能和环保，选择高效节能的照明设备，并合理控制照明功率和照度，以达到节能减排的目的。
在建筑自动化方面，民用建筑电气设计标准还要求具备集中控制、监测和管理功能，以提高建筑物电气系统的智能化程度。
例如，可以利用无线遥控技术，实现对照明、窗帘、空调等设备的远程控制。
此外，还可以通过传感器和自动控制系统，实现对温度、湿度、空气质量等环境参数的监测和调控。
上海民用建筑电气防火设计规程上海民用建筑电气防火设计规程是为了保障民用建筑电气设备的安全运行，防止电气火灾事故的发生而制定的。
本规程旨在规范民用建筑电气设备的设计、施工、验收等工作，确保民用建筑电气设备符合安全要求，提高建筑电气设备的防火性能，保障人民生命财产的安全。
一、适用范围本规程适用于上海市范围内的新建、改建、扩建的民用建筑项目，包括住宅、商业、办公、教育、医疗等各类建筑。
二、基本原则1.安全性原则：电气设计应符合国家相关标准和规范要求，保证电气设备在正常工作状态下具有良好的防火性能。
2.可靠性原则：电气设计应考虑电源供应的可靠性和连续性，减少电气设备故障引发火灾的可能性。
3.经济性原则：电气设计应在满足安全要求的前提下，尽量降低造价，提高电气设备的使用寿命。
三、设计要求1.火灾防控方案：电气设计应根据建筑的火灾防控方案进行设计，合理布局电气设备，确保电气设备在火灾发生时能够正常工作，并保证人员的安全疏散。
2.电气线路布置：电气线路应按照建筑的功能划分进行布置，保证不同功能区的线路相互隔离，避免因线路短路等故障引发火灾。
3.火灾报警设备：电气设计应设置火灾报警设备，并与其他消防设备进行连接，确保火灾时能及时报警并触发相应的灭火装置。
4.配电系统设计：电气设计应合理设计配电系统，确保配电设备的安全运行，包括合理选择断路器、接触器、塑料配电箱等设备，并设置过电流保护器、漏电保护器等装置。
5.补偿措施：根据建筑的特殊要求，如高温、潮湿等环境，电气设计应采取相应的补偿措施，保证电气设备的正常运行。
四、施工验收要求1.施工单位应按照设计文件进行施工，并严格控制施工质量，确保施工过程中不损坏电气设备。
2.验收单位应按照设计要求进行验收，对建筑电气设备进行全面检查，包括绝缘电阻、接地电阻、接地装置等。
3.验收单位应编制验收报告，并将验收合格的电气设备进行登记备案。
五、惩罚措施对于未按照本规程进行设计、施工的单位，责令改正并处以相应的罚款；对于严重违规行为可能引发火灾的，吊销相关企业的资质证书，并追究相关人员的法律责任。
民用建筑电气设计规范JGJ16-2008布线要
求
根据民用建筑电气设计规范JGJ16-2008，刚性塑料导管也就是PVC线管的布线要求如下：PVC线管适用于室内和有腐蚀性劣质的场所，不适用于高温个容易受机械损伤的场所，也就是适用于家装；暗埋在墙里或者是混凝土里的刚性塑料导管应选用中型导管；三根及以上绝缘电线穿于同一根导管时，其总的截面积不应超过导管内截面积的40%；不同回路得线路不应穿于同一根刚性塑料导管内；电线在塑料导管内不得有接头，分支接头应在分线盒内进行；刚性塑料导管暗敷或者是埋地敷设时，引出地面的高度不应低于300mm，有防止损伤的措施；刚性塑料导管当管路较长或者是转弯较多时，宜适当增加拉线盒或加大管径；对无弯的管路不超过30米；两个拉线点之间有一个弯时，不超过20米；两个拉线点之间有两个弯时，不超过15米；两个拉线点之间有三个弯时，不超过8米；刚性塑料导管在穿过建筑物变形缝时，应装设补偿装置；塑料线导管布线，在线路连接、转角、分支及终端处应采用相应的附件。
建筑电气, 电气设计。
民用建筑电气设计规范最新版【1民用建筑电气设计规范】民用建筑电气设计规范最新版【1民用建筑电气设计规范】一般规定一、所址选择1.配变电所位置选择，应根据下列要求综合考虑确定：(1)接近负荷中心。
(2)进出线方便。
(3)接近电源侧。
(4)设备吊装、运输方便。
(5)不应设在有剧烈振动的场所。
(6)不宜设在多尘、水雾(如大型冷却塔)或有腐蚀性气体的场所，如无法远离时，不应设在污源的下风侧。
(7)不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。
(8)不应设在爆炸危险场所以内和不宜设在有火灾危险场所的正上方或正下方，如布置在爆炸危险场所范围以内和布置在与火灾危险场所的建筑物毗连时，应符合现行的《爆炸和火灾危险环境电力装置设计规范》的规定。
(9)配变电所为独立建筑物时，不宜设在地势低洼和可能积水的场所。
(10)高层建筑地下层配变电所的位置，宜选择在通风、散热条件较好的场所。
(11)配变电所位于高层建筑(或其他地下建筑)的地下室时，不宜设在最底层。
当地下仅有一层时，应采取适当抬高该所地面等防水措施。
并应避免洪水或积水从其他渠道淹渍配变电所的可能性。
2. 装有可燃性油浸电力变压器的变电所，不应设在耐火等级为三、四级的建筑中。
3. 在无特殊防火要求的多层建筑中，装有可燃性油的电气设备的配变电所，可设置在底层靠外墙部位，但不应设在人员密集场所的上方、下方、贴邻或疏散出口的两旁。
4. 高层建筑的配变电所，宜设置在地下层或首层；二、配变电所型式和布置1. 配变电所的形式应根据用电负荷的状况和周围环境情况综合确定。
2.不带可燃性油的高、低压配电装置和非油浸的电力变压器及非可燃性油浸电容器可设在同一房间内。
3.室内变电所的每台油量为100kg及以上的三相变压器，应设在单独的变压器室内。
4.带可燃性油的高压开关柜，宜装设在单独的高压配电装置室内。
当高压开关柜的数量为5台以下时，可和低压配电屏装设在同一房间内。
5. 在同一房间内布置高、低压配电装置时，当高压开关柜或低压配电屏顶面有裸露导体时，两者之间的净距不应小于2m；当高压开关柜和低压配电屏的顶面和侧面的外壳防护等级符合IP2X级时，两者可靠近布置。
民用建筑电气设计规范1 总则1.0.1为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。
1.0.2 本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计。
1.0.3民用建筑电气设计采用的技术标准和装备水平，应与工程在国民经济和公共生活中的地位、规模、功能要求及建筑环境设计相适应。
认真考虑设备、材料的供应可能，以及施工安装和维护管理水平。
1.0.4 民用建筑电气设计应积极采取各项节能措施，努力降低电能消耗；注意节约有色金属，合理选用铜、铝材质的导体。
1.0.5 民用建筑电气设计应根据地区条件、工程特点、规模和发展规划、正确处理近期和远期发展的关系，做到以近期为主，考虑发展的可能性。
1.0.6 民用建筑电气设计应积极采取经实践证明行之有效的新技术、新理论、努力创造经济效益、社会效益和环境效益。
1.0.7 设计中应选用技术先进、经济、适用的定型产品及经过鉴定、检测的优良产品。
1.0.8 民用建筑电气设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语、符号、代号2.1 术语2.1.1 照明(1)光环境--光(照度水平、照度分布、照明形式、光色等)和颜色(色调、饮和度、室内色彩分布、显色性能等)与房间形状结合，在房间内所形成的生理和心理的环境。
(2)工作面--指在其上面进行工作的平面。
当没有特别指定工作位置时，一般把室内照明的工作面假设为距离地面0.75m高的水平面。
(3)照度--在一个面上的光通密度。
它是射入单位面积的光通量。
(4)维护照度--在必须更换光源或在预期清洗灯具和清扫房间周期终止前，或者同时进行上述维护工作的时刻所应保持的平均照度。
通常维护照度不应低于使用照度的80%。
5)使用照度--在一个维护周期内照度变化曲线的中间值。
(6)初期照度--在新装照明设备初始时的照度。
(7)标量照度--位于某一点的微小平面上的平均照度。
第一章 总 则 第1．0．1条 10千伏及以下变电所设计必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、技术先进和经济合理。
第1．0．2条 10千伏及以下变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能。
第1．0．3条 I0千伏及以下变电所设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，正确处理供电和用电的关系，合理确定设计方案。
第1．0．4条 10千伏及以下变电所设计应节约有色金属，并应认真贯彻“以铝代铜”的技术政策。
第1．0．5条 本规范适用于工业、交通、，电力、邮电、财贸、文教等各行业的新建工程的设计。
第1．0．6条 10千伏及以下变电所设计尚应符合现行的有关国家标准和规范的规定。 第二章 变电所和配电所 第一节 一般规定 第2．1．1条 变电所、配电所的高压及低压母线，一般采用单母线或分段单母线的接线方式。
第2．1．2条 6千伏或10千伏配电所专用电源线的进线侧，属于下列情况之一时应装设断路器：
一、事故时需要切断电源； 二、需要带负荷切换电源； 三、继电保护或自动装置有要求； 四、出线回路较多。 第2．1．3条 从总降压变电所或总配电所以放射式向配电所配电时，该配电所的进线侧一般装设隔离开关。
第2．1．4条 变电所、配电所的6千伏或10千伏非专用电源线的进线侧，应装设带保护的开关设备。
第2．1．5条 6千伏或10千伏母线的分段处：，一般装设隔离开关，但由于下列情况之一时应装设断路器：
一、事故时需要切换电源； 二、需要带负荷操作； 三、继电保护或自动装置有要求； 四、出线回路较多。 第2．1．6条 6千伏或10千伏配电装置的出线侧，在有反馈可能的出线回路或架空出线回路中，宜装设线路隔离开关。
第2．l．7条 接在母线上的阀型避雷器和电压互感器，一般合用一组隔离开关。变电所、配电所架空进、出线上的阀型避雷器回路中，一般不装设隔离开关。
第2．1．8条 变压器低压侧（电压为0．4千伏）的总开关和母线分段开关，属于下列情况之一时应采用自动开关： 一、需要自动切换电源； 二、配电方式为变压器--母干线，且继电保护有要求或需要带负荷操作。 第2．l．9条 变电所、配电所的操作电源一般采用文流电源或电容储能整流电源。 当采用交流整流方式向断路器的直流电动操作机构合闸线圈供电时，应校核该整流合闸电源能否保证断路器在事故情况下可靠合闸。
第2．1．10条 配电所的所用电源一般引自就近的380／220伏配电变压器，不另设所用变压器。
第2．1．ll条 装有两台及以上变压器的车间成变电所，当一台断开时，其余变压器的容量应保证一级负荷及二级负荷用电，该容量可计入变压器的过负荷能力。
第2．1．12条 变电所中单台配电变压器（低压为0．4千伏）的容量，不宜大于1000千伏安。当用电设备的容量较大，负荷集中且运行合理时，可选用较大容量的变压器。
第二节 所址选择 第2．2．1条 配电所位置的选择，应根据下列要求综合考虑确定。 一、接近负荷中心； 二、进、出线方便； 三、接近电源侧； 四、尽量不设在有剧烈振动的场所； 五、尽量不设在多尘或有腐蚀性气体的场所。如无法远离时，不设在污源的下风侧。 第2．2．2条 变电所的位置应接近负荷中心，并宜符合下列要求： 一、进、出线方便， 二、接近电源侧； 三、运输方便。 第2．2．3条 配电所和室内变电所不应设在厕所、浴室或其他经常积水场所的正下方。 第2．2．4条 露天或半露天天的变电所，不应设置在下列场所： 一、有腐蚀性气体的场所； 二、挑檐为燃烧体或难燃体的建筑物旁； 三、耐火等级为四级的建筑物旁； 四、附近有棉、粮及其他易燃物大量集中的露天堆场； 五、容易沉积可燃粉尘、可燃纤维、灰尘或导电尘埃，且严重影响变压器安全运行的场所。
第三节 变电所的型式与布置 第2．3．1条 本节适用于电压为10千伏及以下，装有可燃性油油浸式电力变压器的变电所。
第2．3．2条 周围环境正常的10千伏及以下变电所，宜采用露天或半露天变电所。 注：环境正常系统指无爆炸和火灾危险、无腐蚀性气体、无导电尘埃和灰尘少的场所。 第2．3．3条 室内变电所一般采用附设变电所，当负荷小而分散时，宜采用独立变电所；在负荷大的多跨厂房内，可采用车间内变电所。
第2．3．4条 杆上变压器台，一般适用于居民区或负荷较小的场所。 第2．3．5条 高压开关柜宜装设在单独的高压配电装置室内。当局压开关柜数量较少时，也可和低压配电屏装设在同一房间内。当高压开关柜和低压配电屏为单列布置时，两者的净距不应小于2米。
第2．3．6条 高压配电装置室内应留有适当数量开关柜的备用位置。 第2．3．7条 有人值班的配电所，应有单独的值班室；当有低压配电装置室时，值班室可与低压配电装置室合并。高压配电装置室与值班室应直通或经过走廊相通。
第2．3．8条 配电所的辅助生产建筑物，应根据生产需要和节约的原则确定。 第2．3．9条 变压器外廓与变压器室墙壁和门的净距。不应小于表2．3．9所列数值。 变压器外廓与变压器室墙壁和门的净距 表2．3．9
第2．3．l0条 露天或半露天变电所的变压器四周，应设固定围栏。变压器外廓与围栏或建筑物外墙的净距，不应小于0．8米。变压器底部距离地面不应小于0．3米。相邻变压器外廓之间的净距，不应小于1．5米。
第2．3，ll条 当露天或半露天变电所以供给一级负荷用电时，相邻变压器的防火净距不应小于10米，当小于10米时应设置防火墙。 第2．3．12条 由同一配电所供给一级负荷用电时，母线分段处应有防火隔板或隔墙。供给一级负荷用电的电缆不应通过同一电缆沟。
第四节 对建筑的要求 （1）防火 第2．4．1条 变压器室的耐火等级应为一级。高压配电装置室的耐火等级不应低于二级。低压配电装置室的耐火等级不应低于三级。
第2．4．2条 室内变电所的每台油量为60公斤及以上的变压器。应设在单独的变压器室内。
第2．4．3条 车间内变电所的变压器不应设在三、四级耐火等级或火灾危险性为甲、乙类的生产厂房内；如设在二级耐火等级的厂房内时，厂房应采取局部防火措施。
第2．4．4条 有下列情况之一时，变压器室的门应为防火门： 一、变压器室位于车间内； 二、变压器室位于容易沉积可燃粉尘、可燃纤维的场所； 三、变压器室附近有粮、棉及其它易燃物大量集中的露天堆场； 四、变压器室位于建筑物的二层或更高层； 五、变压器室下面有地下室。 第2．4．5条 变压器室的通风窗，应采用非燃烧材料。 第2．4．6条 建筑物外墙距离露天或半露天变电所的变压器外廊5米以内时，在变压器总高度加3米及外廊两侧加3米（变压器油量在1000公斤以下时，两侧各为1．5米）的外间范围内，不应有门、窗或通风孔。
第2．4．7条 车间内变电所的变压器室，应设置容量为100％变压器油量的贮油池。 第2．4．8条 有下列情况之一时，变压器室内应设置容量为100％变压器油量的挡油设施或设置能将油排列安全处所的设施：
一、变压器室位于容易沉积可燃粉尘、可燃纤维的场所； 二、变压器室附近有粮、棉及其它易燃物大量集中的露天场所； 三、变压器室下面有地下室。 第2．4．9条 变压器室位于建筑物的二层或更高层时，应设置能将油排到安全处所的设施。
第2．4．10条 露天或少霜天变电所中，油量为1000公斤及以上的变压器，应设置容量为100％油量的挡油设施。
（Ⅱ）通风 第2．4．11条 变压器室应有良好的自然通风、夏季的排风温度不宜大于十45℃，进风和排风的温度差不宜大于15℃。
第2．4．12条 当采用机械通风时，变压器的通风管道应采用非燃烧材料。 第2．4．13条 变压器室的通风窗应有防止雨、雪和小动物进入的措施。 第2．4．14条 配电装置室一般采用自然通风。 （Ⅲ）其它 第2．4．15条 变压器室内不应通过与变压器室无关的管道和明敷线路。 第2．4．16条 变压器室的门应向外开。 第2．4．17条 高低压配电装置室宜设不能开启的采光。窗。如设可开启的窗，应有防止雨、雪和小动物进入的措施。
第2．4．18条 变电所、配电所的电缆沟应采取防水、排水措施。 第三章 电力电容器装置 第一节 一般要求 第3．1．1条 本章适用于电压为10千伏及以下作并联补偿用的电力电容器装置的设计。
第3．1．2条 电容器装置载流部分（开关设备、导体等）的长期允许电流不应小于电容器额定电流值的1．3倍。
第3．1．3条 电容器组应装设放电设备。使电容器组两端的电压从峰值（根号2倍额定电压）降至75伏所需时间，对低压电容器最长为1分钟；对高压电容器最长为5分钟。
第3． 1．4条 电容器室内应有温度计。温度计一般装设在8近电容器组、通风条件较差，且便于观察的地点。
第二节 电气接线 第3．2．1条 电容器组与放电设备应直接连接，中间不应设置开关设备或熔断器，但低压电容器组和放电设备之间可设自动接通的接点。
