地质勘查常用标准-1-08__区域地质图图例

花纹图案欧阳光明（2021.03.07）①沉积岩花纹砂岩HW001 石英砂岩HW002 硬砂岩HW003 铁质砂岩HW004长石砂岩HW005 粉砂质泥岩HW006 泥质粉砂岩HW007 凝灰质粉砂岩HW008钙质砂岩HW009 砾岩HW010 角砾岩HW011 砂砾岩HW012砂质砾岩HW013 钙质砾岩HW014 硅质砾岩HW015 页岩HW016炭质页岩HW017 铝土页岩HW018 油页岩HW019 硅质页岩HW020凝灰质页岩HW021 砂质页岩HW022 粘土岩HW023 泥页岩HW024砂质粘土岩HW025 硅质粘土岩HW026 灰岩HW027 泥灰岩HW028石灰岩HW029 含泥质灰岩HW030 砂质灰岩HW031 硅质灰岩HW032结晶灰岩HW033 沥青质灰岩HW034 生物灰岩HW035 炭质灰岩HW036含圆藻硅质灰岩HW037 硅质结核灰岩HW038 含燧石结核灰岩HW039 硅质条带灰岩HW040竹叶状灰岩HW041 瘤状灰岩HW042 鲕状灰岩HW043 碎屑状灰岩HW044角砾状灰岩HW045 砾状灰岩HW046 页状灰岩HW047 豹皮状灰岩HW048薄层灰岩HW049 白云质灰岩HW050 砂质泥灰岩HW051 硅质泥灰岩HW052白云岩HW053 泥质白云岩HW054 石灰华HW055 磷块岩HW056铝土层HW057 锰矿层HW058 黄铁矿HW059 铁矿层HW060煤层HW061 石膏层HW062 岩盐HW063 泥岩HW064硅质条带泥灰岩HW065 中厚层灰岩HW066 含砾砂岩HW067 含砾石英砂岩HW068含角砾砂岩HW069 石英岩状砂岩HW070 泥质条带灰岩HW071 含砾泥质板岩HW072硅质泥质板岩HW073 含砾凝灰岩HW074 安山凝灰岩HW075 砂砾层HW076含钙硝质粉砂质泥岩HW077 含钙硝质泥质粉砂岩HW078②岩浆岩花纹未区分的酸性侵入岩HW201 花岗岩HW202花岗斑岩HW203 黑云母花岗岩HW204二长花岗岩HW205 二长岩HW206 钾长花岗岩HW207 斜长花岗岩HW208白岗岩HW209 花岗细晶岩HW210 花岗伟晶岩HW211 酸性喷出岩HW212流纹岩HW213 流纹班岩HW214 流纹凝灰岩HW215 霏细岩HW216霏细斑岩HW217 黑锰岩HW218 未区分的中性侵入岩HW219 闪长岩HW220黑云母花岗闪长岩HW221 石英闪长斑岩HW222 中性喷出岩HW223 安山岩HW224英安岩HW225 安山凝灰岩HW226 未区分的碱性侵入岩HW227 霞石正长岩HW228霞石正长斑岩HW229 正长岩HW230 石英正长岩HW231 正长斑岩HW232未区分的碱性喷出岩HW233 粗面岩HW234粗面斑岩HW235 响岩HW236碱性玄武岩HW237 未区分的基性侵入岩HW238 辉长岩HW239 苏长岩HW240煌斑岩HW241 蛇纹岩HW242 辉绿岩HW243 玢岩HW244基性喷出岩HW245 玄武岩HW246 辉斑玄武岩HW247 凝灰玄武岩HW248安山玄武岩HW249 细壁岩HW250 超基性侵入岩HW251 纯橄榄岩HW252橄榄岩HW253 角闪岩HW254 辉岩HW255 超基性喷出岩HW256苦橄岩HW257 集块熔岩HW258 角砾熔岩HW259 集块角砾熔岩HW260凝灰熔岩HW261 熔集块岩HW262 熔角砾岩HW263 熔凝灰岩HW264熔角砾凝灰岩HW265 熔结集块岩HW266 熔结角砾岩HW267 熔结凝灰岩HW268集块岩HW269 火山角砾岩HW270 凝灰岩HW271 岩屑凝灰岩HW272沉集块岩HW273 沉火山角砾岩HW274 沉凝灰岩HW275 交代式花岗岩HW276混合花岗岩HW277 斑纹状混合岩HW278 粗面集块岩HW279 片麻状黑云母花岗岩HW280角闪岩HW281 斜长角闪岩HW282 黑云角闪岩HW283 英安流纹质角砾岩HW284黑云角闪斜长岩HW285 闪长玢岩HW286 角砾安山岩HW287 熔岩HW288其它花岗岩HW289③变质岩花纹混合岩HW401 渗透状混合岩HW402 斑点状混合岩HW403 眼球状混合岩HW404香肠状混合岩HW405 条纹(痕)状混合岩HW406 条带状混合岩HW407 分枝状混合岩HW408网状混合岩HW409 角砾状混合岩HW410 雾迷状浑合岩HW411 混合花岗岩HW412角闪雾迷状混合岩HW413 斜长角闪均质混合岩HW414 条带状混合质二云片岩HW415 眼球状混合质黑云变粒岩HW416片麻岩HW417 花岗片麻岩HW418 黑云片麻岩HW419 斜长片麻岩HW420二长片麻岩HW421 黑云钾长片麻岩HW422 角闪斜长片麻岩HW423 二云钾长片麻岩HW424片岩HW425 石英片岩HW426 角闪片岩HW427 云母片岩HW428绢云母片岩HW429 绿泥片岩HW430 篮闪片岩HW431 滑石片岩HW432石榴片岩HW433 角闪石英片岩HW434 斜长绿泥片岩HW435 角闪石榴云母片岩HW436千枚岩HW437 钙质千枚岩HW438 石英千枚岩HW439 绢云母千枚岩HW440绿泥千枚岩HW441 绢云绿泥千枚岩HW442 板岩HW443 钙质板岩HW444硅质板岩HW445 砂质板岩HW446 炭质板岩HW447 绿泥板岩HW448凝灰质板岩HW449 麻粒岩HW450 辉石麻粒岩HW451 紫苏麻粒岩HW452变粒岩HW453 角闪变粒岩HW454 黑云变粒岩HW455 斜长角闪变粒岩HW456变质砂岩HW457 石英岩HW458 长石石英岩HW459 变流纹岩HW460变安山岩HW461 变玄武岩HW462 大理岩HW463 白云质大理岩HW464白云石大理岩HW465 含石英大理岩HW466 蛇纹石大理岩HW467 绿帘石大理岩HW468石榴石灰石大理岩HW469 矽卡岩HW470 透辉石矽卡岩HW471 硅灰石矽卡岩HW472透辉石石榴石矽卡岩HW473 内矽卡石HW474 方柱石矽卡岩HW475 方柱石石榴石矽卡岩HW476角岩HW477 斑点角岩HW478 石英角岩HW479 绢云母角岩HW480矽线石角岩HW481 堇青石角岩HW482 红柱石黑云母角岩HW483 蛇纹石HW484闪长质混染岩HW485 绿泥石化HW486 绿帘石化HW487 绢云母石化HW488电气石化HW489 硅化HW490 高岭土化HW491 大理石化HW492矽卡岩化HW493 角岩化HW494 安山变质岩HW495 角页岩HW496变质岩HW497 片麻岩HW498 黑云母斜长片麻岩HW499 黑云母片岩HW500角闪石片岩HW501 阳起石片岩HW502 硅质岩HW503 变质安山岩HW504千枚岩HW505 石英绢云母千枚岩HW506 构造片状岩HW507④覆盖层花纹孤石HW601 漂石HW602 块石HW603 卵石HW604砂卵砾石HW605 碎石HW606 砾石HW607 角砾HW608砾质土HW609 砂HW610 粉土HW611 砂壤土HW612壤土HW613 黄土HW614 粘土HW615 亚粘土HW616淤泥HW617 盐渍土HW618 泥炭HW619 古土壤HW620钙质结核HW621 腐植土HW622 填筑土HW623 淤泥质粘土HW624冰川泥砾HW625 冰水沉积层HW626 粘土夹砂HW627 粘土夹碎石HW628杂粘土HW629 粉质粘土HW630 淤泥质粘土HW631 砂质粘土HW632重粉质粘土HW633 淤泥质粉质粘土HW634 含砾粉质粘土HW635 卵砾质粉质粘土HW636含碎石粉质粘土HW637 含泥质亚粘土HW638 淤泥质亚粘土HW639 含砾亚粘土HW640轻亚粘土HW641 轻亚粘土夹砂HW642 含砾轻亚粘土HW643 黄土状亚粘土HW644黄土状轻亚粘土HW645 轻粉质壤土HW646 重粉质壤土HW647 中壤土HW648中粉质壤土HW649 重壤土HW650 中砂壤土HW651 重砂壤土HW652淤泥质亚砂土HW653 砾质土HW654 粉砂HW655 细砂HW656中细砂HW657 中砂HW658 中粗砂HW659 含砾砂层HW660淤泥质中粗砂HW661 圆砾HW662 砂砾石HW663 土夹卵砾石HW664卵石夹粘土HW665 卵石夹亚粘土HW666 杂填土HW667 素填土HW668耕植土HW669 回填卵砾石HW670 坡积物HW671 洪坡积碎石土HW672残积土HW673 崩冲积碎石夹砂HW674 含泥炭质土HW675 崩坡积块石及碎石土HW676崩积碎石HW677 泥炭层HW678 淤泥夹砂HW679 砂夹淤泥HW680淤泥混砂HW681 砂混淤泥HW682 漂卵石层HW683 泥质粉土HW684细粉砂HW685 粗粉砂HW686 含泥质砂HW687 砾砂HW688角砾石HW689 砂砾卵石HW690 含泥砂砾HW691 含泥卵石HW692亚砂土HW693 块碎石HW694 块碎石夹亚粘土HW695 块碎石夹粘土HW696卵石夹粘土HW697 卵石夹亚粘土HW698 浆砌卵石HW699 浆砌石HW700砼/混凝土HW701 钢筋砼/钢筋混凝土HW702 回填土壤HW703 抛石HW704抛土HW705 泥沙HW706 粘土夹卵砾石HW707 回填漂卵石HW708块碎石土层HW709 块碎石层HW710 漂卵石夹砂土HW711 卵砾石夹砂HW712碎石含砂砾HW713⑤其它花纹断层泥HW801 超糜棱岩HW802 糜棱岩HW803 千糜岩HW804断层角砾岩HW805 构造片状岩HW806 压碎岩HW807 碎块岩HW808碎裂岩HW809 玻状岩HW810 石英脉HW811 辉绿岩脉HW812闪长岩脉HW813 富水性极弱的HW814 富水性弱的HW815 富水性中等的HW816富水性强的HW817 富水性极强的HW818 极强透水HW819 强透水HW820中等透水HW821 弱透水HW822 微透水HW823 极微透水HW824砖墙HW825 夯土/夯实土壤HW826 填砂HW827 灰土HW828三合土/碎砖HW829 草地HW830 沼泽HW831 六边形HW832*欧阳光明*创编 2021.03.07蜂巢HW833 小方块HW834 等边三角形HW835 植被HW836树木HW837 木材HW838 楼梯HW839 杉木HW840树林HW841*欧阳光明*创编 2021.03.07。

岩土工程勘察图例图示及规定关于岩土工程勘察图例图示等有关规定1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2 土的图例 (2)2.3岩石的图例及符号 (5)2.4、第四系分层及成因符号 (10)2.5地层代号 (11)2.6勘察工作图例 (11)2.7地质图例 (14)2.8 常用地形图图例（1:500、1:1000、1:2000） (17)2.9工程建（构）筑物及常用建筑总图图例 (18)3、岩土工程勘察图示 (20)3.1 一般规定 (20)3.2图例图示 (24)3.3平面图图示 (25)3.4工程地质剖面图图示 (28)3.5、柱状图图示 (32)3.6动力触探成果图表图示 (36)3.7钻孔抽、提水试验成果图表图示 (38)3.8钻孔压水试验成果图表图示 (39)3.9勘探点数据一览表 (39)3.10线路工程平面图、剖面图、柱状图 (40)附录：A勘探点平面布置图B工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J s n （侏罗系下统南园组组）、J2S1（侏罗系中统沙溪庙组第一段）2.2 土的图例2.32.3.1岩石图例、i~f 沉积2.4、第四系分层及成因符号2.4.1第四系成因符号2.5地层代号2.5.1 在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2 o 女口：J 2S-MS（侏罗系中统沙溪庙组泥岩）、T i j 3-Ls （三叠系下统嘉陵江组第三段灰岩）。

主题内容与适用范围1 主题内容本规程规定了区域地质及矿区地质图件制作的要求、一般规定以及作业程序。

2 适用范围本规程适用于区域地质调查、矿产详查及勘探矿区各类地质图件制作的技术依据之一。

其他地质图件可参照执行。

3 引用标准和规范DZ/T 0156－95 区域地质及矿区地质图清绘规程DZ/T 0157－95 1:50 000 地质图地理底图编绘规范DZ/T 0159－95 1:500 000 1:1 000 000 省（市、区）地质图地理底图编绘规范DZ/T 0156－95 1:250 000 地质图地理底图编绘规范1:50 000 区域地质矿产调查工作图式图例(1983 年)中华人民共和国地质矿产部地质勘查技术管理规范补充规定（测绘、地质绘图）（1991）中国人民武装警察部队黄金指挥部金矿勘查综合图件编绘指南中国人民武装警察部队黄金第三总队2第一章矢量化的一般规程1.1 对底图的质量要求一般地质图件原稿图应符合下列要求：1. 数学基础（直角坐标网、经纬网、内廓及各类控制点）精度必须符合规定要求；2. 图面平整、内容清晰、所附资料齐全；3. 国界、省（市、自治区）界等按国家有关规定进行了审查并有文字依据；4. 相邻图幅各要素接边误差符合要求。

1.2 矢量化前准备工作1. 矢量化前必须详细阅读底图（原图）和有关规范图式图例，了解各要素的清绘（矢量化）方法，做到心中有数。

2. 定作业计划。

作业计划可按要素拟定，也可按每日工作量具体划分，以便有条不紊的工作。

3. 底图是否清绘准确，发现疑难问题，必须在清绘前向有关人员问清弄懂，自己不能擅自改动。

1.3 矢量化的质量要求1. 原图各要素清绘符合规定要求，依比例尺的符号不得变形，不依比例尺的中心点位不得超差。

2. 上各项内容不得漏掉或有差错。

3. 国界及行政区划界线，严格按照可靠资料绘制。

如有国界线的图，必须上级批准，并附有正式审批文件，方可绘制印刷。

4. 必须尊重原图，不得随意改动原划线位置，必须保持各要素的几何精度。

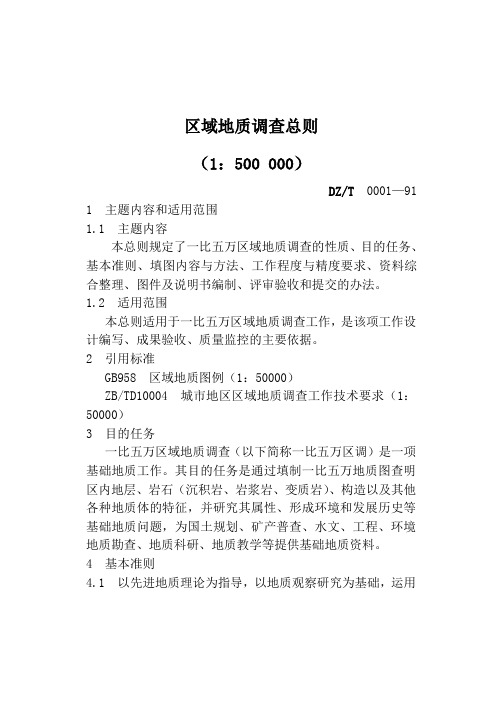

区域地质调查总则（1：500 000）DZ/T 0001—91 1 主题内容和适用范围1.1 主题内容本总则规定了一比五万区域地质调查的性质、目的任务、基本准则、填图内容与方法、工作程度与精度要求、资料综合整理、图件及说明书编制、评审验收和提交的办法。

1.2 适用范围本总则适用于一比五万区域地质调查工作，是该项工作设计编写、成果验收、质量监控的主要依据。

2 引用标准GB958 区域地质图例（1：50000）ZB/TD10004 城市地区区域地质调查工作技术要求（1：50000）3 目的任务一比五万区域地质调查（以下简称一比五万区调）是一项基础地质工作。

其目的任务是通过填制一比五万地质图查明区内地层、岩石（沉积岩、岩浆岩、变质岩）、构造以及其他各种地质体的特征，并研究其属性、形成环境和发展历史等基础地质问题，为国土规划、矿产普查、水文、工程、环境地质勘查、地质科研、地质教学等提供基础地质资料。

4 基本准则4.1 以先进地质理论为指导，以地质观察研究为基础，运用之有效的新技术、新方法，不断提高地质研究程度和填图质量。

4.2 在优先考虑国民经济建设需要基础上，按照构造单元完整性和地质矿产条件的相似性划分片区，进行总体部署，并采用国际分幅的单幅或多幅（一般2～4幅）测制。

4.3 对区内已有的遥感图象、地质、矿产、地球化学等资料，在综合分析研究基础上，充分合理地加以应用。

4.4 采取实测或编测结合的方式进行填图，已有符合精度要求的大于一比五万比例尺地质图件资料的地区，可以编为主，编测结合方式进行。

4.5 地质填图要与科学研究相结合。

重要的基础地质问题可立项专题研究。

4.6 承担地质填图项目的单位，以短小精干的分队为宜，一般一个分队应配备3～5名地质技术骨干。

有条件时，在一个片区可由若干分队组成联队进行填图，并保持填图人员的相对稳定。

4.7 地质填图应以符合精度要求的一比二万五千的地形图底图。

没有此种比例尺地形图的地区，可采用地形-地质一次成图法，直接用相应比例尺的航空象片并辅以一比五万地形图进行填图；也可用大于一比二万五千地形图缩以及用精度符合要求且现势性好的一比五万地形图放大编绘成为一比二万五千的地形图做底图。

详细判读地质图（重点已标注）阅读地质图阅读地质图的一般步骤和方法（1）读地质图首先要看图式和各种规格，即先看图名、比例尺和图例。

还应具备地形图和地图有关知识。

从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。

（2）熟悉图例是读图的基础。

首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。

读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。

有时通过地质图相对图框上的两点画出黑色直线，两端注有AA′或II′…等字样，这样的直线称剖面线，表示沿此方向已经作了剖面图。

（3）在阅读地质内容之前应先分析一下图区的地形特征。

在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。

在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。

如巨大河流的主流总是流经地势较低的地方，支流则分布在地势较高的地方；顺流而下地势越来越低，逆流而上越来越高；位于两条河流中间的分水岭地区总是比河谷地区要高，等等。

了解地形特征，可以帮助了解地层分布规律、地貌发育与地质构造的关系.（4）一幅地质图反映了该地区各方面地质情况。

读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。

对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。

读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。

(5).在掌握全区地质轮廓的基础上，再对每一个局部构造进行分析：（1）开始时最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；（2）对每一种构造形态，包括褶曲、断层、不整合、火成岩体等逐一详加分析。

关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25) 3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26) 附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。

主题内容与适用范围1 主题内容本规程规定了区域地质及矿区地质图件制作的要求、一般规定以及作业程序。

2 适用范围本规程适用于区域地质调查、矿产详查及勘探矿区各类地质图件制作的技术依据之一。

其他地质图件可参照执行。

3 引用标准和规范DZ/T 0156－95 区域地质及矿区地质图清绘规程DZ/T 0157－95 1:50 000地质图地理底图编绘规范DZ/T 0159－95 1:500 000 1:1 000 000省（市、区）地质图地理底图编绘规范DZ/T 0156－95 1:250 000地质图地理底图编绘规范1:50 000区域地质矿产调查工作图式图例(1983年)中华人民共和国地质矿产部地质勘查技术管理规范补充规定（测绘、地质绘图）（1991）中国人民武装警察部队黄金指挥部金矿勘查综合图件编绘指南中国人民武装警察部队黄金第三总队第一章矢量化的一般规程1.1 对底图的质量要求一般地质图件原稿图应符合下列要求：1. 数学基础（直角坐标网、经纬网、内廓及各类控制点）精度必须符合规定要求；2. 图面平整、内容清晰、所附资料齐全；3. 国界、省（市、自治区）界等按国家有关规定进行了审查并有文字依据；4. 相邻图幅各要素接边误差符合要求。

1.2 矢量化前准备工作1. 矢量化前必须详细阅读底图（原图）和有关规范图式图例，了解各要素的清绘（矢量化）方法，做到心中有数。

2. 定作业计划。

作业计划可按要素拟定，也可按每日工作量具体划分，以便有条不紊的工作。

3. 底图是否清绘准确，发现疑难问题，必须在清绘前向有关人员问清弄懂，自己不能擅自改动。

1.3 矢量化的质量要求1. 原图各要素清绘符合规定要求，依比例尺的符号不得变形，不依比例尺的中心点位不得超差。

2. 上各项内容不得漏掉或有差错。

3. 国界及行政区划界线，严格按照可靠资料绘制。

如有国界线的图，必须上级批准，并附有正式审批文件，方可绘制印刷。

4. 必须尊重原图，不得随意改动原划线位置，必须保持各要素的几何精度。

关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25) 3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26) 附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。

1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。

1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。

1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。

2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。
