第1篇一、工程概况本项目围墙砌筑工程位于某住宅小区内,主要目的是为了分隔小区内不同区域,保障小区安全,同时起到美化环境的作用。
围墙采用砖砌结构,高度为2.5米,长度约为500米,总工程量约1250立方米。
施工周期为60天。
二、施工准备1. 人员准备- 组建专业的施工队伍,包括项目经理、技术负责人、施工员、质检员、安全员等。
- 对施工人员进行岗前培训,确保其掌握砌筑技术、安全操作规程等相关知识。
2. 材料准备- 砖块:选择符合设计要求的红砖,规格为240mm×115mm×53mm。
- 水泥:采用32.5号普通硅酸盐水泥。
- 砂子:中粗砂,粒径在0.5~2.5mm之间。
- 水泥砂浆:配合比为水泥:砂=1:3,水灰比为0.55。
- 其他材料:钢筋、模板、水平尺、线锤、水平仪等。
3. 机械设备准备- 砌砖机:用于提高砌筑效率。
- 混凝土搅拌机:用于搅拌水泥砂浆。
- 水泵:用于输送水泥砂浆。
- 水平尺、线锤、水平仪等测量工具。
4. 场地准备- 清理施工场地,确保场地平整、干净。
- 设置临时施工道路,方便材料运输。
- 做好排水、照明等配套设施。
三、施工工艺1. 基础施工- 根据设计图纸,确定基础尺寸和位置。
- 挖设基坑,基坑深度应大于基础厚度,宽度应大于基础宽度的1/3。
- 基坑底部应平整,回填土应分层夯实。
- 钢筋绑扎:按照设计要求绑扎钢筋,确保钢筋间距、保护层厚度符合规范。
- 浇筑混凝土基础:采用机械搅拌、人工浇筑的方式,确保混凝土密实。
2. 墙体施工- 砌筑墙体:采用一顺一丁砌法,先用砂浆将砖块铺放在基础上面,然后立砖,确保砖块垂直、平整。
- 砌筑过程中,随时检查墙体垂直度、水平度,确保墙体平整。
- 钢筋绑扎:在墙体中每隔500mm绑扎一道直径为6mm的钢筋,钢筋伸入墙体两端各100mm。
- 墙体施工完毕后,进行养护,养护期不少于7天。
3. 抹灰施工- 砌筑完毕后,对墙体进行抹灰处理,抹灰厚度为20mm。
第1篇一、工程概况1. 工程名称:XX项目墙体施工工程2. 工程地点:XX市XX区XX路XX号3. 工程规模:建筑面积XX平方米4. 施工单位:XX建筑工程有限公司5. 施工时间:2022年1月1日至2022年6月30日二、施工依据1. 国家及地方相关法律法规、规范、标准2. 设计单位提供的施工图纸及设计说明书3. 施工合同及施工组织设计4. 材料供应商提供的材料质量保证书5. 施工现场实际情况三、施工原则1. 安全第一,预防为主2. 质量为本,追求卓越3. 优化施工方案,提高施工效率4. 节约资源,降低成本5. 严格执行施工规范,确保工程质量四、施工准备1. 施工人员准备(1)组织施工队伍,明确施工人员职责(2)对施工人员进行技术培训和安全教育(3)对施工人员进行岗位技能考核2. 施工材料准备(1)按照设计要求,准备各类墙体材料,如水泥、砂、砖、钢筋等(2)对材料进行检验,确保质量合格(3)材料堆放整齐,便于施工3. 施工机具准备(1)根据施工需求,准备施工机具,如搅拌机、切割机、振动器等(2)对机具进行检查、保养,确保其正常使用(3)机具放置在指定位置,便于施工4. 施工场地准备(1)清理施工场地,确保场地平整、清洁(2)设置施工围挡,确保施工安全(3)设置临时设施,如办公室、宿舍等五、施工工艺及流程1. 施工工艺(1)砌体结构施工1)砌筑砂浆配制:按照设计要求,配制符合标准的砌筑砂浆2)墙体放线:根据设计图纸,进行墙体放线,确保墙体位置准确3)砌筑:按照砌筑规范,进行墙体砌筑,确保墙体垂直、平整4)墙体养护:砌筑完成后,进行墙体养护,确保墙体强度(2)混凝土结构施工1)混凝土配制:按照设计要求,配制符合标准的混凝土2)模板安装:根据设计图纸,进行模板安装,确保模板牢固、平整3)混凝土浇筑:按照浇筑规范,进行混凝土浇筑,确保混凝土密实、均匀4)混凝土养护:浇筑完成后,进行混凝土养护,确保混凝土强度2. 施工流程(1)施工准备:按照施工方案,完成施工人员、材料、机具、场地的准备工作(2)墙体放线:根据设计图纸,进行墙体放线,确保墙体位置准确(3)砌筑砂浆配制:按照设计要求,配制符合标准的砌筑砂浆(4)墙体砌筑:按照砌筑规范,进行墙体砌筑,确保墙体垂直、平整(5)混凝土浇筑:按照浇筑规范,进行混凝土浇筑,确保混凝土密实、均匀(6)墙体养护:砌筑和混凝土浇筑完成后,进行墙体养护,确保墙体强度(7)施工验收:按照施工规范,对施工质量进行验收,确保工程质量六、施工质量控制措施1. 材料质量控制(1)严格按照材料质量保证书,对材料进行检验,确保材料质量合格(2)材料堆放整齐,避免材料受潮、变质2. 施工过程质量控制(1)严格按照施工规范,进行施工过程控制,确保施工质量(2)加强施工人员培训,提高施工人员素质(3)加强施工过程监督检查,及时发现和纠正质量问题3. 施工验收质量控制(1)严格按照施工规范,对施工质量进行验收,确保工程质量(2)建立施工质量档案,对施工质量进行跟踪、记录七、施工安全措施1. 施工现场安全(1)设置安全警示标志,提醒施工人员注意安全(2)加强施工现场安全管理,确保施工人员生命安全(3)定期进行安全检查,及时发现和消除安全隐患2. 施工人员安全(1)对施工人员进行安全教育培训,提高施工人员安全意识(2)配备必要的安全防护用品,如安全帽、安全带等(3)加强施工现场安全巡查,确保施工人员安全八、施工进度安排1. 施工准备阶段:2022年1月1日至2022年1月10日2. 施工阶段:2022年1月11日至2022年5月31日3. 施工验收阶段:2022年6月1日至2022年6月30日九、施工总结1. 总结施工过程中的经验教训,不断提高施工水平2. 优化施工方案,提高施工效率3. 加强施工管理,确保施工质量4. 注重施工安全,保障施工人员生命安全5. 做好施工资料整理,为工程验收提供依据本施工方案仅供参考,具体施工过程中应根据实际情况进行调整。

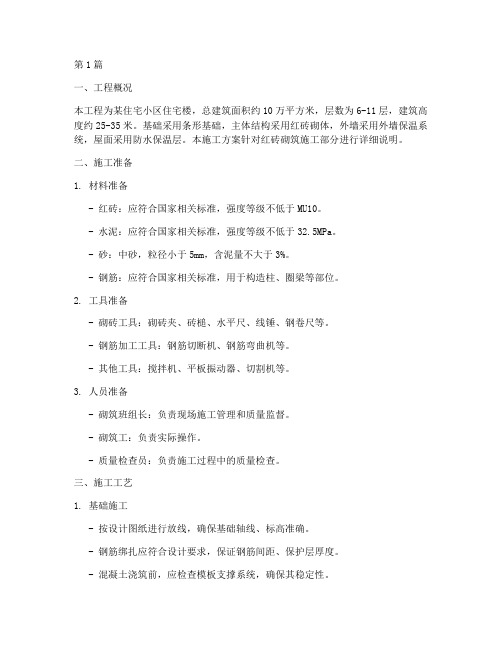

第1篇一、工程概况本工程为某住宅小区住宅楼,总建筑面积约10万平方米,层数为6-11层,建筑高度约25-35米。
基础采用条形基础,主体结构采用红砖砌体,外墙采用外墙保温系统,屋面采用防水保温层。
本施工方案针对红砖砌筑施工部分进行详细说明。
二、施工准备1. 材料准备- 红砖:应符合国家相关标准,强度等级不低于MU10。
- 水泥:应符合国家相关标准,强度等级不低于32.5MPa。
- 砂:中砂,粒径小于5mm,含泥量不大于3%。
- 钢筋:应符合国家相关标准,用于构造柱、圈梁等部位。
2. 工具准备- 砌砖工具:砌砖夹、砖槌、水平尺、线锤、钢卷尺等。
- 钢筋加工工具:钢筋切断机、钢筋弯曲机等。
- 其他工具:搅拌机、平板振动器、切割机等。
3. 人员准备- 砌筑班组长:负责现场施工管理和质量监督。
- 砌筑工:负责实际操作。
- 质量检查员:负责施工过程中的质量检查。
三、施工工艺1. 基础施工- 按设计图纸进行放线,确保基础轴线、标高准确。
- 钢筋绑扎应符合设计要求,保证钢筋间距、保护层厚度。
- 混凝土浇筑前,应检查模板支撑系统,确保其稳定性。
- 混凝土浇筑后,应进行养护,保证混凝土强度。
2. 砌筑施工- 砌筑前,应检查基础混凝土强度,达到设计要求后方可进行。
- 砌筑前,应进行弹线,确保墙体位置、尺寸准确。
- 砌筑过程中,应采用一顺一丁砌筑法,确保墙体垂直、平整。
- 砌筑墙体时,应分层砌筑,每层高度宜为500mm,且不得超过1.5m。
- 砌筑过程中,应检查墙体垂直度、平整度,发现问题及时纠正。
- 构造柱、圈梁等部位,应按照设计要求进行钢筋绑扎和混凝土浇筑。
3. 门窗洞口处理- 门窗洞口尺寸应符合设计要求,洞口四周应设置过梁。
- 过梁钢筋应按照设计要求进行绑扎,混凝土浇筑前应检查模板支撑系统。
- 混凝土浇筑后,应进行养护,保证混凝土强度。
4. 墙体抹灰- 砌筑完成后,应及时进行墙体抹灰,抹灰厚度应符合设计要求。
- 抹灰前,应清理墙体表面,确保无油污、灰尘等。
第1篇一、工程概况本工程位于某市某区,总建筑面积约10万平方米,包括住宅、商业、办公等多种功能。
本次施工方案针对住宅部分的隔墙砌筑工程进行详细规划。
二、施工依据1. 国家相关建筑法规和标准;2. 设计单位提供的施工图纸;3. 施工合同和相关技术文件;4. 施工现场实际情况。
三、施工范围1. 住宅部分的隔墙砌筑;2. 隔墙抹灰;3. 隔墙管道预埋;4. 隔墙门窗洞口预留。
四、施工工艺流程1. 施工准备;2. 材料验收;3. 支模;4. 隔墙砌筑;5. 隔墙抹灰;6. 管道预埋;7. 门窗洞口预留;8. 施工验收。
五、施工准备1. 人员组织:成立隔墙砌筑施工小组,明确各岗位责任;2. 材料准备:水泥、砂、砖、钢筋、模板等材料;3. 工具准备:砌砖工具、抹灰工具、水平尺、线锤、水平仪等;4. 施工方案交底:对施工人员进行施工方案和技术交底。
六、材料验收1. 砌筑材料:砖、水泥、砂等应符合国家标准;2. 模板:模板应平整、无变形,尺寸准确;3. 钢筋:钢筋应符合设计要求,无锈蚀、弯曲等现象。
七、施工工艺1. 支模:根据设计要求,在墙体两侧设置模板,模板应稳固、平整;2. 隔墙砌筑:a. 砌筑前,先清理墙体基层,确保墙体平整、无杂物;b. 砌筑时,砖块应饱满、密实,砌筑层高宜控制在1.5m以内;c. 砌筑过程中,随时检查墙体垂直度和水平度,确保墙体平整;d. 砌筑完成后,及时清理墙体表面杂物,进行养护;3. 隔墙抹灰:a. 砌筑完成后,对墙体进行清理;b. 按照设计要求,涂抹水泥砂浆,厚度控制在10-15mm;c. 抹灰过程中,注意墙体平整度和垂直度;d. 抹灰完成后,进行养护;4. 管道预埋:a. 根据设计要求,确定管道预埋位置;b. 预埋管道应与墙体牢固连接,确保管道不松动;c. 管道预埋完成后,进行验收;5. 门窗洞口预留:a. 根据设计要求,确定门窗洞口位置;b. 洞口尺寸应略大于门窗尺寸,确保门窗安装方便;c. 洞口预留完成后,进行验收。
毛石混凝土挡墙的墙体砌筑施工方案方案一:毛石混凝土挡墙的墙体砌筑施工方案一、引言毛石混凝土挡墙是一种常见的围护结构,具有美观实用的特点。
为了保证挡墙的施工质量和工期进度,本文将详细介绍毛石混凝土挡墙的墙体砌筑施工方案。
二、施工准备1. 施工材料准备:- 毛石:挑选坚硬、不含裂纹和破损的石材作为毛石。
- 混凝土:按设计强度要求和配合比准备好混凝土。
- 砂浆:选择强度高、黏结性好的砂浆。
- 钢筋:根据设计要求确定钢筋规格,并确保质量合格。
2. 工具设备准备:- 砌筑工具:包括锤子、铁锹、镐、平刀、水平尺等。
- 打桩机械:用于打击地基。
- 砂浆搅拌机:用于搅拌砂浆。
- 振捣器:用于振捣混凝土。
- 卸土车:用于运输施工材料。
三、施工步骤1. 地基处理:- 清理地表杂物,并检查地基的平整度和纵、横坡度。
- 利用打桩机械按设计要求打击地基。
- 按照设计要求铺设砂石垫层,确保地基的稳固性和排水性。
2. 墙体砌筑:- 根据设计要求,在地基上涂抹一层砂浆,用于墙体粘结。
- 按设计要求和排布图纸设置墙壁位置。
- 用锤子和铁锹将毛石按规则码放在墙壁设置位置,同时不断测量调整墙体垂直度与水平度。
- 砌筑过程中,在毛石石与石之间填充砂浆,确保墙体的稳固性。
- 形成一定高度后,使用振捣器振捣砌体,提高墙体的密实度。
- 在每一层砌筑完成后,用水平尺调整其水平度。
3. 结构连接:- 根据设计要求,选用合适的接头件连接墙体与墙体之间的结构。
- 确保接头件与墙体之间的连接牢固可靠。
4. 后期处理:- 墙体全部砌筑完成后,清理墙体表面的浮浆和杂物。
- 使用水管冲洗墙体,保持其干净整洁。
- 墙体完全养护后,进行验收工作。
四、施工安全措施1. 工人必须佩戴安全帽、安全鞋,严禁穿拖鞋等不配合的服装。
2. 施工现场要设置警示标志,保障行人和车辆安全。
3. 施工过程中,严禁在高处工作时站立不稳,防止坠落事故发生。
4. 施工材料要放置整齐,严防坠落伤人事故。
第1篇一、工程概况本工程为某住宅小区室内砌体墙施工,包括客厅、卧室、厨房、卫生间等区域的内墙砌筑。
施工材料主要为砖、砂浆、水泥等。
本方案旨在确保施工质量、提高施工效率,确保工程顺利进行。
二、施工准备1. 施工图纸:熟悉施工图纸,明确施工要求、施工顺序、施工方法等。
2. 施工材料:准备好砖、砂浆、水泥、钢筋、模板、脚手架等施工材料。
3. 施工设备:准备砌砖机、搅拌机、切割机、水平尺、线锤、水准仪等施工设备。
4. 施工人员:组织施工队伍,进行技术交底和安全教育。
5. 施工现场:清理施工现场,确保施工环境整洁、安全。
三、施工工艺1. 砌筑前准备(1)根据施工图纸,确定墙体位置、尺寸和标高。
(2)对基础进行验收,确保基础牢固、平整。
(3)对砖进行筛选,去除破损、变形、裂纹等不合格砖。
2. 砌筑过程(1)砂浆配制:根据设计要求,配制砂浆,确保砂浆质量。
(2)放线定位:根据设计图纸,进行放线定位,确保墙体位置准确。
(3)砌筑:按照施工顺序,从下往上砌筑墙体。
(4)搭接:砖块搭接应饱满,不得有空隙。
(5)拉线检查:在砌筑过程中,随时检查墙体垂直度、平整度,确保墙体质量。
(6)养护:砌筑完成后,进行砂浆养护,确保砂浆强度。
3. 砌筑注意事项(1)墙体厚度应符合设计要求,不得随意改变。
(2)墙体应垂直、平整,不得出现倾斜、弯曲、裂缝等现象。
(3)砖块应排列整齐,不得出现歪斜、颠倒等现象。
(4)墙体应与楼板、梁、柱等构件连接牢固。
四、施工质量控制1. 材料质量:确保砖、砂浆、水泥等材料符合设计要求,进行严格的质量检验。
2. 施工过程:严格按照施工工艺进行施工,确保施工质量。
3. 施工检验:在施工过程中,对墙体进行检验,确保墙体质量。
4. 竣工验收:施工完成后,进行竣工验收,确保工程质量符合要求。
五、施工安全措施1. 施工人员必须穿戴好安全帽、安全带等防护用品。
2. 施工现场应设置安全警示标志,防止人员误入危险区域。
第1篇一、工程概况本工程为某住宅小区的砌体工程,主要包括外墙、内墙、卫生间及厨房的隔墙等砌筑工作。
施工场地位于市区,占地面积约为2000平方米,总建筑面积约为10000平方米。
工程计划于2023年3月开始施工,预计2023年12月完工。
二、施工准备1. 人员准备- 组织一支经验丰富的砌体施工队伍,包括项目经理、技术负责人、施工员、质量检查员等。
- 对施工人员进行专业培训,确保掌握砌体施工的规范、技术和安全要求。
2. 材料准备- 砌筑材料:选用符合国家标准的烧结普通砖、蒸压灰砂砖、水泥、砂、钢筋等。
- 施工工具:砖夹、钢尺、线锤、水平尺、灰浆搅拌机、砌筑托板、砖夹等。
3. 机械设备准备- 搅拌机:用于水泥砂浆的搅拌。
- 起重设备:用于材料的垂直运输。
- 水泵:用于施工用水的供应。
4. 施工图纸和技术资料准备- 熟悉施工图纸,明确施工要求。
- 准备相关技术资料,如施工组织设计、施工方案、质量保证措施等。
三、施工工艺1. 基础处理- 清理基础表面的杂物,确保基础表面平整、坚实。
- 基础垫层应铺设平整,厚度符合设计要求。
2. 砌筑墙体- 砌筑前应先放线,确保墙体位置准确。
- 砌筑墙体时应分层砌筑,每层高度不宜超过1.5米。
- 砌筑时,应先砌墙角和门洞口,然后逐层砌筑墙体。
- 砌筑墙体时,应留置伸缩缝,伸缩缝的宽度应符合设计要求。
3. 砂浆配制- 水泥砂浆应按设计要求配制,水泥和砂的质量应符合国家标准。
- 搅拌砂浆时,应先加水,再加入水泥和砂,搅拌均匀。
4. 墙体加固- 在墙体上设置拉结筋,拉结筋应与墙体垂直。
- 拉结筋应与墙体混凝土结合牢固。
5. 墙体检查- 砌筑过程中,应随时检查墙体的垂直度、平整度和高度。
- 发现问题时,应及时进行处理。
四、质量控制1. 原材料质量控制- 严格检查原材料的质量,确保符合国家相关标准。
- 对原材料进行取样检测,不合格的材料不得使用。
2. 施工过程质量控制- 严格按照施工规范和施工方案进行施工。
墙体砌筑施工方案一、施工前准备1.确定施工的墙体位置和尺寸,根据设计图纸做好标线。
2.铺设工地防护措施,确保施工现场的安全和防尘。
3.准备施工所需的工具和材料,包括砖块、水泥、沙子、砂浆、测量工具、砌筑工具等。
二、基础处理1.清理基础,确保基础平整无杂物。
2.在墙体四角处钉入引线桩,用以辅助墙体的垂直度和水平度。
三、墙体砌筑1.根据设计要求,将砂浆均匀地涂抹在基础上。
2.根据设计要求,选择合适规格的砖块,用砂浆进行定位并贴在基础上。
3.用水平仪和垂直仪对墙体进行调整,确保墙体的垂直度和水平度。
4.按照设计要求,用砂浆将砖块之间进行粘结。
注意处理门窗洞口等特殊部位。
5.砌筑每一层砖块后,要及时用水泥浆接缝,保证墙体的牢固性和密封性。
6.非承重墙体可在砌筑过程中适当设置建筑钢筋网,增加墙体的强度和稳定性。
四、施工注意事项1.检查墙体的垂直度和水平度,确保施工质量。
2.控制砂浆的粘结时间和用量,避免过早干燥或过多水分导致墙体不牢固。
3.检查墙体砖块的选择和排列方式,确保墙体的美观和规整。
4.严格遵守施工程序和安全操作规范,保证施工人员的安全。
五、施工完成后处理1.完工后及时清理施工现场,并进行垃圾处理。
2.审查墙体砌筑的质量,检查墙体是否存在裂缝或不规则情况,及时进行修补。
3.对已完成的墙体进行除露处理和保养,确保墙体的质量和美观。
总结:墙体砌筑施工是一个需要认真对待的工程,必须严格按照设计要求和工艺规范进行操作。
通过合理施工方案的制定和工艺控制,可以保证墙体的结构稳定性和安全性,为建筑物的使用提供保障。
同时,施工过程中要注意施工现场的安全和卫生,确保施工人员的安全。
二次结构墙体砌筑施工方案一、工程概况本项目是一个二次结构墙体砌筑工程,主要包括墙体的布置、施工工艺及施工方法。
二、设计要求1.按照设计图纸和规范要求进行施工。
2.墙体应具有良好的平整度和垂直度。
3.所有砌筑材料及墙体砌筑工艺应符合相关标准及规范要求。
三、材料准备1. 砌筑砖块:采用规格为200mm×100mm×80mm的实心砖。
2.砂浆材料:采用一级细砂和水泥按照1:2的比例配制的砂浆。
3.钢筋:按设计要求进行加固。
四、施工工艺1.墙体布置:根据设计图纸确定墙体的位置和尺寸,并在地面上进行标线。
2.墙体基础处理:清理基础表面的杂物、污垢,并进行找平处理。
3.墙体砌筑工艺:a. 砌筑砖块前,先用水泥砂浆在基础表面均匀涂抹一层厚度约为10mm的打底层。
b.在打底层上,进行第一道墙体砌筑,砌筑时要保证墙体垂直度和水平度。
c.每层墙体应按设计要求进行钢筋加固,钢筋的安装位置和数量应符合设计要求。
d.砌筑进行到一定高度时,应在墙体两侧进行墙线的拉设。
e.每砌一层墙体后,应进行墙体的间隔浇水养护,使其充分硬化。
f.依次砌筑完所有墙体后,进行墙面的整体塑造和装饰。
五、施工方法1.墙体砌筑:将砂浆抹在砖的两侧下部,并将砖块垂直放置,并按照设计要求进行砌筑。
2.打底层:先将砂浆均匀铺抹在基础表面,然后用木拖板或刮板均匀刮平,保持打底层的水平度。
3.钢筋加固:根据设计要求,在墙体每隔一定距离处进行钢筋的布置,并用绑线固定。
4.墙线拉设:在墙体两侧的水平线上拉设墙线,在墙体施工过程中,进行墙线对齐,以保证墙体的垂直度和水平度。
5.养护:在每浇一层墙体后,对其进行间隔浇水养护,使砂浆充分硬化。
六、安全措施1.施工人员应佩戴安全帽、工作服等防护用品,并严格遵守工地安全规定。
2.施工现场应设置安全警示标志,并保持清洁整齐。
3.施工设备和工具应经常检查和维修,确保其正常运转和安全使用。
4.施工过程中,应严格按照施工工艺和方法进行操作,杜绝施工过程中的安全事故。
第1篇一、工程概况本工程为某住宅小区多层住宅楼,建筑高度为18米,共6层,每层建筑面积为1200平方米。
墙体采用普通烧结砖砌筑,砂浆采用M5水泥砂浆。
为确保施工质量,特制定本砌体墙施工方案。
二、施工准备1. 材料准备- 砖:选用尺寸准确、外观质量良好的烧结普通砖,强度等级不低于MU10。
- 砂:采用中砂,含泥量不大于3%。
- 水泥:选用符合国家标准的普通硅酸盐水泥,强度等级不低于32.5。
- 砂浆:采用水泥砂浆,配合比为水泥:砂=1:5。
2. 工具准备- 砌砖工具:砖刀、线锤、水平尺、靠尺板、水平尺、水平尺、钢卷尺等。
- 砌筑机械:振动器、切割机、泵送砂浆设备等。
3. 人员准备- 砌筑工人:熟练掌握砌筑技术,具备相关资质证书。
- 技术人员:负责施工方案的制定、施工过程的监督和质量控制。
三、施工工艺流程1. 施工测量- 根据设计图纸和建筑物的轴线,进行现场放线。
- 确定墙体轴线、标高和尺寸。
2. 砌筑基础- 首先进行基础垫层的铺设,确保平整、坚实。
- 然后进行基础墙的砌筑,砌筑过程中应严格控制砂浆饱满度和墙体垂直度。
3. 砌筑墙体- 根据墙体轴线、标高和尺寸,进行墙体砌筑。
- 砌筑过程中,应确保砂浆饱满度、墙体垂直度和水平度。
- 采用错缝搭接方式,搭接长度不小于砖长的1/2。
4. 砌筑门窗洞口- 根据设计图纸,确定门窗洞口的位置和尺寸。
- 采用砖砌体或混凝土砌块进行洞口砌筑,确保洞口尺寸准确。
5. 砌筑构造柱- 根据设计图纸,确定构造柱的位置和尺寸。
- 采用现浇混凝土或砖砌体进行构造柱施工,确保构造柱的垂直度和水平度。
6. 砌筑楼梯间墙体- 根据设计图纸,确定楼梯间墙体的尺寸和构造。
- 采用砖砌体或混凝土砌块进行楼梯间墙体施工,确保墙体垂直度和水平度。
7. 填充墙体- 根据设计图纸,确定填充墙的位置和尺寸。
- 采用砖砌体或混凝土砌块进行填充墙体施工,确保墙体垂直度和水平度。
8. 施工质量控制- 砌筑过程中,应严格控制砂浆饱满度、墙体垂直度和水平度。
。
-可编辑修改-
汤泉街道龙华社区龙珠纪念堂工程
墙
体
砌
筑
施
工
方
案
编制人
审核人
审批人
。
-可编辑修改-
南京汤泉建设集团有限公司
2019-1-20
目录
一、工程慨况
二、作业条件
三、施工准备
四、材料要求
五、主要机具及人员安排
六、施工工艺
七、质量控制
八、施工质量保证措施
九、成品保护
十、安全环保措施
。
-可编辑修改-
一、 工程慨况
工程名称:汤泉街道龙华社区龙珠纪念堂工程
建设地点:汤泉街道龙华社区
建设单位;南京市浦口区建设发展有限公司
设计单位:中煤科工集团南京设计研究院有限公司
监理单位:江苏山水环境建设集团股份有限公司
施工单位:南京汤泉建设集团有限公司
本工程建筑面积约1904.56 m2,地上2层。建筑层高:4.5m。
工程做法:
本工程为框架结构,填充墙体厚度有200MM、100MM,其填充墙体材料根据图纸
设计及甲方要求确定如下:外墙、电梯井道采用非承重混凝土多孔砖,强度为MU
10,采用M5水泥砂浆砌筑;内墙采用蒸压加气混凝土砌块,强度为A7.0,采用M5
混合砂浆砌筑。
二、作业条件
1、基础、主体砼结构等相关部分施工完毕,已经有监理、建设单位验收认可。
2、弹出楼层建筑一米线及弹出楼层墙体线和墙体200控制线经复核,办理相关手续。
3 、根据楼层建筑一米标高控制线,计算出各楼层窗台、窗顶高度,预排出砌块的模数、
皮数线。皮数线可划在框架柱上,并标明拉结筋、圈梁、过梁的尺寸、标高。皮数杆经技术质
检部门复核后方可使用。
。
-可编辑修改-
4、根据最下面第一皮砖的标高,拉通线检查;如楼层面不平,水平灰缝厚度超过20m
m时,先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平,更不允许采用两侧砌砖
中间填芯找平。
5、构造柱钢筋绑扎完成,拉结筋设置完成,并有隐检验收手续。
6、预拌砂浆已进场,砌筑砂浆配合比经有资质的试验部门试配确定,并有书面配合比
试配单。在施工现场根据砌体方量准备好砂浆取样试模。
7、外墙施工时,外防护脚手架应搭设完成,墙体距外架间的间隙应有水平防护,并有
防止高空坠物措施。内墙已准备好工具式脚手架或安全可靠人字梯、脚手板等。
三、施工准备
1、填充砌体施工前,应认真熟悉图纸,核实门窗洞口位置及洞口尺寸,明确预埋、预留位置,
算出窗台及过梁顶部标高,熟悉相关构造及材料要求。根据设计图纸及规范要求,确定填充墙
体构造柱位置及尺寸。
2、有经过校验合格的仪器和测量工具。
3、填充墙砌体施工前,工程技术人员应结合设计图纸及实际情况,对施工人员进行专项施工
技术交底。同进做到样板引路;应先砌筑样板墙,经甲方、监理验收合格后方可大面积施工。
注意应将面积大的墙面或迎面墙面当正手墙,小面或背面当反手墙面。外墙处混凝土窗台梁,
应做成里高外低,按10%找坡,最少不得少于20MM。
4、设计及政府通病防治导则要求。
四、材料要求
1、砌筑材料的品种、规格、强度等级必须符合图纸设计要求。规格尺寸应一致,质量等级应
符合标准要求。进场时,应有出厂合格证,并抽样送检检验合格后方可使用。并确保尺寸相近
的砌体材料砌筑在同一墙面,保证墙体棱角分明、感观一致。
。
-可编辑修改-
2、水泥,应有出厂质量证明。水泥进场使用前,应分批对强度、安定性进行复验。如遇水泥
强度等级不明或出厂时间超过3个月,快硬硅酸盐水泥超过一个月时,应进行复查试验,并按
试验结果使用。不同品种的水泥,不得混合使用
3、砂
1、应采用中砂,过5mm孔径筛子,并不应含有杂物。严禁使用细砂和混合粉。
2、砂含泥量,对水泥砂浆和强度等级≥M5的水泥混合砂浆,不应超过5%,对强度等级≤
M5的水泥混合砂浆,不应超过10%。
3、掺入有机塑化剂、早强剂、缓凝剂、防冻剂等,应经检验和试配符合要求后,方可使用。
有机塑化剂应有砌体强度的型式检验报告。
5、水:拌制砂浆用水,水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定。
6、砌筑砂浆;砌筑砂浆配置要符合《砌筑砂浆配合比设计规程》JGJ98—2000,砂浆的抗压
强度应符合评定标准。
7、拉结筋;根据南京市质量通病防治导则要求,间距不大于500MM,预埋于构造柱内的拉结
筋要事先下料,放置于作业面随砌随用。框架结构上拉结筋要事先预埋在结构墙柱中,砌筑前
焊接接长,本工程抗震设防烈度为7度,根据南京市质量通病防治导则要求,宜通长设置;如
果采用后置式与结构锚固,要进行拉拔强度试验。
8、门、窗洞口预制钢筋混凝土过梁,预制窗台板,按设计要求专人预制,按规格、尺寸堆放。
加气砼砌块等轻质墙体需做混凝土门窗边框。外墙线条,按设计图纸墙体大样图并结合立面图
施工。本工程外墙雨棚及女儿墙部位水平方向的线条均为钢筋混凝土线条,其余均无线条。
五、主要机具及施工人员安排、施工流程
1、机械设备;预拌砂浆罐、手推车、吊斗、砖笼等。
2、工具:胶皮管、筛子、铁锹、灰桶、喷水壶、托线板、线坠、水平尺、小白线、瓦刀、砂
浆试模、钢尺、皮数杆等。
。
-可编辑修改-
3、砌体工程施工前,配备专业的施工工长,分项工程主要负责人,负责砌体工程的施工任务
的划分、人员安排、现场安全文明管理。
4、专职质量检查员应在施工过程中进行质量旁站监督检查,进行质量验收,对不满足质量要
求的部位进行标识并督促处理。
5、砌筑人员配备30个大工,普工18人左右。班组砌筑工人要求中、高级工不少于70%;流
水作业。
6、施工流程;楼面弹出墙体线---绑扎构造柱---浇注止水坎---楼面找平、砌墙下3~4批实心砖-
--腰梁以下墙体砌筑---腰梁钢筋绑扎、支模、浇注砼---腰梁以上墙体砌筑---门窗过梁钢筋绑扎、
构造柱支模浇注---14天后顶部塞缝。
六、施工工艺
1、墙体拉结筋及水平联系梁设置
填充墙施工前,应先将有水房间墙下浇注300高的止水坎,砖砌女儿墙下应浇注不少于
300高的止水坎。必须把柱上预留拉结筋、构造柱按规范要求设置完毕,拉结筋每500mm高
留1道,每道设2φ6钢筋端部设90°弯钩;女儿墙高中部应布置2Φ6拉筋,并应先砌于女儿墙
中,后浇构造柱。拉结筋植入柱内≥15D,伸入墙内≥500mm,本工程结构设计抗震设防为7度,
填充墙内应通长设置。拉结筋距墙外侧面距离,200墙为50mm,100mm墙为20mm在拉筋
端头设90度弯头。在框架柱上采用后植式埋设拉结筋,应通过拉拔强度试验。填充墙拉结筋
应满足砖模数要求,不得折弯压入砖缝。
根据设计要求,填充墙高度大于4米时应在墙高中部或门窗洞顶处设置一道与柱连接且沿墙全
长贯通的水平系梁;电梯井道用非承重混凝土多孔砖砌筑,腰梁按电梯厂家图纸要求施工。外
墙用非承重混凝土多孔砖砌筑,应加腰梁,当有窗洞时当窗台梁。无窗洞的墙体在每层墙高的
中部增设通长钢筋混凝土腰梁。按图纸要求,窗台梁高120MM,内配4ø10三级钢为主筋,箍
筋为ø6@200;腰梁高120mm,内配4ø8三级钢为主筋,箍筋为ø6@200;C25砼浇注,应
