XIV 后处理本章部分材料来自于“Practical Finite Element Analysis”。

Kristian Holm, Hossein Shakourzadeh 和Matthias Goelke审阅并且添加了额外的内容。

请注意本章大多数内容是关于线性分析结果的后处理。

并非所有内容都适合碰撞和非线性分析。

14.1 如何判断和检查结果的准确性有限元分析是一门近似技术。

与试验数据相比，准确性可能达到25%、60%甚至90%。

下面的检查方法可以帮•肉眼检查——关键区域如果有应力不连续或者突变，那么应该对该区域进行细化。

•FEA和试验之间有10-15%的差距被认为是比较好的相关性。

•超过15%偏离的可能原因：错误的边界条件、材料属性、残余应力、局部效应如焊接，螺栓预紧、试验误差等。

14.2 如何判断和理解结果1) 第一重要原则首先要查看位移和变形的动画，然后才是其他的输出。

查看结果之前，闭上眼睛想象一下在给定载荷情况下物件应该如何变形。

软件计算所得结果应该能与其对上，部件不合理的位移和变形表明有些地方可能设置有误。

计算精度并不能保证有限元分析的正确性（比如部件在现实中的行为可能于软件预测的大相径庭）。

有必要与测试结果对比或得到有经验的CAE/测试工程师（他可能在类似的部件或产品上工作多年）的认可。

工程师需要有辨别能力，FE误差是来自于网格质量和数学模型的偏差，还是物理问题的模型假设。

为了能肉眼看到部件的变形，上图的位移结果被放大了。

由于位移值很小，真实的位移（1倍）可能无法观察到。

因此，多数的后处理软件提供了放大结果的功能（并非改变结果的真实大小）。

上图的位移云图中，位移被放大了100倍。

另外一个极其有用的可视化技术是动画。

这个功能对于理解静态分析的结果也是非常重要的。

模型的动画可以让用户深刻理解载荷（约束）对系统中结构的作用。

2) 检查反力、力矩、残余应变能和应变能比较施加载荷的合力或力矩、反力和反力矩、内功和外功、残余量可以帮助我们估计结果的数值精确性。

Hyper works 简易教程Shot cut 一 hypermesh 网格划分⑴单元体的划分1.1梁单元该怎么划分？Replace 可以进行单元结点合并，对于一些无法抽取中面的几何体，可以采用surface offset 得到近似的中面线条抽中线：Geom 中的lines 下选择offset,依次点lines 点要选线段，依次选中两条线，然后Creat.建立梁单元：1进入hypermesh-1D-HyperBeam ，选择standard seaction 。

在standard section library 下选HYPER BEAM 在standard section type 下选择solid circle(或者选择其它你需要的梁截面)。

然后create 。

在弹出的界面上，选择你要修改的参数，然后关掉并保存。

然后return.2 新建property,然后create （或者选择要更新的prop ）,名称为beam,在card image 中选择PBAR,然后选择material ，然后create.再return.3 将你需要划分的component 设为Make Current,在1D-line mesh ，选择要mesh 的lines,选择element size,选择为segment is whole line,在element config:中选择bar2，property 选择beam(上步所建的property).然后选择mesh 。

F 合适窗口大小 D display 窗口H help 文件F2 delete panelF12 auto mesh panel F10 elem check panel F5mask panelF6 element edit panel Ctrl+鼠标左键 旋转Ctrl+鼠标滑轮滑动 缩放Ctrl+鼠标滑轮画线 缩放画线部分Ctrl+鼠标右键 平移F11 quick edit panel Ctrl+F2 取图片保存到F9line edit panelR rotation 窗口F4distance panel可以寻找圆心W windows 窗口G Global panel O Option panelShfit+F1……新窗口Shfit+F11 operation 窗口Shfit+ctrl 可以透视观察Shfit+F12 smooth 对网格平顺化 Shifit+F3 检查自由边，合并结点鼠标中键 确认按纽合抱之木，生于毫末；九层之台，起于累土；千里之行，始于足下。

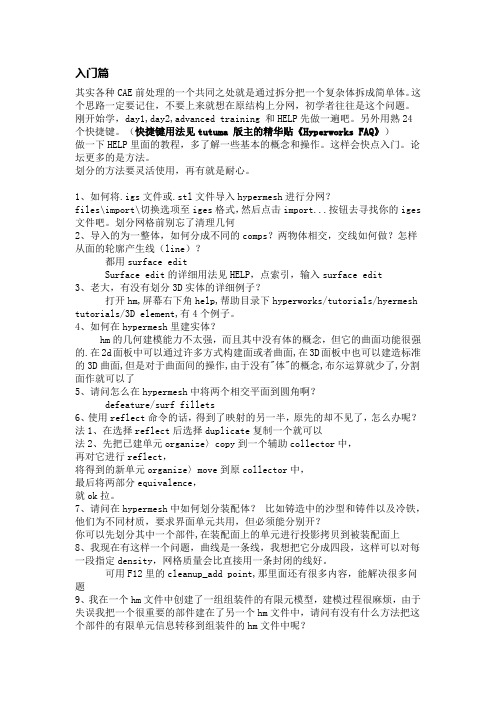

入门篇其实各种CAE前处理的一个共同之处就是通过拆分把一个复杂体拆成简单体。

这个思路一定要记住，不要上来就想在原结构上分网，初学者往往是这个问题。

刚开始学，day1,day2,advanced training 和HELP先做一遍吧。

另外用熟24个快捷键。

（快捷键用法见tutuma 版主的精华贴《Hyperworks FAQ》）做一下HELP里面的教程，多了解一些基本的概念和操作。

这样会快点入门。

论坛更多的是方法。

划分的方法要灵活使用，再有就是耐心。

1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges 文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

Shot cut 一hypermesh 网格划分单元体的划分1.1梁单元该怎么划分？Replace 可以进行单元结点合并，对于一些无法抽取中面的几何体，可以采用surface offset 得到近似的中面线条抽中线：Geom 中的lines 下选择offset,依次点lines 点要选线段，依次选中两条线，然后Creat.建立梁单元：1进入hypermesh-1D-HyperBeam ，选择standard seaction 。

在standard section library 下选HYPER BEAM 在standard section type 下选择solid circle(或者选择其它你需要的梁截面)。

然后create 。

在弹出的界面上，选择你要修改的参数，然后关掉并保存。

然后return.2 新建property,然后create （或者选择要更新的prop ）,名称为beam,在card image 中选择PBAR,然后选择material ，然后create.再return.3 将你需要划分的component 设为Make Current,在1D-line mesh ，选择要mesh 的lines,选择element size,选择为segment is whole line,在element config:中选择bar2，property 选择beam(上步所建的property).然后选择mesh 。

现在可以欣赏你的beam 单元了，用类似方法可以建立其他梁单元，据说bar 单元可以承受轴向，弯曲的力，rod的只能承受拉压的力，beam 可以承受各方向的力。

1.2 2D面单元的划分：利用2D- automesh 划分网格(快捷键F12)，所有2D 都可以用这个进行划分网格。

（目前我只会用size and bias panel ）1.3 3D四面体的划分：利用3D-tetramesh 划分四面体网格，一般做普通的网格划分这个就够用了。
