初中物理电学作图题
1．如图所示，根据电路图连接实物图（导线不要交叉）。
2．根据实物图画出对应电路图。
3．笔画线代替导线将下图中的元件连成电路（导线不要交叉），要求：开关S
1
控
制L
1、 L
2
灯，S
2
控制L
2
灯，并在右边画出对应的电路图。
4．灯泡L
1和L
2
并联在电路中，只有一个开关控制它们，用一个电流表测量通过灯
泡L
2
的电流。
请在方框内画出电路图。
5．
5、根据下边的电路图连接实物图，通过灯泡L1的电流约0.4A。
图4甲 图4乙 6、据下面的电路图，用笔画线连接右边的电路元件(L 1、L 2电流不超过0.6A)。
（3分）
7．按要求连接实物图，并画出电路图：
（1）图4甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。
（2）图4乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流
及总电流
8. 根据下列实物图，画出对应电路图．
L 1
L 2
S
1
S 2
A A
+
—
L 1
L 2。
九年级人教版物理第15章电流和电路作图题100题（含答案）（答案在最后面）1．如图所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．2．试根据规定要求作图（8分）．（1）如图甲所示，光线AO经平面镜反射后进入水中，试画出光路图（不考虑光线在水面的反射）．（2）如图所示的是一个已知N、S极的通电螺线管，试在图中标出通电螺线管外部磁感线的方向和电源的正、负极．（3）在图中，试画出螺丝刀撬图钉的力F1的力臂及所受阻力F2的示意图。
（4）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电。
请在图中用笔画线代替导线，使电路满足要求。
3．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图。
（已画出指示灯和电源，如图所示）4．如甲图是电吹风的电路图，乙图是电路元件实物图，选择开关绕O点转动，可分别置于OAB、OBC、OCD 三个位置，使电吹风分别处于“热风档”、“冷风档”、“停止”三个状态．请根据甲图的电路图将乙图的实物电路图补画完整．5．科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图甲的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．6．如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图．7．请将图中的器材连线完整。
九年级人教版物理第15章电流和电路作图题100题（含答案）（答案在最后面）1．如图所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．2．试根据规定要求作图（8分）．（1）如图甲所示，光线AO经平面镜反射后进入水中，试画出光路图（不考虑光线在水面的反射）．（2）如图所示的是一个已知N、S极的通电螺线管，试在图中标出通电螺线管外部磁感线的方向和电源的正、负极．（3）在图中，试画出螺丝刀撬图钉的力F1的力臂及所受阻力F2的示意图。
（4）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电。
请在图中用笔画线代替导线，使电路满足要求。
3．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图。
（已画出指示灯和电源，如图所示）4．如甲图是电吹风的电路图，乙图是电路元件实物图，选择开关绕O点转动，可分别置于OAB、OBC、OCD 三个位置，使电吹风分别处于“热风档”、“冷风档”、“停止”三个状态．请根据甲图的电路图将乙图的实物电路图补画完整．5．科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图甲的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．6．如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图．7．请将图中的器材连线完整。
（1）图（a）中灯L1、L2串联，S控制整个电路；电流和电路作图题训练（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
一、作图题下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路1.图。
6.如下图所示电路，画出相应的电路图。
）中的器材连成实物电路。
ba2.根据图（）所示的电路图，把图（8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
在下图中，根据要求连接电路图，注意元件位置不能移动，导线不 4. 11.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导能交叉。
线），并在虚线框内画出这个实物电路的电路图。
．13.请根据如图所示的实物图画出电路图。
17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
（导线不允许交叉）18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。
（要求：两灯并联，开关控制两盏灯）20.有一教室共9只灯泡，每三只灯泡共用一个开关控制，且发现某14. 2）中的电路图将图（1请按照图（）中的实物连成电路。
只灯不亮时，并不影响另两只灯，请你画出这个教室中的这9只灯的连接电路图。
．22.一块木板上装有红灯泡、电铃各一个，板上还装有电池组，如图所示。
现将这块木板装在学校的传达室里，使值班人员从铃声和灯光组成的信号中，辨别是前门来客按开关，还是后门来客按开关。
请将元件连线，并画出相应的电路图。
26.请你对照下面的电路图，把实物元件用线连接起来。
23.请根据下图的实物连接情况画出相应的电路图。
27.、L1、S1、S2S3、试根据实物图画出它的电路图，并在图上标出24.画出如图所示的电路图，并在图上标出相应的元件符号。

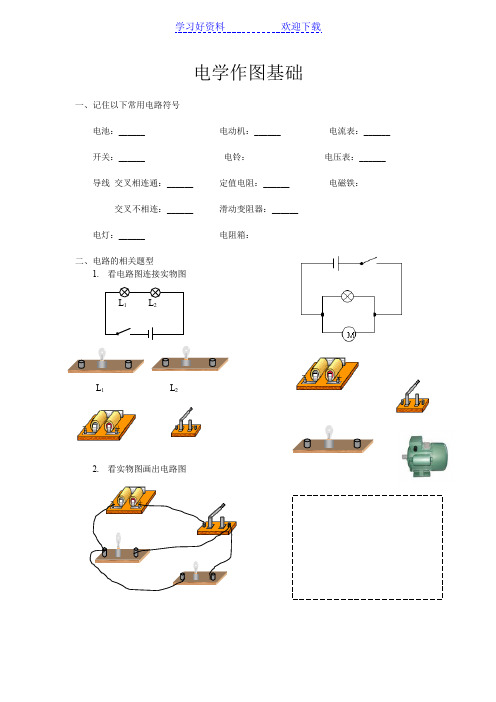

电学作图基础
一、记住以下常用电路符号
电池：______ 电动机：______ 电流表：______ 开关：______ 电铃：电压表：______ 导线交叉相连通：______ 定值电阻：______ 电磁铁：交叉不相连：______ 滑动变阻器：______
电灯：______ 电阻箱：
二、电路的相关题型
1.看电路图连接实物图
2.看实物图画出电路图L1L2
3.根据题意在图中○内，填入
4.设计电路
给你一个电源。
开关、两盏灯、导线若干，
请设计一个电路，要求两灯使用时互不影响，
请画出相应的电路图
三、电和磁的作图题
1.
2.请判断以下的螺线管的极性，并
磁极和磁感线方向标出来。
N
【实战练习】 1.看电路图连接实物图 ① ②
L 1 L 2 A 1 S 1 S L 1 L 2 S
L 2
S 1
3.利用下图器材测一个阻值为5Ω的电阻，要求满足开关闭合后，向右移动滑动变阻器过程中，电路电流变大：（1）在左面方框内画出实验电路图（2）根据电路图连接实物图
4.标出以下磁体磁极和小磁针的N 极
5.根据图中给出的条件，判断出螺线管的极性或电流方向或小磁针的N
、S 极电源的“＋、－”极。
6.
把带有开关的电灯，三孔插座正确地连入下图
C D A B R
电源
火线
零线
地线。
精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。
2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。
3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。
5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。
(1)使开关S 只控制小灯泡L1。
(2)使开关S 控制所有小灯泡，且灯泡是并联连接。
10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。
电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。
4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。
请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。
6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。
(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。
9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。
试根据图甲将图乙中的实物用笔画线代替导线连接起来。
(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。
13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。
初中电学作图题100个-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
4.在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
6.如下图所示电路，画出相应的电路图。
7.在下边的虚线方框内画出如图（a）所示的实物电路的电路图。
8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
13.请根据如图所示的实物图画出电路图。
214.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
14.请按照图（1）中的电路图将图（2）中的实物连成电路。
17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
20.有一教室共9只灯泡，每三只灯泡共用一个开关控制，且发现某只灯不亮时，并不影响另两只灯，请你画出这个教室中的这9只灯的连接电路图。
22.一块木板上装有红灯泡、电铃各一个，板上还装有电池组，如图所示。
现将这块木板装在学校的传达室里，使值班人员从铃声和灯光组成的信号中，辨别是前门来客按开关，还是后门来客按开关。
请将元件连线，并画出相应的电路图。
23.请根据下图的实物连接情况画出相应的电路图。
24.画出如图所示的电路图，并在图上标出相应的元件符号。
26.请你对照下面的电路图，把实物元件用线连接起来。
27.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。
（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。
要求：当开关S闭合时，电路连接正确。
4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。
5．如图所示，两灯泡的额定电压均为220V。
当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。
7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。
9．如图所示，螺线管与电源、开关S组成闭合回路。
在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。
请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。
10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。
画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。
某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。
11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。
请把电路连接完整。
12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
（1）图（a）中灯L1、L2串联，S控制整个电路；
（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
6.如下图所示电路，画出相应的电路图。
7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。
8.（1）把图甲中各电路元件连接成串联电路；
（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
13.请根据如图所示的实物图画出电路图。
14.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
14.请按照图（1）中的电路图将图（2）中的实物连成电路。
17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
20.有一教室共9只灯泡，每三只灯泡共用一个开关控制，且发现某只灯不亮时，并不影响另两只灯，请你画出这个教室中的这9只灯的连接电路图。
22.一块木板上装有红灯泡、电铃各一个，板上还装有电池组，如图所示。
现将这块木板装在学校的传达室里，使值班人员从铃声和灯光组成的信号中，辨别是前门来客按开关，还是后门来客按开关。
请将元件连线，并画出相应的电路图。
23.请根据下图的实物连接情况画出相应的电路图。
24.画出如图所示的电路图，并在图上标出相应的元件符号。
26.请你对照下面的电路图，把实物元件用线连接起来。
27.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
28.请将图所示元件按电路图连接，连线不要交叉。
30.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）
31.学校要举行一次知识竞赛，每轮有四组出场，在每组“抢答器”前都有一个按钮开关和一只电铃，在总显示板上有四盏不同颜色的彩灯，分别代表四个组，要求任意一组按动自己桌前的开关时，则该桌上的电铃会响，同时总显示板上代表这一组的彩灯会亮，请设计一个满足这一要求的电路。
33.用两只灯泡、一个开关（总开关）、一只滑动变阻器、一个电源，设计出满足以下要求的电路，一只灯的亮度不变，另一只灯的亮度可以调节。
（1）在虚线框内画出电路图；
（2）连接实物图。
34.为节约用电，小强利用两个单刀双掷开关设计了一个改进地下通道照明电路的方案：每晚7:00至11:00将两盏灯并联后接在电源上，晚11:00至次日早6:00将两盏灯串联后接在同一电源上。
请将下图的电路补充完整，使两个单刀双掷开关同时接左侧或同时接右侧时，实现上述两种连接方式的切换。
36.请将图中各元件按如下要求连成电路，要求元件的位置不动。
（1）L1、L2串联，S做总开关；
（2）L1、L2并联，S做总开关；
（3）L1、L2并联，S控制L1。
43.按照图（a）所示的电路图，将图（b）中的各元件连接起来。
45.室外装有一只电铃，想在甲、乙两个办公室内各装一只开关，只要闭合其中任一开关，电铃就响，请在图示方框内画出电路图。
46.如下图所示有一只电铃，一只小灯泡，两只开关，两节干电池，几条导线。
要求：开关S1、S2同时闭合时，电铃响，小灯泡工作；开关S1闭合，S2断开时，电铃响，小灯泡不工作；开关S1断开，S2无论闭合还是断开，电铃不响，小灯泡不工作。
请你按要求画出电路图并根据画好的电路图连接实物图。
47.学校举行生产资料知识竞赛，请你设计一个抢答器，要求甲、乙、丙三队无论哪队闭合开关，裁判台上的电铃都要响，而且不同颜色的灯能区别是哪个参赛队，用下图所提供的器材，连成符合上述要求的电路。
49.学校值班室内有一个指示灯，学校前后有两个门，无论哪个门打开（控制它的开关在门打开时闭合），该指示灯均会发光。
请你在下面的虚线框内画出符合上述要求的电路图（电源用电池组）。
53.如图所示的电路盒，面板上有红、绿灯各一个，三个拨动开关S1、S2、S3．为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表。
根据上述实验情况，画出盒内的电路图。
55.某同学要把L1、L2接成并联电路，开关S1控制整个电路，开关S2控制灯L2．如图所示，试指出其中错误并改正过来。
再画出正确的电路图。
64.有两个规格相同的灯泡L1，L2，把它们连入同一电路中，并用两个开关S1、S2控制它们。
要求：当只闭合S1时，L1发光，L2不发光；当只闭合S2时，L1、L2都不发光；当S1、S2都闭合时，L1、L2都发光，请画出这个电路的电路图。
66.按照图所示的实物连接图，在方框内画出电路图。
68.现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置。
（1）按下开关S2、S3时，电路中绿灯亮，电铃响；
（2）按下开关S1、S2时，电路中灯不亮，电铃不响；
（3）按下开关S1、S3时，红灯亮。
72.在两条道路的交叉口安装红绿灯的指挥车辆，可保证行车安全，如图甲所示，当AB方向绿灯L4亮时，CD方向红灯L1同时亮；当AB方向红灯L3亮时，CD方向绿灯L2同时亮，请你按上述要求在图乙中的虚线框内画出L1、L2、L3、L4的连接图，完成一个“红绿灯”的模拟电路。
[乙图中S是一个单刀双掷开关，注意图中必须标注四盏灯的代号L1、L2、L3、
L4]
75.某控制电路的一个封闭部件上有三个接线柱A、B、C，灯泡、电铃各一只，电源（处于内部），如图所示。
用导线连接A、C时，灯亮铃不响；连接A、B时，铃响灯不亮；连接B、C时，灯不亮铃也不响。
请根据上述情况画出这个封闭部件的电路图。
77.如图所示的盒面上，有相同的电灯L1和L2，接线柱A、B、C、D，盒内装有电池组。
另外还有一只与L1、L2相同的电灯L3，L3上接有导线P、Q。
当P、Q两根导线分别：
①接A、B时，只有L3亮；②接A和C、A和D、C和D时，3只灯均不亮；
③接B、C时，L1、L3微亮；
④接B、D时，L1、L2和L3均只发很微弱的光。
试根据这些现象，进行判断和分析，在下边的空白处画出盒内的电路图。
81.据不同的条件，分别连好电路图（丁要求设计出电路图）。
甲：L1、L2 串联，S作为总开关；乙：L1、L2并联，S作为总开关；丙：L1、L2并联后再与L3串联，S作为总开关；丁：有两只开关S1、S2，两盏电灯L1、L2，一组电池和导线若干，要求两灯并联，S1闭合时，L2发光，S1、S2都闭合时，L1、L2都发光，S1断开、S2闭合时，两灯都不发光。
83.方伟是个摄影爱好者，他想自制一个能用于洗印黑白照片的简易曝光箱。
按要求：箱内有两个灯泡，其中灯L1涂成红色，灯L2不涂色；箱外有两个开关S1和S2，当S1闭合时，只有红灯正常发光，这时可在红灯照明下调整底片和相纸的位置，调好后闭合S2，这时两灯都正常发光，从而使相纸感光。
为了防止在相纸没有调整好之前，由于操作失误而使灯L2发光，电路设计要求在S1闭合前，闭合S2时L2并不发光。
根据以上要求，请画出曝光箱内的电路图，并将实物（如图甲所示）连接成工作电路。
84.在下图中，（A）、（B）是两个不完整的电路图，试在a、b和c三处分别画一个电池、开关及一段导线，使图A成为完整的串联电路，图B成为完整的并联电路（导线可用可不用，视情况而定）。
85.已知电路图，请用笔画线代替导线将实物图（2）中的元件按电路图（1）连成电路。
87.如图所示的电路，在某些接线柱间去掉或接上一些导线，可使三盏电灯成为串联或并联，请说出连接方法。
（1）成为串联电路的最简单方法；（2）成为并联电路的最简单方法。
97.将图中的元件连成电路，要求：元件位置不移动，电灯与电铃并联，两个开关分别控制电灯与电铃。
98.在图中，把电池组和开关的符号分别填入电路中的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光且电流方向如图所示。
100.根据下图甲所示实物图，在图乙处画出电路图。
