第一节 柴油机的结构特点

柴油发电机基础知识柴油机概述内燃机是一种殳杂的能量转换机器。

随着技术水平的不断提高，各种类型内燃机的构造及其布置也就各有差异。

往复活塞式内燃机的基木构造，都由下列二个机构和五个系统所组成。

以柴油作燃料，当空气在气缸内受压缩而产生高温，使喷入的柴油自然，燃气膨胀而作功的内燃机，称为柴油机。

我国现生产柴油机的功率覆盖面为 2.2—47280KW,柴油机的气缸直径65—900mm,转速5.6—4400r/min。

特点：易于起动、操作维护方便、结构紧凑、体积小、重量轻、便于运输安装、经济性好、使用范围广，是较理想的动力机械，广泛用作发电、船舶、排灌、汽车、拖拉机和工程机械等动力。

第二节柴油机分类按照工作循环分类：二冲程柴油机和四冲程柴油机；按照气缸数量分类：单任柴油机和多缸柴油机；按照汽缸排列方式分类：立式、卧式、宜列式、斜置式、V形、X形、W形、对置汽缸、对置活塞等；按照冷却方式分类：水冷柴油机和风冷柴油机；按照进气方式分类:自然吸气式和增压式；增压式可分为：低增压、中增压、高增压和超高增压等；按照曲轴转速分类：高速机、中速机、低速机；按照用途分类：固定式、移动式；第二节柴油机工作原理按照一定规律，不断地将柴汕和空气送入气缸，柴汕在气缸内着火燃烧，放出热能，高温高压的燃气推动活塞作功，将热能转化成机械能。

四冲程柴油机的正常运转通过以下四个工作过程来完成；进气过程：活塞由上止点移动到下止点，即曲轴的曲柄内0。

转到180°（活塞位于第一冲程上止点时，曲轴的曲柄位置定为0。

）。

在这个冲程中，进气门打开，新鲜空气被吸入气缸。

压缩过程:活塞由下止点移动到上止点,即曲柄由180°转到360°o在这个冲程中,气缸内的气体被压缩；燃烧膨胀过程（工作过程）：活塞再由上止点移动到下止点，即曲柄由360。

转到540。

在这个冲程中燃气膨胀做功，所以又称为工作冲程或做功冲程。

排气过程：活塞再由下止点移动到上止点，即曲柄由540°转到720°。

柴油机概述一,定义:柴油机是用柴油作燃料的内燃机。

柴油机属于压缩点火式发动机，它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。

柴油机在工作时，吸入柴油机气缸内的空气，因活塞的运动而受到较高程度的压缩，达到500～700℃的高温。

然后将燃油以雾状喷入高温空气中，与高温空气混合形成可燃混合气，自动着火燃烧。

燃烧中释放的能量作用在活塞顶面上，推动活塞并通过连杆和曲轴转换为旋转的机械功二:历史法国出生的德裔工程师鲁道夫,狄塞尔，在1897年研制成功可供实用的四冲程柴油机。

1)1905年制成第一台船用二冲程柴油机。

2)1922年，德国的博世发明机械喷射装置，逐渐替代了空气喷射。

3)二十世纪20年代后期出现了高速柴油机，并开始用于汽车。

4)二十世纪50年代，柴油机进入了专业化大量生产阶段。

特别是在采用了废气涡轮增压技术以后，柴油机已成为现代动力机械中最重要的部分。

三,分类柴油机种类繁多。

1! 按工作循环可分为四冲程和二冲程柴油机。

②按冷却方式可分为水冷和风冷柴油机。

③按进气方式可分为增压和非增压（自然吸气）柴油机。

④按转速可分为高速(大于1000转／分)、中速（300～1000转／分）和低速（小于300转／分）柴油机。

⑤按燃烧室可分为直接喷射式、涡流室式和预燃室式柴油机。

⑥按气体压力作用方式可分为单作用式、双作用式和对置活塞式柴油机等。

⑦按气缸数目可分为单缸和多缸柴油机。

⑧按用途可分为船用柴油机、机车柴油机、车用柴油机、农业机械用柴油机、工程机械用柴油机、发电用柴油机、固定动力用柴油机。

⑨按供油方式可分为机械高压油泵供油和高压共轨电子控制喷射供油。

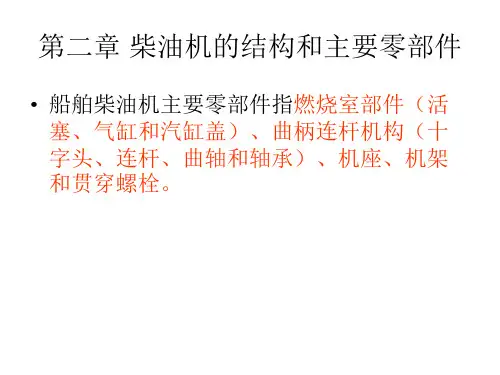

⑩按气缸排列方式可分为直列式和V形排列,水平对置排列,W型排列,星型排列等.11 按功率大少可分为小型（200）中型（200-1000）大型（1000-3000）特大（3000以上）四,世界最大柴油机瓦锡兰苏尔寿Wartsila-sulzer 14RT-flex96-C 配4台ABB TPL85增压器两冲程4涡轮增压14缸柴油共轨电喷发动机单缸排气量1820升单杠功率7780马力总功率108920 马力整机重1300吨最佳工况每小时耗油6400升柴油机基本理论1 无论结构简单还是复杂的柴油机，主要都是由下列机构和系统组成的:1、曲柄连杆机构（包括：气缸体、曲轴、连杆、活塞、缸套、缸盖等零部件）。

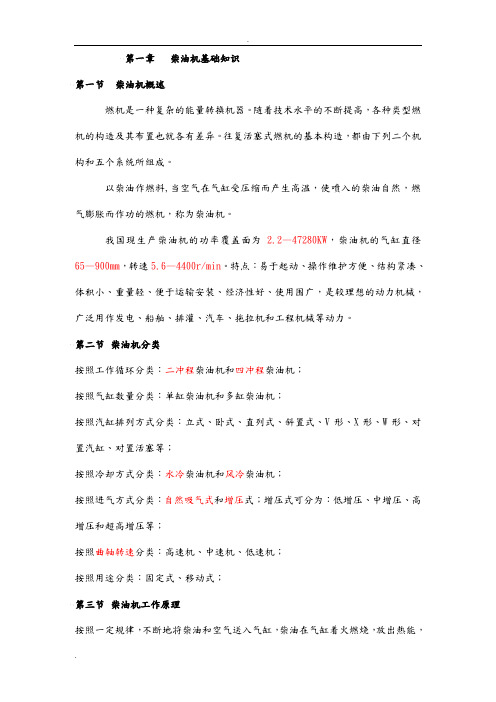

第一章柴油机基础知识第一节柴油机概述燃机是一种复杂的能量转换机器。

随着技术水平的不断提高，各种类型燃机的构造及其布置也就各有差异。

往复活塞式燃机的基本构造，都由下列二个机构和五个系统所组成。

以柴油作燃料,当空气在气缸受压缩而产生高温，使喷入的柴油自然，燃气膨胀而作功的燃机，称为柴油机。

我国现生产柴油机的功率覆盖面为 2.2—47280KW，柴油机的气缸直径65—900mm，转速5.6—4400r/min。

特点：易于起动、操作维护方便、结构紧凑、体积小、重量轻、便于运输安装、经济性好、使用围广，是较理想的动力机械，广泛用作发电、船舶、排灌、汽车、拖拉机和工程机械等动力。

第二节柴油机分类按照工作循环分类：二冲程柴油机和四冲程柴油机；按照气缸数量分类：单缸柴油机和多缸柴油机；按照汽缸排列方式分类：立式、卧式、直列式、斜置式、V形、X形、W形、对置汽缸、对置活塞等；按照冷却方式分类：水冷柴油机和风冷柴油机；按照进气方式分类：自然吸气式和增压式；增压式可分为：低增压、中增压、高增压和超高增压等；按照曲轴转速分类：高速机、中速机、低速机；按照用途分类：固定式、移动式；第三节柴油机工作原理按照一定规律，不断地将柴油和空气送入气缸，柴油在气缸着火燃烧，放出热能，高温高压的燃气推动活塞作功，将热能转化成机械能。

四冲程柴油机的正常运转通过以下四个工作过程来完成;进气过程: 活塞由上止点移动到下止点，即曲轴的曲柄0°转到180°(活塞位于第一冲程上止点时，曲轴的曲柄位置定为0°)。

在这个冲程中，进气门打开，新鲜空气被吸入气缸。

压缩过程:活塞由下止点移动到上止点，即曲柄由180°转到360°。

在这个冲程中，气缸的气体被压缩;燃烧膨胀过程（工作过程）: 活塞再由上止点移动到下止点，即曲柄由360°转到540°。

在这个冲程中燃气膨胀做功，所以又称为工作冲程或做功冲程。

第一章柴油机的基本知识第一节柴油机的工作原理1.大型低速柴油机曾采取限制或降低压缩比的目的是（）。

A．限制机械负荷B．限制曲轴最大扭矩C．限制往复惯性力D．限制离心惯性力2.影响柴油机压缩终点温度T c和压力p c的因素主要是（）。

A．进气密度B．压缩比C．进气量D．缸径大小3.低速柴油机与高速柴油机在压缩比上的比较，一般规律是（）。

A．相等B．低速机较大C．高速机较大D．随机4.下列压缩比大小对柴油机影响的一个不正确论述是（）。

A．压缩比越小，启动性能越差B．压缩比增大，膨胀功增加C．压缩比增大，热效率增高D．压缩比越大，机械效率越高5.为了提高柴油机压缩压力，通常的做法是（）。

A．减少轴承盖间的调隙垫片B．增加轴承盖间的调隙垫片C．加厚连杆杆身与大端间的调整垫片D．减薄连杆杆身与大端间的调整垫片6.通常提高已有船用柴油机压缩比的措施是（）。

A．提高增压压力B．加大转速C．增大缸径D．增大连杆长度7.不同机型压缩比的大小，一般地说（）。

A．增压度越高，压缩比越大B．小型高速机的压缩比较低速机的小C．现代新型低速柴油机的压缩比越来越大D．二冲程柴油机比四冲程机压缩比大8.柴油机的机型不同其压缩比不同，一般地说（）。

A．增压度越高，压缩比越大B．小型高速机的压缩比较低速机的大C．大型柴油机压缩比较大D．现代新型柴油机的压缩比较大9.柴油机的机型不同其压缩比不同，一般地说（）。

A．增压度越高，压缩比越大B．小型高速机的压缩比较低速机的大C．大型柴油机压缩比较大D．现代新型柴油机的压缩比较大10.在连杆杆身与大端上半轴承接合处增减垫片，下述哪一项变化是错误的（）。

A．压缩容积变化B．气缸总容积变化C．气缸工作容积变化D．压缩比变化11.在提高柴油机压缩比中的主要限制是（）。

A．限制机械负荷B．限制热负荷C．限制曲轴上的最大扭矩D．A＋B12.随着压缩比的提高，工质的压缩温度（），膨胀比（），热效率（），热效率的提高率（）。

第一章柴油机的基本知识第一节柴油机概述一、热机、内燃机、柴油机1、柴油机是热机的一种2、热机是将燃料的化学能通过燃烧转变为热能，再通过燃烧产物（亦称工质）的膨胀做功把热能转变为机械能的机械3、能量的转化：化学能————热能————机械能4、根据燃料燃烧的部位，热机可分为内燃机和外燃机5、内燃机的特点：①效率高、质量轻6、汽油机特点：①燃油采用外部混合法②电火花塞点火方式燃烧③经济性差④燃油易挥发，火灾危险性大⑤工作柔和、噪音低、比质量轻7、柴油机①柴油机是一种压缩发火的往复式内燃机②燃油为气缸内部混合③发火方式为压缩发火④优点：①热效率高，经济性好②功率范围广③尺寸小布置方便④机动性好，启动方便，加速性好，能直接反转，便于使用和管理⑤缺点：①振动和噪音大②零部件工作条件差二、柴油机的基本结构1、固定部件：气缸盖、气缸套、机体、机座、主轴承2、运动部件：①组成：活塞组件、连杆组件、曲轴飞轮组件（“曲柄——连杆”组件）②作用：a、将活塞的往复运动转化为曲轴的回转运动b、实现热能到机械能的转化3、主要系统：①配气系统②燃油系统③冷却系统④润滑系统⑤操纵系统三、柴油机常见几何术语1、上止点：活塞在气缸中运动的最上端位置2、下止点：活塞在气缸中运动的最下端位置3、冲程（S）：又称行程，是活塞在上下止点间的直线距离4、气缸直径（D）：气缸的名义内径5、压缩室容积（Vc）：活塞位于上止点时，活塞顶与气缸盖之间的气缸室容积，又称燃烧室容积6、余隙高度（顶隙）：活塞位于上上止点时，活塞与气缸盖底面之间的垂直距离7、气缸工作容积（Vh）：活塞从上止点到下止点所扫过的气缸容积8、气缸总容积（Va）：活塞位于上止点时，活塞顶以上的全部气缸容积9、压缩比ξ①气缸总容积与压缩室容积的比值，亦称为几何压缩比②压缩比表明压缩过程中进入气缸内的空气被压缩的程度，它是柴油机的主要性能参数之一，压缩比越大，压缩终点的温度和压力就超高，对光滑的发火，柴油机的启动有利，而且热效率也超高。
