变电站主变差动保护跳闸事故原因及处理过程案例分析变电站主变差动保护跳闸事故是指在变电站运行过程中，由于各种原因导致主变差动保护装置误动或故障跳闸，对电网稳定性和运行安全造成影响的事件。

下面将通过一个案例分析来详细介绍变电站主变差动保护跳闸事故的原因及处理过程。

案例背景：变电站主变差动保护跳闸事故处理过程：1.事故发生后，首先要立即停电，并确保现场的安全。

同时通知相关人员到现场进行紧急处理。

2.根据事故发生的具体情况，对主变差动保护装置进行全面排查，包括设备检查、通信检查等。

确定装置是否存在故障，是否需要维修或更换。

3.进行现场调试和测试，以确认设备是否正常。

可以通过在线检测工具对装置的差动保护功能进行评估，并对之前的误动记录进行分析，找到误动的规律和原因。

4.如果事故的原因是设备老化导致的，应及时对设备进行维修或更换。

如果是通信故障导致的，应检查通信线路和设备，修复故障并确保通信正常。

如果是操作失误导致的，应对操作人员进行培训和指导，加强对保护装置操作的规范。

5.对保护配置进行检查和校对，确保配置正确。

可以通过模拟故障的方法对保护装置进行测试，验证配置是否合理、正确。

6.完成上述处理后，重新启动主变差动保护装置。

并在重新投入使用前进行全面的试验和测试，确保保护装置的可靠性和正确性。

7.针对此次事故，应进行事故分析和总结。

分析事故原因，找出教训，并制定相应的改进措施。

可以通过修改操作规程、加强设备维护和检修、提高操作人员技能等方式，进一步预防类似事故的发生。

总结：变电站主变差动保护跳闸事故的原因多种多样，常见的包括设备老化、通信故障、操作失误、保护配置错误等。

针对不同的原因，需要采取不同的处理措施，包括设备维修、通信故障修复、操作人员培训、保护配置校对等。

为了预防类似事故的发生，还需要进行事故分析和总结，找出并改进存在的问题。

只有通过不断地改进和提高，才能确保变电站主变差动保护装置的稳定运行，保障电网的安全和稳定。

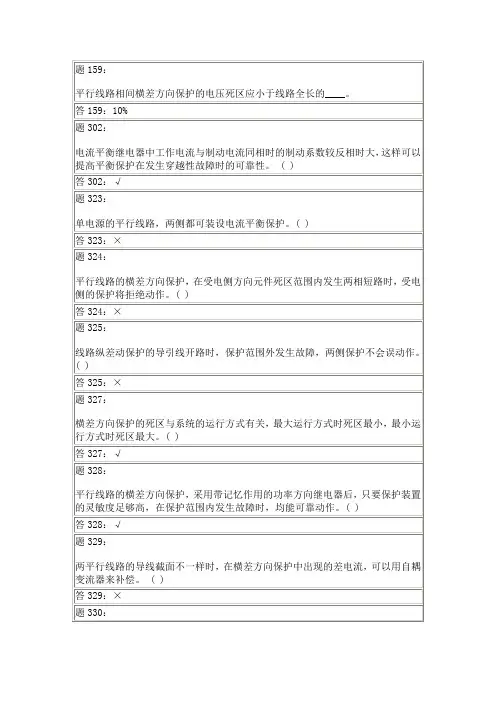

横差方向保护的工作原理，是建立在双回线同时运行的基础上的。

当任一回线断开或两回线接在不同母线而母联断路器断开时，保护装置即变为瞬时动作的方向过流保护，在外部短路时就要误动作。

为此，将保护装置的操作电源经两回线路断路器和母联断路器的辅助常开触点串联引入，这样当任一断路器断开时，立即将保护装置退出(如果两回线接在同一母线上，可将母联断路器位置中间继电器触点短接)，使横差方向保护仅在被保护双回线路同时运行且接在同一母线情况下或接在不同母线而母联断路器合闸运行的情况下才投入工作。

题469：线路纵差保护是按什么工作原理实现的?答469：线路纵差保护是按比较被保护线路始端和末端电流大小与相位的原理来实现的。

为此，在线路两端要装设相同型号和变比的电流互感器，并用辅助导线将它们联系起来。

其连接方式是：在正常运行和外部故障时，使测量元件中没有电流；在被保护线路内部短路时，流入测量元件的电流等于流经该侧的故障电流，当故障电流大于测量元件的动作电流时，保护动作，瞬时将故障线路两侧断路器跳开。

题532：单线图来试用说明线路纵差保护在被保护线路外部故障时，保护回路中的电流分布，并标明电流互感器的极性，写出关系式。

答532：零序电流滤过器输入三相零序电流时的相量图如图121所示，输出电流为3Io。

题807：纵联保护在电网中的重要作用是什么?答807：由于纵联保护在电网中可实现全线速动，因此它可保证电力系统并列运行的稳定性和提高输送功率、缩小故障造成的损坏程度、改善与后备保护的配合性能。

题808：纵联保护的信号有哪几种?答808：纵联保护的信号有以下三种。

（1）闭锁信号。

顾名思义，它是阻止保护动作于跳闸的信号。

换言之，无闭锁信号是保护作用于跳闸的必要条件。

只有同时满足本端保护元件动作和无闭锁信号两个条件时，保护才作用于跳闸，其逻辑框图如图4-1（a）所示。

（2）允许信号。

顾名思义，它是允许保护动作于跳闸的信号。

换言之，有允许信号是保护动作于跳闸的必要条件。

1、目前差动保护中防止励磁涌流影响的方法有哪些？1.采用带有速饱和特性变流器的变压器差动保护2.带有短路线圈的直流助磁特性的差动保护3.带有制动和助磁特性的差动保护4.带有2次谐波制动的差动保护5.按间断角原理进行制动的差动保护2、快速分解法相对于牛顿拉夫逊法有什么特点？其适用条件如何？1.降阶。

在潮流计算中的修正方程中利用了有功功率主要与节点电压相位相关，无功功率主要与节点电压幅值相关的特点，实现P-Q分解2.因子表固定化。

利用线路两端电压相位差不大的假定，使修正方程系数矩阵元素变为常数3.由于上述两点，使快速分解法每次迭代的计算量比牛顿法大大减少。

快速分解法只有一次收敛性，因此要求的迭代次数比牛顿法多，但总体速度快。

4.快速分解法只适用于高压网的潮流计算，对中、低压网，因线路电阻与电抗的比值大，线路两端电压相位相差太大已不成立，此时用快速分解法会出现不收敛问题。

3、区域电网互联的意义与作用是什么?1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。

2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。

3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。

4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。

5、能承受较大的冲击负荷,有利于改善电能质量。

6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。

4、请简述零序电流保护的优点及多段式零序电流保护逐级配合的原则?１．结构与工作原理简单，正确动作率高于其他复杂保护。

２．整套保护中间环节少，特别是对于近处故障，可以实现快速动作，有利于减少发展性故障。

３．在电网零序网络基本保持稳定的条件下，保护范围比较稳定。

４．保护反应于零序电流的绝对值，受故障过渡电阻的影响较小。

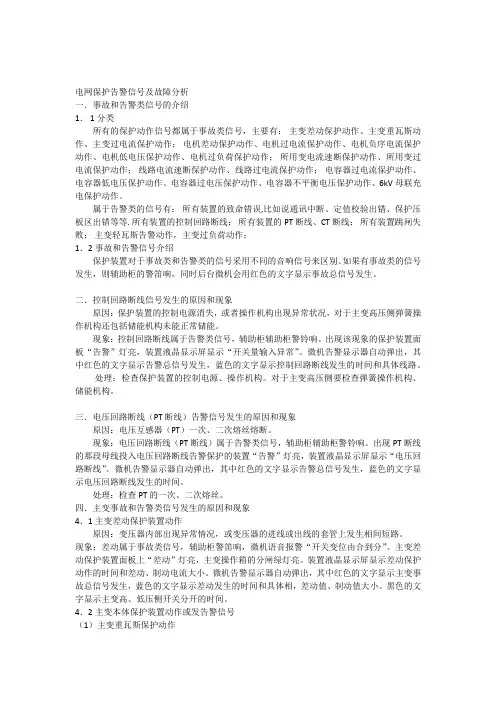

电网保护告警信号及故障分析一．事故和告警类信号的介绍1． 1分类所有的保护动作信号都属于事故类信号，主要有：主变差动保护动作、主变重瓦斯动作、主变过电流保护动作；电机差动保护动作、电机过电流保护动作、电机负序电流保护动作、电机低电压保护动作、电机过负荷保护动作；所用变电流速断保护动作、所用变过电流保护动作；线路电流速断保护动作、线路过电流保护动作；电容器过电流保护动作、电容器低电压保护动作、电容器过电压保护动作、电容器不平衡电压保护动作、6kV母联充电保护动作。

属于告警类的信号有：所有装置的致命错误,比如说通讯中断、定值校验出错、保护压板区出错等等. 所有装置的控制回路断线；所有装置的PT断线、CT断线；所有装置跳闸失败；主变轻瓦斯告警动作，主变过负荷动作；1．2事故和告警信号介绍保护装置对于事故类和告警类的信号采用不同的音响信号来区别。

如果有事故类的信号发生，则辅助柜的警笛响，同时后台微机会用红色的文字显示事故总信号发生。

二．控制回路断线信号发生的原因和现象原因：保护装置的控制电源消失，或者操作机构出现异常状况，对于主变高压侧弹簧操作机构还包括储能机构未能正常储能。

现象：控制回路断线属于告警类信号，辅助柜辅助柜警铃响。

出现该现象的保护装置面板“告警”灯亮，装置液晶显示屏显示“开关量输入异常”。

微机告警显示器自动弹出，其中红色的文字显示告警总信号发生，蓝色的文字显示控制回路断线发生的时间和具体线路。

处理：检查保护装置的控制电源、操作机构。

对于主变高压侧要检查弹簧操作机构、储能机构。

三．电压回路断线（PT断线）告警信号发生的原因和现象原因：电压互感器（PT）一次、二次熔丝熔断。

现象：电压回路断线（PT断线）属于告警类信号，辅助柜辅助柜警铃响。

出现PT断线的那段母线投入电压回路断线告警保护的装置“告警”灯亮，装置液晶显示屏显示“电压回路断线”。

微机告警显示器自动弹出，其中红色的文字显示告警总信号发生，蓝色的文字显示电压回路断线发生的时间。

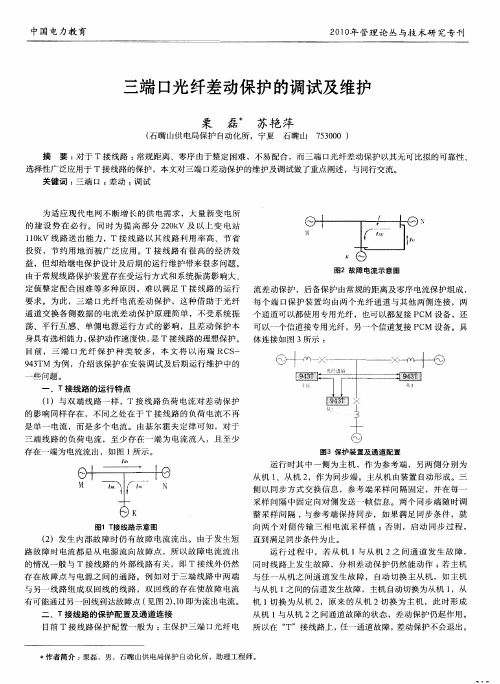

1、纵联差动保护，即输电线的纵联差动保护，是用某种通信通道将输电线两端的保护装置纵向联结起来，将各端的电气量（电流、功率的方向等）传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在线路范围外，从而决定是否切断被保护线路。

2、差动保护差动保护是一种依据被保护电气设备进出线两端电流差值的变化构成的对电气设备的保护装置，一般分为纵联差动保护和横联差动保护。

变压器的差动保护属纵联差动保护，横联差动保护则常用于变电所母线等设备的保护。

特性由于纵联差动保护只在保护区内短路时才动作，不存在与系统中相邻元件保护的选择性配合问题，因而可以快速切除整个保护区内任何一点的短路，这是它的可贵优点。

但是，为了构成纵联差动保护装置，必须在被保护元件各端装设电流互感器，并将它们的二次线圈用辅助导线连接起来，接差动继电器。

以前由于受辅助导线条件的限制，纵向连接的差动保护仅限于用在短线路上，由于光纤的广泛使用，纵联差动保护已可作为长线路的主保护。

对于发电机、变压器及母线等，均可广泛采用纵联差动保护实现主保护。

保护原理所谓变压器的纵联差动保护，是指由变压器的一次和二次电流的数值和相位进行比较而构成的保护。

纵联差动保护装置，一般用来保护变压器线圈及引出线上发生的相间短路和大电流接地系统中的单相接地短路。

对于变压器线圈的匝间短路等内部故障，通常只作后备保护。

联差动保护装置由变压器两侧的电流互感器和继电器等组成，两个电流互感器串联形成环路，电流继电器并接在环路上。

因此，电流继电器的电流等于两侧电流互感器二次侧电流之差。

在正常情况下或保护范围外发生故障时，两侧电流互感器二次侧电流大小相等，相位相同，因此流经继电器的差电流为零，但如果在保护区内发生短路故障，流经继电器的差电流不再为零，因此继电器将动作，使断路器跳闸，从而起到保护作用。

变压器纵差保护原理接线图变压器纵差保护是按照循环电流原理构成的，变压器纵差保护的原理要求变压器在正常运行和纵差保护区（纵差保护区为电流互感器TA1、TA2之间的范围）外故障时，流入差动继电器中的电流为零，保证纵差保护不动作。

变压器主保护纵差保护与差动速断保护的区别下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在变压器保护中，纵差保护和差动速断保护是两种常见的保护方式。

一起220kV主变差动保护跳闸及保护动作分析摘要：针对220kV某变电站发生的一起主变差动保护事件, 从故障点发生位置、原理及保护整定的基础上，分析了保护动作情况，并确认了保护动作的正确性。

关键词：主变差动保护；保护动作；动作正确性0引言变压器差动保护是一种以变压器各侧电流的大小和方向为判断依据，用于反应变压器内部故障的电力变压器主保护，对保证变压器的安全运行起着极其重要的作用[1]。

而影响变压器差动保护动作的因素有很多，一旦发生保护动作，应找出故障原因，否则再次投入运行将发生可能烧毁主变的风险。

本文以实际发生的一起案例为基础，对220kV主变差动保护跳闸及保护动作进行分析，从原理上分析保护动作的正确性。

1 跳闸前运行方式220kV某变电站：220kVⅠ、Ⅱ母并列运行，1号主变220kV侧211开关、2号主变220kV侧212开关均运行在220kVⅠ母，3号主变220kV侧213开关运行在220kVⅡ母，而110kVⅠ、Ⅱ母分列运行。

2 保护动作情况2.1保护动作行为2017年6月25日,0:15:10某220kV变电站2号主变差动保护跳闸，0:15:12该站1号主变差动保护跳闸，0:17:22 220kVⅠ母母差保护动作跳闸；220kVⅠ母、110kVⅠ母及10kVⅠ、Ⅱ母失压，因110kV所有出线对端变电站都为双电源，且备自投成功投入，未造成110kV变电站失压。

保护动作情况如下表1所示表1 保护动作情况2.2 保护动作时序根据现场保护动作情况，保护动作时序如下表2 所示表2 保护动作时序从表1、表2可以看出，首先2号主变发生区内故障，引起2号主变差动保护跳闸，接着1号主变发生区内故障，1号主变差动保护跳闸，但故障还未切除，母线保护I母差动动作，切除故障。

3 保护动作分析3.1一次故障点经过现场核查，因风偏及异物原因，造成1号主变220kV侧B、C相对构架放电及2号主变变220kV侧A相对构架放电，2号主变故障点发生在隔离开关2123至2号主变之间，1号主变故障点发生隔离开关2113至1号主变之间，另一处母线故障发生在隔离开关2101至I母之间。

35kV变电站差动保护动作原因分析及处理发表时间：2018-08-09T09:47:59.047Z 来源：《电力设备》2018年第12期作者：龚睿侯斌[导读] 摘要：本文对35kV拖不卡变电站差动保护动作故障原因进行深入分析，找到本次故障的根本原因是电流互感器一次侧绝缘击穿。

（云南电网昆明供电云南昆明 650011）摘要：本文对35kV拖不卡变电站差动保护动作故障原因进行深入分析，找到本次故障的根本原因是电流互感器一次侧绝缘击穿。

为防止同类故障的发生，提出此类35kV变电站运行过程中，应当采取的管理和技术措施；并通过此次跳闸事故的分析和处理，为以后的变电站安全运行提供借鉴。

关键词：绝缘击穿；差动保护；母线过电压；运行方式（一）情况说明1、35kV拖布卡变事件前运行方式： 35kV母线经35kV海拖线3621隔离开关供电，35kVⅠ段母线电压互感器运行。

35kV1号主变35kV侧301断路器运行。

35kV2号主变35kV侧302断路器运行。

2、35kV拖布卡变事件后运行方式： 35kV母线经35kV海拖线3621隔离开关供电，35kVⅠ段母线电压互感器运行。

35kV1号主变35kV侧301断路器正常运行。

35kV2号主变35kV侧302断路器热备用。

3、35kV拖布卡变保护动作情况： 2018年05月14日00时13分18秒，35kV 拖布卡变35kV2号主变比率差动保护动作。

跳开35kV2号主变35kV侧302断路器、35kV2号主变10kV侧002断路器。

（二）二次设备分析继电保护人员到达现场后对35kV2号主变保护装置、二次电流回路、对侧110kV海子头35kV设备进行检查，发现以下三个问题：1、35kV拖不卡变2号主变保护装置有两次差动保护动作，第一次差动保护动作未出口跳闸，第二次差动保护动作出口跳闸；2、35kV拖不卡变2号主变高压侧电流互感器二次绕组绝缘低于1MΩ；3、35kV拖不卡变上级电源，110kV海子头变35kV两段母线三相电压，存在过压情况。

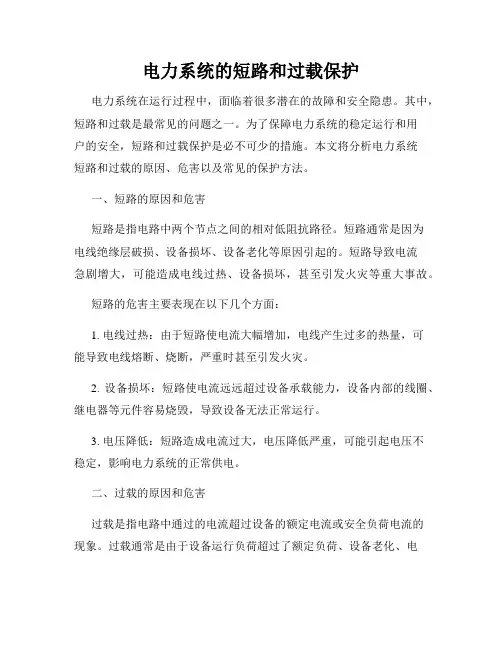

电力系统的短路和过载保护电力系统在运行过程中，面临着很多潜在的故障和安全隐患。

其中，短路和过载是最常见的问题之一。

为了保障电力系统的稳定运行和用户的安全，短路和过载保护是必不可少的措施。

本文将分析电力系统短路和过载的原因、危害以及常见的保护方法。

一、短路的原因和危害短路是指电路中两个节点之间的相对低阻抗路径。

短路通常是因为电线绝缘层破损、设备损坏、设备老化等原因引起的。

短路导致电流急剧增大，可能造成电线过热、设备损坏，甚至引发火灾等重大事故。

短路的危害主要表现在以下几个方面：1. 电线过热：由于短路使电流大幅增加，电线产生过多的热量，可能导致电线熔断、烧断，严重时甚至引发火灾。

2. 设备损坏：短路使电流远远超过设备承载能力，设备内部的线圈、继电器等元件容易烧毁，导致设备无法正常运行。

3. 电压降低：短路造成电流过大，电压降低严重，可能引起电压不稳定，影响电力系统的正常供电。

二、过载的原因和危害过载是指电路中通过的电流超过设备的额定电流或安全负荷电流的现象。

过载通常是由于设备运行负荷超过了额定负荷、设备老化、电源故障等原因引起的。

过载会使设备长时间承受过大的电流，可能导致设备损坏、线路过热、电力系统长时间停电等问题。

过载的危害主要包括以下几个方面：1. 设备损坏：过载使设备承受超负荷工作，设备内部的元件容易受损，导致设备故障甚至烧毁。

2. 线路过热：过载导致电流过大，线路容易因为过热而熔断、烧断，可能引发火灾。

3. 电力系统停电：过载导致电网负荷超过设备的承载能力，当超过一定程度时，电力系统可能会自动切除负载，导致停电现象的发生。

三、短路和过载保护的常见方法为了保护电力系统免受短路和过载的危害，需要采取一系列的保护措施。

以下是几种常见的短路和过载保护方法：1. 保险丝：在电路中安装保险丝，当电流超过设定值时，保险丝会熔断，切断电路，以达到短路和过载保护的目的。

保险丝具有简单、经济等优点，但需要手动更换。

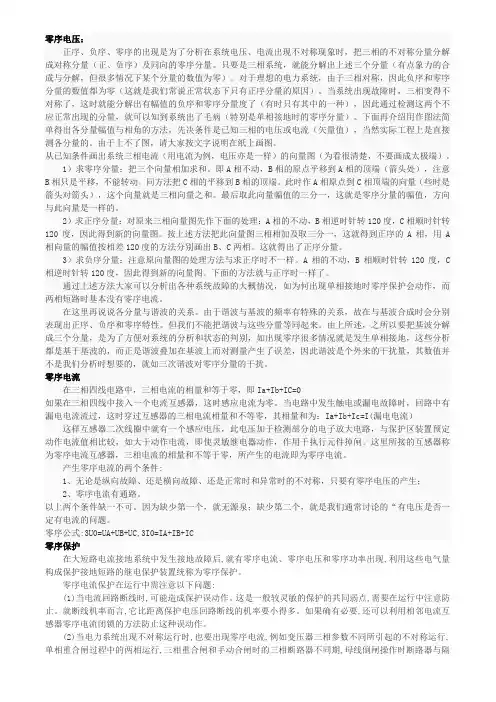

零序电压：正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A 相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

3）求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B相顺时针转120度，C 相逆时针转120度，因此得到新的向量图。

下面的方法就与正序时一样了。

通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。

母线差动保护的工作原理和保护范围 ( 共 6 页 )-本页仅作为预览文档封面，使用时请删除本页-母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识含糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发机电差动保护和路线差动保护.实现差动保护的基本原则是一致的, 即各侧或者各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清晰,母线差动保护与变压器差动保护、发机电差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如路线、变压器、发机电等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或者缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或者减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识含糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾经看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏, 普通应投入运行.根据历年统计资料看,因误操作引起母线短路事故, 几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线, 可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障, 从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或者发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作往往会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清晰:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或者是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件, 则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是 2 组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或者拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围, 母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是路线的一部份.路线上发生故障理应由路线断路器跳闸切除,而此时母联断路器代路实际上就只能起到路线断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代路线及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或者连片),同时使被代路线本身的母线差动保护电流互感器 TA 从运行的母线差动保护电流回路上甩开, 短接好.这样,才干保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清晰,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或者误引入外接电源.运行人员要特殊重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或者相连、均已破坏了母线差动保护的工作原理,在正常或者发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器 TA 的一次通电试验,工作前应将母线差动保护停用,或者将与试验回路有关的母线差动保护的电流互感器 TA 从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸先后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.惟独这样,才干确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。

继电保护原理概念汇总利用故障时电气量的变化特征，可以构成各种作用原理的继电保护。

例如，根据短路故障时电流增大，可构成电流速断保护和过电流保护；根据短路故障时电压降低，可构成低电压保护和电压速断保护；根据短路故障时电流与电压之间相角的变化，可构成功率方向保护；根据电压与电流比值的变化，可构成距离保护；根据故障时被保护元件两端电流相位和大小的变化，可构成差动保护；根据不对称短路故障出现的相序分量，可构成灵敏的序分量保护。

上述保护还可构成更为复杂的继电保护，例如，将过电流保护与方向保护组合，构成方向电流保护。

此外，除了反应各种电气量的保护外，还有反应非电气量的保护，如电力变压器的瓦斯保护和过热保护等。

一、电网相间短路的电流电压保护根据电流整定值选取的原则不同，电流保护可分为无时限电流速断保护、带时限电流速断保护和定时限过电流保护三种。

1、无时限电流速断保护根据电力系统对继电保护的要求，可以使电流保护的动作不带时限（只有继电器本身固有动作时间），构成瞬动保护，为了保证动作的选择性，采取动作电流按躲过被保护线路外部短路时最大短路电流来整定。

这种保护装臵称为无时限电流速断保护（又被称为第Ⅰ段电流保护或瞬动Ⅰ段电流保护）。

无时限电流速断保护不能保护线路全长，它存在线路末端保护死区。

无时限电流速断保护动作电流值最大。

2、带时限电流速断保护由于无时限电流速断保护不能保护线路全长，其保护范围外的故障必须由另外的保护来切除。

为了保证速动性的要求，用尽可能短的时限来切除该部分的故障。

可增设第二套保护，即II段电流速断保护。

为了获得选择性，II段电流速断保护必须带时限，以便和相邻的I段电流速断保护相配合，通常所带时限只比无时限电流速断保护大一个或两个时限级差Δt，所以称它为带时限电流速断保护。

带时限电流速断保护范围包括本线路全长和相邻线路一部分，但不会超过相邻线路的无时限电流速断保护和降压变压器电流速断保护的保护范围。

母线保护装置是正确迅速切除母线故障的重要设施,它的拒动和误动都将给电力系统带来严重危害.母线倒闸操作是电力系统最常见也是最典型的操作,因其连接元件多,操作工作量大,对运行人员的综合操作技能也提出了较高的要求.基于一次设备的客观实在性,运行人员对一次设备误操作所带来的危害都有一个直接的较全面的感性认识. 但对母线差动保护在倒闸操作过程中进行的一些切换、投退操作则往往认识模糊.1 母线差动保护范围是否是确定的,保护对象是否是不变的通常讲的差动保护包含了母线差动保护、变压器差动保护、发电机差动保护和线路差动保护.实现差动保护的基本原则是一致的,即各侧或各元件的电流互感器,按差接法接线,正常运行以及保护范围以外故障时,差电流等于零,保护范围内故障时差电流等于故障电流,差动继电器的动作电流按躲开外部故障时产生的最大不平衡电流计算整定.但也应该十分清楚,母线差动保护与变压器差动保护、发电机差动保护又有很大的不同:即母线的主结线方式会随母线的倒闸操作而改变运行方式,如双母线改为单母线运行,双母线并列运行改为双母线分段并列运行,母线元件(如线路、变压器、发电机等)可以从这一段母线倒换到另一段母线等等.换句话说,母线差动保护的范围会随母线倒闸操作的进行、母线运行方式的改变而变化(扩大或缩小),母线差动保护的对象也可以由于母线元件的倒换操作而改变(增加或减少).忽视了这一点,在进行母线倒闸操作时,对母线差动保护的一些必要的切换投退操作肯定就认识模糊、甚至趋于盲目了.2 母线倒闸操作时是否须将母线差动保护退出“在进行倒闸操作时须将母线差动保护退出”是错误的,之所以产生这种错误认识,是因为一些运行人员曾看到过,甚至在母线倒闸操作时发生过母线差动保护误动,但其根本原因是对母线差动保护缺乏正确认识.母线倒闸操作如严格按照规定进行,即并、解列时的等电位操作,尽量减少操作隔离开关时的电位差,严禁母线电压互感器二次侧反充电,充分考虑母线差动保护非选择性开关的拉、合及低电压闭锁母线差动保护压板的切换等等,是不会引起母线差动保护误动的.因此,在倒母线的过程中,母线差动保护的工作原理如不遭到破坏,一般应投入运行.根据历年统计资料看,因误操作引起母线短路事故,几率还很高.尽管近几年为防止误操作在变电站、发电厂的一次、二次设备上安装了五防闭锁装置,但一些运行人员违规使用万能钥匙走错间隔、误合、误拉仍时有发生.这就使在母线倒闸操作时,保持母线差动保护投入有着极其重要的现实意义.投入母线差动保护倒母线,可以在万一发生误操作造成母线短路时,由保护装置动作,切除故障,从而避免事故的进一步扩大,防止设备严重损坏、系统失去稳定或发生人身伤亡事故.事实上,与其说母线倒闸操作容易引起母线差动保护误动,倒不如说,母线倒闸操作常常会使母线差动保护失去选择性而误切非故障母线.3 母线倒闸操作后,是否要将母线差动保护的非选择性开关合入实际工作中一些运行人员片面地认为,母线倒闸操作会使母线差动保护失去选择性,故在操作完成后,合入母线差动保护的非选择性开关.产生这一认识误区的根源在于他们不明白母线差动保护装置中设置这一非选择性开关的目的.母线保护有多种类型,不同类型的母线保护其实现保护的工作原理是不一样的.某些类型的母线保护由于其工作原理本身存在缺陷, 在进行母线倒闸操作时会使装置失去对故障母线的选择性.因此,问题的关键是运行人员要弄清楚:哪种类型的母线保护在母线倒闸操作时会失去对故障母线的选择性以及怎样在适当的时候将装置的非选择性开关合入, 在什么时候又该将装置的非选择性开关拉开,抑或是否应使该开关保持合入状态.这里仅就固定连接的母线差动保护和母联电流相位比较原理差动保护以及电流相位比较式母线保护作一简单说明.(1) 固定连接的母线差动保护.这种母线差动保护要求母线上的电源元件,必须按照事先规定好的固定连接方式运行,母线故障时,母线差动保护的动作才有选择性.当母线保护采用此种类型时,进行电源元件的倒换,将使保护失去选择性.因此,倒换前合入母线差动保护非选择性开关,倒完后也不拉开.对负荷元件,则在倒换前合入非选择性开关,倒换后拉开非选择性开关,同时负荷元件的跳闸压板也作相应的切换.(2) 母联电流相位比较原理的母线差动保护.这种保护无固定连接的要求.只要母差保护的跳闸压板位置与元件母线隔离开关所接母线位置相对应就可以了.因此,倒换操作前将非选择性开关合入,倒换后再拉开,并对母线差动保护跳闸压板及重合闸放电压板,切换到倒换后所对应的母线位置就可以了.这种保护存在的缺点是2组母线分列运行时,母线将失去选择故障母线组的能力.(3) 电流相位比较式母线差动保护.这种保护只反应电流间的相位,具有较高的灵敏度.倒闸过程中,需合入非选择性开关,倒闸后将被操作元件的跳闸压板及重合闸放电压板切换至与所接母线对应的比相出口回路就可以了.如果片面地认为倒闸操作就使保护失去选择性,并没有适时地合入或拉开保护的非选择性开关,相反地会使母线差动保护不能按设计的工作原理工作,从而真正失去选择性.更具体地讲,倒母线时,母线差动保护的非选择性开关合理的操作顺序是:①双母线改为单母线运行前,先合入非选择性开关,后取母联断路器直流控制回路熔断器;②单母线改为双母线运行后,先投入母联断路器直流控制回路熔断器,后拉母线差动保护非选择性开关.这样,就能保证在任何情况下,由母线差动保护装置动作切除故障.4 母联断路器代路时,是否母线差动保护可不作任何切换操作一些运行人员错误地认为母联断路器自然是母差保护的范围,母差保护动作母联断路器也该跳开.殊不知,母联断路器代路时,由母联断路器送电的备用母线,实际上已是线路的一部分.线路上发生故障理应由线路断路器跳闸切除,而此时母联断路器代路实际上就只能起到线路断路器的作用.但如果此时母差保护不作任何切换,则备用母线故障母线保护也将动作.显然这种代路方式母线保护动作是不必要的,也是不合理的.这时,正确的切换操作是把母联断路器所代线路及其母线划出母线差动保护范围之外.无论哪种原理的母线差动保护,均要操作母联断路器的母线差动保护电流试验盒(或连片),同时使被代线路本身的母线差动保护电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.这样,才能保证母联断路器代路时,母线差动保护安全、合理运行.5 做相关试验时,是否只要母线元件的隔离开关拉开了,就不会影响母线差动保护的正常工作运行人员本应该非常清楚,母线差动保护的动作与否取决于加入差动继电器的差电流大小,只要达到了动作值,母线差动保护就会动作切除母线元件.虽然停电母线元件的隔离开关拉开了,但因母线差动保护的所有电流互感器二次回路是并在一起的,即使一次设备已停电,其二次回路也要按运行设备对待,不得将母线差动电流回路随便接地、短路或误引入外接电源.运行人员要特别重视如下几个环节:(1) 运行中的母线差动保护的电流互感器二次电路被短接后,不管这种短接与母线差动保护的总差回路脱离或相连、均已破坏了母线差动保护的工作原理,在正常或发生穿越性故障时,均将引起二次差电流的不平衡,并可能产生误动.(2) 母线元件设备做一次回路短路试验,如电流互感器TA的一次通电试验,工作前应将母线差动保护停用,或将与试验回路有关的母线差动保护的电流互感器TA从运行的母线差动保护电流回路上甩开,短接好.应该指出,母线差动保护在母线倒闸操作过程中的切换、投退要与该母线采用的母线保护的类型,保护的技术特性、母线的结线方式及倒闸前后母线运行方式的变换,甚至要与电网的运行方式具体结合起来.运行人员在进行倒闸操作时,要十分明确:操作是否破坏了固定连接的要求、是否会使保护失去选择性;操作完毕后,母线方式是否改变、母线保护是否具有自适应性等等.只有这样,才能确保倒闸操作过程中及其操作完成后母线及其保护的安全合理运行.。

电流纵差动保护原理(一)电流纵差动保护什么是电流纵差动保护？电流纵差动保护（Differential Current Protection）是一种用于保护电力系统中的设备和电路的保护装置。

它通过检测电流的差值来判断系统是否出现故障，并迅速采取措施以减小故障造成的影响。

原理概述电流纵差动保护的原理是基于保护对象的电流变化情况来判断是否存在故障。

在正常运行中，电流应在设定范围内波动，当设备或电路出现故障时，电流的差值将超过设定的阈值，触发电流纵差动保护装置。

工作原理电流纵差动保护的工作原理可以分为以下几个步骤：1.上下游电流检测：电流纵差动保护装置通过分别检测保护对象上游和下游的电流值。

2.电流差值计算：保护装置将上下游电流的差值进行计算，并与设定的阈值进行比较。

3.比较判断：如果电流差值超过设定阈值，则判断系统出现故障，触发保护动作。

4.保护动作：一旦保护动作触发，装置会快速断开故障电路，并发送信号给上位系统，以通知操作人员存在故障。

特点和优势•灵敏度高：电流纵差动保护装置能够精确检测微小的电流差值，并判断系统是否出现故障。

•速度快：一旦检测到电流差值超过阈值，保护装置迅速采取措施，快速断开故障电路，以防止进一步扩大事故。

•精准性高：通过设置适当的阈值，可以避免误判和误动作，提高系统的可靠性和稳定性。

•可靠性强：电流纵差动保护装置采用了高可靠性的硬件和软件设计，确保了其长时间稳定工作的能力。

应用领域电流纵差动保护广泛应用于电力系统中，常见的应用领域包括：•发电厂：用于保护发电机和输电系统，防止电流异常导致设备故障和事故发生。

•变电站：用于保护变压器和其他设备，有效减小故障对电力系统的影响。

•配电系统：用于保护配电线路和电力设备，提高电网的可靠性和安全性。

总结电流纵差动保护是一种重要的电力系统保护装置，通过检测电流差值来判断设备和电路是否存在故障，并采取迅速的措施进行保护。

它的快速响应、高灵敏度和可靠性强等特点，使其在电力系统的运行中扮演着重要的角色。
