下载文档原格式

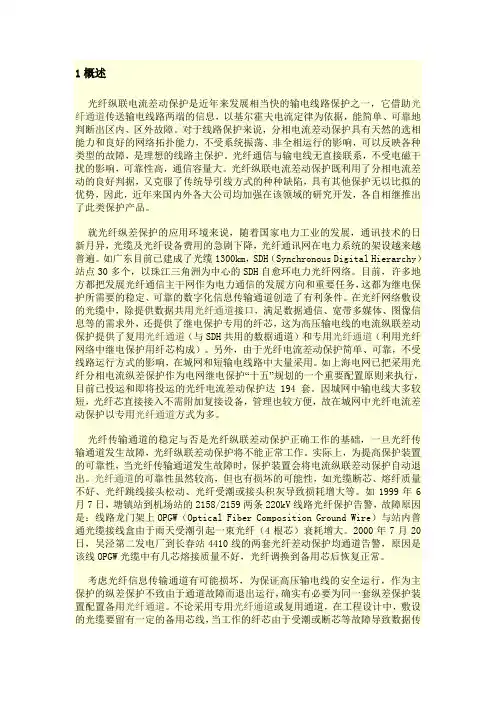

1概述光纤纵联电流差动保护是近年来发展相当快的输电线路保护之一，它借助光纤通道传送输电线路两端的信息，以基尔霍夫电流定律为依据，能简单、可靠地判断出区内、区外故障。
对于线路保护来说，分相电流差动保护具有天然的选相能力和良好的网络拓扑能力，不受系统振荡、非全相运行的影响，可以反映各种类型的故障，是理想的线路主保护。
光纤通信与输电线无直接联系，不受电磁干扰的影响，可靠性高，通信容量大。
光纤纵联电流差动保护既利用了分相电流差动的良好判据，又克服了传统导引线方式的种种缺陷，具有其他保护无以比拟的优势，因此，近年来国内外各大公司均加强在该领域的研究开发，各自相继推出了此类保护产品。
就光纤纵差保护的应用环境来说，随着国家电力工业的发展，通讯技术的日新月异，光缆及光纤设备费用的急剧下降，光纤通讯网在电力系统的架设越来越普遍。
如广东目前已建成了光缆1300km，SDH（Synchronous Digital Hierarchy）站点30多个，以珠江三角洲为中心的SDH自愈环电力光纤网络。
目前，许多地方都把发展光纤通信主干网作为电力通信的发展方向和重要任务，这都为继电保护所需要的稳定、可靠的数字化信息传输通道创造了有利条件。
在光纤网络敷设的光缆中，除提供数据共用光纤通道接口，满足数据通信、宽带多媒体、图像信息等的需求外，还提供了继电保护专用的纤芯，这为高压输电线的电流纵联差动保护提供了复用光纤通道（与SDH共用的数据通道）和专用光纤通道（利用光纤网络中继电保护用纤芯构成）。
另外，由于光纤电流差动保护简单、可靠，不受线路运行方式的影响，在城网和短输电线路中大量采用。
如上海电网已把采用光纤分相电流纵差保护作为电网继电保护“十五”规划的一个重要配置原则来执行，目前已投运和即将投运的光纤电流差动保护达194套。
因城网中输电线大多较短，光纤芯直接接入不需附加复接设备，管理也较方便，故在城网中光纤电流差动保护以专用光纤通道方式为多。
纵联电流差动保护概述摘要：纵联电流差动保护有明确的选择性，逐渐成为高压线路的主保护。
本文首先重点介绍了纵联电流差动保护的保护原理，然后分析了影响纵联电流差动保护的性能因素及其解决办法，最后介绍了纵联电流差动保护在现场的对调工作。
关键字：纵联电流差动保护；选择性；原理；解决办法；对调0、引言根据继电保护在电力系统中所担负的任务，通常继电保护装置必须满足四个基本要求，即选择性、快速性、灵敏性和可靠性。
随着微机保护技术和光纤通信技术的日益成熟，纵联电流差动保护逐渐成为高压线路的主保护，其保护原理简单，有明确的选择性和很好的速动性，可以实现线路全长范围内故障的无时限切除。
1、纵联电流差动保护原理纵联保护在电网中可实现全线速动，理论上具有绝对的选择性。
电流差动保护是较为理想的一种保护原理，其选择性不是靠延时，不是靠方向，也不是靠定值，而是靠基尔霍夫电流定律：流向一个节点的电流之和等于零【1】。
图1-1 纵联电流差动保护原理（b）比率制动特性设流过两端保护的电流、以母线流向被保护线路的方向规定为其正方向。
以两端电流的相量和作为继电器的动作电流，如式1-1（a），该电流有时也称作差动电流、差电流。
另以两端电流的相量差作为继电器的制动电流，如式1-1（b）。
式1-2 比率制动特性两折线公式而当线路外部短路时，经计算，其工作点落在动作特性的不动作区，差动继电器不动作。
差动继电器可以区分线路外部短路（含正常运行）和线路内部短路。
继电器的保护范围是两端TA之间的范围。
【2】2、影响差动保护的性能因素及其解决办法2.1 电流互感器的误差和不平衡电流同型号的电流互感器性能也不能保证完全一致，电流互感器之间存在误差；电流互感器励磁电流的影响也会带来误差；保护装置采样回路的误差等。
以上误差都会引起不平衡电流，不平衡电流增大会影响差动保护的灵敏度。
电流互感器的误差可以通过选取同一厂家同一批次的相同型号电流互感器来尽量减小，而对于保护装置采样回路的误差，则要求保护厂家采取措施尽量减小它的影响。
1、纵联差动保护，即输电线的纵联差动保护，是用某种通信通道将输电线两端的保护装置纵向联结起来，将各端的电气量（电流、功率的方向等）传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在线路范围外，从而决定是否切断被保护线路。
2、差动保护差动保护是一种依据被保护电气设备进出线两端电流差值的变化构成的对电气设备的保护装置，一般分为纵联差动保护和横联差动保护。
变压器的差动保护属纵联差动保护，横联差动保护则常用于变电所母线等设备的保护。
特性由于纵联差动保护只在保护区内短路时才动作，不存在与系统中相邻元件保护的选择性配合问题，因而可以快速切除整个保护区内任何一点的短路，这是它的可贵优点。
但是，为了构成纵联差动保护装置，必须在被保护元件各端装设电流互感器，并将它们的二次线圈用辅助导线连接起来，接差动继电器。
以前由于受辅助导线条件的限制，纵向连接的差动保护仅限于用在短线路上，由于光纤的广泛使用，纵联差动保护已可作为长线路的主保护。
对于发电机、变压器及母线等，均可广泛采用纵联差动保护实现主保护。
保护原理所谓变压器的纵联差动保护，是指由变压器的一次和二次电流的数值和相位进行比较而构成的保护。
纵联差动保护装置，一般用来保护变压器线圈及引出线上发生的相间短路和大电流接地系统中的单相接地短路。
对于变压器线圈的匝间短路等内部故障，通常只作后备保护。
联差动保护装置由变压器两侧的电流互感器和继电器等组成，两个电流互感器串联形成环路，电流继电器并接在环路上。
因此，电流继电器的电流等于两侧电流互感器二次侧电流之差。
在正常情况下或保护范围外发生故障时，两侧电流互感器二次侧电流大小相等，相位相同，因此流经继电器的差电流为零，但如果在保护区内发生短路故障，流经继电器的差电流不再为零，因此继电器将动作，使断路器跳闸，从而起到保护作用。
变压器纵差保护原理接线图变压器纵差保护是按照循环电流原理构成的，变压器纵差保护的原理要求变压器在正常运行和纵差保护区（纵差保护区为电流互感器TA1、TA2之间的范围）外故障时，流入差动继电器中的电流为零，保证纵差保护不动作。
纵联差动保护原理
纵联差动保护是一种电力系统中常用的保护方式，用于检测和保护主变压器、发电机、母线等重要设备的故障。
其基本原理是比较设备两侧电流的差值，当差值超过设定值时，即认为发生了故障，触发保护动作。
纵联差动保护的工作原理可以分为两个阶段：采样和比较。
首先，在设备两侧分别安装电流互感器，采样得到两侧电流的信号。
这些信号经过放大和调节后，送入差动继电器。
差动继电器进行差动计算，即计算两侧电流的差值。
如果差值低于设定值，差动继电器保持动作，表示系统正常。
但当差值超过设定值，差动继电器即判定为发生故障，触发保护装置的动作。
纵联差动保护的核心是差动继电器，其内部包含了一个差动计算单元和一个保护决策单元。
差动计算单元计算两侧电流的差值，并将结果送入保护决策单元。
保护决策单元根据计算结果，进行故障判定和相应的保护动作。
纵联差动保护的设计要考虑到系统的复杂性和可靠性。
在设计时，需要合理选择互感器的参数、差动计算的方式和设定值。
此外，还需要考虑到与其他保护装置的协调工作，使整个保护系统能够快速、准确地检测和定位故障，并采取适当的措施进行隔离和保护。
综上所述，纵联差动保护通过比较设备两侧电流的差值来检测和保护设备的故障。
它是一种重要的电力系统保护方式，能够有效地提升系统的可靠性和安全性。

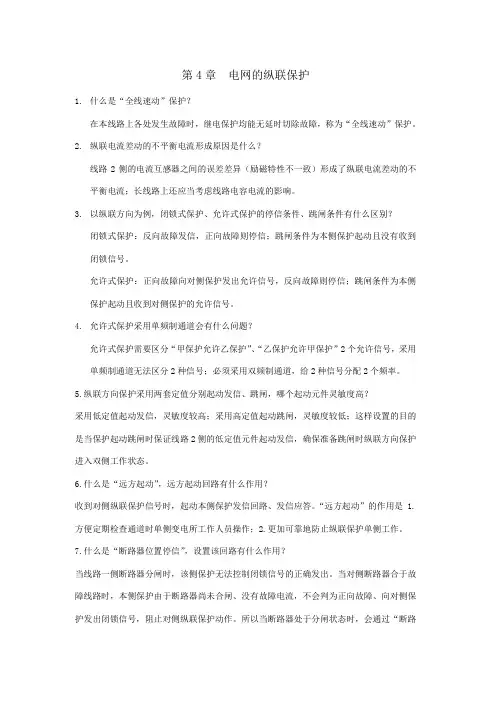

第4章电网的纵联保护1.什么是“全线速动”保护？在本线路上各处发生故障时，继电保护均能无延时切除故障，称为“全线速动”保护。
2.纵联电流差动的不平衡电流形成原因是什么？线路2侧的电流互感器之间的误差差异（励磁特性不一致）形成了纵联电流差动的不平衡电流；长线路上还应当考虑线路电容电流的影响。
3.以纵联方向为例，闭锁式保护、允许式保护的停信条件、跳闸条件有什么区别？闭锁式保护：反向故障发信，正向故障则停信；跳闸条件为本侧保护起动且没有收到闭锁信号。
允许式保护：正向故障向对侧保护发出允许信号，反向故障则停信；跳闸条件为本侧保护起动且收到对侧保护的允许信号。
4.允许式保护采用单频制通道会有什么问题？允许式保护需要区分“甲保护允许乙保护”、“乙保护允许甲保护”2个允许信号，采用单频制通道无法区分2种信号；必须采用双频制通道，给2种信号分配2个频率。
5.纵联方向保护采用两套定值分别起动发信、跳闸，哪个起动元件灵敏度高？采用低定值起动发信，灵敏度较高；采用高定值起动跳闸，灵敏度较低；这样设置的目的是当保护起动跳闸时保证线路2侧的低定值元件起动发信，确保准备跳闸时纵联方向保护进入双侧工作状态。
6.什么是“远方起动”，远方起动回路有什么作用？收到对侧纵联保护信号时，起动本侧保护发信回路、发信应答。
“远方起动”的作用是1.方便定期检查通道时单侧变电所工作人员操作；2.更加可靠地防止纵联保护单侧工作。
7.什么是“断路器位置停信”，设置该回路有什么作用？当线路一侧断路器分闸时，该侧保护无法控制闭锁信号的正确发出。
当对侧断路器合于故障线路时，本侧保护由于断路器尚未合闸、没有故障电流，不会判为正向故障、向对侧保护发出闭锁信号，阻止对侧纵联保护动作。
所以当断路器处于分闸状态时，会通过“断路器位置停信”回路，停止向对侧保护发出闭锁信号，保证对侧纵联保护动作。
8.为什么“短时发信”制式的收发信机需要定期检查通道？电力系统无扰动时，发信机不起动，这样无法检查通道、收发信机。

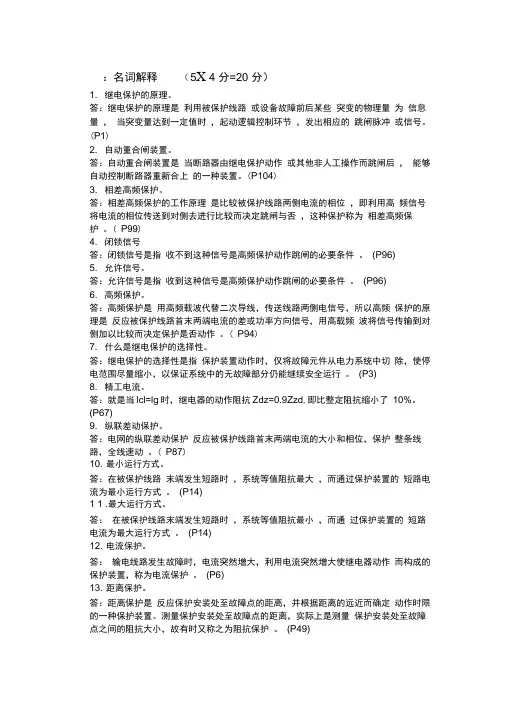

：名词解释（5X 4 分=20 分）1. 继电保护的原理。
答：继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
(P1)2. 自动重合闸装置。
答：自动重合闸装置是当断路器由继电保护动作或其他非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。
(P104)3. 相差高频保护。
答：相差高频保护的工作原理是比较被保护线路两侧电流的相位，即利用高频信号将电流的相位传送到对侧去进行比较而决定跳闸与否，这种保护称为相差高频保护。
( P99)4. 闭锁信号答：闭锁信号是指收不到这种信号是高频保护动作跳闸的必要条件。
(P96)5. 允许信号。
答：允许信号是指收到这种信号是高频保护动作跳闸的必要条件。
(P96)6. 高频保护。
答：高频保护是用高频载波代替二次导线，传送线路两侧电信号，所以高频保护的原理是反应被保护线路首末两端电流的差或功率方向信号，用高载频波将信号传输到对侧加以比较而决定保护是否动作。
( P94)7. 什么是继电保护的选择性。
答：继电保护的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
(P3)8. 精工电流。
答：就是当lcl=lg时，继电器的动作阻抗Zdz=0.9Zzd,即比整定阻抗缩小了10%。
(P67)9. 纵联差动保护。
答：电网的纵联差动保护反应被保护线路首末两端电流的大小和相位，保护整条线路，全线速动。
( P87)10. 最小运行方式。
答：在被保护线路末端发生短路时，系统等值阻抗最大，而通过保护装置的短路电流为最小运行方式。
(P14)1 1 .最大运行方式。
答：在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大运行方式。
(P14)12. 电流保护。
答：输电线路发生故障时，电流突然增大，利用电流突然增大使继电器动作而构成的保护装置，称为电流保护。
主变纵联差动保护误跳闸几种原因分析误跳闸是指在正常操作条件下，保护装置错误地将电力系统的一部分或全部切除电源。
主变纵联差动保护是一种常用的保护方式，用于保护电力系统的主变压器。
误跳闸的原因可能是多方面的。
以下是几种常见的主变纵联差动保护误跳闸的原因分析：1.外部干扰：当电力系统中存在外部干扰时，可能会导致差动保护误跳闸。
例如，周围环境中的闪电放电、强电磁场干扰等都可能引起保护装置的误动作。
这种情况下，应采取防雷措施或在保护装置周围设置屏蔽装置，以减小外部干扰对保护的影响。
2.信号误差：主变差动保护装置通过测量主变压器的高压侧和低压侧电流，进行差动计算并与设定值进行比较，从而判断系统是否存在故障。
然而，由于测量设备的精度限制、传输线路的质量等原因，测量的电流值可能存在误差。
当这些误差超过设定值时，差动保护可能会误动作。
因此，应定期校准测量设备，检查传输线路的质量并及时更换老化设备，以降低信号误差。
3.被保护设备故障：差动保护的作用是保护主变压器免受内部故障的损害。
然而，在主变压器内部发生故障时，例如主绕组短路、绝缘击穿等，电流分布会发生改变，导致差动保护误判为故障。
因此，在主变压器内部进行定期检查和维护，及时处理潜在的故障，可以减少误动作的概率。
4.设备参数变化：保护装置对电力系统进行保护时，需要设定一些参数，例如差动电流阈值等。
然而，由于主变压器的负载变化、温度变化等原因，电气参数可能会发生变化。
如果设定值与实际值不匹配，保护装置可能会误判为故障并跳闸。
因此，应定期检查和校准保护装置的参数，并根据实际情况进行调整。
5.人为操作错误：人为操作错误也可能导致差动保护误跳闸。
例如，误操作了与差动保护装置相关的设备，或者误操作了与主变压器相关的设备。
此外，对主变压器进行维护或检修时，可能会因为未按规定程序进行操作而引起保护装置的误动作。
因此，在操作保护装置前，应进行必要的培训和演练，并按照操作规程进行操作，以减少人为操作错误。
继电保护练习题库及答案一、单选题（共50题，每题1分，共50分）1、保护屏柜上交流电压回路的空气开关应与电压回路总路开关在( )上有明确的配合关系。
A、合闸电压B、跳闸时限C、跳闸电压D、合闸时限正确答案：B2、GOOSE报文判断中断的依据为在接收报文的允许生存时间的( )倍时间内没有收到下一帧报文。
A、1B、4C、2D、3正确答案：C3、录波及网络报文记录分析装置开关量采用( )通过过程层GOOSE网络传输。
A、IEC61850-8-1B、FT3C、IEC61850-9-2D、MMS正确答案：A4、对双端电源的线路，过渡电阻对送电侧的距离继电器工作的影响是( )。
A、只会使保护区缩短B、没有影响C、只会使继电器超越D、视条件可能会失去方向性，也可能使保护区缩短，也可能超越或拒动正确答案：D5、励磁涌流衰减时间常数与变压器至( )的阻抗大小、变压器的容量和铁芯的材料等因素有关。
A、系统B、电源之间C、接地点D、以上说法均不正确。
正确答案：B6、电子式互感器（含MU）应能真实地反映一次电流或电压，额定延时时间不大于( )、唤醒时间为( )A、1500us10usB、2000us0usC、1000us0usD、2500us10us正确答案：B7、来自同一或不同制造商的两个及以上智能电子设备交换信息、使用信息以正确执行规定功能的能力，命名为( )A、—致性B、互操作性C、互换性D、正确性正确答案：B8、双母线差动保护中，Ⅰ、Ⅱ母线相继发生短路故障，不能反映后一母线故障的母线保护是( )。
A、元件固定联接的母线完全电流差动保护B、比较母联电流相位构成的母线差动保护C、比率制动式母线差动保护D、以上都不对正确答案：B9、ICD文件中描述了装置的数据模型和能力，包括( )。
A、装置包含哪些逻辑装置、逻辑节点B、逻辑节点类型、数据类型的定义C、装置通信能力和参数的描述D、以上都是正确答案：D10、母线差动保护电流回路断线闭锁元件，其电流定值一般可整定为电流互感器额定电流的( )。
纵联电流差动保护概述摘要：纵联电流差动保护有明确的选择性，逐渐成为高压线路的主保护。
本文首先重点介绍了纵联电流差动保护的保护原理，然后分析了影响纵联电流差动保护的性能因素及其解决办法，最后介绍了纵联电流差动保护在现场的对调工作。
关键字：纵联电流差动保护；选择性；原理；解决办法；对调0、引言根据继电保护在电力系统中所担负的任务，通常继电保护装置必须满足四个基本要求，即选择性、快速性、灵敏性和可靠性。
随着微机保护技术和光纤通信技术的日益成熟，纵联电流差动保护逐渐成为高压线路的主保护，其保护原理简单，有明确的选择性和很好的速动性，可以实现线路全长范围内故障的无时限切除。
1、纵联电流差动保护原理纵联保护在电网中可实现全线速动，理论上具有绝对的选择性。
电流差动保护是较为理想的一种保护原理，其选择性不是靠延时，不是靠方向，也不是靠定值，而是靠基尔霍夫电流定律：流向一个节点的电流之和等于零【1】。
图1-1 纵联电流差动保护原理（b）比率制动特性设流过两端保护的电流、以母线流向被保护线路的方向规定为其正方向。
以两端电流的相量和作为继电器的动作电流，如式1-1（a），该电流有时也称作差动电流、差电流。
另以两端电流的相量差作为继电器的制动电流，如式1-1（b）。
式1-2 比率制动特性两折线公式而当线路外部短路时，经计算，其工作点落在动作特性的不动作区，差动继电器不动作。
差动继电器可以区分线路外部短路（含正常运行）和线路内部短路。
继电器的保护范围是两端TA之间的范围。
【2】2、影响差动保护的性能因素及其解决办法2.1 电流互感器的误差和不平衡电流同型号的电流互感器性能也不能保证完全一致，电流互感器之间存在误差；电流互感器励磁电流的影响也会带来误差；保护装置采样回路的误差等。
以上误差都会引起不平衡电流，不平衡电流增大会影响差动保护的灵敏度。
电流互感器的误差可以通过选取同一厂家同一批次的相同型号电流互感器来尽量减小，而对于保护装置采样回路的误差，则要求保护厂家采取措施尽量减小它的影响。
纵联差动保护测试摘要：随着冀中电网变电站综合自动化改造的不断深入，微机型继电保护装置得到广泛应用，对测试技术提出了更高的要求。
由于继电保护人员对微机型继电保护测试方法不统一、操作不规范、参数设置不恰当，导致测试结果不准确、误差较大，针对华油冀中电网的微机型保护装置和昂立继电保护测试仪介绍纵联电流差动保护的测试方法和试验流程，统一、规范继电保护试验，提高继电保护人员的工作效率和运维水平。
关键词：光纤纵差保护原理、保护设置、试验接线、整组试验、页面设置、结果记录一、线路光纤纵差保护原理纵联差动保护利用光纤通道将本侧电流的波形或代表电流相位的信号传送到对侧，每侧保护根据对侧电流的幅值和相位比较结果区分是区内还是区外故障。
纵联差动继电器由三部分组成：变化量相差动继电器、稳态相差动继电器和零序差动继电器。
1、变化量相差动继电器的动作方程如下：（式1）Φ=A，B，C其中，为工频变化量差动电流，即为两侧电流变化量矢量和的幅值；为工频变化量制动电流，即为两侧电流变化量矢量差的幅值；为“差动电流高定值”（整定值）和4倍实测电容电流的大值；实测电容电流由正常运行时的差流获得。
2、稳态Ⅰ段相差动继电器的动作方程如下：（式2）Φ=A，B，C其中，为差动电流，即为两侧电流矢量和的幅值；为制动电流，即为两侧电流矢量差的幅值；定义同上。
3、稳态Ⅱ段相差动继电器的动作方程如下：（式3）Φ=A，B，C其中，为“差动电流低定值”（整定值）和 1.5倍实测电容电流的大值；、定义同上。
稳态Ⅱ段相差动继电器经40ms延时动作。
4、零序差动继电器的动作方程如下：（式4）其中，为零序差动电流，即为两侧零序电流矢量和的幅值；为零序制动电流，即为两侧零序电流矢量差的幅值；为零序起动电流定值；定义同上；零序差动继电器经100ms延时动作。
1.RCS—943型光差保护试验举例1、保护设置1.保护定值设置：电流变化量起动值：0.2A；差动电流高定值：2.0A；差动电流低定值：1.5A。
第四章 电网的差动保护
第一节 电网的纵联差动保护
一、纵联差动保护的基本原理
纵差保护的基本原理是基于比较被保护线路始端和末端电流的大小和相位原理构成的。
（a ）正
常运行情
况 (b)区外短路情况 (c) 区内短路情况 在理想状态下，流入差动保护差回路中的电流为零。
在正常运行时，流入差回路的电流
0''11'22≈-=-=TA
TA r K I K I I I I 式中 K TA 、K TA '——分别为两侧电流互感器的变比。
当被保护线路外部K 点短路时，流入差动保护差回路中的电流为
0''1
1'22≈-=-=TA
d TA d d d r K I K I I I I 式中 I 1d 、I 1d '——电源供给短路点的短路电流；
当被保护线路内部k 点短路时，如图4－1(c)所示。
流入差动保护回路的电流为
TA
d TA d TA d d d r K I K I K I I I I =+=+=''11'22 （4—3） 式中 I 1d 、I 1d '——线路两侧电源供给短路点的短路电流；
I d ——流经短路点的短路电流。
故被保护线路内部故障时，流入差回路的电流为短路点短路电流的二次值，其值远大于差动继电器的起动电流，差动继电器动作，瞬时发出跳闸脉冲，断开线路两侧断路器。
二、纵联差动保护的不平衡电流
由于被保护线路两侧电流互感器二次负载阻抗及互感器本身励磁特性不一致，在正常运行及保护范围外部发生故障时，差回路中的电流不为零，这个电流叫差动保护的不平衡电流 I unb 。
1．稳态情况下的不平衡电流
该不平衡电流为两侧电流互感器励磁电流的差。
当电流互感器进行10％误差校验后，每个电流互感器的误差均不会大于10%，电流互感器的误差为负误差，其差动回路中产生不平衡电流最大值为 式中 K err 一电流互感器 10％误差；
K st —电流互感器的同型系数，两侧电流互感器为同型号时，取0.5，否则取l ； I d ∙max —被保护线路外部短路时，流过保护线路的最大短路电流。
2．暂态不平衡电流
2．暂态不平衡电流
纵联差动保护是全线速动保护，需要考虑在外部短路时暂态过程中差回路出现的不平衡电流。
在短路后的暂态过程中，短路电流中除周期分量电流外，还有按指数规律衰减的非周期分量。
由于电流互感器原副边回路对非同期分量电流衰减时间常数不同，两侧电流互感器直流励磁程度不同，所以使暂态不平衡电流加大。
在纵差动保护计算中，其最大值为
max max '⋅⋅⋅⋅⋅=k np st err unb I K K K I 式中K np ——非周期分量的影响系数，在接有速饱和变流器时，取为1，否则取为1.5~2。
三、纵联差动保护的整定计算
为保证正常运行及保护范围外部故障时差动保护不动作，差动保护的动作电流按躲开外部故障时的最大不平衡电流整定
TA d np st err rel op K I K K K K I max
⋅⋅⋅⋅=
式中 K rel 一可靠系数，在有速饱和变流器时取 1.3。
为防止电流互感器二次断线差动保护误动，按躲开电流互感器二次断线整定 TA d st err unb K I K K I max
max ⋅⋅⋅⋅=
TA
L rel op K I K I max ⋅⋅= 取两者中的较大值。
灵敏度校验：保护范围内故障时的最小短路电流与差动保护动作电流之比。
2min ≥=⋅op
d sen I I K 式中I d ∙min —保护范围内发生短路时，流过短路点的最小短路电流；
I op ——纵联差动保护一次动作电流。
四、纵联差动保护的应用
纵联差动保护的优点是全线速动，不受过负荷及系统振荡的影响，灵敏度较高。
但用于保护输电线路，还存在下列问题。
（l ）需敷设与被保护线路等长的辅助导线，且要求电流互感器的二次负载阻抗满足电流互感器10％的误差。
这在经济上，技术上都难以实现。
（2）需装设辅助导线断线与短路的监视装置，辅助导线断线应将纵联差动保护闭锁。
否则，辅助导线断线后，在区外发生故障时会造成无选择性动作；辅助导线短路会造成区内故障拒动。
由于纵联差动保护存在上述问题，所以在输电线路中，只有用其它保护不能满足要求的短线路（一般不超过5～7km 线路）才采用。
