电子设备电磁屏蔽的结构设计电子设备的普及给我们的生活带来了诸多便利，然而随之而来的也有一些问题，比如电磁辐射对人体的危害。
为了保护人们的身体健康，电磁屏蔽技术就显得尤为重要。
电磁屏蔽技术是用来阻挡电磁波或者减少电磁波对其它设备或者人体的干扰的一种重要技术手段。
在电子设备的设计中，电磁屏蔽的结构设计是非常重要的环节，下面我们就来详细讨论一下电子设备电磁屏蔽的结构设计。
电磁屏蔽结构设计的目标是减少电磁辐射对周围环境的干扰，同时也要保证设备自身的正常工作。
在设计电磁屏蔽结构时，首先需要考虑的是材料的选择。
常用的电磁屏蔽材料有铁、镍、铜、钢等材料，选用合适的材料可以有效阻挡电磁波的传播，从而实现电磁屏蔽的效果。
在电磁屏蔽结构的设计中，还需要考虑到结构的布局和形状。
一般来说，为了提高电磁屏蔽的效果，结构需要尽量封闭，尽量减少电磁波的泄漏。
还需要考虑到整个电子设备的外形和内部空间的布局，以便更好地安装和布置电磁屏蔽结构，从而实现更好的防护效果。
除了材料的选择和结构的布局外，还需要考虑到电磁屏蔽结构与设备的连接方式。
在实际应用中，电磁屏蔽结构通常需要与设备的外壳或者内部线路连接在一起，以实现全面的屏蔽效果。
还需要考虑到连接的可靠性和稳定性，以确保屏蔽效果的持久性和可靠性。
为了进一步提高电磁屏蔽的效果，还可以采用一些辅助性的技术手段。
可以在电磁屏蔽结构表面进行特殊的处理，以增加电磁波的反射和折射效果；或者可以在结构内部设置一些吸波材料，以吸收电磁波的能量。
这些辅助性的技术手段可以有效提高电磁屏蔽的效果，从而更好地保护设备和人体的健康。
电子设备电磁屏蔽的结构设计是一个综合性的工程，需要考虑到材料、结构、连接方式和辅助性技术等多个方面的因素。
只有充分考虑到这些因素，并进行合理的设计和布局，才能够实现良好的电磁屏蔽效果。
相信随着科技的不断进步和发展，电子设备电磁屏蔽技术会不断提高和完善，为人们的生活带来更多的便利和安全。
混凝土结构电磁屏蔽技术规程一、前言混凝土结构电磁屏蔽技术是一项非常重要的技术，它可以有效地防止电磁辐射对人体的危害。
本技术规程旨在提供混凝土结构电磁屏蔽技术的详细规范，以便工程师能够准确地设计和施工混凝土结构电磁屏蔽系统。
二、材料与设备2.1 材料混凝土：使用符合国家标准的普通混凝土或高性能混凝土。
钢筋：使用符合国家标准的冷拔螺纹钢筋或热轧螺纹钢筋。
电磁屏蔽材料：使用符合国家标准的电磁屏蔽材料。
2.2 设备混凝土搅拌车、混凝土泵、混凝土振动棒、钢筋剪切机、钢筋弯曲机、电磁波测量仪等。
三、设计要求3.1 电磁屏蔽材料的选择根据电磁波的频率和功率，选择合适的电磁屏蔽材料。
在低频电磁波（如50Hz电力线）的屏蔽中，可以使用钢板、导电油漆等；在高频电磁波（如射频信号）的屏蔽中，可以使用金属网、金属箔等。
3.2 混凝土配合比的设计在混凝土配合比的设计中，应考虑到电磁屏蔽材料的添加量，以及对混凝土强度和耐久性的影响。
一般采用掺加5%-10%的电磁屏蔽材料，同时应注意混凝土强度和耐久性的要求。
3.3 钢筋的布置要求钢筋应按设计要求进行布置，钢筋之间应保持一定的距离，以避免电磁波的穿透。
同时，应注意钢筋的接头处理，以保证接头的强度和电磁屏蔽效果。
3.4 混凝土施工要求混凝土施工应按照国家标准进行，特别是在混凝土浇筑过程中，应注意控制混凝土的流动性和振捣效果，以保证混凝土的密实性和均匀性。
同时，应注意电磁屏蔽材料的添加量和均匀性，以保证混凝土的电磁屏蔽效果。
四、施工流程4.1 钢筋加工根据设计要求，对钢筋进行剪切和弯曲加工。
4.2 钢筋的布置按设计要求对钢筋进行布置，钢筋之间应保持一定的距离。
4.3 电磁屏蔽材料的添加在混凝土搅拌车中加入电磁屏蔽材料，并充分搅拌均匀。
4.4 混凝土的浇筑将混凝土泵送到模板内，采用振动棒进行振捣，以保证混凝土的密实性和均匀性。
4.5 表面处理混凝土表面应进行光洁度处理，并按设计要求进行涂料处理。

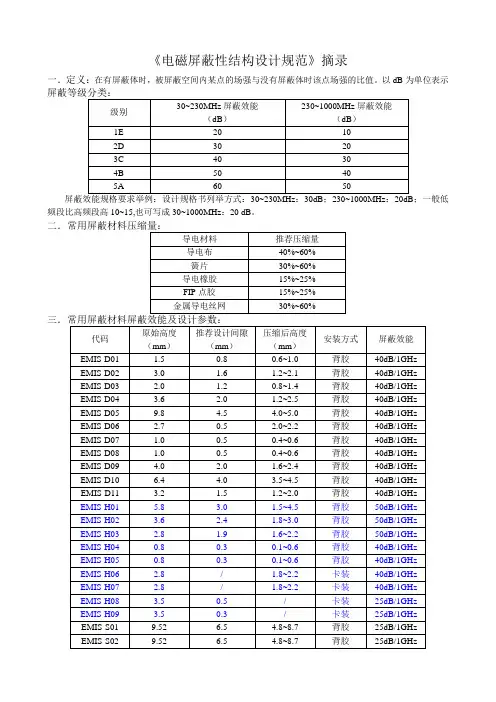

《电磁屏蔽性结构设计规范》摘录一．定义：在有屏蔽体时，被屏蔽空间内某点的场强与没有屏蔽体时该点场强的比值。
以dB为单位表示；一般低频段比高频段高10~15,也可写成30~1000MHz：20 dB。
四．紧固方式缝隙搭边深度值超过30mm时，作用不明显；推荐缝隙搭边深度：15~25mm。
五．局部开孔定义：数量不多的开孔根据经验：开口最大尺寸小于电磁波波长的1/20时，屏蔽效能20 dB；开口最大尺寸小于电磁波波长的1/50时，屏蔽效能30 dB。
例如：屏蔽效能为20 dB/1GHz时，局部开孔的最大尺寸应小于15mm。
一．提高缝隙的屏蔽效能可采取以下几种措施：增加缝隙深度、减小缝隙的最大长度尺寸、减小缝隙中紧固点的间距、增强基材的刚性和表面光洁度。
二．影响穿孔金属板屏蔽效能的最大因素是开孔的最大尺寸，其次是孔深，影响最小的是孔间距。
三．针对电缆穿透问题，可采取：在电缆出屏蔽体时增加滤波，或采用屏蔽电缆，同时屏蔽电缆屏蔽层与屏蔽体之间要良好电接触。
四．屏蔽方案1.机柜屏蔽：成本较高，由于缺陷较多，屏蔽效能一般不能做到太高。
2.插箱/子架屏蔽：对于屏蔽电缆的接地和增加滤波都比较方便，适合大量出线的产品。
3.单板/模块屏蔽：结构复杂，成本较高，对散热不利。
4.单板局部屏蔽：在无线产品中较常见，主要通过安装屏蔽盒实现，实现较容易。
原则上，最靠近辐射源的屏蔽措施是最有效和最经济的；一般说，屏蔽需求导致结构件成本增加10%~20%左右。
五．缝隙屏蔽设计1.紧固点连接缝隙屏蔽效能最主要的影响因素是缝隙的最大尺寸和缝隙深度，减小紧固点间距、增加连接零件刚性。
2.增加缝隙深度单排紧固时缝隙深度超过30mm后屏蔽效能差别就不明显，一般推荐值为15~25mm。
增加缝隙深度可采取一些迷宫或嵌入式结构，或采用双排紧固点方式（最好将两排紧固点错开分布）。
3.紧固点间距下表是按照DKBA0.460.0031屏蔽效能测试方法得出的单排紧固点缝隙在不同间距下的屏蔽效能，测试样品T=1.5mm，大小600×600mm。
电子设备电磁屏蔽的结构设计电子设备在现代社会中起着重要的作用，而电磁屏蔽则是保证这些设备正常运行的重要因素之一。
电磁屏蔽是指采取一系列设计措施，将电子设备的电磁辐射控制在一定范围内，从而避免对周围环境和其他设备产生干扰。
在现代电子设备中，电磁屏蔽的结构设计至关重要，下面将就电子设备电磁屏蔽的结构设计进行详细介绍。
一、电磁屏蔽的基本原理电磁屏蔽的基本原理是通过控制电磁波的传播和干扰，从而减少电磁辐射对其他设备和环境的影响。
电磁辐射是电子设备在运行时产生的一种能量传播形式，如果不加以控制，就会对周围的其他电子设备和人体造成危害。
电磁屏蔽的结构设计就是为了最大程度地减少电磁辐射的泄露，通过合理的设计和材料的选择，将电磁波限制在一定的范围内。
二、电磁屏蔽的结构设计1. 金属外壳电子设备通常会采用金属外壳作为外部的保护结构，同时也可以起到电磁屏蔽的作用。
金属外壳可以有效地屏蔽电磁波的辐射，将其限制在设备内部，避免对外部环境产生干扰。
在金属外壳的设计上，需要考虑壳体的材质、厚度，以及连接部件的精密度，确保其能够有效地屏蔽电磁波的干扰。
2. 电磁波隔离层除了金属外壳之外，电子设备的结构设计中还需要考虑电磁波隔离层的配置。
电磁波隔离层是一种特殊的材料层，可以有效地阻止电磁波的传播。
在设计中需要考虑材料的选择、厚度和结构，以确保其能够有效地隔离电磁波的传播，并将其限制在设备内部。
3. 导电屏蔽结构导电屏蔽结构是电子设备中常用的一种屏蔽设计，通过在电路板或电子元件周围设置导电屏蔽结构，可以有效地限制电磁波的辐射。
导电屏蔽结构通常采用导电材料制成，通过连接到设备的接地系统，将电磁波引导到地面，从而避免对其他设备和环境的干扰。
4. 合理的布局和连接设计除了上述结构设计之外，电子设备的整体布局和连接设计也对电磁屏蔽起着重要的影响。
合理的布局可以减少电磁波在设备内部的传播距离，从而减少辐射的泄露。
在连接设计上也需要考虑连接线的长度和走向，确保电磁波能够得到有效地控制和阻止。
