电梯工作原理引言概述：电梯作为现代城市交通系统的重要组成部分，为人们提供了便捷快速的垂直交通方式。
然而，电梯的工作原理却是众多人所不了解的。
本文将详细介绍电梯的工作原理，包括电梯的基本构造、电梯的运行方式、电梯的安全保护系统以及电梯的维护保养。
一、电梯的基本构造1.1 电梯井和轿厢：电梯井是电梯的运行空间，轿厢则是电梯内部供乘客乘坐的空间。
电梯井和轿厢之间通过导轨连接，轿厢可以在导轨上上下运行。
1.2 驱动系统：电梯的驱动系统由电动机、减速器和传动机构组成。
电动机提供动力，通过减速器和传动机构将电动机的旋转运动转换为轿厢的上下运动。
1.3 控制系统：电梯的控制系统包括电梯按钮、控制器和电气元件等。
乘客通过按下按钮选择所需楼层，控制器接收信号后控制电动机实现轿厢的运行。
二、电梯的运行方式2.1 电梯的起升运行：当乘客按下按钮选择楼层后，电梯控制器接收信号，电动机启动并驱动轿厢沿导轨上升或下降，直到到达目标楼层。
2.2 电梯的停靠控制：当电梯到达目标楼层时，控制器会控制电动机停止运行，并使轿厢与楼层平齐，以方便乘客上下电梯。
2.3 电梯的门控制：电梯的门控制系统通过电动机和门系统实现轿厢门的开关。
当电梯到达目标楼层时，门控制系统会自动打开轿厢门，乘客上下电梯后，轿厢门会自动关闭。
三、电梯的安全保护系统3.1 限速器：电梯的限速器是一种安全装置，用于监测电梯的运行速度。
当电梯超过预设的安全速度时，限速器会自动刹车，确保电梯的安全停靠。
3.2 安全钳：安全钳是一种安全装置，用于防止电梯的自由坠落。
当电梯发生异常情况时，安全钳会自动夹紧导轨，阻止电梯的运行。
3.3 紧急通信系统：电梯内部配备有紧急通信系统，乘客可以通过该系统与外界联系，寻求帮助。
四、电梯的维护保养4.1 定期检查：电梯需要定期进行检查，包括电梯的机械部件、电气系统以及安全装置的功能检测，以确保电梯的正常运行。
4.2 日常保养：电梯的日常保养包括轨道的清洁、电梯门的润滑以及按钮的维护等，以延长电梯的使用寿命和提高电梯的运行效率。
简易电梯知识点归纳总结1. 电梯的工作原理电梯的工作原理主要是通过电动机带动钢丝绳或液压缸，使电梯的升降舱厢上下运动。
电梯通常由机房、轿厢、对重、导轨、悬挂系统和控制系统等部分构成，各部分协同工作，实现电梯的正常运行。
1) 机房：机房通常设置在电梯井顶部或地下室，内部安装电动机和传动装置，用于驱动电梯升降。
2) 轿厢：轿厢是电梯运送人员或货物的装置，通常由钢板和门组成。
内部还配备有控制面板和安全设备。
3) 对重：对重是电梯升降的平衡重量，在轿厢上升时，对重下降，反之亦然。
4) 导轨：导轨用于引导电梯轿厢的运动方向，保证轿厢在升降过程中的稳定性。
5) 悬挂系统：悬挂系统通常由钢丝绳（或钢带）和各种连接部件组成，用于连接轿厢和对重，保证电梯的升降运动。
6) 控制系统：控制系统是电梯的大脑，通过按钮、传感器和控制器等组件，实现对电梯的调度、监控和保护。
2. 电梯的类型根据驱动方式和使用场景的不同，电梯可以分为多种类型，主要包括乘客电梯、货物电梯、自动扶梯、观光电梯、医用电梯等，下面对其进行简要介绍：1) 乘客电梯：主要用于运送人员，适用于各类建筑物，包括住宅、商业综合体、办公楼等。
2) 货物电梯：主要用于运送货物，适用于工厂、仓库等场所，能够承载较重的货物。
3) 自动扶梯：一种沿着倾斜轨道运动的电梯，主要用于繁忙地段的客流运输，如商场、地铁站等。
4) 观光电梯：设计独特、外观漂亮，通常安装在风景名胜区或高层建筑内，供游客观光使用。
5) 医用电梯：满足医疗设施对电梯的特殊需求，如医院内的病人转运和医疗设备搬运等。
3. 电梯的安全知识电梯是一种特殊的运输设备，使用和维护中需要注意安全事项，下面简要总结几点：1) 乘梯安全：乘客在乘坐电梯时，应注意遵守电梯使用规则，等待有序上下，不在电梯内吸烟、乱扔垃圾等，遇到电梯故障应按规定操作或及时报警。
2) 日常维护：电梯设备需要定期进行维护保养，包括清洁、润滑、故障检修等，以确保电梯的正常运行。
电梯原理结构电梯的基本结构是：一条垂直的电梯井内，放置一个上下移动的轿箱(Cab)。
电梯井壁装有导轨，与轿箱上的导靴限制轿箱的移动。
轿箱的支撑及升降有两种方法：曳引式多条钢缆，把轿箱悬挂在电梯井顶部机房的曳引轮之上。
钢缆另一端悬挂作平衡的对重。
对重一般为轿箱加上50%负载时的重量。
当轿箱移动时，对重会向反方向移动。
曳引轮是依靠钢缆的粗糙表面及引轮上坑纹之间的摩擦力来拉动轿箱。
因此当钢缆或曳引轮用旧之后，必须适时更换以防滑溜。
电动机负责带动曳引轮转动，提供动力升起或放下轿箱。
电动机可能是交流，亦有可能是直流。
部分电动机要使用齿轮带动曳引轮，较新及较快的电梯一般会采用无齿轮带动。
部分高层曳引式电梯还有重量补偿：在轿箱及对重之下设有一条钢缆或锁链，连接到地上。
作用是补偿悬挂轿箱或对重的钢缆长度改变引起的重量变化。
曳引式电梯必定会有各种安全装置，防止轿箱因钢缆继裂、制动失灵等任何原因造成的堕落。
最低限度的安全装置包括：在机房装设的钢缆限速器，在轿箱及对重上安装安全钳。
安全钳即奥的斯当年发明的机械安全装置，当加速到某一速度时会自动钳紧导轨，把轿箱或对重刹停。
在电梯井的底部，还会装有缓冲器，作为最后的保护。
曳引式电梯一般需要在电梯顶部设置机房。
近年设计新型的曳引式电梯，采用纤维－钢缆复合缆索，可以减少所需的润滑及维修。
此外新型的电动机体积小，可以安装在井壁，免除机房设置。
液压式轿箱由底下的柱塞支撑及升降，柱塞由液压推动。
部分柱塞可作望远镜式折叠，减少地底所需要的深度。
部分柱塞不可折，安装时地下必需挖一个洞。
因为柱塞的限制，液压式电梯一般只会在两至五层高的建筑物上使用(不多于20米)。
液压式电梯的优点是机房可设置在任何位置，而且占地较少，机械亦较为简单；一般使用亦较少机会发生问题。
但是亦有耗电较多，速度低的缺点(秒速不高于1米)。
电梯原理结构分章(点击进入查看相关内容)第一章：电梯的型号与分类第二章：电梯结构原理与安全保护装置第一节：曳引系统第二节：轿厢与门系统第三节：导向系统第四节：重量平衡系统第五节：电气控制装置第六节：电梯安全保护装置第三章：继电器逻辑控制电梯系统第一节：呼叫指令的记忆与解除第二节：选层器第三节：自动定向电路第四节：最远的反向呼叫电路第五节：电梯的启动与换速电路第六节：平层停止运行电路第七节：开关门控制电路第八节：信号显示电路第九节：电梯的安全保护第四章：电力拖动系统第一节：直流电梯拖动系统第二节：交流电梯拖动系统第五章：电梯的保养与维修第一节：电梯的维保安全技术要求第二节：电梯故障的检查测量基本方法第三节：保护接地与保护接零第一章：概述随着科学技术和社会经济的发展，高层建筑已成为现代城市的标志。
电梯初级知识点总结图解一、电梯基本结构和工作原理1. 电梯的基本结构电梯主要由电梯舱、悬挂系统、门系统、传动系统、控制系统等部分组成。
电梯舱是乘客和货物的载体，悬挂系统包括导轨、钢丝绳、平衡块等，并负责支撑和运行电梯舱。
门系统包括门轨、门扇等，负责电梯的开启和关闭。
传动系统包括电动机、减速机、导轮等，负责提供动力和传递力量。
控制系统包括控制柜、电气元件、传感器等，负责控制电梯的运行和安全。
2. 电梯的工作原理电梯的运行是由电动机驱动，通过传动系统提供力量，使得电梯舱在导轨上上下运动。
控制系统监控电梯的运行状态，通过电气信号和控制指令控制电梯的开闭、停靠等操作。
电梯的安全装置和紧急系统能够在发生故障或紧急情况下及时保护乘客和货物的安全。
二、电梯的安全设施和标准1. 电梯的安全装置电梯的安全装置包括限速器、安全钳、轿厢限位器、门锁检测装置、地震传感器等。
限速器在电梯超速时立即制动，安全钳在电梯发生意外时立即切断电梯的电源，轿厢限位器能够确保电梯在轨道范围内运行，门锁检测装置能够确保电梯门的关闭，地震传感器能够在地震发生时及时停机。
2. 电梯的安全标准电梯的安全标准包括国际标准、行业标准和地方标准。
国际标准主要是由国际电梯协会和国际标准化组织制订，主要包括EN115、EN81、ISO 9001等。
行业标准由国内电梯行业协会和标准化组织制订，地方标准由各地政府和相关部门制订。
三、电梯的维护和保养1. 电梯的维护周期电梯的维护周期通常包括日常维护、周期性维护和定期大修。
日常维护是指对电梯日常运行中的小故障和异常进行处理，周期性维护是指根据电梯的使用情况进行定期检查和保养，定期大修是指根据电梯的使用寿命进行全面维修和更新。
2. 电梯的维护内容电梯的维护内容包括机械部分的润滑、检查和清洁，电气部分的检查和调试，安全装置和紧急系统的测试和维护，控制系统和传感器的检查和校准等。
3. 电梯的维保单位和人员电梯的维保单位通常是由电梯生产厂家或专业维保公司提供，维保人员需要有相关的资质和证书，能够熟练操作和维护电梯，保证电梯的安全和稳定运行。
电梯基本原理及结构电梯，作为现代建筑物中不可或缺的交通工具，通过垂直运输人员和物品，使人们的出行更加便捷。
本文将介绍电梯的基本原理和结构，以便更好地理解电梯的工作原理和构造。
一、电梯的基本原理电梯的基本原理是运用物理学中的力学原理，以及电学中的电机和电控原理。
电梯通过电机的驱动，通过钢丝绳或液压系统使电梯车厢上下运动。
其中，电机起到提升和下降的功能，钢丝绳或液压系统起到承载和支撑的作用。
在电梯内部，还设置了控制系统，通过按钮或触摸屏控制电梯的停靠楼层，并确保乘客的安全。
电梯内还设置了配重系统，平衡电梯的重量变化，使其垂直运动更加平稳。
二、电梯的基本结构1. 电梯机房：电梯机房是电梯的核心部件，内部配置有电机、控制系统以及安全装置。
电梯机房通常位于建筑的顶部或底部，便于维修和保养。
2. 曳引系统：曳引系统是电梯的重要组成部分，由电机和钢丝绳构成。
电机带动钢丝绳，使电梯车厢上升或下降。
钢丝绳连接着电梯车厢和配重块，起到承载和平衡的作用。
3. 电梯井道：电梯井道是电梯运行的垂直通道，用于保护电梯的正常运行和乘客的安全。
井道内安装有导轨，使电梯车厢顺利运行。
4. 电梯车厢：电梯车厢是乘客乘坐的空间，通常由金属制成，内部装有按钮和指示灯，供乘客选择楼层和显示当前运行状态。
5. 安全系统：电梯的安全系统包括多项安全装置，如限速器、上限开关、下限开关和门锁等。
这些安全装置确保了电梯的稳定运行和乘客的安全。
6. 控制系统：电梯控制系统用于控制电梯的运行和停靠。
通过按钮或触摸屏，乘客可以选择楼层，并与控制系统进行交互。
控制系统还包括后台程序和监控系统，以确保电梯运行的安全和顺畅。
三、电梯的工作流程电梯的工作流程可以简单概括为以下几个步骤：1. 电梯的启动：乘客通过按钮或触摸屏选择要前往的楼层，控制系统接收到信号后，告知电机启动。
2. 电梯的运行：电机带动钢丝绳，使电梯车厢沿着井道上升或下降。
3. 电梯的停靠：当电梯到达指定楼层时，控制系统接收到信号后，减速并停靠在该楼层。
简易电梯知识点总结高中一、电梯的原理电梯的工作原理是通过电动机驱动电缆或液压系统使电梯吊舱上升或下降。
电梯能够以垂直方向运动是因为它的驱动系统能够对电梯吊舱施加一个恒定的力使其运动。
同时，为了保证电梯的安全，电梯还配备了紧急制动系统和安全装置，以防万一发生意外情况。
二、电梯的结构电梯主要由电梯井、吊舱、驱动系统、控制系统、安全系统和门系统等部分组成。
电梯井是电梯的运动轨道，吊舱是电梯的载体，驱动系统是电梯的动力来源，控制系统是电梯的大脑，安全系统是为了保障乘坐者的安全，门系统是为了确保乘坐者的出入方便和安全。
所有这些部分的协调合作才构成了电梯的整体结构。
三、电梯的安全电梯作为一种载人的交通工具，安全问题十分重要。
为了确保电梯的安全运行，电梯必须符合相关的国家标准和规定，电梯制造商必须按照标准要求对电梯进行严格的测试和检验。
此外，电梯在运行过程中也必须配备完善的安全装置，比如紧急制动系统、过载保护系统、电气安全系统等。
这些安全装置可以在出现紧急情况时及时触发，将电梯停下来，保障乘坐者的安全。
四、电梯的维护保养电梯作为一个大型机械设备，在日常运行中需要进行定期的维护保养。
一方面，定期的维护保养可以确保电梯的运行状态良好，延长电梯的使用寿命。
另一方面，维护保养还可以及时发现和解决一些潜在的问题，确保电梯的安全性。
通常，电梯的维护保养需要由专业的维保人员进行，他们会对电梯的零部件进行检查、保养和更换，以确保电梯的正常运行。
总之，电梯作为一种重要的交通工具，在现代社会扮演着重要的角色。
我们应该了解电梯的工作原理和结构，关注电梯的安全性，并确保电梯得到定期的维护和保养。
这样才能保证我们的乘坐安全和电梯的正常运行。
电梯结构与原理一、引言电梯是现代化建筑中必不可少的设备之一，它为人们提供了方便快捷的交通工具。
电梯的结构和原理是什么呢？本文将从电梯的结构、控制系统、驱动系统以及安全保护系统等四个方面详细介绍电梯的原理。
二、电梯结构1. 电梯门电梯门包括外门和内门两部分。
内门是由轨道、滑动门扇和导向装置组成，而外门则是由框架、玻璃和铰链等部件组成。
在开关门时，内门先打开，然后外门才会打开。
2. 电梯轿厢轿厢是乘客乘坐的空间，它由钢板焊接而成。
轿厢底部设有导向装置和支撑装置，使得轿厢能够沿着导轨运行。
同时，在轿厢顶部还设置有配重块，以平衡乘客和货物的重量。
3. 导轨导轨分为上导轨和下导轨两种。
上导轨用于支撑和引导轿厢运行时所需的摩擦力，并且还能够承受轿厢的垂直重量。
下导轨则用于支撑和引导配重块。
4. 驱动系统驱动系统主要由电机、减速器和传动装置组成。
电机提供动力，减速器将电机的高速旋转转换为轿厢和配重块所需的低速旋转，传动装置则将电机的输出转矩传递到牵引绳上。
5. 牵引绳牵引绳是连接轿厢和配重块的钢丝绳，它们通过滑轮组来实现运行。
在运行过程中，牵引绳会不断地卷绕在滑轮上并产生摩擦力，从而使得轿厢和配重块能够平稳地运行。
三、控制系统1. 电梯控制柜电梯控制柜是整个电梯控制系统的核心部件，它包括主控板、调度板、门机板等多个子板。
主控板负责整个系统的数据处理和信号调度，调度板则负责调度各个楼层之间的乘客和货物运输。
2. 限位开关限位开关是一种安全保护装置，它可以检测轿厢和配重块在运行过程中的位置，并且能够在达到极限位置时自动停止电梯的运行。
3. 电气安全装置电气安全装置主要包括断路器、熔断器、接触器等部件。
它们能够保证电梯在运行时不会出现电路故障，从而保证了乘客和货物的安全。
四、驱动系统1. 交流电机交流电机是驱动系统中最常用的一种电机，它能够提供高效率和高性能的动力输出。
同时，由于交流电机具有较高的转矩和转速范围，因此它可以适应不同类型的载荷和工作条件。
电梯结构及原理电梯，作为一种现代城市交通工具，已经成为人们生活中不可或缺的一部分。
它的安全性和高效性是人们选择电梯的重要原因之一。
电梯的结构和原理决定了它的工作方式和性能。
本文将介绍电梯的结构和原理。
一、电梯结构电梯的常见结构由以下几个主要部分组成：1.悬挂系统：悬挂系统是电梯的核心部分，它直接负责承载和运送乘客或物品。
悬挂系统主要包括电梯绳、导向轮和悬挂装置。
电梯绳是连接电梯舱和驱动机构的部分，通常由多根高强度钢绳组成。
导向轮用于引导电梯绳的运动，使其保持在规定的路径上。
悬挂装置则用于连接电梯绳和电梯舱，确保它们的稳定和安全。
2.电梯舱：电梯舱是乘客或物品的运输空间，也是乘客感知电梯运动的主要部分。
电梯舱通常由金属结构和门系统组成，金属结构提供了舱体的整体刚性和稳定性，门系统则用于进出电梯舱。
电梯舱的尺寸和装饰也是电梯设计中需要考虑的重要因素。
3.驱动和控制系统：驱动和控制系统是电梯的动力来源和运行管理中枢。
驱动系统主要包括电动机和减速机，电动机通过驱动减速机的转动来产生动力，进而带动电梯绳运动。
控制系统则负责监测和控制电梯的运行，包括选择合适的运行模式、处理乘客请求以及安全保护等功能。
二、电梯的原理电梯的工作原理基于牛顿第二定律和能量守恒定律。
当电梯启动时，电动机提供的扭矩作用于减速机，使电梯绳开始运动。
根据牛顿第二定律，当物体受到一个外力时，它将产生加速度。
因此，电梯舱和乘客也会受到加速度的作用，产生向上或向下的运动。
为了保证乘客的安全和舒适，电梯还配备了一系列安全装置。
例如，限速器会监测电梯的速度，一旦超过安全范围，限速器将自动刹车，以减小事故风险。
同时，电梯内还设置了缓冲装置，用于减轻电梯到达楼层时的冲击，保护乘客免受意外伤害。
另外，电梯控制系统起到了关键的作用。
它可以通过按钮或感应器接收乘客的指令，并按照一定的调度算法来安排电梯的运行。
控制系统还包括监控装置，用于监测电梯运行过程中的各种参数，如速度、位置等，并及时采取对应的控制措施。

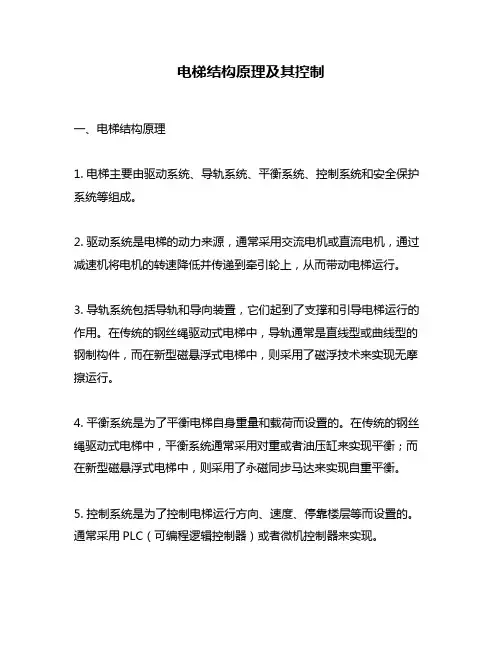

电梯结构原理及其控制一、电梯结构原理1. 电梯主要由驱动系统、导轨系统、平衡系统、控制系统和安全保护系统等组成。
2. 驱动系统是电梯的动力来源，通常采用交流电机或直流电机，通过减速机将电机的转速降低并传递到牵引轮上，从而带动电梯运行。
3. 导轨系统包括导轨和导向装置，它们起到了支撑和引导电梯运行的作用。
在传统的钢丝绳驱动式电梯中，导轨通常是直线型或曲线型的钢制构件，而在新型磁悬浮式电梯中，则采用了磁浮技术来实现无摩擦运行。
4. 平衡系统是为了平衡电梯自身重量和载荷而设置的。
在传统的钢丝绳驱动式电梯中，平衡系统通常采用对重或者油压缸来实现平衡；而在新型磁悬浮式电梯中，则采用了永磁同步马达来实现自重平衡。
5. 控制系统是为了控制电梯运行方向、速度、停靠楼层等而设置的。
通常采用PLC（可编程逻辑控制器）或者微机控制器来实现。
6. 安全保护系统是为了保证电梯运行过程中的安全而设置的。
包括紧急制动装置、限速器、缓冲装置、门锁等。
二、电梯控制原理1. 电梯控制系统主要由调度器和电梯控制柜两部分组成。
2. 调度器负责监测每个电梯的状态，根据乘客需求和当前电梯状态来决定哪个电梯应该停靠在哪个楼层，以及如何分配各个电梯的运行任务。
3. 电梯控制柜负责实现调度器下达的指令，通过驱动系统来带动电梯运行。
其中，PLC或微机控制器负责监测各种传感器信号，判断当前状态，并根据调度指令来控制开关门和驱动系统。
4. 传统的电梯控制方式有自动和手动两种。
自动方式下，乘客只需要按下所在楼层和目标楼层的按钮即可；手动方式下，则需要操作员通过控制柜来手动控制电梯的运行。
5. 近年来，随着物联网技术的发展，越来越多的电梯开始采用智能化控制系统。
这种系统利用互联网、云计算等技术，可以实现远程监测、故障诊断和预测维护等功能，提高了电梯的安全性和可靠性。
三、电梯安全保护原理1. 紧急制动装置是为了在紧急情况下停止电梯运行而设置的。
通常采用离合器或者刹车机构来实现。
