八年级物理光的折射 透镜(培优篇)(Word版 含解析)

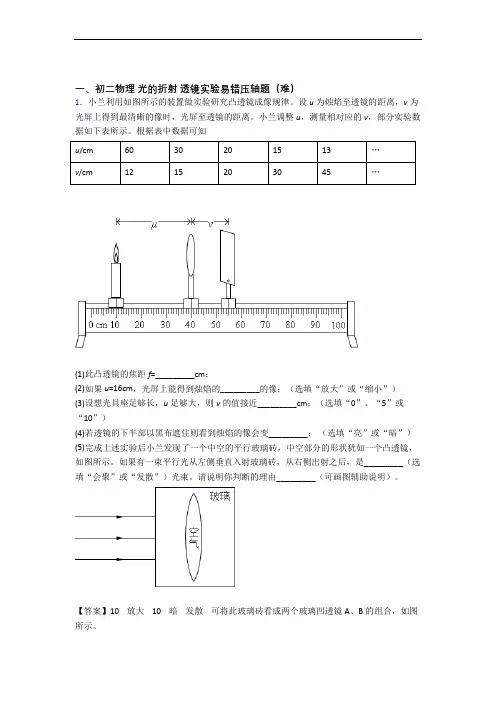

一、初二物理光的折射透镜实验易错压轴题（难）1．小兰利用如图所示的装置做实验研究凸透镜成像规律。

设u为烛焰至透镜的距离，v为光屏上得到最清晰的像时，光屏至透镜的距离。

小兰调整u，测量相对应的v，部分实验数据如下表所示。

根据表中数据可知u/cm6030201513…v/cm1215203045…(1)此凸透镜的焦距f=_________cm；(2)如果u=16cm，光屏上能得到烛焰的_________的像；（选填“放大”或“缩小”）(3)设想光具座足够长，u足够大，则v的值接近_________cm；（选填“0”、“5”或“10”）(4)若透镜的下半部以黑布遮住则看到烛焰的像会变_________；（选填“亮”或“暗”）(5)完成上述实验后小兰发现了一个中空的平行玻璃砖，中空部分的形状犹如一个凸透镜，如图所示。

如果有一束平行光从左侧垂直入射玻璃砖，从右侧出射之后，是_________（选填“会聚”或“发散”）光束。

请说明你判断的理由_________（可画图辅助说明）。

【答案】10 放大 10 暗发散可将此玻璃砖看成两个玻璃凹透镜A、B的组合，如图所示。

平行光束通过两个凹透镜时，先后经历了两次发散过程，因而出射光是发散的【解析】【分析】【详解】(1)[1]由表格知，当u=20cm，v=20cm时，凸透镜成的是等大的实像，而2f=20cm所以凸透镜的焦距f=10cm(2)[2]u=16cm时，f<u<2f，所以此时所成的是放大的实像。

(3)[3]据凸透镜的成像特点，成实像时物距越远，则像距离越小。

而u足够大时，v会逐渐靠近焦点，但不会越过焦点，所以v的值接近10cm。

(4)[4]若透镜的下半部以黑布遮住，则看到的像会暗，因为黑布遮住了部分射入透镜的光线。

(5)[5][6]因为平行玻璃砖中间是空的，则此玻璃砖相当于两个凹透镜的组合（具体见下图），平行光束通过两个凹透镜时，先后经历了两次发散过程，因而出射光是发散的。

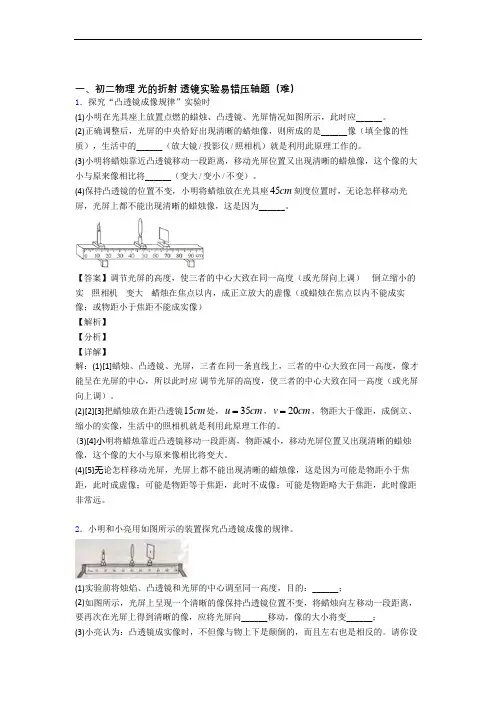

一、初二物理 光的折射 透镜实验易错压轴题（难）1．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。

(2)正确调整后，光屏的中央恰好出现清晰的蜡烛像，则所成的是______像（填全像的性质），生活中的______（放大镜/投影仪/照相机）就是利用此原理工作的。

(3)小明将蜡烛靠近凸透镜移动一段距离，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将______（变大/变小/不变）。

(4)保持凸透镜的位置不变，小明将蜡烛放在光具座45cm 刻度位置时，无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为______。

【答案】调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调） 倒立缩小的实 照相机 变大 蜡烛在焦点以内，成正立放大的虚像（或蜡烛在焦点以内不能成实像；或物距小于焦距不能成实像）【解析】【分析】【详解】解：(1)[1]蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心，所以此时应 调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调）。

(2)[2][3]把蜡烛放在距凸透镜15cm 处，35u cm =，20v cm =，物距大于像距，成倒立、缩小的实像，生活中的照相机就是利用此原理工作的。

(3)[4]小明将蜡烛靠近凸透镜移动一段距离，物距减小，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将变大。

(4)[5]无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为可能是物距小于焦距，此时成虚像；可能是物距等于焦距，此时不成像；可能是物距略大于焦距，此时像距非常远。

2．小明和小亮用如图所示的装置探究凸透镜成像的规律。

(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度，目的：______；(2)如图所示，光屏上呈现一个清晰的像保持凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向______移动，像的大小将变______；(3)小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验时，器材安装合理，实验操作规范。

在图示位置时，烛焰恰好在光屏上成清晰的像。

（1）这个像是倒立、_____的实像（选填“放大”或“缩小”），它的成像原理与_____（选填“放大镜”、“投影仪”或“照相机”）相同。

（2）若保持蜡烛位置不变，将凸透镜向右移动 5cm，则为了能在光屏上再成清晰的像，应将光屏向右移动_____（选填“小于、等于”或“大于”）5cm，此时像的大小比刚才的像要_____一些（选填“大”或“小”）。

（3）小明为了研究近视眼的成因，在凸透镜左侧附近放置一近视眼镜（图中未画出），这时需要将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰的像。

【答案】缩小照相机小于小右【解析】【分析】【详解】(1)[1][2]由图可知，成像时，像距小于物距，所以成一个倒立、缩小的实像；照相机就是利用这个原理制成的。

(2)[3][4]将凸透镜向右移动5cm，物距变大，导致像变小，像距也变小，所以光屏向右移动的距离小于5cm。

(3)[5]近视眼镜是凹透镜，对光线有发散作用，所以戴上近视眼镜能使像向后移动，所以要想成清晰的像，就要让光屏向右移动。

2．在探究凸透镜成像规律时，如图甲所示，将凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛放置在光具座上5cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像，由凸透镜A成像中物距和像距的变化关系画出图像如图乙所示；接着保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示：(1)请根据上述实验现象和凸透镜成像规律判断；凸透镜A的焦距是_____cm，凸透镜A的焦距_____（填“大于”“小于”或“等于”）凸透镜B的焦距；(2)在图甲中，保持凸透镜位置不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_____（填“左”或“右”）移动一段距离，像将_____（填“变大”“变小”或“不变”）；(3)图丙所示的实验现象可以说明_____（填“照相机”“幻灯机”或“放大镜”）的成像特点；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和蜡烛的位置不动，应使光屏_____（填“靠近”或“远离”）凸透镜，才能在光屏上再次看到烛焰清晰的像；(4)当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____。

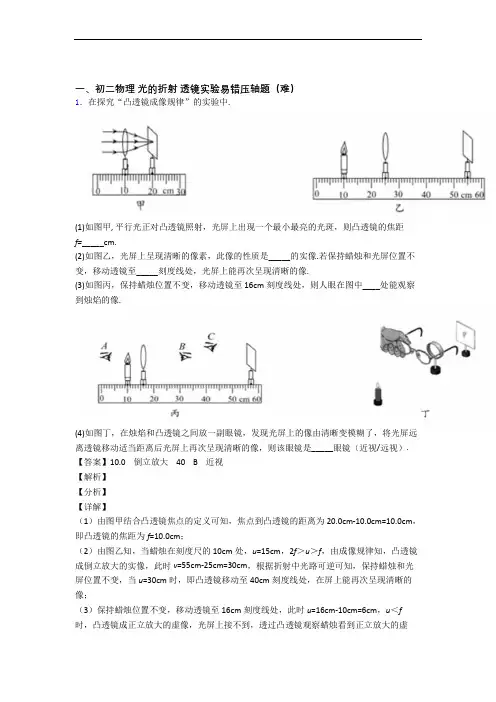

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

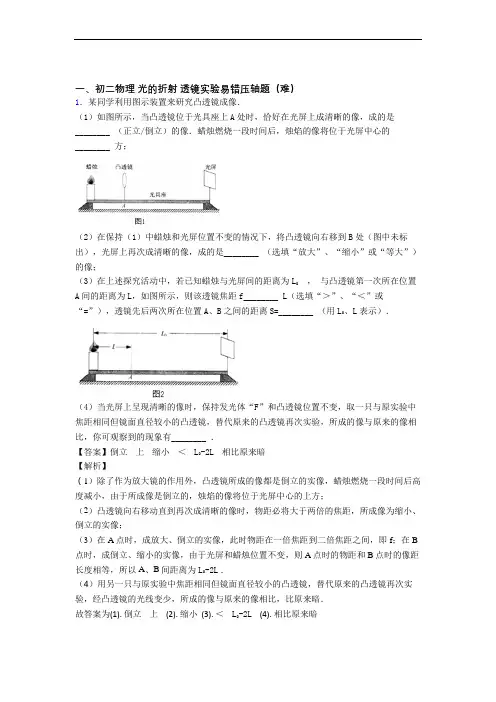

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．做“探究凸透镜成像规律”的实验。

如图所示，一束平行光射向凸透镜，在光屏上得到一个最小、最亮的光斑，该凸透镜的焦距是____________cm。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。

此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。

请回答：①u表示______；②照相机是属于种______情形。

投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。

【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。

[2]实验进行了多次测量取平均值，目的是为了减小误差。

(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。

[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。

[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。

2．如图所示，在探究“凸透镜成像规律”的实验中，蜡烛在光屏上成倒立、等大的像，则凸透镜的焦距为____ cm。

实验时，老师把眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她可将蜡烛 _____（选填“靠近”或“远离”）凸透镜，在光屏上又看到烛焰清晰的像，老师的视力缺陷是_____（选填“近视眼”或“远视眼”）。

原创精品资源学科网独家享有版权，侵权必究！
1

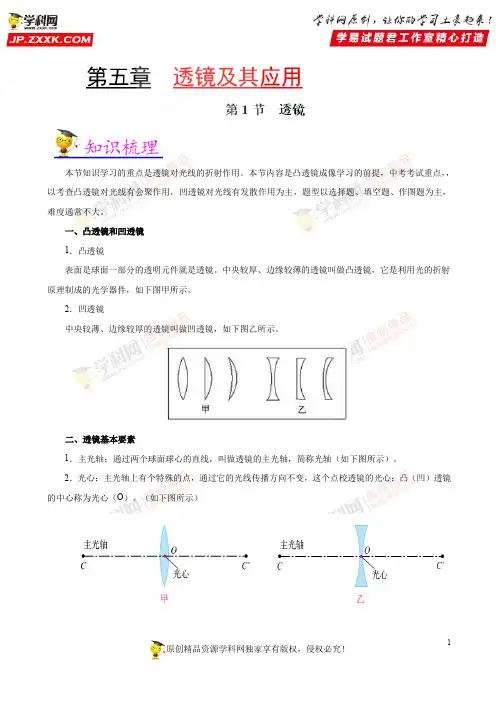

本节知识学习的重点是透镜对光线的折射作用。

本节内容是凸透镜成像学习的前提，中考考试重点，，以考查凸透镜对光线有会聚作用，凹透镜对光线有发散作用为主，题型以选择题、填空题、作图题为主，难度通常不大。

一、凸透镜和凹透镜
1．凸透镜
表面是球面一部分的透明元件就是透镜。

中央较厚、边缘较薄的透镜叫做凸透镜，它是利用光的折射原理制成的光学器件，如下图甲所示。

2．凹透镜
中央较薄、边缘较厚的透镜叫做凹透镜，如下图乙所示。

二、透镜基本要素
1．主光轴：通过两个球面球心的直线，叫做透镜的主光轴，简称光轴（如下图所示）。

2．光心：主光轴上有个特殊的点，通过它的光线传播方向不变，这个点校透镜的光心；凸（凹）透镜的中心称为光心（O ）。

（如下图所示）。

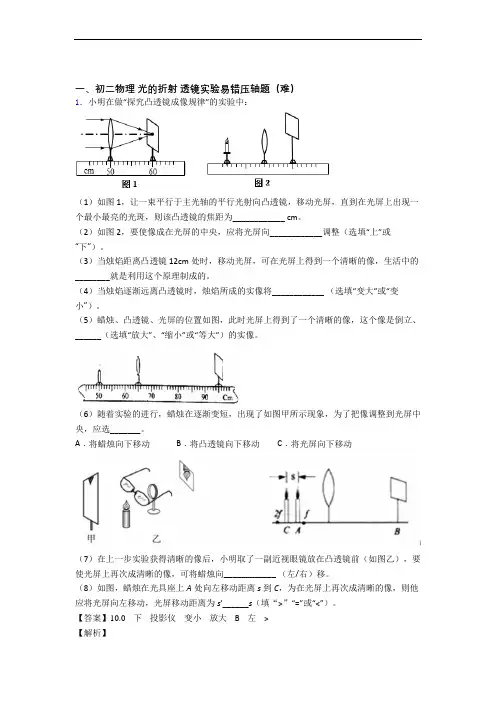

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

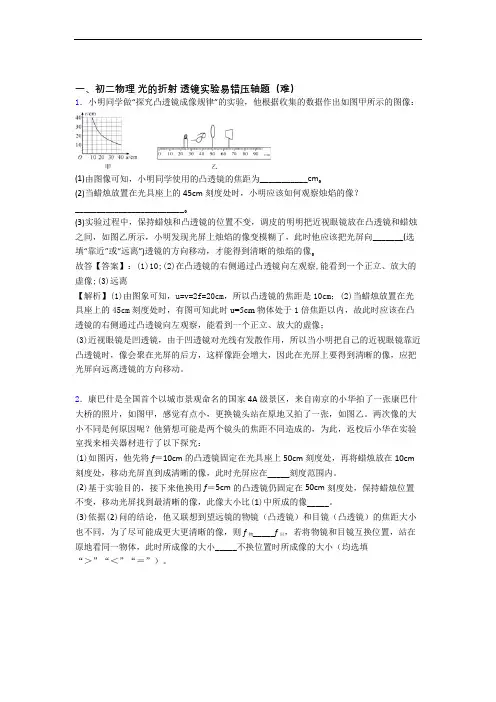

一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。

(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。

(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。

故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。

2．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。

两次像的大小不同是何原因呢？他猜想可能是两个镜头的焦距不同造成的，为此，返校后小华在实验室找来相关器材进行了以下探究：(1)如图丙，他先将f＝10cm的凸透镜固定在光具座上50cm刻度处，再将蜡烛放在10cm 刻度处，移动光屏直到成清晰的像，此时光屏应在_____刻度范围内。

(2)基于实验目的，接下来他换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，移动光屏找到最清晰的像，此像大小比(1)中所成的像_____。

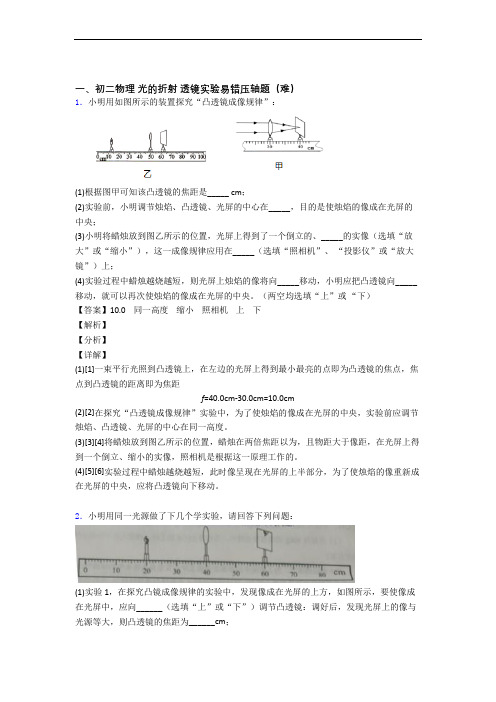

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．小明用同一光源做了下几个学实验，请回答下列问题：(1)实验1，在探究凸镜成像规律的实验中，发现像成在光屏的上方，如图所示，要使像成在光屏中，应向______（选填“上”或“下”）调节凸透镜：调好后，发现光屏上的像与光源等大，则凸透镜的焦距为______cm；(2)实验2：如果利用实验1的装置，光源位置不变，取下凸透镜，在原透镜位置正确放置带小孔的光板，若还想承接与光源等大的像，光屏应该______（选填“左移”､“右移”或“不动”），此时成的像与实验1成的像相比______（选填“较亮”､“较暗”或“一样亮”）；(3)实验3：如果利用实验1的装置，光源及光屏位置不变，取下凸透镜，在原透镜位置正确放置一块薄玻璃板（不考虑玻璃板厚度），在光源一侧透过玻璃板观察，能否在光屏位置看到像：______（选填“能”或“否”）；此时成的像与实验1成的像在哪个方面有区别：______（选填“正倒”､“大小”或“完整度”）。

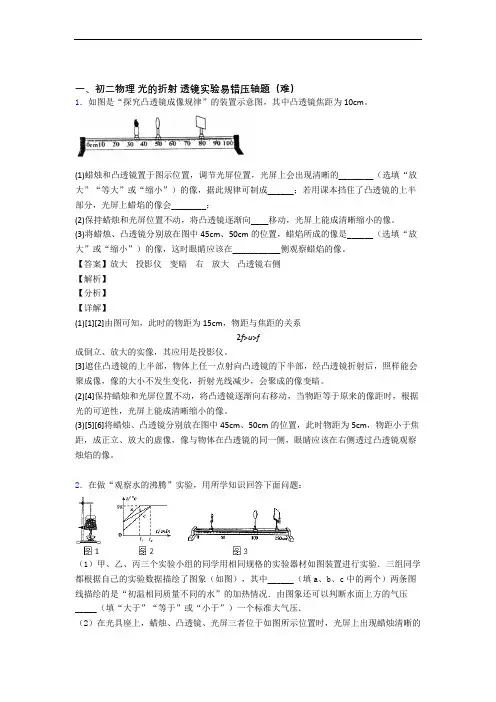

一、初二物理光的折射透镜实验易错压轴题（难）1．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。

【答案】放大投影仪变暗右放大凸透镜右侧【解析】【分析】【详解】(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系2f>u>f成倒立、放大的实像，其应用是投影仪。

[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。

(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。

(3)[5][6]将蜡烛、凸透镜分别放在图中45cm、50cm的位置，此时物距为5cm，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。

2．在做“观察水的沸腾”实验，用所学知识回答下面问题：（1）甲、乙、丙三个实验小组的同学用相同规格的实验器材如图装置进行实验．三组同学都根据自己的实验数据描绘了图象（如图），其中______（填a、b、c中的两个）两条图线描绘的是“初温相同质量不同的水”的加热情况．由图象还可以判断水面上方的气压_____（填“大于”“等于”或“小于”）一个标准大气压．（2）在光具座上，蜡烛、凸透镜、光屏三者位于如图所示位置时，光屏上出现蜡烛清晰的像．当不移动凸透镜，只将蜡烛和光屏平位置互换，则光屏上________（填“能”或“不能”）收集到蜡烛的像．【答案】a、b 小于能【解析】【详解】（1）根据图2可知，a、b、c沸点相同，其中a、b初温相同，到沸腾时的时间不同，则两条图线描绘的是“初温相同质量不同的水”的加热情况。

光学作图（二）光的折射、透镜--2021-2022学年八年级物理上同步培优对点练一、光的折射作图1.在图中画出入射光线AO对应的折射光线大概位置。

2.如图，一束光射入水中，在水底形成光斑。

请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。

3.如图，OB是一束从水中射到空气后的折射光线，请在图中画出其入射光线的大致位置、对应的反射光线，标出折射角的度数。

4.按要求作图：(1)如图甲所示，一条光线沿半径方向射向半圆柱体玻璃砖，请作出它在圆弧面上的折射光线和底面上的反射光线和折射光线。

(2)如图乙所示，一条光线射向半圆形玻璃砖(O为圆心)，根据光的折射规律画出这条光束经过两个界面折射的大致光路图。

5.如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃砖和离开玻璃砖后的光线。

6.如图所示，有一束入射光，由空气斜射入玻璃中，在界面处同时发生反射现象和折射现象，在图中画出空气与玻璃的分界面MM′和法线NN′，并标出入射光线、反射光线和折射光线。

7.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底(井中有水)中央，请用光路图作出井底之蛙“观天”的最大范围。

7.如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线．8.如图甲所示为一种半潜式游艇，其下半部分可潜至水面以下，游客可通过透明玻璃窗观赏海底世界，图乙为某半潜式游艇在水下的部分的示意图，请在图乙中作出游客眼睛在A处透过左侧窗户观赏小鱼B的光路图。

(B′为看到的小鱼的像)9.将一平面镜斜放在装有一定量水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线进入水中的光线和入射到平面镜后的反射光线。

10.如图所示，在一个水槽中倾斜放置一平面镜，水面上A处有一光源，其发出的一束光经平面镜反射后恰好从水面上的B点射出，请作出该过程的光路图。

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．3．在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个_____的光斑，测得凸透镜的焦距是10cm．（2）为了使像能成在光屏的中央，应先调节好蜡烛和光屏的高度，使它们的中心跟凸透镜的中心大致在_____．（3）当把点燃的蜡烛和光屏移至图甲所示位置，光屏上_____（选填“能”或“不能”）成像．若把点燃的蜡烛向右移至光具座的35cm刻度时，向_____（选填“左”或“右”）移动光屏会得到一个倒立、_____的实像；_____就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向_____偏．（4）细心的小滨发现实验时间一长，光屛上的像会向上移动，为了使像呈在光屏的中央，应将光屏向_____移动．（5）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更_____（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．【答案】最小、最亮同一高度能右放大投影仪（幻灯机等）右上薄【解析】【分析】（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距；（2）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；（3）凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；根据“物近像远像变大，物远像近像变小”判断光屏移动的方向并判断像大小的变化，凸透镜成像时，2f＞u＞f，成倒立、放大的实像，投影仪等依据的是这一原理；凸透镜成像不仅左右相反、而且要上下相反；（4）凸透镜成的实像是倒立的，但过光心的光线传播方向不变，像与物体的变化方向恰好相反；（5）薄凸透镜的焦距大于厚凸透镜的焦距，然后根据凸透镜的成像规律进行分析解答．【详解】（1）让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，这点是凸透镜的焦点；（2）为使像能成在光屏的中央，应调整凸透镜、光屏和烛焰，使三者的中心大致在同一高度处；（3）当把点燃的蜡烛和光屏移至图甲所示位置，此时u=v=2f，光屏上得到倒立、等大的实像；由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，此时物距u=50cm﹣35cm=15cm，则f＜u＜2f，应向右移动光屏，会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏；（4）蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；（5）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．4．小明和小亮用如图所示的装置探究凸透镜成像的规律。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。

B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。

C．用刻度尺测量灯泡b到水面的距离。

（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。

（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。

（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。

根据表中数据，请在图乙坐标中描点作出v-u关系图线。

（___________）由图线可知，v与u成______(选填“正比”、“反比”)。

【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。

2．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗3．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。

第四章光的折射透镜单元检测课后培优练一、单选题(共24分)1．(本题2分)某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v 和物体到凸透镜的距离u之间关系的图象，如图所示，下列分析判断正确的是（）A．实验中所使用的的凸透镜焦距为16cmB．物体放在A点对应的位置上，成缩小倒立的实像C．物体放在C点对应的位置，放大倒立的实像D．物体从A点移到C点的过程中，所成的像逐渐变小2．(本题2分)从水面上看到水中的石子时，图中光路正确的是（）A ．B ．C ．D ．3．(本题2分)鸟儿白天会将玻璃幕墙看成蓝天白云，黄昏会透过玻璃看到明亮室内的绿色植物，导致其贸然飞往撞击受伤，鸟儿在如图所示位置所见情景，是因为在玻璃与空气分界面处分别发生（）A．光的反射，光的折射B．光的折射，光的反射C．光的反射，光的直线传播D．光的直线传播，光的折射4．(本题2分)礼让斑马线，文明伴我行。

随着“礼让斑马线”新交规实施以来，全国各地都在加大对机动车违章行驶的监控力度，如图所示是某重要交通路口安装的监控摄像头，拍下的礼让行人照片，下列说法正确的是（）A．汽车的后视镜中形成的像是实像B．监控摄像头成像的原理与照相机的成像原理相同C．照片中斑马线上的行人是缩小的虚像D．照片中车的外观很清晰，但几乎看不见车内的人，这是因为车内没有光5．(本题2分)如图所示，是创新小组的同学们自制的照相机。

在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大清晰的像，下列做法正确的是（）A．相机向前移，纸筒向前伸B．相机向后移，纸筒向后缩C．相机不移动，纸筒向后缩D．相机和纸筒的位置均不变6．(本题2分)如图所示是一种常见的投射灯，它的成像镜头可简化为一一个凸透镜，能把投影片ab投射到地面，下图中能正确反映其成像原理的示意图是（）A．B．C．D．7．(本题2分)如图，一柱形玻璃容器里盛有适量的水，静置在水平桌面上的规则木板AB上，一束光线竖直向下照射在水面上，若在A端下方垫一个小正方体C，使木板倾斜适当的角度后（水未溢出），则（）A．反射光线将沿逆时针方向适当旋转B．反射光线将沿顺时针方向适当旋转C．折射光线将沿逆时针方向适当旋转D．反射和折射光线的方向都不会旋转8．(本题2分)在天宫课堂中，航天员王亚平将空气注入水球，形成的气泡球与水球的球心都在O点。

一、初二物理光的折射透镜实验易错压轴题（难）1．探究凸透镜成像的规律。

(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。

点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。

若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，还想在光屏上看到清晰的像，应将光屏适当______（填“靠近”或“远离”）凸透镜。

【答案】同一高度C投影仪能靠近【解析】【分析】【详解】(1)[1]为使烛焰的像成在光屏的中心，在做实验的过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度。

(2)[2]当蜡烛、凸透镜在如图所示的位置时，蜡烛在1倍焦距和2倍焦距之间，像会成在2倍焦距以外，所以光屏要调整光屏到C点。

[3]生活中的投影仪成像原理是物体在1倍焦距和2倍焦距之间，像在2倍焦距以外。

(3)[4]保持凸透镜的位置不变，将蜡烛和光屏位置对调，根据光路的可逆性光屏上仍能成清晰的像。

[5]若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，光线通过凸透镜后会会聚一些，还想在光屏上看到清晰的像，就要让光屏靠近凸透镜。

2．用如图所示的装置做“探究凸透镜成像规律”实验。

(1)图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑。

则该凸透镜的焦距为__________cm；(2)图乙中烛焰在光屏上恰好成一清晰的像(未画出)①若在图乙中烛焰和凸透镜之间合适位置放一眼镜的镜片，将光屏向右移动适当距离才能再次看到清晰的像。

说明该眼镜对光线具有_________(选填“发散”或“会聚”)作用，是_______________(选填“近视”或“远视”)眼镜；②若在图乙中将蜡烛移到35cm刻度线处，则将光屏移动到_______cm刻度线处，可以再次看到清晰的像，此时的像是_________(选填“放大”“缩小”或“等大”)的。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。

此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。

请回答：①u表示______；②照相机是属于种______情形。

投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。

【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。

[2]实验进行了多次测量取平均值，目的是为了减小误差。

(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。

[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。

[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。

2．小兰利用如图所示的装置做实验研究凸透镜成像规律。

设u为烛焰至透镜的距离，v为光屏上得到最清晰的像时，光屏至透镜的距离。

小兰调整u，测量相对应的v，部分实验数据如下表所示。

根据表中数据可知u/cm6030201513…v/cm1215203045…(1)此凸透镜的焦距f=_________cm；(2)如果u=16cm，光屏上能得到烛焰的_________的像；（选填“放大”或“缩小”）(3)设想光具座足够长，u足够大，则v的值接近_________cm；（选填“0”、“5”或“10”）(4)若透镜的下半部以黑布遮住则看到烛焰的像会变_________；（选填“亮”或“暗”）(5)完成上述实验后小兰发现了一个中空的平行玻璃砖，中空部分的形状犹如一个凸透镜，如图所示。

一、初二物理光的折射透镜实验易错压轴题（难）1．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：(1)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，光屏上会得到一个清晰的倒立、______的实像，如果在凸透镜前放一个近视镜，小丽需要向______（填“左”或“右”）移动光屏才能看到烛焰清晰的像；(2)如图乙所示，一条平行于凹透镜主光轴的光线，经凹透镜和凸透镜折射后恰好经过A 点，请在图中画出经过两透镜后的折射光线______。

（F为凹透镜的虚焦点）【答案】等大右【解析】【分析】(1)根据物体在凸透镜的二倍焦距处的成像性质进行判断；正常的眼睛可以将光线会聚在视网膜上。

近视眼会将物体的像呈在视网膜之前，应该佩戴凹透镜进行矫正。

远视眼会将物体的像呈在视网膜之后，应该佩戴凸透镜进行矫正；(2)根据凹透镜对光线有发散作用作图。

【详解】(1)[1]由题意和图甲可知，凸透镜的焦距是15cm，物距u f=-==50cm20cm30cm2同理像距等于2f，由凸透镜成像规律可知，此时光屏上会得到一个倒立、等大的实像。

[2]在蜡烛和透镜之间放上一个近视镜，近视眼镜（凹透镜）对光线有发散作用，使光线延迟会聚，为了使光屏上还能出现清晰的像，则光屏需要适当向右移动。

(2)[3]平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线经过焦点，由题意可知该光线经凸透镜折射后恰好经过A点，据此完成光路图，如图所示：2．如图所示，张沐同学在老师指导下做“探究凸透镜成像规律”的实验。

(1)当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm；(2)张沐同学把蜡烛移到A处，屏上的像变模糊，要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、______的实像；(3)在上述(2)操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，张沐同学发现当光屏向左移动适当距离后像又清晰。

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。

此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。

请回答：①u表示______；②照相机是属于种______情形。

投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。

【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。

[2]实验进行了多次测量取平均值，目的是为了减小误差。

(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。

[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。

[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。

2．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。

若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。
