3-3G移动通信网络中室内信号覆盖解决方案设计

  • 格式：doc
  • 大小：208.00 KB
  • 文档页数：25

毕业设计（论文）论文题目：3G移动通信网络中室内信号覆盖解决方案设计教学中心：电子科技大学网络教育重庆学习中心指导老师：职称：学生姓名：学号 :专业：通信工程毕业设计（论文）任务书题目：3G移动通信网络中室内信号覆盖解决方案设计任务与要求：通过3G移动通信网络的发展、3G工程的考虑因素、网络建设的综合运用，将3G移动通信网络在室内信号的覆盖问题进行解决，以求更快的进入3G 时代，发展社会经济。

时间：2010 年3月2日至2010年 5 月20日共12周办学单位：电子科技大学网络教育重庆学习中心学生姓名：学号：专业：通信工程指导单位或教研室：指导教师：职称：2010年3月1日毕业设计(论文)进度计划表电子科技大学毕业设计(论文)中期检查记录表摘要随着3G步伐的加快，3G网络规划的深入，室内覆盖成为各大运营商关注的焦点，3G移动通信网络中室内信号覆盖解决方案设计室内覆盖作为3G网络建设的重要组成部分,虽然已经有为数不少的3G室内覆盖试点工程在不同城市完成了施工和测试,但是室内覆盖环境普遍较为复杂,不同试点工程的测试目标和工作重点也不尽相同。

建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区；大型购物商场、会议中心移动电话使用密度过大，无线信道发生拥塞现象；建筑物高层空间极易存在无线频率干扰，出现乒乓切换效应，话音质量难以保证，并出现掉话现象。

3G室内覆盖系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域。

本文从如何提高频率利用率和改善无线覆盖效果角度出发，基于原技术分析结果及未来移动通信发展要求，制定了一套3G(以WCDMA为主)室内覆盖分布系统建设的规划原则了来提高3G通信网络信号在室内的覆盖率，加快3G的发展步伐。

关键词：3G 室内覆盖移动信号频率质量区域AbstractWith the acceleration of 3G, 3G network planning in depth, indoor coverage as the focus of attention of major operators, 3G mobile communication network design indoor coverage solutions for indoor coverage for 3G network construction of an important part, although the number has been Many of 3G indoor coverage pilot projects in different cities to complete the construction and testing, but generally more complex environment, indoor coverage, the pilot project testing different objectives and priorities vary. Building its own shielding and absorption, resulting in greater transmission of radio wave attenuation, the formation of weak mobile signal areas or blind field; shopping malls, convention centers the density is too large to use mobile phones, wireless channel congestion occurs; building high-level radio frequency interference space there easily, there ping-pong switching effect is difficult to guarantee voice quality, and the emergence of the phenomenon of dropped calls. 3G indoor coverage systems, the buildings can be more comprehensively improve the quality of the call to improve mobile phone uptake rates, opening up high-quality indoor mobile communications area.In this paper, how to improve the frequency utilization and improve wireless coverage results point of view, the results based on the original technology and the development of future mobile communication requirements, developed a set of 3G (in WCDMA-based) indoor coverage planning principle for the construction of distribution systems had to raise 3G communication network signal coverage indoors, to speed up the development pace of 3GKEY WORDS：3G,indoor coverage, mobile signal, frequency, quality, region目录第一章绪言 (1)第二章 3G通信网络概述 (2)第一节 IMT-2000的技术要求和提供的业务 (2)一、IMT-2000的要求 (2)二、IMT-2000提供的业务 (2)第二节 IMT-2000系统的组成 (3)第三节中国3G移动通信的标准及优势 (3)第四节我国3G产业发展的现状 (3)第三章 3G工程需要考虑的因素 (5)第一节目标覆盖区覆盖等级 (5)第二节频率规划的原则 (5)第三节天线的布放及功率分配 (6)第四节干扰 (7)第五节信源的选择 (7)第四章室内3G移动通信网络的建设 (8)第一节室内3G网络建设的重要性 (8)一、对于客户群而言 (8)二、对于运营商而言 (8)三、对于网络容量而言 (8)第二节 3G室内覆盖规划原则 (8)第三节信号源和室内分布系统的考虑 (9)一、信号源 (9)二、室内分布系统 (9)第五章室内信号覆盖解决方案设计 (11)第一节室内无线环境特点 (11)第二节小区覆盖解决方案 (11)一、采用室内分布系统： (11)二、采用PHS直放站： (11)第三节系统设计 (12)一、室内覆盖和容量设计思路 (12)二、站址选择 (12)三、天线选择 (12)四、小区覆盖链路预算及半径估算 (12)五、容量规划 (13)六、频率规划 (13)七、室内参数考虑 (13)结束语 (15)谢辞 (16)参考文献 (17)第一章绪言经过多年的努力,第三代移动通信(3G)的建设已经突飞猛进、发展迅速。

3G也已经从专家口中的一个术语,变为社会大众口中的一个常用词。

第一代移动通信系统{如AMPS和TACS等}是采用FDMA制式的模拟蜂窝系统,其主要缺点是频谱利用率低、系统容量小、业务种类有限,不能满足移动通信飞速发展的需要。

第二代移动通信系统(如采用TDMA制式的欧洲GSM/DCS1800,北美IS-54和采用CDMA 制式的美国IS-95等)则是数字蜂窝系统。

虽然其容量和功能与第一代相比有了很大的提高,但其业务主要限于话音和低速率数据(9.6kb/s),远不能满足新业务和高传输速率的需要。

第三代移动通信系统简称3G系统,它最早是国际电联(ITU-R)于1985年提出的,当时命名为未来公众陆地移动通信系统(FPLMTS)。

由于当时预期该系统在2000年使用,并工作在2000MHZ频段,故于1996年正式改名为IMT-2000。

第三代移动通信系统大致目标是全球化、综合化和个人化。

全球化就是提供全球海陆空三维的无缝隙覆盖,支持全球漫游业务;综合化就是提供多种话音和非话音业务,特别是多媒体业务;个人化就是有足够的系统容量、强大的多种用户管理能力、高保密性能和服务质量。

随着社会的不断发展，人们的生活要求随之提高，3G也为大家带来了前所未有的生活节奏的冲击。

一个新事物的诞生到它的广泛应用是需要经过一个长期而艰难的过程的，在不断的提高和更新，以求达到最好的使用效果。

当然3G移动通信也不例外，它也还有一些局限和不足，比如在室内的信号覆盖就是一个刻不容缓的难题。

所以在此针对该问题提出一个解决方案。

希望能为3G做出自己的贡献。

第二章 3G通信网络概述第三代移动通信系统简称3G系统,它最早是国际电联(ITU-R)于1985年提出的,当时命名为未来公众陆地移动通信系统(FPLMTS)。

由于当时预期该系统在2000年使用,并工作在2000MHZ频段,故于1996年正式改名为IMT-2000。

第三代移动通信系统大致目标是全球化、综合化和个人化。

全球化就是提供全球海陆空三维的无缝隙覆盖,支持全球漫游业务;综合化就是提供多种话音和非话音业务,特别是多媒体业务;个人化就是有足够的系统容量、强大的多种用户管理能力、高保密性能和服务质量。

第一节 IMT-2000的技术要求和提供的业务一、IMT-2000的要求为实现上述目标,对其无线传输技术提出了以下要求。

（1）高速传输以支持多媒体业务A．室内环境至少2Mbit/s;B．室外步行环境至少384kbit/s ;C、室外车辆运动中至少144kbit/s 。

（2）传输速率能够按需分配（3）上下行连路能适应不对称需求移动通信从第二代过渡到第三代的主要特征是网络必须有足够的频率, 不仅能提供话音、低速率数据等业务, 而且具有提供宽带数据业务的能力。

二、IMT-2000提供的业务根据ITU的建议,IMT-2000提供的业务类型分为6种类型(1)话音业务:上下行链路的信息速率都是16kbit/s,属电路交换,对称型业务。

(2)简单消息:是对应于短信息SMS 的业务,它的数据速率为14kbit/s,属于分组交换。

(3)交换数据:属于电路交换业务,上下行数据速率都是64kbit/s。

合集下载

3G移动通信网络中室内信号覆盖解决方案设计

3G移动通信网络中室内信号覆盖解决方案设计

3G移动通信网络中室内信号覆盖解决方案设计(1)6.干扰在3G室内散布系统建设中,因为要尽可能共用室内散布系统,各系统的有源设备在发射有效信号的同时,在它的工作频带外还会产生杂散、谐波、互调等无用信号,这些信号落到其他系统的工作频带内,就会对其他系统形成干扰。

通过理论分析,关于整个系统的各类干扰信号的抑制,只能通过量频合路器的通道隔离度来实现。

在无源器件的利用上,需要严格选取。

7.其他在GSM移动通信系统中,上下行增益平稳是比较重要的问题。

假设下行增益远大于上行增益,会致使电话接收到场强很高,却打不通;假设上行增益远大于下行增益,致使覆盖范围缩小。

WCDMA系统中,上行链路和下行链路的平稳并非网络设计目标。

基站功率在下行由小区所有效户及信令共享,因此可不能成为覆盖受限链路。

相反,电话发射功率是在标准中加以概念的。

由于电话发射功率有限,上行链路那么成为WCDMA 系统覆盖的受限链路。

也确实是说,小区的最大半径取决于功率上限最小的一类电话。

因此WODMA系统的链路预算一般是指上行链路预算,即从最大许诺的上行损耗中除掉途径损耗之外的其他损耗和增益,从而取得最大许诺的途径损耗,再将最大许诺的途径损耗值带入传播模型中,取得预期的小区覆盖半径和覆盖面积。

由于WCDMA的覆盖区域不像GSM那样由信号电平的绝对值来决定,它的覆盖与系统的负载或干扰水平相关,加入负载和临近小区干扰后,小区半径会作相应的收缩。

在实际工程中,这些问题都还需要通过大量的测试及优化工作才能有效操纵。

试点工程测试内容为验证以上思路的合理性,对审计署大楼的室内散布系统进行了改造和模拟测试,本次测试场景是比较典型的办公环境,单层面积约600m2。

测试的要紧目的是验证整个室内散布系统按前述方案改造后是不是能够知足设计指标要求。

信源:AgilentE4438C,输出64信道WODMA信号,导频信号占总功率的10%,Ec/Io=-10dB;路测仪:TSMU&Notebook。

移动通信室内信号覆盖分析

移动通信室内信号覆盖分析

移动通信室内信号覆盖分析移动通信室内信号覆盖分析1. 引言移动通信室内信号覆盖是指在室内环境下，移动通信网络的信号是否能够正常覆盖到各个区域。

室内信号覆盖分析是一项重要的工作，它可以帮助移动通信运营商评估室内网络的覆盖质量，以及制定针对室内信号覆盖的优化方案。

本文将介绍移动通信室内信号覆盖分析的方法和步骤。

2. 移动通信室内信号覆盖问题移动通信室内信号覆盖问题是一个常见且复杂的问题。

在室内环境中，信号强度受到建筑物结构、墙体材料、遮挡物等因素的影响，导致信号衰弱或者盲区的出现。

室内信号覆盖不良会导致信号质量差、数据传输速率慢等问题，影响用户体验。

3. 移动通信室内信号覆盖分析方法移动通信室内信号覆盖分析主要包括以下几个步骤：3.1 数据采集，需要收集室内信号覆盖相关数据。

可以使用专业的仪器，如功率仪、信号接收器等设备，对室内的各个区域进行信号测量。

数据采集的过程中需要按照一定的采样密度和时间间隔进行，以获取较为准确的信号覆盖数据。

3.2 数据处理将采集到的信号覆盖数据进行处理。

常用的处理方法包括数据清洗、数据分析、数据可视化等。

，需要对采集到的原始数据进行清洗，剔除异常值和干扰数据。

然后，可以使用统计分析方法，如均值、方差等，对数据进行分析，得到信号覆盖的整体情况。

，利用图表、图像等可视化方式展示数据，以便更直观地观察信号覆盖的分布情况。

3.3 评估信号覆盖质量根据处理后的数据，可以对室内信号覆盖质量进行评估。

一般来说，可以采用覆盖率、平均信号强度、覆盖质量指标等参数来评估。

覆盖率指示了覆盖区域的百分比，平均信号强度反映了信号的整体强弱，覆盖质量指标可以结合其他因素综合评估。

3.4 优化方案制定，根据分析结果，制定相应的室内信号覆盖优化方案。

优化方案可以包括增加信号传输设备、调整信号频率、增加信号发射功率等措施。

制定合理的优化方案可以提高室内信号覆盖效果，改善用户体验。

4. 结论移动通信室内信号覆盖分析是一项关键的工作，对于移动通信运营商来说具有重要意义。

针对3G移动通信室内信号覆盖问题的新型环形天线设计

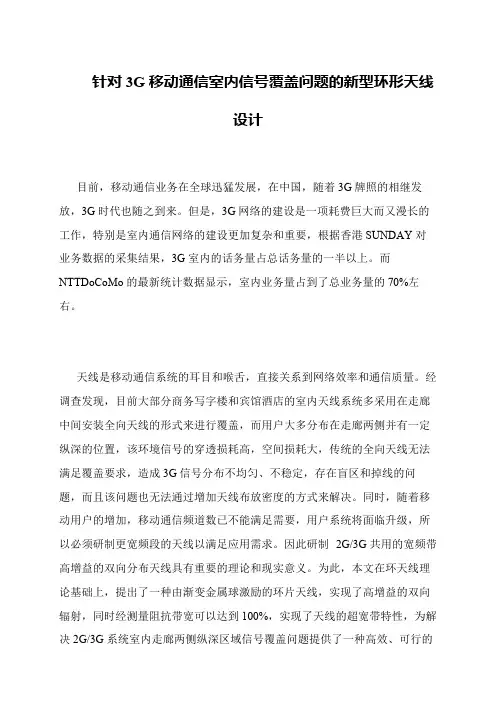

针对3G移动通信室内信号覆盖问题的新型环形天线设计
