tp 芯片TP芯片，全称为Touch Panel，是一种用于触摸屏的芯片。
随着智能手机、平板电脑、电子书阅读器等电子设备的普及，触摸屏技术逐渐成为人机交互的主流方式之一。
TP芯片作为触摸屏的关键部件之一，起着负责接收和处理用户输入的作用。
接下来我将以1000字的篇幅介绍TP芯片的原理、发展历程和应用。
首先，我们来了解一下TP芯片的工作原理。
TP芯片采用电容式触摸屏技术，通过人体的电容作用，实现用户输入的感应。
具体来说，TP芯片的基本构成是由绝缘材料和导电层构成的触摸面板，以及负责信号检测的控制电路。
当用户用手指或者触控笔触摸屏幕时，导电物质会改变电荷分布，TP芯片就会检测到这些电荷的变化，并将其转化为相应的控制信号。
然后，这些信号会通过TP芯片传递给处理器，最终实现屏幕上的响应。
TP芯片的发展历程可以追溯到20世纪60年代。
当时，美国的一些科学家开始研究电容触屏技术，并取得了一系列的突破。
而在20世纪90年代初，世界上第一台商用触摸屏手机IBM Simon发布，这标志着TP芯片的商业化应用。
之后，随着触摸屏技术的不断进步和发展，TP芯片也越来越小巧、高效和稳定。
如今，TP芯片已经成为了手机、平板电脑、车载导航和工业控制板等领域不可或缺的核心部件。
接下来，我将介绍TP芯片的应用场景和未来发展趋势。
首先，TP芯片广泛应用于智能手机和平板电脑等消费电子产品。
现代智能手机上的触摸屏几乎全部采用了TP芯片，它不仅为用户提供了便捷的触控操作，还支持多点触控、手势识别和指纹识别等功能，提升了用户体验和数据安全性。
此外，TP芯片还应用于ATM机、自助售货机、工业自动化设备等领域，提供了更加灵活和便捷的操作方式。
未来，TP芯片将继续引领触摸屏技术的发展方向。
首先，TP芯片将更加智能化和集成化，实现更多的人机交互方式。
比如，通过融合虚拟现实和增强现实技术，可以将触摸屏变成一种更为直观、沉浸式的交互界面。
其次，随着5G技术的普及，TP芯片也将实现更快的反应速度和更低的功耗，提高用户体验和设备的续航能力。

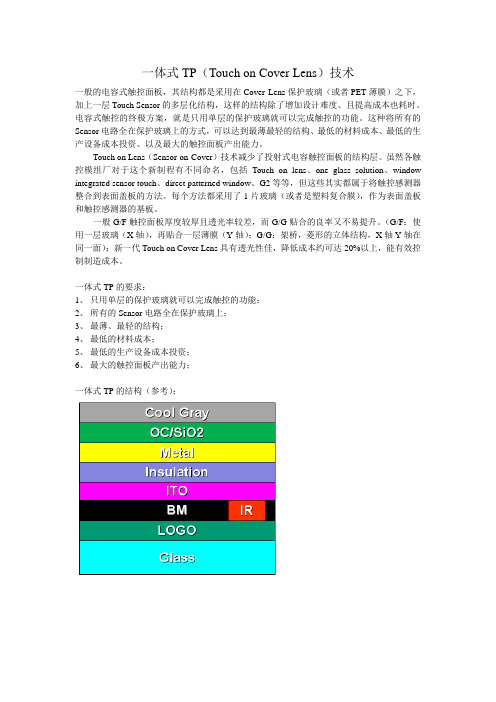

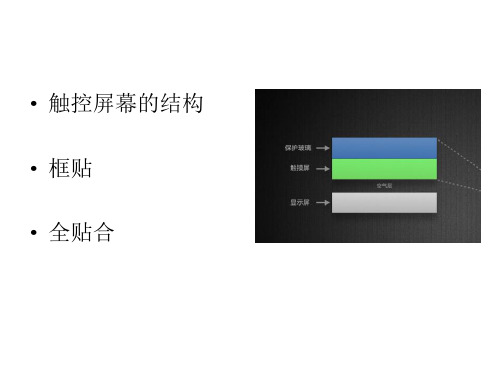

一体式TP（Touch on Cover Lens）技术一般的电容式触控面板，其结构都是采用在Cover Lens保护玻璃（或者PET薄膜）之下，加上一层Touch Sensor的多层化结构，这样的结构除了增加设计难度、且提高成本也耗时。
电容式触控的终极方案，就是只用单层的保护玻璃就可以完成触控的功能。
这种将所有的Sensor电路全在保护玻璃上的方式，可以达到最薄最轻的结构、最低的材料成本、最低的生产设备成本投资、以及最大的触控面板产出能力。
Touch on Lens（Sensor-on-Cover）技术减少了投射式电容触控面板的结构层。
虽然各触控模组厂对于这个新制程有不同命名，包括Touch on lens、one glass solution、window integrated sensor touch、direct patterned window、G2等等，但这些其实都属于将触控感测器整合到表面盖板的方法。
每个方法都采用了1片玻璃（或者是塑料复合膜），作为表面盖板和触控感测器的基板。
一般G/F触控面板厚度较厚且透光率较差，而G/G贴合的良率又不易提升。
（G/F：使用一层玻璃（X轴），再贴合一层薄膜（Y轴）；G/G：架桥，菱形的立体结构，X轴Y轴在同一面）；新一代Touch on Cover Lens具有透光性佳，降低成本约可达20%以上，能有效控制制造成本。
一体式TP的要求：1、只用单层的保护玻璃就可以完成触控的功能；2、所有的Sensor电路全在保护玻璃上；3、最薄、最轻的结构；4、最低的材料成本；5、最低的生产设备成本投资；6、最大的触控面板产出能力；一体式TP的结构（参考）：一体式TP制作流程：Glass投入→Logo镀膜→Logo图形制作→BM图形制作→IR图形制作→ITO镀膜→ITO图形制作→隔绝层Insulation制作→Metal镀膜→Metal线路制作→保护层（OC/SiO2）制作→冷灰Cool Gray功能键制作。

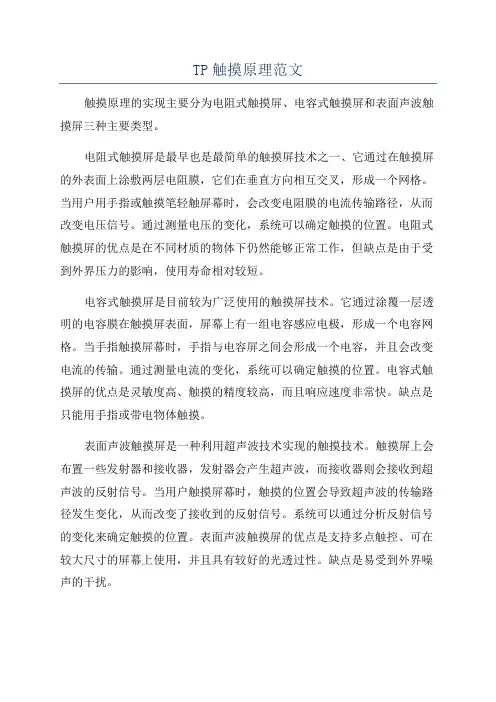

TP触摸原理范文触摸原理的实现主要分为电阻式触摸屏、电容式触摸屏和表面声波触摸屏三种主要类型。
电阻式触摸屏是最早也是最简单的触摸屏技术之一、它通过在触摸屏的外表面上涂敷两层电阻膜，它们在垂直方向相互交叉，形成一个网格。
当用户用手指或触摸笔轻触屏幕时，会改变电阻膜的电流传输路径，从而改变电压信号。
通过测量电压的变化，系统可以确定触摸的位置。
电阻式触摸屏的优点是在不同材质的物体下仍然能够正常工作，但缺点是由于受到外界压力的影响，使用寿命相对较短。
电容式触摸屏是目前较为广泛使用的触摸屏技术。
它通过涂覆一层透明的电容膜在触摸屏表面，屏幕上有一组电容感应电极，形成一个电容网格。
当手指触摸屏幕时，手指与电容屏之间会形成一个电容，并且会改变电流的传输。
通过测量电流的变化，系统可以确定触摸的位置。
电容式触摸屏的优点是灵敏度高、触摸的精度较高，而且响应速度非常快。
缺点是只能用手指或带电物体触摸。
表面声波触摸屏是一种利用超声波技术实现的触摸技术。
触摸屏上会布置一些发射器和接收器，发射器会产生超声波，而接收器则会接收到超声波的反射信号。
当用户触摸屏幕时，触摸的位置会导致超声波的传输路径发生变化，从而改变了接收到的反射信号。
系统可以通过分析反射信号的变化来确定触摸的位置。
表面声波触摸屏的优点是支持多点触控、可在较大尺寸的屏幕上使用，并且具有较好的光透过性。
缺点是易受到外界噪声的干扰。
以上是三种常见的TP触摸原理，每种原理都有其优缺点，适用于不同的应用场景。
随着技术的发展，触摸屏将越来越广泛应用于智能手机、平板电脑、电脑等多种设备上，为用户提供更加便捷、直观的交互方式。
电容屏手机是只能用手指进行操作，不可以用普通的手写笔操作，但可以用专用的电容屏手写笔，但这对于电容屏来说没有多大必要；电阻屏手机可以用手指，也可以用手写笔操作。
目前人们对用手指进行触控操作的电容屏手机越来越关注，而现在采用电容屏设计的手机也越来越多。
目前市面上的触屏手机分为两种：一种是电容屏触控手机；一种是电阻屏触控手机。
电容式触屏手机就是像i Phone一样能够用手指轻松完成操作的手机，他是通过人体触摸屏幕激发屏幕下方的电容感应系统实现操作。
而电阻屏的触控手机则需要需用压力使屏幕各层发生接触，这样实现操作。
简单的说，电容屏手机是只能用手指进行操作，不支持手写；电阻屏手机可以用手指，也可以用手写笔操作。
鉴于电阻屏与电容屏的优点和缺点，国产手机里出现了缩水的国产电容屏，较正规电容屏在成本上有所缩水，反而在性能上比较出众，手写触控的反应速度与正规电容屏不相上下，使用中减少了正规电容屏误动作的发生，可以使用手写笔，精确度大大提高，而且还解决了电容屏接近导体物容易产生误动作的难题。
由于公认的电容屏，消费者都认为是不支持手写笔的，加上国产电容屏手机低廉的价格，国产的电容屏手机很容易被电子知识少的消费者误以为是电阻屏，这也给国产电容屏带来了极大的市场压力。
电阻屏和电容屏的优缺点电阻屏：电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层（ITO膜），上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层I T O，在两层导电层之间有许多细小（小于千分之一英寸）的透明隔离点把它们隔开。
当手指接触屏幕时，两层ITO发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作，因此这种技术必须是要施力到屏幕上，才能获得触摸效果。

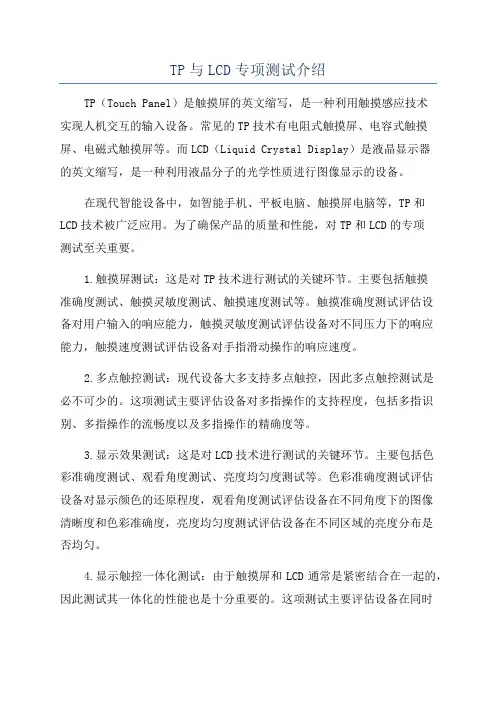

TP与LCD专项测试介绍TP（Touch Panel）是触摸屏的英文缩写，是一种利用触摸感应技术实现人机交互的输入设备。
常见的TP技术有电阻式触摸屏、电容式触摸屏、电磁式触摸屏等。
而LCD（Liquid Crystal Display）是液晶显示器的英文缩写，是一种利用液晶分子的光学性质进行图像显示的设备。
在现代智能设备中，如智能手机、平板电脑、触摸屏电脑等，TP和LCD技术被广泛应用。
为了确保产品的质量和性能，对TP和LCD的专项测试至关重要。
1.触摸屏测试：这是对TP技术进行测试的关键环节。
主要包括触摸准确度测试、触摸灵敏度测试、触摸速度测试等。
触摸准确度测试评估设备对用户输入的响应能力，触摸灵敏度测试评估设备对不同压力下的响应能力，触摸速度测试评估设备对手指滑动操作的响应速度。
2.多点触控测试：现代设备大多支持多点触控，因此多点触控测试是必不可少的。
这项测试主要评估设备对多指操作的支持程度，包括多指识别、多指操作的流畅度以及多指操作的精确度等。
3.显示效果测试：这是对LCD技术进行测试的关键环节。
主要包括色彩准确度测试、观看角度测试、亮度均匀度测试等。
色彩准确度测试评估设备对显示颜色的还原程度，观看角度测试评估设备在不同角度下的图像清晰度和色彩准确度，亮度均匀度测试评估设备在不同区域的亮度分布是否均匀。
4.显示触控一体化测试：由于触摸屏和LCD通常是紧密结合在一起的，因此测试其一体化的性能也是十分重要的。
这项测试主要评估设备在同时进行触摸和显示操作时的性能表现，如触摸时图像是否产生扭曲、触摸时是否会干扰图像显示等。
5.耐用性测试：这是对TP和LCD技术进行长期使用性能测试的环节。
主要包括触摸屏耐刮花测试、显示屏耐久性测试等。
这些测试主要评估设备在长时间使用过程中的耐用性和抗磨损能力。
除了以上几个方面的测试，还可以根据具体需求进行其他更细致的测试，如防指纹处理的效果测试、防反射处理的效果测试等。
