β射线颗粒物自动监测仪滤带安装及测试方法

环境空气自动监测系统颗粒物（PM10和PM2.5）分析仪技术要求1．目的为正确使用（选择）用于环境空气中颗粒物（PM10 和PM2.5）浓度测定的分析仪器。

2．适用范围适用于环境空气质量自动监测网络开展环境空气污染物样品中可吸入颗粒物、细颗粒物浓度进行测量的仪器。

3．术语和定义3.1 环境空气质量连续监测 ambient air quality continuous monitoring在监测点位采用连续监测仪器对环境空气质量进行连续的样品采集、处理、分析的过程。

3.2 颗粒物（粒径小于等于 10μm）particulate matter（PM10）指环境空气中空气动力学当量直径小于等于 10μm 的颗粒物，也称可吸入颗粒物。

3.4 颗粒物（粒径小于等于 2.5μm）particulate matter（PM2.5）指环境空气中空气动力学当量直径小于等于 2.5μm 的颗粒物，也称细颗粒物。

3.5 切割器 particle separate deviceWord文档 1具有将不同粒径粒子分离功能的装置。

3.6 标准状态 standard state指温度为 273K，压力为 101.325kPa 时的状态。

本指导书中污染物浓度均为标准状态下的浓度。

3.7 参比方法 reference method国家发布的标准方法。

4．仪器概述4.1 PM10 和 PM2.5连续监测系统包括样品采集单元、样品测量单元、数据采集和传输单元以及其它辅助设备。

参见《环境空气颗粒物（PM10 和 PM2.5）连续自动监测系统技术要求及检测方法》（HJ 653—2021）中 4.1。

4.2 方法原理。

PM10 和 PM2.5连续监测系统所配置监测仪器的测量方法为β射线吸收法或微量振荡天平法。

PM2.5连续监测β射线方法需要增加动态加热系统（DHS 系统）、微量振荡天平需要增加膜动态测量系统（FDMS 系统）。

5．工作条件5.1 环境要求：环境温度：（15～35）℃。

贝塔射线法测颗粒物原理
贝塔射线法测颗粒物是利用贝塔射线的衰减规律进行测量的方法。

贝塔射线是一种高速电子流，具有一定的穿透能力。

贝塔射线法测颗粒物的原理如下：
1. 测量装置中通过一个放射源释放贝塔射线，贝塔射线在空气中会发生散射和吸收现象。

2. 当贝塔射线通过颗粒物时，会与颗粒物中的原子发生相互作用，从而经历衰减。

3. 探测器接收到经过颗粒物后的贝塔射线，通过测量射线的衰减程度，可以推算出颗粒物的浓度或粒径大小。

根据贝塔射线的衰减规律，测量颗粒物的原理可以使用以下公式表示：
I = I0 * e^(-μx)
其中，I是探测器接收到的射线强度，I0是初始射线强度，μ是贝塔射线在颗粒物中的吸收系数，x是贝塔射线通过颗粒物的路径长度。

通过测量射线强度的衰减程度，结合已知的吸收系数，可以计算得到颗粒物的浓度或粒径大小。

颗粒物越多或越大，贝塔射线经过时发生的散射和吸收越多，射线强度的衰减程度越大。

因此，测量射线强度的衰减程度可以间接反映颗粒物的浓度或粒径大小。

环境空气颗粒物的测定便携式B射线法1范围本文件规定了测定环境空气中颗粒物的便携式B射线法。

本文件适用于环境空气中颗粒物（TSP、PAR、PM.）的测定，也适用于无组织排放中颗粒物的测定。

本文件检出限为1μg∕m3,测定下限为4ug∕m3o2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

HJ/T55大气污染物无组织排放监测技术导则HJ93环境空气颗粒物（PMlo和PM-）采样器技术要求及检测方法HJ194环境空气质量手工监测技术规范HJ1100环境空气中颗粒物（PMlo和PM-）B射线法自动监测技术指南3术语和定义下列术语和定义适用于本文件。

3. 1总悬浮颗粒物totaIsuspendedparticle（TSP）环境空气中空气动力学当量直径小于等于100Hill的颗粒物。

3.2颗粒物（粒径小于等于IOHm）particulatematter（PMIO）环境空气中空气动力学当量直径小于等于10UnI的颗粒物，也称为可吸入颗粒物。

3.3颗粒物（粒径小于等于2.5IIrn）particulatematter（PM25）环境空气中空气动力学当量直径小于等于2.5 的颗粒物，也称为细颗粒物。

3.4B射线beta-ray放射性元素核衰变过程中发出的电子流。

注：B射线源可以使用“C等放射源。

4方法原理样品空气通过切割器以恒定的流量经过进样管，颗粒物截留在滤膜上。

用B射线照射滤膜，根据采样前后单位面积的滤膜上B射线衰减量得出滤膜上捕集的颗粒物质量和同时抽取的气体体积,计算出颗粒物的浓度。

B射线衰减量与颗粒物的质量遵循以下吸收定律：N=N fl∙e-fan (1)式中：N一一单位时间内通过滤膜的β射线量；NO--- 单位时间内发射的B射线量；k---- 单位质量吸收系数，cmVmg;m---- 颗粒物单位面积质量，mg∕cm2o5干扰和消除空气相对湿度过大会对测量结果产生影响，当相对湿度大于40%时，可通过动态加热的方式消除影响，同时需要控制加热功率和加热温度以减少挥发性有机物的损失。

β射线吸收法颗粒物自动监测仪器建设及维护
裴成磊;黄祖照;刘叶新;邝俊侠;梁永健
【期刊名称】《现代科学仪器》
【年(卷),期】2014(000)001
【摘要】按照环境空气质量新标准的要求,对颗粒物监测项目包括PM10和
PM2.5.β射线吸收法是颗粒物自动监测中的一种常用方法,Met One公司的BAM-1020颗粒物连续自动监测仪是使用该方法监测仪器的代表之一.目前对该类监测仪器的安装建设和运行维护介绍较少,这给该类仪器的安全运行以及监测数据可靠性带来了诸多问题.本文介绍了该仪器在安装建设和运行维护中出现的一些问题,给出一些维护经验和注意事项.旨在能为相关技术人员提供参考,以期为仪器的稳定运行和监测数据的可靠性提供保障.
【总页数】4页(P149-152)
【作者】裴成磊;黄祖照;刘叶新;邝俊侠;梁永健
【作者单位】广州市环境监测中心站广州 510030;广州市环境监测中心站广州510030;广州市环境监测中心站广州 510030;广州市环境监测中心站广州510030;广州市环境监测中心站广州 510030
【正文语种】中文
【中图分类】TH707
【相关文献】
1.基于β射线吸收法的可吸入颗粒物检测仪 [J], 刘军;冯艳君
2.大气颗粒物自动监测仪器的新进展 [J], 晏淑梅
3.可吸入颗粒物自动监测仪器研究进展 [J], 区藏器;何振江
4.能量色散X射线荧光光谱法测定大气颗粒物中无机元素应用程序的建立、评估与维护 [J], 郭超;张百慧;范爽;杜祯宇;殷惠民;李玉武
5.大气颗粒物浓度自动监测仪器的研制及性能比对测试 [J], 张展毅;李丰果;杨冠玲;李仪芳;曾凡进;曾立民
因版权原因，仅展示原文概要，查看原文内容请购买。

RX350颗粒物自动监测仪（β射线法）产品说明书北京清环宜境技术有限公司型号：RX350制造商：北京清环宜境技术有限公司1概述RX350采用β射线吸收原理，原子核在发生β衰变时，放出β粒子。

β粒子实际上是一种快速带电粒子，它的穿透能力较强，粉尘颗粒吸收β射线的量与其质量成正比，可以根据粉尘颗粒吸收β射线的多少，计算出粉尘的质量浓度。

该方法不受颗粒大小及颜色的影响。

RX350测量精度高，可靠性好，可长期连续工作，适用于环保、工业园区、公共场所和科研机构等部门对大气颗粒物的监测工作，体积小、重量轻，安装方式灵活（壁挂或、支架、立杆、便携、车载均可）。

2特点产品使用简单，价格合理，性价比高；产品小巧、重量轻、方便携带，可以安装在普通立杆上或者壁挂、便携、车载等；采用先进的β射线吸收原理直接测量颗粒物的质量浓度，不受颗粒物成分、密度、颜色等因素的影响；采用低密度、低活度、半衰期长（5700年）的14C源，测量稳定且无须特别防护，安全可靠，不会造成放射性污染；采用人性化的人机界面，可以非常方便的进行操作；大屏液晶显示器，可显示工况浓度、标况浓度、历史数据记录、校准记录、报警记录、仪器状态等信息；本地存储功能，数据长达3年以上；设备接口丰富。

可选配无线接口、有线接口、数字IO、4-20mA、RS485等，针对不同的应用场景，设备均可以做到兼容；产品采用自主专利技术，走纸结构简单、稳定；采用专利算法，省纸、不断纸、不卡纸；仪器运行故障率低，维护量极少（除正常更换纸带外，维护周期可达两月以上）；仪器校准周期长，可每年进行校准检查一次；具备校准记录查询功能；具备云平台和手机APP，软件功能丰富；设备协议兼容性强。

设备的协议兼容性强，设备内置协议栈，既可以兼容国标通用的HJ212-2005、HJ212-2017协议，又能满足JSON、HEX等主流企业或国际的协议；3应用领域RX350采用β射线吸收原理，测量精度高，可靠性好，可长期连续工作，适用于环保、工业园区、公共场所和科研机构等部门对大气颗粒物的监测工作。

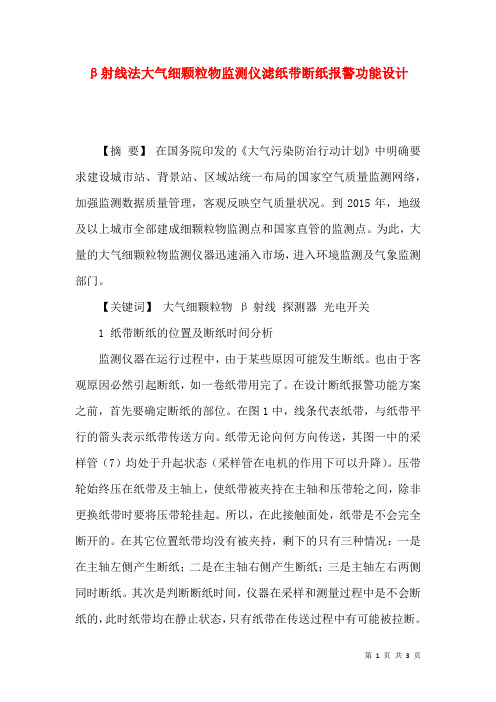

β射线法大气细颗粒物监测仪滤纸带断纸报警功能设计【摘要】在国务院印发的《大气污染防治行动计划》中明确要求建设城市站、背景站、区域站统一布局的国家空气质量监测网络，加强监测数据质量管理，客观反映空气质量状况。

到2015年，地级及以上城市全部建成细颗粒物监测点和国家直管的监测点。

为此，大量的大气细颗粒物监测仪器迅速涌入市场，进入环境监测及气象监测部门。

【关键词】大气细颗粒物β射线探测器光电开关1 纸带断纸的位置及断纸时间分析监测仪器在运行过程中，由于某些原因可能发生断纸。

也由于客观原因必然引起断纸，如一卷纸带用完了。

在设计断纸报警功能方案之前，首先要确定断纸的部位。

在图1中，线条代表纸带，与纸带平行的箭头表示纸带传送方向。

纸带无论向何方向传送，其图一中的采样管（7）均处于升起状态（采样管在电机的作用下可以升降）。

压带轮始终压在纸带及主轴上，使纸带被夹持在主轴和压带轮之间，除非更换纸带时要将压带轮挂起。

所以，在此接触面处，纸带是不会完全断开的。

在其它位置纸带均没有被夹持，剩下的只有三种情况：一是在主轴左侧产生断纸；二是在主轴右侧产生断纸；三是主轴左右两侧同时断纸。

其次是判断断纸时间，仪器在采样和测量过程中是不会断纸的，此时纸带均在静止状态，只有纸带在传送过程中有可能被拉断。

根据前述两点，对断纸报警点的设置及断纸判断时间也就明确了。

2 断纸报警结构设计如图1所示，左端轮（4）、右端轮（10）、收带盘（1）、放带盘（13）、主轴（5）及压带轮（6）其中心轴的位置均相对固定，只有左张紧轮（3）和右张紧轮（11）在滤纸带的拉力作用下能够左右摆动，其摆动的幅度均受其集成板（1）背面的光电开关一和光电开关二的限制。

图二是增加了断纸报警功能的结构示意图，正常工作时，定位片在光电开关一和光电开关二之间摆动，其光电开关三为报警触发器（虚线部分安装在集成架的背面）。

当纸带断纸时，其张紧轮失去了纸带的拉力，左、右摆杆在其扭簧的作用力下将摆向最大角度，使得定位片一或定位片二越过光电开关二，停在光电开关三的位置，此时发出断纸报警信号。

说明书环境空气颗粒物PM10连续自动监测系统NE-BT7800第 1 页共6 页说明书目录操作检查 (3)1电源 (3)2操作 (3)3安装纸带 (4)4自检 (4)5设置日期和时间 (5)说明书操作检查1电源将交流电源线连接到220V电源后，开启机箱内的电源开关，这时采样压头自动抬起，以便纸带安装。

2操作屏幕采用7英寸600*800分辨率的电容屏，直接触摸进行操作，主界面如下图所示;3 安装纸带A. 按<纸带>然后按<换纸>确定气口位置抬起（1）。

B. 拧松两个圆形把手，卸下两个干净的卷盘盖（2）。

C. 将新纸放在左边轴上,卷纸筒放在右边轴上,并把纸带一端用胶带固定在卷纸筒上(3)D. 调整好纸带位置,使其两侧对齐.E. 安装两个压轴盖（2），将压轴盖拧紧,防止纸带滑动。

N. 安装完成后,点击<纸带>中的<自检>,等待自检通过,完成即可.注,意：在安装未使用过的纸带时应特别注意，应戴不起毛的干净手套避免污染。

在安装纸带时动作应轻柔，可减轻纸带破损。

4自检仪器具有自检功能，自检界面如下图。

12 3A.在主界面上点击“纸带”然后执行“自检”键，NE-BT7800将进行自检，同时显示自检流程每一步详细过程，有一个步骤没有通过，则自检都不能通过，并显示出错误原因，以帮助定位错误。

B.错误修改完成后，继续重复A步骤，直到自检完全通过，此时屏幕显示“自检通过”，仪器即可进入正常运行状态。

5设置日期和时间在主界面上点击“设置”然后点击“时间日期”，进入设置日期和时间界面。

A.执行“查询”功能，实现时间同步；B.通过“切换”、“增加”、“减少”来修改时间，后执行“设置”，以使设置时间生效。

BAM-1020Β射线质量监测操作手册第 1 章简介 (4)1.1简述 (4)1.2说明 (4)1.3技术指标 (4)1.4如何使用本手册 (4)第 2 章开箱和安装 (5)2.1开箱 (5)2.2选择仪器安装位置 (5)2.3仪器顶部安装 (5)2.4支撑安装 (5)2.5进气管安装 (6)2.6样气采样头的安装 (7)2.7泵安装 (7)2.8与1020型测尘仪的连接 (7)2.9后壁板布线连接 (9)第 3 章操作检查 (10)3.1电源 (10)3.2学习如何操作键盘 (10)3.3安装纸带 (11)3.4自检 (13)3.5设置日期和时间 (13)3.6按当地条件调整空气流量 (13)第 4 章作方式 (15)4.1操作方式 (15)4.2开始运行 (15)4.3正常工作状态 (15)第 5 章设置方式 (16)5.1简述 (16)5.2“SETUP”（设置）选择项 (16)5.3DT/TM（日期和时间设置） (17)5.4采样－需要的口令 (17)5.5校准－需要口令 (17)5.6EXTRA1－需口令 (18)5.7EXTRA2 (18)5.8口令-需要口令 (19)第 6 章测试状态“TEST MODE” (20)6.1概述 (20)6.2测试选项“TEST SELECTIONS” (20)6.3测试方式“TEST MODE” (20)6.4计数测试方法（COUNT TEST MODE） (21)6.5压头/泵测试（NOZZLE/PUMP TEST MODE） (21)6.6纸带测试方式（TAPE TEST MODE） (21)6.7测试DAC输出 (21)6.8校准方式（CALBRATION MODE） (22)6.9组合测试方法－工厂诊断 (23)6.10测试压头光传感器－出厂诊断 (23)6.11测试往复传送装置的光传感器－出厂诊断 (23)6.12测试供给输的光传感器－出厂诊断 (24)6.13测试输带辊的光传感器－出厂诊断 (24)6.14测试挂钩的光传感器－出厂诊断 (24)第7 章通讯 (25)7.1RS-232通讯 (25)7.2菜单系统 (25)第8 章维护、校准、故障排除 (27)8.1按期维护 (27)8.2校准设置（设有口令保护） (27)第9 章技术性能说明 (29)9.1概述 (29)9.2操作原理 (29)9.3程序说明 (29)9.4计算 (30)9.5错误 (32)附录A 技术指标 (33)附录B 校准数据 (35)附录C RS-232命令总结 (36)附录D RS-232通用子命令总结 (38)附录E－显示当天数据 (39)第 1 章简介1.1 简述BAM1020型β射线测尘仪自动测量和记录浓度。

固定污染源废气颗粒物的测定β射线法(征求意见稿)编制说明编制组2016年2月1项目背景........................................................................................................ 错误!未定义书签。

1.1 任务来源............................................................................................ 错误!未定义书签。

1.2 工作过程............................................................................................ 错误!未定义书签。

2 标准制修订的必要性分析 .......................................................................... 错误!未定义书签。

2.1 颗粒物的环境危害........................................................................... 错误!未定义书签。

2.2 相关环保标准和环保工作的需要.................................................... 错误!未定义书签。

3 国内外相关分析方法研究 .......................................................................... 错误!未定义书签。

3.1 国外相关标准分析方法的应用情况............................................... 错误!未定义书签。
