中星九号卫星电视接收天线的调试

中星9号卫星电视接收器调试
中星9号直播卫星的安装调试
中星9号直播卫星的安装调试非常简单，正常情况下，调试一面天线只用5分钟时间即可。

如果用户使用的是平板天线，天线的安装是最简单的，天线安装固定之后，直接将高频头的接口和直播机用电缆连接上即可，不必设置高频头，就可以开始调试。

如果使用的是普通Ku天线，也不复杂，只要将天线组装固定好，高频头安装好即可。

由于中星9号直播卫星采用的是圆极化传送信号，因此也不必设置高频头的极化角，只要将高频头用夹具固定，F头处于任何方向都可以。

将高频头和直播机连接好以后，就可以开始调试。

步骤一：开机，会出现如下画面：
进入系统设置，接收机会提示用户输入密码，一般的通用密码是9999，也可以查找说明书。

输入密码后，就可以进入系统设置菜单，这时候需要按一下确认键，菜单上开始显示信号强度和信号品质。

当天线没有对准卫星的时候，信号强度很低，一般只有10%左右，而信号品质为0。

没有对准卫星时，信号强度颜色为红色。

这时请调整天线的方位角和仰角，不同地区的方位角和仰角有所不同，可以到下面地址下载计算软件：
中星9号仰角方位角计算软件
当接近正确的方向的时候，信号强度会有所增加，不同的直播机，信号强度的高低并不可以直接比较，有的20%多点就可以接收到信号，有的要30%多。

当信号品质不为0以后，就接收到信号。

收到信号后，信号强度和信号品质全部变为绿色。

然后根据信号品质的指示，微调方向，固定好天线。

中星9号直播卫星接收天线的调整与电视节目接收
唐保平;张西影
【期刊名称】《有线电视技术》
【年(卷),期】2009(016)005
【摘要】中星9号直播卫星位于东经92．2。

E，采用成熟的商用SB4100平台，是一颗大功率、高可靠、长寿命的广播电视直播卫星。

共有多组直播卫星转发器用于直播卫星村村通的上行传输，转发器带宽为36MHz，Ku波段，下行中心频率为11．84GHz、11．88GHz、11．92GHz、11．96GHz，下行极化为左旋圆极化。

信号采用四相相移键控QPSK方式调制，信道编码率为3／4，滚降系数为0．25，符号率为28．8Msps。

【总页数】1页(P109)
【作者】唐保平;张西影
【作者单位】安徽省阜阳市有线电视网络公司;安徽省太和县广播电视局
【正文语种】中文
【中图分类】TN94
【相关文献】
1.中星九号直播卫星接收天线的安装与调试 [J], 张波
2.卫星接收天线的调整与卫星电视节目接收 [J], 博战捷;王继成
3.卫星接收天线的调整与卫星电视节目接收 [J], 博战捷;王继成
4.混凝土反射面接收中星九号——记制作直播卫星地面接收站的广播电视网络工程的实践 [J], 林国刚
5.渐进佳境的"村村通"电视接收系统——兼谈中星9号直播卫星的接收 [J], 沈永明
因版权原因，仅展示原文概要，查看原文内容请购买。

最新中星9号卫星接收机调节方法及参数1、移动电视台的位置或删除电视台的方法：选择需要移动或删除的电视台—→按换台键和声音大小中间的按钮“确认”—→然后在按“1”就会出现“请输入密码”—→按数字键输入密码“9999” （或“0000”）①按数字“1”，然后按上下键（即换台键）即可以上下移动该电视台的位置。

-→②按数字键“4”，再按“确认”键，即可删除该电视台。

2、修改电视台的音频PID （即电视台的画面与声音不对应）方法：按“菜单”键——→用上下键（即换台键）选“参数设置” ——→按“确认” 键——→选“节目参数设置” ——→按“确认” 键（ 出现视频PID 、音频PID 码） ——→用上下键（即换台键）选“音频PID ” ——→按“确认” 键——→按数字键把下面该电视台对应的“音频PID ”码输入进去就好（即修改“音频PID ”码）——→按“确认” 键——→按“退出”键（出现是否保存画面）——→用左右键 （即声音大小键）选“是” ——→按“确认” 键即可。

（用同样的方法修改时钟PID 可以调节声音与口型不同步）3、差台（没有46个台）解决方法【凯恩斯737和727（澜起芯片）】： 按遥控菜单---→参数设置---→转发器参数设置--→按1 添加一组转发器（注意：添加的这一组转发器，要通过按音量键使“信号质量”的显示条颜色应为绿色），→然后依次把下行频率改成11892 --→符号率改成08800 ---→极化方式改成左旋。

保存退出---→自动搜索。

92.2度中星9号2014年4月23日升级 最新参数3、澜起芯片和中天联科双模机公告，已经完美解决卫星升级。

一：艾雷特266，海森，001，凯恩斯666（中天联科芯片）：先恢复出厂设置→退出→按节目列表→调到北京卫视→按数字9→把下行频率11880改成11892。

符号率28800改成08800 保存退出后再特殊搜索，部分声音不对，按红键修改就可以了二：这次卫星调整，以前停产其他机器（如果老是自动搜索零台）请在手动收索里面自己添加转发器下行11892 符号率08800 左旋 6个节目下行12100 符号率28800 右旋 20个节目下行12140 符号率28800 右旋 20个节目都去收索下就出来46个频道了，这次升级超级密码9999,5555这些的密码不一定有用，请用普通密码0000去搜索。

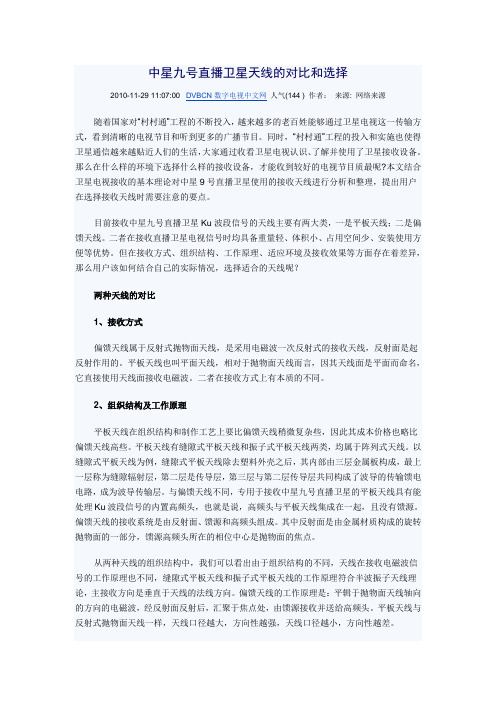

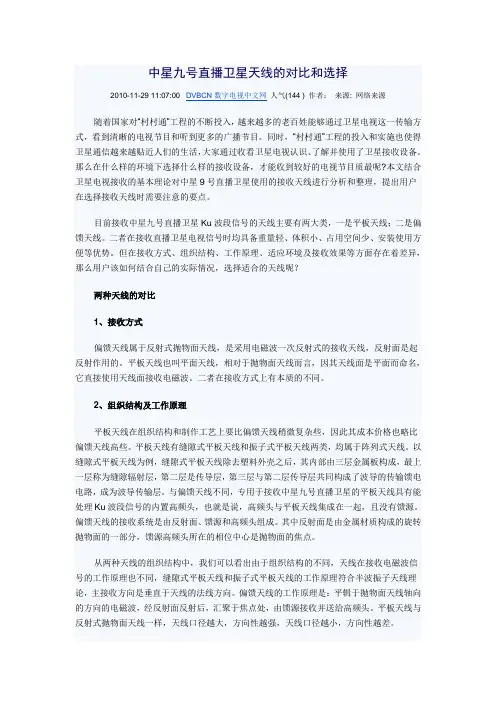

中星九号直播卫星天线的对比和选择2010-11-29 11:07:00 DVBCN数字电视中文网人气(144 ) 作者：来源: 网络来源随着国家对“村村通”工程的不断投入，越来越多的老百姓能够通过卫星电视这一传输方式，看到清晰的电视节目和听到更多的广播节目。

同时，“村村通”工程的投入和实施也使得卫星通信越来越贴近人们的生活，大家通过收看卫星电视认识、了解并使用了卫星接收设备。

那么在什么样的环境下选择什么样的接收设备，才能收到较好的电视节目质最呢?本文结合卫星电视接收的基本理论对中星9号直播卫星使用的接收天线进行分析和整理，提出用户在选择接收天线时需要注意的要点。

目前接收中星九号直播卫星Ku波段信号的天线主要有两大类，一是平板天线；二是偏馈天线。

二者在接收直播卫星电视信号时均具备重量轻、体积小、占用空间少、安装使用方便等优势。

但在接收方式、组织结构、工作原理、适应环境及接收效果等方面存在着差异，那么用户该如何结合自己的实际情况，选择适合的天线呢？两种天线的对比1、接收方式偏馈天线属于反射式抛物面天线，是采用电磁波一次反射式的接收天线，反射面是起反射作用的。

平板天线也叫平面天线，相对于抛物面天线而言，因其天线面是平面而命名，它直接使用天线面接收电磁波。

二者在接收方式上有本质的不同。

2、组织结构及工作原理平板天线在组织结构和制作工艺上要比偏馈天线稍微复杂些，因此其成本价格也略比偏馈天线高些。

平板天线有缝隙式平板天线和振子式平板天线两类，均属于阵列式天线。

以缝隙式平板天线为例，缝隙式平板天线除去塑料外壳之后，其内部由三层金属板构成，最上一层称为缝隙辐射层，第二层是传导层，第三层与第二层传导层共同构成了波导的传输馈电电路，成为波导传输层。

与偏馈天线不同，专用于接收中星九号直播卫星的平板天线具有能处理Ku波段信号的内置高频头，也就是说，高频头与平板天线集成在一起，且没有馈源。

偏馈天线的接收系统是由反射面、馈源和高频头组成。

中星9号卫星安装与调试由于中星9号采用ABS-S数字接收机接收，因此，必须拥有一台直播星的专用接收机才是成功接收的前提。

从官方公布的中星9号卫星场强图可以看出，在全国范围内均可以用45CM天线满意接收。

只需用原有的KU波段天线及高频头，加上ABS-S数字接收机，就可以成功收视中星9号的直播卫星节目了。

这里需强调的是高频头的选用，因为ABS-S数字接收机内臵只有四组接收参数，且高频头本振默认为10750MHZ，并且根本就没有高频头本振设臵这一项，所以一定要选用10750MHZ本振的高频头，最好还是左旋极化的高频头，如果手头没有，可以用相近本振值的高频头来改制，如10678、10600的都可以。

若采用日本原装小耳朵也很合适，当年接收天浪直播节目效果非常好，如今收中国自己的直播星也是可以的，只不过要将本振频率由10678MHZ改为10750MHZ，并将右旋极化改为左旋极化即可。

有了合适的器材就可以接收：中星9号村村通广播电视节目表了，可以用手头的普通DVB先引导一下，即用95°E卫星做参考，就很容易收下直播星了。

在普通数字机中输入12686、H、28000这组参数，因为信号很强，所以很快就能定位，暂固定一下天线，换上直播星的专用机，开机画面，很明显，这是“村村通广播电视”专用机，如果是第一次使用且天线未对准卫星，则会出现搜索节目的界面，当然是没有节目的，会出现相应的信号提示。

按遥控器上的菜单键，就进入了本机的主菜单，包括频道浏览、节目指南、信息服务和系统设臵四项，选到最后一项时按确认键，在弹出的界面中输入密码，一般出厂默认是0000。

进入系统设臵界面后，第一项就是安装与信号检测，机内已预臵了4个接收参数，这四个参数不可以修改，也不能添加其他参数。

按左右键可以选择这四个参数，按下确认键后，信号强度栏会有信号显示，红色的信号条有相应的百分数，这就证明高频头与接收机连接良好。

此时可以调整天线的方位和仰角了，即在原95°E卫星的位臵方位角向西转3°左右，仰角向下调1°，就可找到信号，细调直至信号强度和信号质量条由红变绿，且二者的数值最大，就说明已经对准卫星，此时将天线固定即可。

中星9号户户通电视节目表（户户通三代机）中星九号户户通天线的安装和开通户户通卫星天线以最低成本、最快速度、最有效方式，迅速在全国各地传播开来，得到人们认可。

但是很多人不会安装，接下来就说说如何安装户户通卫星天线。

设备：1.户户通卫星天线一套2.电视机一：安装设备：1.组装天线与安装高频头：把天线和高频头按照说明书安装连接好（锅体一般让卖家帮忙按好，包括仰角）。

2.将机顶盒与电视机之间的A V音视频线连接好后，打开电视机，调整到A V视频输入状态，如果连接正确，打开机顶盒应该能看到开机画面。

3.调整天线仰角及方位角：仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度；方位角：正南偏西。

二：设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。

2、输入密码“9999”。

3、在“系统设置”界面中选择“安装与信号检测”（默认已经选择），按遥控器的“确认”键两次。

站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的（建议转动的速度慢于手表秒针的速度）。

转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。

4、网络连接设置。

IP设置：114.251.156.067，端口设置:4567或04567。

5、区域编码设置为本地身份证号前六位。

6、关闭机顶盒电源，插入移动电话卡和智能卡，再开机。

7、选择系统设置中“基站信息”，按确认。

8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。

9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。

10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。

11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待…”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。

中星9号平板天线安装与调试视讯通科技设备有限公司为广大客户花最少的时间来调试安装中星九号卫星天线，特此制作成一套“鹦鹉式”的中星9号图文安装教程，供热心烧友参考安装使用，若有不明之处请来电咨询！我们将尽全力为烧友解决安装中遇到的重重困难。

注：我们早期平板天线包装是一流的！2009年新客户订购的中九套装包装均有改装！注：后期生产的25平板天线有些省去了“V”形片，为安装减少了步骤。

注意：这里的偏角只是针对深圳地区的用户所演示，外地的用户必须根据当地的纬度来计算，具体计算请参考：（整体方位角是在西南，初装者最好先识别好自家的安装条件是否允许）/Article/436.html注意：广东省的用户平板天线与水平面的夹角大约是36-42°之间调整容易对好卫星，外地客户天线仰角根据当地纬度计算，越往北移的客户天线的仰角越大（也就是说平板天线的朝向越低）。

注：待以上步骤做到万无一失的时候，接上数据线，进入系统设置，选择安装与信号检测并按下OK键盘，当信号强度和信号质量就会变成绿色（如下）。

当出现绿色指示时，证明平板天线完全对好中星9号卫星，此时选择自动扫描即可搜索到45套电视节目和43套广播电视节目，退出便可收看！中星9号卫星电视天线：一次性投入，以后永远不缴费，这是国家广播电视总局规定的村村通卫星电视节目永久免费！图象非常清晰，比有线电视的还清楚，因为是直播卫星，无需中转直接播放，目前只能收到45套节目省市卫视和43套广播节目（日后一定会增加频道的，因为有18个转发器目前闲置中，只用了其中4个转发器。

25公分平板天线采用的是“中国直播卫星”标准天线，直径只有25CM，非常适合城区郊区城乡安装，安装快捷，携带方便！中星九号接收器：采用的是“中国卫星直播”认证权威的专用接收器，有序列号（以后升级都凭这个）。

安装方法：中星九号卫星天线安装非常简单，只要确保你家正南方向无大型建筑物都可自行安装，非常简单。

中九卫星调试6月9日，“中星9号” 广播电视直播卫星成功发射；6月20日，经4次变轨，卫星成功定点于东经92.2度赤道上空；7月3日晚，“中星9号” 广播电视直播卫星在轨测试完成，并正式开始提供服务运营。

中国直播卫星产业大幕就此拉开。

随着我国直播卫星的投入运营，用于接收直播卫星电视的设备在我国城乡悄然兴起，对国民来说可谓新生事物也，尤其是偏远的农村更是如此，为了使更多的农民朋友能够接受这一新生事物，机器拿回来后能在不求广电人员的情况下，自己动手快速将天线安装调试好，并收到高质量的清晰电视节目，笔者现以湖南航天卫星通信科技有限公司生产的WTD-198J卫星直播系统“村村通”机顶盒，在新疆石河子东经85.2 7度，北纬44.9度的一个偏远小镇沙门子135团为例，介绍天线的调试方法，仅供参考。

天线装配好以后，一定要选择合适的地方进行安装，天线的底座要水平放置，不得倾斜，天线前方不得有高大障碍物遮挡，尤其是高纬度地区更因注意，因为卫星高度角（天线仰角）较小距离卫星较远，信号相对较弱。

选择好安装地点以后，在安装天线之前还应做好以下工作。

一、 LNB电缆的连接根据天线与接收机之间的距离选择长度合适的同轴电缆，将电缆两头分别剥去0.5厘米左右，露出中间的铜芯线，注意：外面的铜丝网线必须剥尽，以免发生短路而损坏机器，将F头插入电缆内，用钳子夹紧固定箍即可，如图1所示。

此主题相关图片如下：img2082390.jpg然后将电缆一头安装在天线的高频头上，另一头安装在接收机天线信号输入端口上。

这时打开接收机电源，按压遥控器上的’菜单键”，选择“系统设置”输入用户密码0000，按“确认键”，进入“系统设置”选项中的“安装与信号检测”后，再按“确认键”，若电缆连接正确，则可以看到“信号强度”栏中有红色的百分比进度条显示，如图2所示。

此主题相关图片如下：img2571.jpg。

卫星电视接收天线的调试摘要：卫星电视接收天线是有线电视前端的重要组成部分，卫星电视接收天线的精准调整，关系到整个有线电视系统的稳定运行。

本文理论结合实践重点介绍了卫星电视接收天线调试参数的计算、调试方法、技巧及注意事项等。

关键词：卫星电视接收天线参数计算调试卫星电视接收天线(以下简称“天线”)是有线电视前端重要组成部分，主要用于接收卫星电视节目信号，其原理是利用电波的反射原理，将电波集焦后，辐射到馈源上的高频头，然后通过馈线将信号传送到卫星接收机并解码出广播电视节目。

卫星电视接收天线的精准调整，关系到整个有线电视系统的稳定运行。

一、天线调试参数的计算(一)接收地点：昆明市晋宁县（东经102°58'，北纬24°68'）,接收中星6B（115.5°E）为例。

(二)卫星电视节目参数：卫星电视节目参数可到、、等网站查询并打印。

(三)方位角、仰角、极化角：天线的方位角、仰角、极化角是天线调试时的重要参数,其计算公式如下：方位角Az仰角EL极化角PP = tg-1[sin(ψ站-ψ星)/tgθ站]ψ站为接收站的经度角，ψ星为卫星位置经度角（东经为正角，西经为负角），θ站为接收站的纬度角（北纬为正角，南纬为负角）,我国地处北半球，则用北半球计算公式。

通过上述公式计算得：中星6B方位角为151.22°，仰角为57.70°,极化角为25.95°。

方位角小于180°则是正南偏东，反之正南偏西,所以中星6B方位角是正南偏东28.78° (180°-151.22°=28.78°）；极化角为正值时，高频头顺时针转动相应的度数，反之逆时针转动。

以上参数均为理论计算值，虽具有较强的指导性，但在实际调试过程中，还应结合实际情况进行细调。

为了快速并准确的计算出天线的方位角、仰角、极化角，个人建议到网上下载《寻星计算程序》。
