51透镜公开课 ppt课件

• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/12/24Fra bibliotek一、凸透镜和凹透镜
透镜
凸透镜:
中间厚 边缘薄
凹透镜:
中间薄 边缘厚
透镜的纵剖面:
一、凸透镜和凹透镜
给透镜分类
A
B CD E F
属于凸透镜的是（ A C D ）
属于凹透镜的是（ B E F ）
二、透镜的主光轴和光心
1．主光轴：通过两个球面球心的直线。 2．光心：光心是透镜的中心，
通过光心的光线穿过透镜时不改变方向。
光心
主光轴
O
C1
C2
2020/12/2
7
二、透镜的主光轴和光心
1．主光轴：通过两个球面球心的直线。 2．光心：光心是透镜的中心，
通过光心的光线穿过透镜时不改变方向。
光心
主光轴
O
C1
C2
2020/12/2
8
三、凸透镜
焦点
F
主光轴
O
f
焦距
1、凸透镜对光有会聚作用，也叫会聚透镜。
2020/12/2
15
规范的操作步骤
1、使太阳光正入射凸透 镜。
2、用一张纸放在凸透镜 后，来回移动白纸，使白 纸上出现的光斑最小、最 亮，此光斑所在位置为焦 点位置。
3、用刻度尺测出光斑到 凸透镜的距离，即为焦距。
2020/12/2
16
实验室测焦距法
1、使平行光源的平行光 正入射凸透镜。
2、前后移动光屏，使光 屏上出现的光斑最小、最 亮，此光斑所在位置为焦 点位置。
透 镜

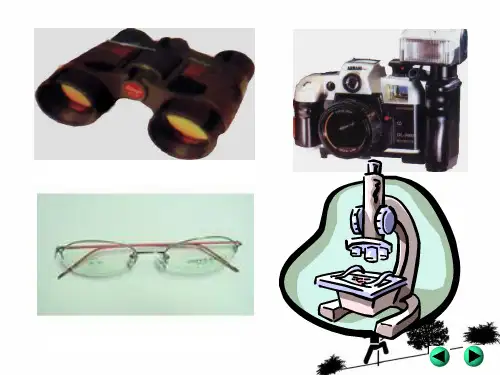

我们身边的透镜
眼镜片上的透镜
照相机上的透镜
202投0/12影/2 机里的透镜
显微镜上的透镜 2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
6.凸透镜对光线有 会聚 作用，实质是使通
过凸透镜的光线向 靠近主光轴的方向偏折；
凹透镜对光线有
作发用散，实质是使通
过凹透镜的光线向
主远光离轴的方向偏折。
2020/12/2
23
凸透镜的两个焦点
O
F
主光轴
2020/12/2
24
凸透镜的两个焦点
F O
2020/12/2
主光轴
返回
25
2、焦点：平行于主轴的平行光通过凸透镜后会聚
于一点。
3、凸透镜的焦距：焦点到光心的距离。
2020/12/2
9
三、凸透镜
焦点
F
F
主光轴
O
f
f
焦距
焦距
1、凸透镜对光有会聚作用，也叫会聚透镜。
2、焦点：平行于主轴的平行光通过凸透镜后会聚
于一点。
3、凸透镜的焦距：焦点到光心的距离。
2020/12/2
10
回忆之前学习的知识，讨论问题。
1．如果给你提供小灯泡和凸透镜，如何 获得平行光？
2020/12/2
11
回忆之前学习的知识，讨论问题。
1．如果给你提供小灯泡和凸透镜，如何 获得平行光？
2020/12/2
F O
主光轴
12
回忆之前学习的知识，讨论问题。
1．把小灯泡放到凸透镜的焦点处，根据 光路的可逆性，小灯泡发出的光经过凸透镜 后变为平行光。
F O
2020/12/2
主光轴
13
FA O
主光轴
凸透镜对的光会聚作用实质是让穿过凸透镜的 光向靠近主光轴的方向偏折。
2020/12/2
14
想一想
2．太阳本身就是一个巨大的光源，当太阳光
射到地面时，我们就可以把它看做平行光。如何利 用太阳光找到凸透镜的焦点并且粗测焦距呢？
工具：凸透镜， 白纸，刻度尺
F O
凹透镜对的光发散作用实质是让穿过凹透镜的 光向远离主光轴的方向偏折。
小结：
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距； 3．透镜对光线的作用：
凸透镜对光线有会聚作用, 又叫会聚透镜。 凹透镜对光线有发散作用, 又叫发散透镜。
2020/12/2
21
练习：
1．凸透镜与凹透镜：中间 厚 ，边缘 薄 的 透镜称为凸透镜；中间 薄 ，边缘 厚 的透 镜称为凹透镜。
3、用刻度尺测出光斑到 凸透镜的距离，即为焦距。
2020/12/2
17
四、凹透镜
虚焦点
F O
1、凹透镜对光有发散作用，也叫发散透镜。 2、虚焦点：平行于主光轴的光线通过凹透镜后发 散，经透镜的光线的反向延长线相交于主光轴上的 一个点，叫虚焦点
五、凹透镜
F
F
O
f
f
焦距
3、凹透镜的焦距：虚焦点到光心的距离。
2.光心是透镜的中心，凡是通过该点的光， 其传播方向 不变 。 3. 平行 于主光轴的光通过凸透镜后会聚 于凸透镜的焦点。经过凸透镜焦点的光通过 凸透镜后平行于 主光轴出射。
2020/12/2
22
练习：
4． 焦点 到透镜 光心 的距离叫做焦距。
5.平行于主光轴的光线经凹透镜折射后光线 的 反向延长线 会聚在主光轴上的点叫凹透 镜的 虚 焦点。
