2018年中考必考知识点——物理电与磁、信息的传递

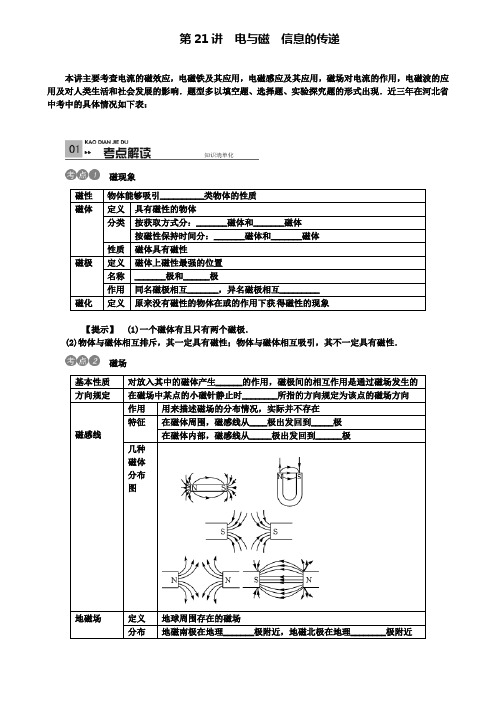

第21讲电与磁信息的传递本讲主要考查电流的磁效应，电磁铁及其应用，电磁感应及其应用，磁场对电流的作用，电磁波的应用及对人类生活和社会发展的影响．题型多以填空题、选择题、实验探究题的形式出现．近三年在河北省中考中的具体情况如下表：磁现象磁性物体能够吸引__________类物体的性质磁体定义具有磁性的物体分类按获取方式分：_______磁体和_______磁体按磁性保持时间分：_______磁体和_______磁体性质磁体具有磁性磁极定义磁体上磁性最强的位置名称_______极和______极作用同名磁极相互_______，异名磁极相互_________磁化定义原来没有磁性的物体在或的作用下获得磁性的现象【提示】(1)一个磁体有且只有两个磁极．(2)物体与磁体相互排斥，其一定具有磁性；物体与磁体相互吸引，其不一定具有磁性．磁场基本性质对放入其中的磁体产生______的作用，磁极间的相互作用是通过磁场发生的方向规定在磁场中某点的小磁针静止时________所指的方向规定为该点的磁场方向磁感线作用用来描述磁场的分布情况，实际并不存在特征在磁体周围，磁感线从____极出发回到_____极在磁体内部，磁感线从_____极出发回到______极几种磁体分布图地磁场定义地球周围存在的磁场分布地磁南极在地理_______极附近，地磁北极在地理________极附近磁偏角最早由我国宋代学者____________记述【提示】(1)磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致．(2)磁感线是封闭曲线，它不会相交．(3)磁感线有疏密，磁感线的疏密程度表示磁场的强弱．电生磁奥期特实验现象结论_________周围存在磁场，磁场方向跟_______有关通电螺线管的磁场分布通电螺线管周围的磁场跟_________磁体的磁场相似判定安培定则：用右手握螺线管，让四指指向螺线管中_______________，则大拇指所指的那端就是螺线管的_____极结构内部插入______的通电螺线管原理电流的______效应实验探究电磁铁磁性强弱与什么因素有关因素探究方法_________法_________法（电磁铁的强弱可通过吸引铁钉的多少来判断）结论匝数一定时，通过的______越大，磁性越强；电流一定时，_______越多，磁性越强优点磁性有无可以通过__________来控制磁性强弱可以通过线圈中__________和___________来控制磁极方向可以由电流方向和线圈绕向来控制应用：电磁继电器实质利用电磁铁来控制工作电路的一种开关工作原理图作用利用_________、弱电流控制__________、强电流工作电路【提示】电磁铁的铁芯用铁而不用钢制作的原因：铁磁化后磁性容易消失，可方便地控制电磁铁磁性的有无；钢磁化后磁性不易消失，无法控制电磁铁磁性的有无．3．磁场对通电导线的作用内容通电导体在磁场中要受到______的作用产生条件(1)有磁场（2）导线有电流通过影响力的方向因素（1）__________的方向（2）__________的方向影响导体运动快慢的因素（1）__________的大小（2）__________的强弱应用电动机磁生电内容________电路中的______导体在磁场中做运动时，导体中产生_______的现象叫做电磁感应现象产生条件（1）________电路（2）导体做______________运动影响感应电流方向因素（1）________的方向；（2）_______的方向影响感应电流大小因素（1）导体运动的_________；（2）_________的强弱应用发电机2.发电机和电动机发电机电动机原理_____________________ ____________________结构_________和__________（线圈和磁极）示意图能的转化______能转化为______能_______能转化为________能实质电源用电器区分关键电路中无电源电路中有电源【提示】(1)电动机的换向器：当线圈刚转过平衡位置时，就自动改变线圈中的____________．(2)我国电网以交流供电，电压为220 V，频率为50 Hz.信息的传递1．电话组成话筒：_______信号变成______信号听筒：_______信号变成______信号通信方式模拟通信：使用_______信号的通信方式数字通信：使用_______信号的通信方式【提示】移动电话是靠电磁波来传递信息的．2．电磁波产生当导体中有________迅速变化的电流时，就会在空间激起电磁波传播电磁波_____在真空中传播真空中电磁波传播速度约为_______m/s波速c＝____________分类长波、中波、短波、微波、红外线、可见光、紫外线、X射线、γ射线应用广播、电视、移动通信3.信息之路微波通信靠________________转接信号卫星通信用通信卫星做微波中继站的通信方式光纤通信激光在光导纤维中传播来传递信息的方式网络通信利用因特网实现资源共享和信息传递【提示】(1)用3颗同步卫星就可以实现全球通信．(2)目前使用最频繁的网络通信形式是电子邮件．命题点1 安培定则(2018·河北)小明自制了一个带有电磁铁的木船模型(如图所示)．将它放入水中漂浮，船头指向东．闭合开关S，电磁铁的A端为________极；电磁铁由于受到________的作用，船头会指向________．安培定则中共涉及三个方向：①电流方向；②线圈绕向；③磁场方向．关于这方面的考查，一般是直接或间接告诉其中的两个，利用安培定则来确定第三个方向．1．(2018·临沂)下列各图中，小磁针静止时N极指向正确的是( )2．(2018·黄石)如图所示，开关闭合后，位于螺线管附近的小磁针N极指向如图，请在螺线管上画出导线的绕向．3．(2018·石家庄内四区模拟)如右图所示，电磁铁附近的小磁针处于静止状态，则电磁铁的A端是________极，小磁针的右端是________极．当滑动变阻器的滑片向a端滑动时，电磁铁的磁性将________(填“增强”“不变”或“减弱”)．命题点2 电磁铁电磁继电器(2018·湖州)连接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究()A．电流的有无对电磁铁磁场有无的影响B．电流方向对电磁铁磁场方向的影响C．电流大小对电磁铁磁场强弱的影响D．线圈匝数对电磁铁磁场强弱的影响电磁铁磁性强弱与电流大小、线圈匝数的多少、有无铁芯有关，探究与什么因素相关，其他因素不变，运用了控制变量法．4．(2018·遂宁)如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是( )A．电压表示数变大，电流表示数也变大B．电压表示数变小，电流表示数也变小C．螺线管上端是N极，弹簧测力计示数变小D．螺线管上端是S极，弹簧测力计示数变大5．(2018·唐山路北二模)如图是一种温度自动报警器原理，当温度升高到报警温度时，电磁铁________(填“有”或“没有”)磁性，电铃响，发出报警信号，此时螺线管的上端是________极．6．(2018·宿迁)如图是小华设计的一种节能电梯工作原理图，R是一个力敏电阻，当电梯上无人时，力敏电阻受到的压力变小，阻值变大，电磁铁的磁性变________，触点3与触点________(填“1”或“2”)接触，电动机的转速变小，电梯变慢，从而达到节能的目的．命题点3 电磁感应现象(2018·河北)如图所示的闭合电路中，铜棒ab静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针________(填“会”或“不会”)偏转；让铜棒ab向右缓慢运动时，灵敏电流计的指针偏转的角度较小；快速运动时，指针偏的角度较大．这说明感应电流的大小与________________________有关，____________(填“动圈式话筒”或“动圈式扬声器”)是应用电磁感应原理制成的．产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线的运动，感应电流的方向与磁场方向和导体运动方向有关；感应电流的大小与磁场强度和导体切割磁感线速度等因素有关．在探究过程中要注意控制变量．7．(2018·保定二模)下列电器中，利用电磁感应原理工作的是( )A．电动机 B．发电机 C．电烙铁 D．电灯8．(2018·茂名)如图所示是手摇发电机模型，下列说法中正确的( )A．它是利用电磁感应原理发电的B．它是利用通电导体在磁场中受力原理发电的C．发电时，线圈在磁场中运动不切割磁感线D．灯泡发光的亮暗与手摇转盘转动快慢无关命题点4 电动机和发电机(2018·烟台)如图为电动机和发电机模型，其中图________(填“甲”或“乙”)为电动机模型，其工作原理是______________________________；电动机工作时，能够使线圈平稳、连续不停地转动下去是靠________实现的．电动机是“通电则转动”，所以电动机原理的研究装置有“电源”无“电流表”；而发电机是“能够发电”，需要“显示电流”，所以发电机的研究装置有“电流表”无“电源”．9．(2018·乐山)如图所示的家用电器中，利用电动机原理工作的是( )A．电饭锅B．电风扇C．笔记本电脑 D．动圈式话筒10．(2018·鄂州)如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．下列说法正确的是( )A．实验装置中的甲装置产生的现象在生活中的应用是电动机B．实验装置中的乙装置的原理是电磁感应现象C．实验装置中的乙装置把机械能转化为电能D．如果回路均为超导材料制成，且导体ab与cd之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失一、选择题1．(2018·河北改编)下列物理学的研究成果与安培有关的是( )A．发现光的色散B．测出大气压的值C．发现电流的磁效应D．判断通电螺线管的磁极性跟电流方向的关系2．(2018·安徽)一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后( )A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右3．(2018·北京)若假想地磁场是由地球内部一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是( )4．(2018·成都)如图所示，为发电机的工作原理图，下列说法中正确的是( )A．发电机的基本原理是通电导体在磁场中受力的作用B．发电机的基本原理是电磁感应C．线圈在转动过程中，感应电流的大小不变D．线圈在转动过程中，感应电流的方向不变5．(2018·成都)关于电磁波与信息技术，下列叙述正确的是( )A．电磁波只能用于通信B．电磁波的应用对人类有利无害C．手机既能发射电磁波也能接收电磁波D．卫星通信不需要利用电磁波传递信息6．(2018·临沂)如图所示的充电鞋垫，由一个传动系统利用脚跟落下的能量驱动磁性转子旋转，线圈产生电流，给鞋面上的充电电池充电，充电电池可以通过USB接口对手机充电，下述实验与充电鞋垫工作原理相同的是( )A.风车转动时电流表指针偏转B.闭合开关后线圈转动C.旋转启动钥匙后用电器工作D.闭合开关后铁钉吸引大头针7．(2018·武汉)关于电磁波，下列说法错误的是( ) A．收音机、电视机和移动电话都是靠电磁波来传递信息的B．跟水波类似，电磁波也有自己的频率、波长和波速C．真空中电磁波的波速约为30万千米每秒D．微波炉内的微波是一种波长很长、频率很低的电磁波8．(2018·资阳)关于下列各图说法错误的是( )A．信鸽能从2 000 km以外的地方飞回家里，主要是靠地磁场来导航B．丹麦物理学家奥斯特给导线通电时，下方的磁针发生偏转，证实了电流的周围存在着磁场C．磁悬浮列车的车厢和铁轨上分别安放着磁极相对的磁体，由于磁极间的相互作用，列车在铁轨上方几厘米的高度飞驰D．课间操时教室墙上的扬声器发出悠扬的声音是把声信号转换成电信号9．(多选)(2018·河北模拟)如图所示，对下列甲、乙、丙、丁四幅图解释合理的是( )A．甲：磁场能产生电流B．乙：闭合开关，小磁针N极向右偏转C．丙：这个装置的实验原理，应用于制造电动机D．丁：电流相同时，线圈的匝数越多，电磁铁磁性越强10．(多选)(2018·威海)电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点．当出现超载情况时，电铃将发出报警声，电梯停止运行．下列说法正确的是( )A．电梯工作时电磁铁的上端为N极B．电磁铁磁性的强弱与电流的大小有关C．电梯未超载时动触点K与静触点B接触D．电梯超载时报警说明压敏电阻的阻值随压力增大而减小11．(多选)(2018·潍坊)如图所示，电源、滑动变阻器与螺线管相连．闭合开关，在螺线管的右端放置一个小磁针，小磁针静止时N极水平向右．则( )A．电源左端为正极B．电源右端为正极C．滑动变阻器的滑片P向左移动，通电螺线管的磁性增强D．滑动变阻器的滑片P向右移动，通电螺线管的磁性增强二、填空题12．(2018·临沂)通过两年的物理学习，相信聪明的你一定学到了很多物理知识，还知道了很多物理学家及他们对物理学做出的贡献．如：奥斯特发现了____________________，首次揭示了电和磁的联系；法拉第发现了____________现象，进一步揭示了电与磁的联系，开辟了人类的电气时代．13．(2018·厦门)“臣心一片磁针石，不指南方不肯休”，表达了文天祥强烈的爱国精神．地磁场的________极在地球的南极附近，诗句中指向南方的应是磁针石的________极．14．(2018·内江)在电磁波谱中，有无线电波、红外线、可见光、紫外线、Χ射线和γ射线等，其中，波长最长的是____________，频率最高的电磁波在真空中传播的速度为________m/s.15．(2018·石家庄长安区模拟)如图所示，通电螺线管的上方有一个静止的小磁针，轴线上右边的圆圈表示闭合电路中一部分导体的横截面，由图可知通电螺线管的d端为________极，导线的a端应接电源的________极，闭合电路的这部分导体分别向“1”“2”“3”“4”四个方向运动时，沿________方向运动能产生感应电流．16．(2018·石家庄检测)如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，电源的右端为________极；若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计的示数将________(填“增大”“减小”或“不变”)．三、作图题17．(2018·泰安)在图中，根据小磁针静止时指向，在对应位置标出通电螺线管N极和电源“＋”极．18．(2018·乌鲁木齐)请在图中用箭头标出放在P点的小磁针静止时N极所指的方向．四、实验探究题19．(2018·河北模拟)小明利用如图所示的实验装置探究电与磁之间的关系，实验中观察得到的现象记录如下表．次数 1 2 3 4 5开关断开闭合闭合闭合闭合磁场方向上N下S 上N下S 上N下S 上S下N 上S下N铜棒AB 左右运动左右运动上下运动左右运动上下运动电流表指针不偏转偏转不偏转偏转不偏转(1)实验中，通过观察________________________判断电路中是否产生感应电流．(2)比较实验1、2可知，导体中产生感应电流的一个条件是________________．(3)经过分析还可以得出，产生感应电流的条件是_____________________________________________．(4)用这个实验原理可以制成________(填“电动”或“发电”)机．20．(2018·昆明)在探究通电螺线管外部磁场的实验中，采用了图甲所示的实验装置．(1)当闭合开关S后，小磁针________(填“会”或“不会”)发生偏转，说明通电螺线管与小磁针之间通过________发生力的作用．(2)用铁屑来做实验，得到了图乙所示的情形，它与________磁铁的磁场分布相似．为描述磁场而引入的磁感线________真实存在的．(3)为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况．实验说明通电螺线管的磁极极性只与它的____________有关，且这个关系可以用________________判断．(4)闭合开关S，通电螺线管周围的小磁针N极指向如图丙所示，由图可知：在通电螺线管外部，磁感线是从________极发出，最后回到________极．21．(2018·厦门)如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变．(1)如图甲所示，电流计指针不偏转，这是因为导体ab________________________．(2)如图乙所示，电流计指针也不偏转，这是因为________________．(3)如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有____________．(4)分析比较如图四个实验现象，可以初步得出产生感应电流的条件：____________的部分导体，在磁场中做____________运动．参考答案考点解读考点1 铁、钴、镍天然人造软硬南(S) 北(N) 排斥吸引磁体电流考点2 磁力北极N S S N 北南沈括考点3 1.通电导体电流的方向条形电流的方向N 2.铁芯磁控制变量转换电流线圈匝数电流的通断电流大小线圈匝数低压高压 3.力电流磁感线电流磁场闭合一部分切割磁感线感应电流考点4 1.闭合切割磁感线磁感线导体运动快慢磁场 2.电磁感应现象磁场对电流的作用定子转子机械电电机械电流方向考点5 1.声电电声模拟数字 2.方向、大小可以3×108λf 3.微波中继站各个击破例1 S 地磁场北例2 B 例3 不会导体切割磁感线的速度动圈式话筒例4 甲通电线圈在磁场中受力转动换向器题组训练 1.A 2. 3.南(S) 北(N) 增强 4.C 5.有N 6.弱 1 7.B 8.A 9.B10．D整合集训1．D 2.D 3.B 4.B 5.C 6.A 7.D 8.D 9.BCD 10.BD 11.AD 12.通电导体周围存在磁场电磁感应13.N(北) S(南) 14.无线电波3×10815.S 负1、3 16.正增大17.18.19.(1)电流表指针是否偏转(2)电路是闭合的(3)闭合电路的部分导体，在磁场中做切割磁感线运动(4)发电20.(1)会磁场(2)条形不是(3)电流方向右手螺旋定则(4)N S 21.(1)没有做切割磁感线的运动(2)没有闭合开关(3)切割磁感线(4)闭合电路切割磁感线2019-2020学年物理中考模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

第21讲 电与磁 信息的传递本讲主要考查电流的磁效应，电磁铁及其应用，电磁感应及其应用，磁场对电流的作用，电磁波的应出现．磁现象磁体【提示】 (1)一个磁体有且只有两个磁极．(2)物体与磁体相互排斥，其一定具有磁性；物体与磁体相互吸引，其不一定具有磁性．磁场【提示】(1)磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致．(2)磁感线是封闭曲线，它不会相交．(3)磁感线有疏密，磁感线的疏密程度表示磁场的强弱．电生磁2．电磁铁及其应用【提示】 电磁铁的铁芯用铁而不用钢制作的原因：铁磁化后磁性容易消失，可方便地控制电磁铁磁性的有无；钢磁化后磁性不易消失，无法控制电磁铁磁性的有无．磁生电．(2)我国电网以交流供电，电压为220 V，频率为50 Hz.信息的传递【提示】移动电话是靠电磁波来传递信息的.真空中电磁波传播速度约为_______m/s3.信息之路（2）目前使用最频繁的网络通信形式是电子邮件.命题点1 电流磁效应及应用(2018·铜仁)如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将( )A．向左偏转B．向右偏转C．仍然静止D．无法判断点拨：由安培定则判断出通电螺线管的磁极，根据小磁针在磁场中静止时N极的指向与磁场方向相同判断小磁针的偏转情况．1．(2018·毕节)如图所示，GMR是巨磁电阻(其电阻在磁场中随磁性的增强急剧减小)，当开关S1、S2都闭合时，电磁铁附近的小磁针处于静止状态，则小磁针的A端为______极；当滑片P向右滑动时，电磁铁的磁性____(填“增强”“减弱”或“不变”)，指示灯的亮度____(填“变亮”“变暗”或“不变”)．2．(2018·六盘水)如图所示，当电源开关闭合后，发现小磁针的北极向____(填“左”或“右”)偏转，这说明通电螺线管周围存在____．同时发现可移动的A、B两螺线管相互____(填“靠近”或“远离”)．3．(2018·遵义)如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是( )A．当温度低于90 ℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90 ℃时，报警装置就会响铃，同时红灯亮C．当温度达到90 ℃时，报警装置就会响铃，同时红灯亮D．当温度达到90 ℃时，报警装置就会响铃，同时绿灯亮4．(2018·孝感)张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，如图所示，下列说法错误的是( )A．滑片P向右滑动，电磁铁的磁性减弱B．电磁铁能吸引的大头针越多，表明它的磁性越强C．电磁铁A、B的上端均为S极D．该实验可以探究电磁铁磁性的强弱与匝数多少的关系命题点2 发电机和电动机(2018·安顺)如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光．下列四图中与这一过程的工作原理相同的是( )A B C D发电机原理：闭合电路中一部分导体在磁场中做切割磁感线运动，即发电机的原理图中没电源，有电源的实验装置图不是发电机的原理图．5．(2018·毕节)下面四幅图中反映电动机工作原理的是( )A B C D6．(2018·成都)如图所示，为发电机的工作原理图，下列说法中正确的是( )A．发电机的基本原理是通电导体在磁场中受力的作用B．发电机的基本原理是电磁感应C．线圈在转动过程中，感应电流的大小不变D．线圈在转动过程中，感应电流的方向不变7．( 2018·乐山)如图所示的家用电器中，利用电动机原理工作的是( )A.电饭锅B.电风扇C.笔记本电脑D.动圈式话筒命题点3 电磁作图(2018·黔西南)如图所示，根据信息，标出电源“＋”、“－”极和小磁针的“N”极．能用活、用准右手螺旋定则，就可以解决电磁学中的许多实际问题．右手螺旋定则：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极．8．(2018·黔南)将图中的电磁铁连入你设计的电路中(在虚线框内完成)，要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针静止时，其N、S极如图所示．9．(2018·贵阳)如图所示，是小磁针的一端靠近条形磁体S极静止时的情景，请在图中的括号内标出小磁针的N、S极，并用箭头标出条形磁体外部磁感线的方向．10．(2018· 黔东南)如图所示，是小磁针静止时的指向，请标出通电螺线管的磁极和电源的“＋”、“－”极．命题点4 电磁波(2018·贵阳)随着大数据产业的发展，贵阳市逐步进入全城免费WiFi( 无线局域网)时代，市民可在城区内用智能手机与互联网免费连接，手机接收的网络信息是通过( )A．电磁波传递B．铜质导线传递 C．声波传递 D．高压线传递广播、电视、移动通信、卫星都是用电磁波传递信息的．电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播．注意对比，通常听到的声音是通过空气这种介质传播的．11．(2018·德州)“五一”期间，爸爸开车和小华从济南到德州的中国太阳谷旅游，为了准确到达目的地，路上爸爸打开了GPS全球定位仪(如图甲所示)．在中国太阳谷(如图乙所示)小华亲身感受到了太阳能的广泛应用．关于GPS全球定位仪和太阳能，下列说法正确的是( )A．GPS全球定位仪通过超声波实现定位功能，太阳能属于不可再生能源B．GPS全球定位仪通过电磁波实现定位功能，太阳能属于不可再生能源C．GPS全球定位仪通过超声波实现定位功能，太阳能属于可再生能源D．GPS全球定位仪通过电磁波实现定位功能，太阳能属于可再生能源12．(2018·遵义)关于能源、信息和材料，下列说法正确的是( )A．我国的北斗卫星导航系统是利用超声波来传递信息的B．二极管、三极管使用了硅、锗等半导体材料C．随着科技发展，将来可以制造出不消耗能量而不停对外做功的机器D．煤、石油、天然气等化石能源蕴藏较大，属于可再生能源命题点探究影响电磁铁磁性强弱的因素电磁探究常以填空题、选择题和实验探究题形式出现，考查内容是：电生磁、磁生电、螺线管磁场状况强弱与通电电流或匝数关系、影响电磁铁强弱因素、磁场对电流作用、电磁感应现象等．(2018·黔东南)为探究“影响电磁铁磁性强弱的因素”，小明用电池(电压一定)、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．(1)他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过__________________来显示电磁铁磁性的强弱，下面的实验也用这种方法的是____．A．认识电压时，我们可以用水压来类比B．用光线来描述光通过的路径C．把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动D．用斜面小车研究阻力对物体运动的影响(2)连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景．接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景．比较图甲和乙，可知____图中的电流较小，从而发现，通过电磁铁的电流越____(填“大”或“小”)，磁性越强．本实验中应用了转换法和控制变量法，利用电磁铁吸引大头针的多少来判断电磁铁磁性的强弱；如果知道电磁铁的磁性强弱与电流的大小和线圈匝数有关，要研究电磁铁磁性与其中一个量的关系，需要控制另一个量．(3)如果在铁钉周围放入小磁针，通电后小磁针的指向如图所示，由此可看出通电螺线管外部的磁场与______磁体的磁场相似．(4)小明改变绕在铁钉上的线圈(螺线管)中的电流方向，发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的______方向有关．(5)由安培定则可知：甲图中S闭合后，铁钉的上端为______极．一、选择题1．(2018·铜仁)地理的两极和地磁的两极并不重合，最早记录这一现象的人是( )A．沈括B．牛顿C．奥斯特D．法拉第2．(2018·黔南)某机器的能量流向如图所示，据此推理该机器可能是( )A．热机 B．电动机 C．发电机 D．电热水器3．(2018·南宁)在图所示的实验中，用来探究电磁铁磁性强弱与哪些因素有关的实验是( )A B C D4．(2018·广州)巨磁电阻(GMR)在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，S断开，A2有示数，电源电压恒定，则当S闭合时( )A．A2示数减小B．A2示数不变C．A1示数减小时，A2示数不变D．A1示数增大时，A2示数增大5．(2018·兰州)下列说法中，正确的是( )A．航空器材常采用密度大、强度高的合金材料B．用光年表示宇宙时间，用纳米量度分子大小C．卫星通信、移动通信都是利用电磁波传递信息D．化石能源、核能、水能、太阳能，都属于不可再生能源6．(2018·自贡)下列装置中是利用电磁感应工作的是( )A B C D7．(2018·鄂州)如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．下列说法正确的是( )A．实验装置中的甲装置产生的现象在生活中的应用是电动机B．实验装置中的乙装置的原理是电磁感应现象C．实验装置中的乙装置把机械能转化为电能D．如果回路均为超导材料制成，且导体ab与cd之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失8．(2018·安顺)如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极)．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端沿图示水平路线从A缓慢移到B.则下图中能反映弹簧测力计示数F随位置变化的是)A BC D二、填空及简答题9．(2018·南宁)如图是一款最新的无人驾驶汽车的原型图．汽车自动驾驶时测距所用的雷达传感器是利用________来了解周围的交通状况的，所用的汽油是属于__________(填“可再生”或“不可再生”)能源．10．(2018·泉州)如图所示，当开关闭合时，导线下方的小磁针会发生偏转，说明通电导体周围存在着磁场，这是丹麦著名物理学家______发现电流的____(填“热”“磁”或“化学”)效应现象．11．(2018·漳州)小梅把家里的小电风扇从插座上拔下，如图所示，将小灯泡与电风扇插头的两金属片相连接，用手快速拨动风扇叶片，发现灯泡发光．电风扇发电的原理是________，发电过程是把____能转化为电能．12．(2018·陕西)如图所示为一种温度自动报警器的原理图．图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连．当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生____，电铃响起，发出报警信号，电磁铁的a端____极．若将温度计上端的金属丝向下调整，则报警温度将____(填“升高”或“降低”)．13．(2018·铜仁)含有电动机的用电器已走进千家万户，同学们学习电动机一节后，相信你们对电动机有了新的了解．请问：电动机主要是利用什么原理制成的？请至少说出一个家用电器中使用电动机的实例．14．(2018·黔东南)盛夏的晚上，小明在房间感到很热，他打开电风扇，风吹到身上感到凉快．请你就上述过程提出两个物理问题，并解答．示例：问题：电风扇转动时能量是如何转化的？答：电能转化为机械能．问题1：________________________________答：___________________________________________________________________.问题2：______________________________答：________________________________________________________________________.三、作图题15．(2018·毕节)小磁针在如图所示的位置静止，请在图中标出通电螺线管的N极和电源正极．16．(2018·遵义)如图所示的电路中，滑动变阻器的滑片向B端移动时，通电螺线管的磁性减弱．a．根据上述要求，请用笔画线代替导线将电路补充完整；b．闭合开关后，小磁针静止时的位置如图所示，请把小磁针的北极(N极)涂黑．17．(2018·盐城)在图中根据静止小磁针(黑端是N极)的指向标出螺线管的N极，并画出螺线管的绕线．参考答案考点解读考点1 铁、钴、镍天然人造软硬南(S) 北(N) 排斥吸引磁体电流考点2 磁力北极N S S N 北南沈括考点3 1.通电导体电流的方向条形电流的方向N2．铁芯磁控制变量转换电流线圈匝数电流的通断电流大小线圈匝数低压高压3.力电流磁感线电流磁场考点4 1.闭合一部分切割磁感线感应电流闭合切割磁感线磁感线导体运动快慢磁场 2.电磁感应现象磁场对电流的作用定子转子机械电电机械电流方向考点5 1.声电电声模拟数字 2.方向、大小可以3×108λf 3.微波中继站各个击破例1 A 例2 B 例3题组训练 1.S(南) 减弱变暗 2.左磁场靠近 3.C 4.C5．C 6.B 7.B 8. 9.10.例4 A题组训练11.D 12.B实验突破例(1)吸起大头针的多少 C (2)甲大拓展训练(3)条形(4)电流(5)S整合集训1．A 2.B 3.D 4.D 5.C 6.D 7.D 8.C 9.电磁波不可再生10.奥斯特磁11.电磁感应机械12.磁性S 降低13．原理：利用通电导体在磁场中要受到力的作用．举例：电吹风、洗衣机、空调等．14.风扇对着人吹，为什么人感到凉快？电风扇转动时，加快了室内空气的流动，使人体表面汗液的蒸发加快，从而加快吸收人体更多的热量电风扇的扇页为什么能转动？通电线圈在磁场中受力转动15.16. 17.2019-2020学年物理中考模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

第21讲电与磁信息的传递磁现象磁性物体能够吸引__________类物体的性质磁体定义具有磁性的物体分类按获取方式分：_______磁体和_______磁体按磁性保持时间分：_______磁体和_______磁体性质磁体具有磁性磁极定义磁体上磁性最强的位置名称_______极和______极作用同名磁极相互_______，异名磁极相互_________磁化定义原来没有磁性的物体在或的作用下获得磁性的现象【提示】（1）一个磁体有且只有两个磁极（2）物体与磁体相互排斥，其一定具有磁性；物体与磁体相互吸引，其不一定具有磁性磁场基本性质对放入其中的磁体产生______的作用，磁极间的相互作用是通过磁场发生的方向规定在磁场中某点的小磁针静止时________所指的方向规定为该点的磁场方向磁感线作用用来描述磁场的分布情况，实际并不存在特征在磁体周围，磁感线从____极出发回到_____极在磁体内部，磁感线从_____极出发回到______极几种磁体分布图地磁场定义地球周围存在的磁场分地磁南极在地理_______极附近，地磁北极布在地理________极附近磁最早由我国宋代学者____________记述偏角【提示】（1）磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致（2）磁感线是封闭曲线，它不会相交（3）磁感线有疏密，磁感线的疏密程度表示磁场的强弱电生磁1电流的磁效应奥期特实验现象_________周围存在磁场，磁场方向跟_______有关结论通电螺线管的磁场分布通电螺线管周围的磁场跟_________磁体的磁场相似判定安培定则：用右手握螺线管，让四指指向螺线管中_______________，则大拇指所指的那端就是螺线管的_____极2电磁铁及其应用结构内部插入______的通电螺线管原理电流的______效应实验探究电磁铁磁性强弱与什么因素有关因素____法_________法（电磁铁的强弱可通过吸引铁钉的多少来判断）结论匝数一定时，通过的______越大，磁性越强；电流一定时，_______越多，磁性越强优点磁性有无可以通过__________来控制磁性强弱可以通过线圈中__________和___________来控制磁极方向可以由电流方向和线圈绕向来控制应用：电磁继电器实质利用电磁铁来控制工作电路的一种开关工作原理图作用利用_________、弱电流控制__________、强电流工作电路【提示】电磁铁的铁芯用铁而不用钢制作的原因：铁磁化后磁性容易消失，可方便地控制电磁铁磁性的有无；钢磁化后磁性不易消失，无法控制电磁铁磁性的有无3磁场对通电导线的作用内容通电导体在磁场中要受到______的作用产生条件1有磁场（2）导线有电流通过影响（1）__________的方向力的方向因素（2）__________的方向影响导体运动快慢的因素（1）__________的大小（2）__________的强弱应用电动机磁生电1电磁感应现象内容________电路中的______导体在磁场中做运动时，导体中产生_______的现象叫做电磁感应现象产生条件（1）________电路（2）导体做______________运动影响感应电流方向因素（1）________的方向；（2）_______的方向影响感应电流大小因素（1）导体运动的_________；（2）_________的强弱应用发电机2发电机和电动机发电机电动机原理_________________________________________结构_________和__________（线圈和磁极）示意图能的转化______能转化为______能_______能转化为________能实质电源用电器区分关键电路中无电源电路中有电源【提示】（1）发电机的换向器：当线圈刚转过平衡位置时，就自动改变线圈中的（2）我国电网以交流供电，电压为220V，频率为50H信息的传递1电话【提示】移动电话是靠电磁波来传递信息的2电磁波3信息之路信卫星通信用通信卫星做微波中继站的通信方式光纤通信激光在光导纤维中传播来传递信息的方式网络通信利用因特网实现资源共享和信息传递【提示】（1）用3颗同步卫星就可以实现全球通信（2）目前使用最频繁的网络通信形式是电子邮件命题点1对磁的理解下列关于磁场和磁感线的说法，正确的是A磁体周围存在着磁场B磁体周围存在着磁感线C磁感线就是磁场极方法归纳磁场是看不见，摸不着的，但确实是存在的，磁体正是通过磁场而相互作用的为了形象地描述磁场而引入的有方向的曲线，就是磁感线，磁感线能反映磁场的性质1关于磁体、磁场和磁感线，下列说法正确的是A铜、铁和铝都能够被磁体所吸引B磁感线是磁场中真实存在的曲线C磁体间的相互作用都是通过磁场发生的D物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向2为了判断一根铁棒是否具有磁性，小明进行如下四个实验，根据实验现象不能确定铁棒具有磁性的是命题点2电磁作图电磁铁和永磁体产生的磁场如图所示，请标出永磁体A 左端的磁极和电磁铁电源的“”、“－”极点拨：现根据磁感线的分布判断磁极，再根据磁极名称判断电源极性的方法：先指——让大拇指指向螺线管的N极，后标——根据四指弯曲方向标出螺线管中的电流方向，再确定——确定电源的正、负极1如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点处的磁场方向（用箭头表示）2请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极3在图中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线命题点3电磁铁及其应用学校教学楼里安装的应急照明灯，的直流低电压，的供电线路有电和停电时蓄电池、灯泡的工作状态分别是_____________________________________________方法归纳分析电磁继电器的工作原理可按如下步骤进行：控制电路工作情况→电磁铁磁性变化→衔铁动作方向→触点接触状况→工作电路工作情况1如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水容易导电），电路中A绿灯亮，红灯不亮B红灯亮，绿灯不亮红灯和绿灯都不亮2如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁具有磁性，此时电磁铁上端为______极，触点B与C________（填“接通”或“断开”），汽车启动命题点4区分电磁现象下列装置中，利用电磁感应原理工作的是点拨：电磁感应是磁生电，磁生电无电源，电生磁有电源1如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使磁体在线圈中来回运动，灯泡就能发光，这种手电筒电源的工作原理是A电磁感应B电流的磁效应C磁极间的相互作用D通电导体在磁场里受力运动的实验小梦想再利用此装置探究磁场对电流的作用，需要增加的器材是_____________命题点电与磁的探究电流的磁场、电磁铁磁性强弱的影响因素、磁场对电流的作用、电生磁的条件是电磁探究的热点内容；试题或再现课本相关实验，或以新载体进行考查在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数______（填“增加”或“减少”），说明电流越_____，电磁铁磁性越强（2）由图示情景可知，______（填“甲”或“乙”）的磁性强，说明电流一定时，___________，电磁铁磁性越强点拨：①实验中利用了转换法：通过“电磁铁吸引大头针多少不同”间接判断“电磁铁的磁性强弱不同”②实验中还利用了控制变量法：控制线圈匝数不变，移动滑动变阻器，改变电路中的电流，可研究电磁铁磁性强弱与电流大小的关系；将不同匝数的线圈串联，可以控制电流一定，研究电磁铁磁性强弱与线圈匝数的关系（3）观察下图中______与______两个电磁铁可知：当通过线圈的电流、线圈的匝数相同时，有铁芯的电磁铁磁性强（4）根据右手定则可判断出A铁钉的上端是电磁铁的______极（5）电磁铁吸引的大头针下端分散的原因是______________________一、选择题1如图是生活中常用来固定房门的“门吸”，它由磁铁和金属两部分组成该金属能被磁铁吸引，是因为可能含有以下材料中的锌2第一个发现电磁之间联系的科学家是奥斯特法拉第3在一次实验中，小宇连接了如图所示的电路，电磁铁的B 端有一个小磁针，闭合开关后，下列说法正确的是极B小磁针静止时，S极水平指向左向左端移动，电磁铁磁性增强D利用这一现象所揭示的原理可制成的设备是发电机4在探究“怎样产生感应电流”的实验中，蹄形磁体水平放置，如图所示，闭合开关，要使灵敏电流计的指针发生偏转，导体ab应水平向右运动竖直向下运动5在制作简单电动机的过程中，若要改变电动机的转动方向，可以A将电源的正负极对调B改变通电电流的大小C换用磁性更强的磁铁D增加电动机的线圈匝数机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）在使用时，将带有磁条的信用卡在/h时，电路中电流恰好为1A，电磁铁A刚好能吸下衔铁B，使油门C喷油进受到限制而控制车速，此时，R的阻值是________Ω11随着智能手机的普及，人们的聊天方式也不断推陈出新，微信就是时下流行的一款手机语音聊天软件，语音信息是利用手机通过一定频率的_________进行传播的由于智能手机的待机时间很短，因此需要经常充电，给电池充电是将电能转化成_______能12如图所示，是直流电铃的工作原理示意图．铃锤与衔铁一端固定，衔铁与弹性片相连，在自然情况下弹性片是和螺钉接触的．接通电源，电磁铁具有_________从而吸引衔铁，铃锤敲击铃碗发声，同时弹性片与螺钉_______导致断电，此时电磁铁释放衔铁，弹性片又和螺钉_________使电路通电，铃碗发声，如此往复循环13一考察队在森林里迷失了方向，他们拿出指南针定向，指针最终的指向如图所示，请在图中圈内填写“东”“西”“南”“北”位于磁场中：（1）通电后，cd段导线的电流方向________（填“由c到d”或“由d到c”）（2）cd段导线受磁场力的方向如图所示，在图中画出ab 段导线受磁场力的方向三、作图题15如图所示，小磁针保持静止，通电螺线管的磁性有无可以很方便地控制．请在图中标出通电螺线管的N、S极，标出电源正、负极，在虚线框内添加必要元件将电路补充完整四、实验探究题16在做“探究通电螺线管外部磁场的方向”的实验时，小明在螺线管周围摆放了一些小磁针1通电后小磁针的指向如图甲所示，由此可看出，通电螺管外部的磁场与_______磁体的磁场相似2小明改变螺线管中的电流方向，发现小磁针转动180°，南北极所指向发生了改变，由此可知：通电螺线管外部方向与螺线管中_________方向有关3由安培定则可知乙图中S闭合后，螺线管的上端为_______极17在探究“感应电流产生的条件”实验中（1）如图，a，b两接线柱间应接入_______（填“大”或“小”）量程的电流表（2）导体在磁场中运动时，电流表指针没有发生偏转，其原因可能是___________________（3）改正错误后继续实验，小王发现每次电流表指针的偏转角度不相同，于是他对影响感应电流大小的因素作以下猜想：猜想一：与导体切割磁感线运动的速度大小有关；猜想二：与磁场的强弱有关；猜想三：与导体的匝数有关为了验证猜想三，他设计的方案是：分别让两个匝数不同的线圈，在如图所示的磁场中水平向左运动，观察电流表指针的偏转角度请对此方案作出评价，指出存在的主要问题是___________________________请你说出小王最终如何判断猜想三是否正确，_________________________________________参考答案第21讲电与磁信息的传递考点解读考点1铁、钴、镍天然人造软硬南S北N排斥吸引磁体电流考点2磁力北极NSSN北南沈括2铁芯磁控制变量转换电流线圈匝数电流的通断电流大小线圈匝数低压高压3力电流磁感线电流磁场考点41闭合一部分切割磁感线感应电流闭合切割磁感线磁感线导体运动快慢磁场2电磁感应现象磁场对电流的作用定子转子机械电电机械电流方向考点51声电电声模拟数字2方向、大小可以3×108λf3微波中继站各个击破例1A题组训练例2题组训练3例3有电时，蓄电池充电，灯泡不亮；停电时，蓄电池不充电，灯泡发光题组训练极接通例4D题组训练感应电流产生条件电源实验突破例（1）增加大（2）甲线圈匝数越多拓展训练（3）BC（4）N5大头针被磁化，下端为同名磁极而相互排斥整合集训吸引排斥增强111电磁波化学12磁性分离接触1314（1）由c到d（2）1516（1）条形（2）电流（3）S17（1）小感应电流太小（2）未控制线圈运动速度一定（3）若电流表偏转角度相同，则猜想三错误；若电流表偏转角度不同，则猜想三正确。

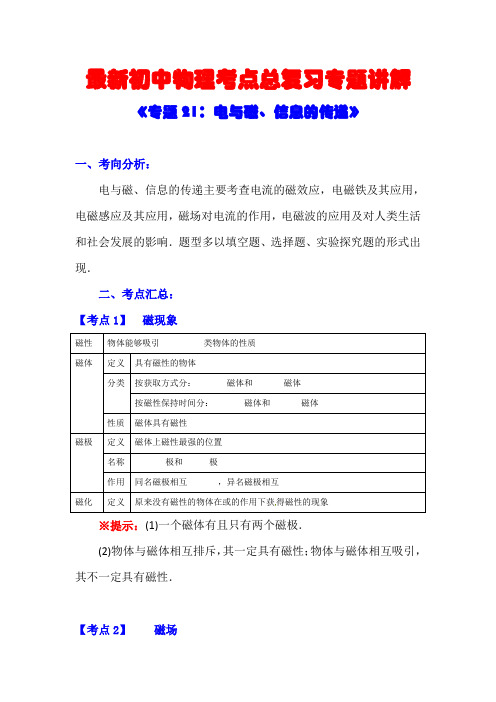

最新初中物理考点总复习专题讲解《专题21：电与磁、信息的传递》一、考向分析：电与磁、信息的传递主要考查电流的磁效应，电磁铁及其应用，电磁感应及其应用，磁场对电流的作用，电磁波的应用及对人类生活和社会发展的影响．题型多以填空题、选择题、实验探究题的形式出现．二、考点汇总：【考点1】磁现象原来没有磁性的物体在或的作用下获得磁性的现象※提示：(1)一个磁体有且只有两个磁极．(2)物体与磁体相互排斥，其一定具有磁性；物体与磁体相互吸引，其不一定具有磁性．【考点2】磁场※提示：(1)磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致．(2)磁感线是封闭曲线，它不会相交．(3)磁感线有疏密，磁感线的疏密程度表示磁场的强弱．【考点3】电生磁1．电流的磁效应2.电磁铁及其应用※提示：电磁铁的铁芯用铁而不用钢制作的原因：铁磁化后磁性容易消失，可方便地控制电磁铁磁性的有无；钢磁化后磁性不易消失，无法控制电磁铁磁性的有无．3．磁场对通电导线的作用【考点4】磁生电1．电磁感应现象2.发电机和电动机※提示：(1)电动机的换向器：当线圈刚转过平衡位置时，就自动改变线圈中的____________．(2)我国电网以交流供电，电压为220 V，频率为50 Hz.【考点5】信息的传递1．电话※提示：移动电话是靠电磁波来传递信息的．2．电磁波___3.信息之路信息传递※提示：(1)用3颗同步卫星就可以实现全球通信．(2)目前使用最频繁的网络通信形式是电子邮件．三、命题预测：命题点1安培定则小明自制了一个带有电磁铁的木船模型(如图所示)．将它放入水中漂浮，船头指向东．闭合开关S，电磁铁的A端为________极；电磁铁由于受到________的作用，船头会指向________．安培定则中共涉及三个方向：①电流方向；②线圈绕向；③磁场方向．关于这方面的考查，一般是直接或间接告诉其中的两个，利用安培定则来确定第三个方向．1．下列各图中，小磁针静止时N极指向正确的是( )2．如图所示，开关闭合后，位于螺线管附近的小磁针N极指向如图，请在螺线管上画出导线的绕向．3．如右图所示，电磁铁附近的小磁针处于静止状态，则电磁铁的A端是________极，小磁针的右端是________极．当滑动变阻器的滑片向a端滑动时，电磁铁的磁性将________(填“增强”“不变”或“减弱”)．命题点2电磁铁电磁继电器连接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究()A．电流的有无对电磁铁磁场有无的影响B．电流方向对电磁铁磁场方向的影响C．电流大小对电磁铁磁场强弱的影响D．线圈匝数对电磁铁磁场强弱的影响电磁铁磁性强弱与电流大小、线圈匝数的多少、有无铁芯有关，探究与什么因素相关，其他因素不变，运用了控制变量法．4．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是( )A．电压表示数变大，电流表示数也变大B．电压表示数变小，电流表示数也变小C．螺线管上端是N极，弹簧测力计示数变小D．螺线管上端是S极，弹簧测力计示数变大5．如图是一种温度自动报警器原理，当温度升高到报警温度时，电磁铁________(填“有”或“没有”)磁性，电铃响，发出报警信号，此时螺线管的上端是________极．6．如图是小华设计的一种节能电梯工作原理图，R是一个力敏电阻，当电梯上无人时，力敏电阻受到的压力变小，阻值变大，电磁铁的磁性变________，触点3与触点________(填“1”或“2”)接触，电动机的转速变小，电梯变慢，从而达到节能的目的．命题点3电磁感应现象如图所示的闭合电路中，铜棒ab静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针________(填“会”或“不会”)偏转；让铜棒ab向右缓慢运动时，灵敏电流计的指针偏转的角度较小；快速运动时，指针偏的角度较大．这说明感应电流的大小与________________________有关，____________(填“动圈式话筒”或“动圈式扬声器”)是应用电磁感应原理制成的．产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线的运动，感应电流的方向与磁场方向和导体运动方向有关；感应电流的大小与磁场强度和导体切割磁感线速度等因素有关．在探究过程中要注意控制变量．7．下列电器中，利用电磁感应原理工作的是( )A．电动机B．发电机C．电烙铁D．电灯8．如图所示是手摇发电机模型，下列说法中正确的( )A．它是利用电磁感应原理发电的B．它是利用通电导体在磁场中受力原理发电的C．发电时，线圈在磁场中运动不切割磁感线D．灯泡发光的亮暗与手摇转盘转动快慢无关命题点4电动机和发电机如图为电动机和发电机模型，其中图________(填“甲”或“乙”)为电动机模型，其工作原理是________________________；电动机工作时，能够使线圈平稳、连续不停地转动下去是靠________实现的．电动机是“通电则转动”，所以电动机原理的研究装置有“电源”无“电流表”；而发电机是“能够发电”，需要“显示电流”，所以发电机的研究装置有“电流表”无“电源”．9．如图所示的家用电器中，利用电动机原理工作的是( )A．电饭锅B．电风扇C．笔记本电脑D．动圈式话筒10．如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．下列说法正确的是( )A．实验装置中的甲装置产生的现象在生活中的应用是电动机B．实验装置中的乙装置的原理是电磁感应现象C．实验装置中的乙装置把机械能转化为电能D．如果回路均为超导材料制成，且导体ab与cd之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失强化训练：一、选择题1．下列物理学的研究成果与安培有关的是( )A．发现光的色散B．测出大气压的值C．发现电流的磁效应D．判断通电螺线管的磁极性跟电流方向的关系2．一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后( )A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右3．若假想地磁场是由地球内部一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是( )4．如图所示，为发电机的工作原理图，下列说法中正确的是( )A．发电机的基本原理是通电导体在磁场中受力的作用B．发电机的基本原理是电磁感应C ．线圈在转动过程中，感应电流的大小不变D ．线圈在转动过程中，感应电流的方向不变5．关于电磁波与信息技术，下列叙述正确的是( )A ．电磁波只能用于通信B ．电磁波的应用对人类有利无害C ．手机既能发射电磁波也能接收电磁波D ．卫星通信不需要利用电磁波传递信息6．如图所示的充电鞋垫，由一个传动系统利用脚跟落下的能量驱动磁性转子旋转，线圈产生电流，给鞋面上的充电电池充电，充电电池可以通过USB 接口对手机充电，下述实验与充电鞋垫工作原理相同的是( )A.风车转动时电流表指针偏转B.闭合开关后线圈转动C.旋转启动钥匙后用电器工作D.闭合开关后铁钉吸引大头针7．关于电磁波，下列说法错误的是( )A．收音机、电视机和移动电话都是靠电磁波来传递信息的B．跟水波类似，电磁波也有自己的频率、波长和波速C．真空中电磁波的波速约为30万千米每秒D．微波炉内的微波是一种波长很长、频率很低的电磁波8．关于下列各图说法错误的是( )A．信鸽能从2 000 km以外的地方飞回家里，主要是靠地磁场来导航B．丹麦物理学家奥斯特给导线通电时，下方的磁针发生偏转，证实了电流的周围存在着磁场C．磁悬浮列车的车厢和铁轨上分别安放着磁极相对的磁体，由于磁极间的相互作用，列车在铁轨上方几厘米的高度飞驰D．课间操时教室墙上的扬声器发出悠扬的声音是把声信号转换成电信号9．(多选)如图所示，对下列甲、乙、丙、丁四幅图解释合理的是( )A．甲：磁场能产生电流B．乙：闭合开关，小磁针N极向右偏转C．丙：这个装置的实验原理，应用于制造电动机D．丁：电流相同时，线圈的匝数越多，电磁铁磁性越强10．(多选)电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点．当出现超载情况时，电铃将发出报警声，电梯停止运行．下列说法正确的是( )A．电梯工作时电磁铁的上端为N极B．电磁铁磁性的强弱与电流的大小有关C．电梯未超载时动触点K与静触点B接触D．电梯超载时报警说明压敏电阻的阻值随压力增大而减小11．(多选)如图所示，电源、滑动变阻器与螺线管相连．闭合开关，在螺线管的右端放置一个小磁针，小磁针静止时N极水平向右．则( )A．电源左端为正极B．电源右端为正极C．滑动变阻器的滑片P向左移动，通电螺线管的磁性增强D．滑动变阻器的滑片P向右移动，通电螺线管的磁性增强二、填空题12．通过两年的物理学习，相信聪明的你一定学到了很多物理知识，还知道了很多物理学家及他们对物理学做出的贡献．如：奥斯特发现了____________________，首次揭示了电和磁的联系；法拉第发现了____________现象，进一步揭示了电与磁的联系，开辟了人类的电气时代．13．“臣心一片磁针石，不指南方不肯休”，表达了文天祥强烈的爱国精神．地磁场的________极在地球的南极附近，诗句中指向南方的应是磁针石的________极．14．在电磁波谱中，有无线电波、红外线、可见光、紫外线、Χ射线和γ射线等，其中，波长最长的是____________，频率最高的电磁波在真空中传播的速度为________m/s.15．如图所示，通电螺线管的上方有一个静止的小磁针，轴线上右边的圆圈表示闭合电路中一部分导体的横截面，由图可知通电螺线管的d端为________极，导线的a端应接电源的________极，闭合电路的这部分导体分别向“1”“2”“3”“4”四个方向运动时，沿________方向运动能产生感应电流．16．如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，电源的右端为________极；若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计的示数将________(填“增大”“减小”或“不变”)．三、作图题17．在图中，根据小磁针静止时指向，在对应位置标出通电螺线管N极和电源“＋”极．18．请在图中用箭头标出放在P点的小磁针静止时N极所指的方向．四、实验探究题19．小明利用如图所示的实验装置探究电与磁之间的关系，实验中观察得到的现象记录如下表．(1)实验中，通过观察________________________判断电路中是否产生感应电流．(2)比较实验1、2可知，导体中产生感应电流的一个条件是________________．(3)经过分析还可以得出，产生感应电流的条件是_____________________________________________．(4)用这个实验原理可以制成________(填“电动”或“发电”)机．20．在探究通电螺线管外部磁场的实验中，采用了图甲所示的实验装置．(1)当闭合开关S后，小磁针________(填“会”或“不会”)发生偏转，说明通电螺线管与小磁针之间通过________发生力的作用．(2)用铁屑来做实验，得到了图乙所示的情形，它与________磁铁的磁场分布相似．为描述磁场而引入的磁感线________真实存在的．(3)为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况．实验说明通电螺线管的磁极极性只与它的____________有关，且这个关系可以用________________判断．(4)闭合开关S，通电螺线管周围的小磁针N极指向如图丙所示，由图可知：在通电螺线管外部，磁感线是从________极发出，最后回到________极．21．如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变．(1)如图甲所示，电流计指针不偏转，这是因为导体ab________________________．(2)如图乙所示，电流计指针也不偏转，这是因为________________．(3)如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有____________．(4)分析比较如图四个实验现象，可以初步得出产生感应电流的条件：____________的部分导体，在磁场中做____________运动．参考答案考点汇总：考点1铁、钴、镍天然人造软硬南(S)北(N)排斥吸引磁体电流考点2磁力北极N S S N北南沈括考点3 1.通电导体电流的方向条形电流的方向N 2.铁芯磁控制变量转换电流线圈匝数电流的通断电流大小线圈匝数低压高压 3.力电流磁感线电流磁场闭合一部分切割磁感线感应电流考点4 1.闭合切割磁感线磁感线导体运动快慢磁场2.电磁感应现象磁场对电流的作用定子转子机械电电机械电流方向考点5 1.声电电声模拟数字 2.方向、大小可以3×108λf 3.微波中继站命题预测：例1S地磁场北例2B例3不会导体切割磁感线的速度动圈式话筒例4甲通电线圈在磁场中受力转动换向器题组训练 1.A 2. 3.南(S)北(N)增强 4.C 5.有N 6.弱17.B8.A9.B 10．D强化训练：1．D 2.D 3.B 4.B 5.C 6.A7.D8.D9.BCD10.BD 11.AD12.通电导体周围存在磁场电磁感应13.N(北)S(南)14.无线电波3×10815.S负1、316.正增大17.18.19.(1)电流表指针是否偏转(2)电路是闭合的(3)闭合电路的部分导体，在磁场中做切割磁感线运动(4)发电20.(1)会磁场(2)条形不是(3)电流方向右手螺旋定则(4)N S21.(1)没有做切割磁感线的运动(2)没有闭合开关(3)切割磁感线(4)闭合电路切割磁感线。

专题15 电与磁信息的传递与能源一、多选题1．如图是某同学设计的汽车启动电路。

旋转钥匙接通a、b间电路，电动机M启动下列说法正确的是（）A. F端为螺线管的N极B. R的滑片左移时螺线管磁性减弱C. 电动机启动说明螺线管产生磁性D. 螺线管两端电压小于电动机两端电压【来源】山东省潍坊市2018年中考物理试题【答案】CD2．如图所示，线圈转动过程中，下列说法正确的是（）A. 线圈的机械能转化为电能B. 通过灯泡的电流方向不变C. 通过灯泡的电流大小发生变化D. 线圈中产生电流的原理是电流磁效应【来源】山东省潍坊市2018年中考物理试题【答案】AC【解析】由图知道，所示的是发电机的原理，利用电磁感应现象产生电流，故D错误；当发电机的线圈在转动时，会消耗机械能，产生电能，即将机械能转化为电能，故A正确；又因为在转动过程中，线圈切割磁感线的方向不断变化同，所以感应电流的方向是变化的，故B错误；线圈在转动过程中，切割磁感线的速度不同，所以，感应电流的大小是变化的， C正确，故选AC。

3．某同学在家庭实验室里，将甲、乙图中的装置连接成了如图所示的通路，其中两个相同的铜线圈处于磁场中。

用外力使甲图中的线圈在磁场中摆动，下列说法正确的是（）A. 乙图中的线圈有电流通过，也会随着运动起来B. 乙图类似于发电机，其原理是电磁感应C. 甲图类似于电动机，其原理是磁场对电流有力的作用D. 甲图中的线圈在运动过程中将机械能转化为电能【来源】四川省泸州市2018年中考物理试题【答案】AD点睛：电动机的制作原理是通电导体在磁场中受力，发电机的原理是电磁感应，电动机工作时消耗电能，得到机械能；发电机工作时将机械能转化为电能。

二、单选题4．如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是（）A. 通电线圈周围存在磁场B. 电磁感应C. 通电线圈能在磁场中转动D. 磁极间相互作用【来源】浙江省温州市2018年中考物理试题【答案】B【解析】解：由题意可知是装置A的工作原理是利用电磁感应现象的原理工作的，故B正确ACD错误。

第十单元电与磁信息的传递
第21讲电与磁信息的传递
【提示】（1）一个磁体有且只有两个磁极.
（2）物体与磁体相互排斥，其一定具有磁性；物体与磁体相互吸引，其不一定具有磁性. 磁场
【提示】（1）磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致.
（2）磁感线是封闭曲线，它不会相交.
（3）磁感线有疏密，磁感线的疏密程度表示磁场的强弱.
电生磁
磁铁磁性的有无；钢磁化后磁性不易消失，无法控制电磁铁磁性的有无.
3.磁场对通电导线的作用
2.发电机和电动机。
