新教材第四章电网接地故障的零序电流保护

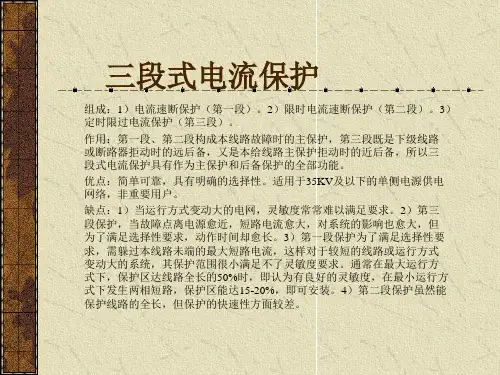

三段式电流保护
组成：1）电流速断保护（第一段）。2）限时电流速断保护（第二段）。3） 定时限过电流保护（第三段）。
作用：第一段、第二段构成本线路故障时的主保护，第三段既是下级线路 或断路器拒动时的远后备，又是本给线路主保护拒动时的近后备，所以三 段式电流保护具有作为主保护和后备保护的全部功能。 优点：简单可靠，具有明确的选择性。适用于35KV及以下的单侧电源供电 网络，非重要用户。 缺点：1）当运行方式变动大的电网，灵敏度常常难以满足要求。2）第三 段保护，当故障点离电源愈近，短路电流愈大，对系统的影响也愈大，但 为了满足选择性要求，动作时间却愈长。3）第一段保护为了满足选择性要 求，需躲过本线路未端的最大短路电流，这样对于较短的线路或运行方式 变动大的系统，其保护范围很小满足不了灵敏度要求。通常在最大运行方 式下，保护区达线路全长的50%时，即认为有良好的灵敏度，在最小运行方 式下发生两相短路，保护区能达15-20%，即可安装。4）第二段保护虽然能 保护线路的全长，但保护的快速性方面较差。
方向性电流保护（二）
为实现功率方向判别，关键在于功率方向继电 器（GJ）。要正确测量短路功率方向，必须正 确联接电流互感器和电压互感器二次极性端子 与功率方向继电器的电流、电压端子。一般相 间短路方向继电器采用90度接线方式。主要原 因是：1）在中心点不接地系统中，中性点对 地电位是不固定的，各相对地电压难以确切反 应相间短路工况，因而采用线电压。2）为避 免两相短路时出现电压死区。
电流回路监视
通过比较两组电流互感器或同一 只电流互感器的两组不同的线圈 的 二 次 侧 的 和 电 流 3I0 ， 来 监 视 CT 二次电路的完好性，当和电流的 差值超过设定值时发出信号，所 发的信号可用来报警或闭锁不同 的保护功能。

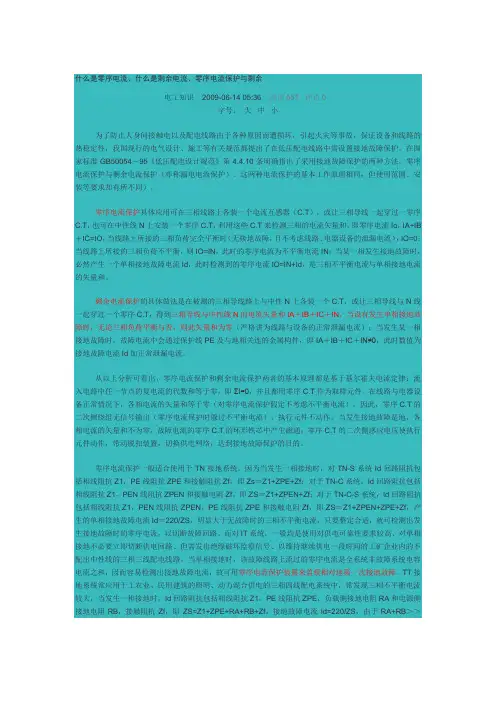

什么是零序电流、什么是剩余电流、零序电流保护与剩余电工知识 2009-06-14 05:36 阅读557 评论0字号：大中小为了防止人身间接触电以及配电线路由于各种原因而遭损坏，引起火灾等事故，保证设备和线路的热稳定性，我国现行的电气设计、施工等有关规范都提出了在低压配电线路中需设置接地故障保护。

在国家标准GB50054－95《低压配电设计规范》第4.4.10条明确指出了采用接地故障保护的两种方法，零序电流保护与剩余电流保护（亦称漏电电流保护）。

这两种电流保护的基本工作原理相同，但使用范围、安装等要求却有所不同）。

零序电流保护具体应用可在三相线路上各装一个电流互感器（C.T），或让三相导线一起穿过一零序C.T，也可在中性线N上安装一个零序C.T，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB ＋IC=IO，当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），IO=0；当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。

剩余电流保护的具体做法是在被测的三相导线路上与中性N上各装一个C.T，或让三相导线与N线一起穿过一个零序C.T，得到三相导线与中性线N的电流矢量和IA＋IB＋IC＋IN，当设有发生单相接地故障时，无论三相负荷平衡与否，则此矢量和为零（严格讲为线路与设备的正常泄漏电流）；当发生某一相接地故障时，故障电流中会通过保护线PE及与地相关连的金属构件，即IA＋IB＋IC＋IN≠0，此时数值为接地故障电流Id加正常泄漏电流。

从以上分析可看出，零序电流保护和剩余电流保护两者的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即ΣI=0，并且都用零序C.T作为取样元件。

.
.
ID 3U (C0 C0 C0F)
.
3U C0
2021/5/4
34
（1）非故障元件
2021/5/4
在非故障线路Ⅰ上,A 相电流为零,B和C相 中流有本身的电容电 流。因此线路始端所
反映的零序电流为 3I01IB1IC1
ID 3UC0
有效值为
3I013UC01
零序电流为线路Ⅰ本身的 电容电流,电容性无功功率 方向由母线流向线路。
件整定
I oIp1 K rIel 3I t
如果保护装置的动作时间大于断路器三相不同期合闸的时间, 则可以不考虑这一条件。
两相先合,相当于一相断线。 一相先合,相当于两相断线。
2021/5/4
16
（3）对采用单相自动重合闸的线路，单相短路被切除 后(只切除故障相)，系统处于非全相运行，如果此时
相间短路由于TA一次侧流过较大短路电流,TA传变特
202性1/5/变4 差,不平衡电流增大!
10
2. 零序电流互感器 -- 电缆引出的线路
3II00
电流互感器套接于三相电缆的外面,互感器的一次电 流是ABC三相电流之和。只当一次侧有零序电流时, 互感器的二次侧才有相应的零序电流输出。
优点: 不平衡电流小,接线简单
.
...
.
.
ID(IAIBIC)IBIC
.
.
(UBDUCD )jC0
3jC0EA
.
3 jC0 U
结论:
从接地点流回的电流 ID为正常运行时,三相对 地电容电流的算术和。
2021/5/4
33
2.多条线路网络
当线路II A相接地时,在此接地电流ID为
.

继电保护大总结之零序保护华图教育-—崔琳琳继电保护是国家电网考试电学专业类考试的必考科目，根据刚刚过去的2016年国家电网第一批校园招聘的统一考试来看，四门专业课凸显了继电保护的重要性而弱化了电力系统分析，往年的计算型选择题主要集中在电力系统分析这个科目，而今,老大难问题却出现在了继电保护这个人人头疼的科目上。

继电保护的特点就是知识点多而杂，很多小伙伴在电流保护、零序保护、距离保护、纵联保护、纵差保护、高频保护等众多保护措施以及选择上老虎老鼠傻傻分不清楚。

为了方便小伙伴们，尤其是即将参加2016年二批专业类的小伙伴们的专业备考，华图教育细心的给大家分章节整理了继电保护的重要知识点，下面来看看大伙儿的老大难问题—-零序保护。

零序保护与电力系统分析有很大的关联，属于电力系统分析和继电保护两门学科的交叉性知识点，回忆零序电流的出现原因,大家马上就能想到两个字——接地。

确实,要看是否有零序电流关键是看系统的中性点接不接地，在接地的基础上还要看发生短路的类型，我们非常熟悉的三相短路由于是对称短路，只存在正序分量而被排除在外。

而另一个大家很容易混淆的知识点就是负序电流,负序电流是否存在则要看短路的类型究竟是不是不对称短路。

但是在这里,零序保护却不是看是否中性点接地并发生接地短路，零序保护适用于中性点直接接地系统(大接地系统）中。

学好了零序保护能帮你解决很多电力系统分析中的难点，对于零序保护我们就易错点做出以下总结:一。

填空题1.中性点直接接地电网发生单相接地短路时，零序电压最高值在(接地故障点）处，最低值在（变压器接地中性点）处.2。

三段式零序电流保护由瞬时零序电流速断保护、（限时零序电流速断）保护和（零序过电流）保护组成。

3.零序电流速断保护与反应相间短路的电流速断保护比较，其保护区(长），而且（稳定)。

4。

零序过电流保护与反应相间短路的过电流保护比较,其灵敏性（高），动作时限（短）。

5。

绝缘监视装置给出信号后,用（依次断开线路）方法查找故障线路，因此该装置适用于（出线较少）的情况。
