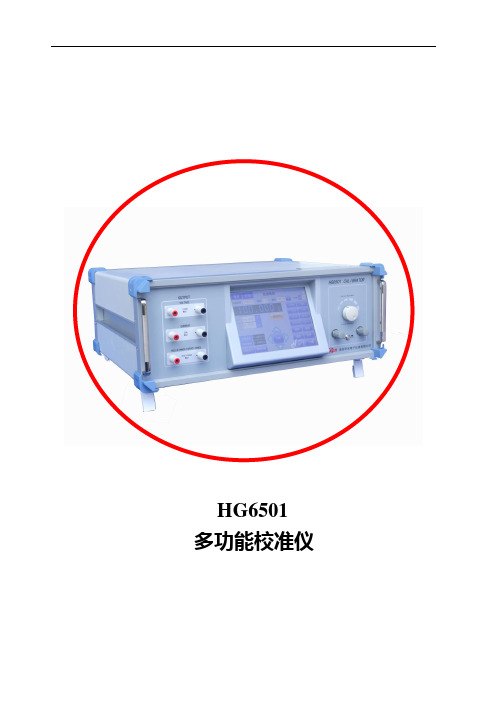

HG6501 多功能校准仪一、概述HG6501是一款多量程、宽范围、高准确度七位半显示并输出的多功能校准仪。
该仪器可输出高准确度的直流电压/电流、交流电压/电流、直流功率以及带功率因数控制的交流功率，同时具有电阻模拟、电容模拟等功能，适用于检定或校验0.05级以下的各种电压表、电流表、功率表、功率因数表、相位表、频率表、万用表、多用表等标定器件。
该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011《交直流电表校验仪校准规范》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。
二、主要功能及特点2.1仪器主要功能本仪器可校验的仪表如下：指示仪表，交流电压表，交流电流表，单相交流功率表，直流电压表、直流电流表、直流功率表，电阻表、电容表、钳形表等。
2.2 仪器特点及优势1）交直流电压输出最大1100 V,电流最大30A,交流频率范围:45Hz～1kHz。
2）模拟电阻范围:0～200MΩ; 模拟电容输出范围:1nF～200uF;连续可调。
3）可准确输出直流功率，交流有功功率、视在功率、功率因数。
4）负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
5）具有“定点输出、电位器调节、旋转编码器、步进比例”等多种量值调节方式。
6）配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
7）可选配50T的线圈，可校准量程为1000A的交直流钳形表。
8）输出具有完善的软硬件保护功能，提高设备长期使用的可靠性。
9）带有极性转换功能，在直流电压和直流电流模式下，输出值极性可通过按+/-键进行极性转换，正时在数值前面显示“+”，当为负时将在数值前面显示“-”。
10）既可用计算机控制，又可脱离计算机独立工作，也支持通过专用计量软件连接打印机打印检测报告。
产品目录
充电桩检测设备
✓现场检测系列 (3)
✓企业综合检测系列 (5)
✓实验室检测系列 (7)
✓充电桩校验仪整体检定装置系列 (7)
仪器仪表产品
✓模拟标准功率源表 (8)
程控标准功率源系列 (8)
表源一体化测试仪系列 (10)
动态/谐波/电能质量标准功率源系列 (10)
交流/谐波标准表系列 (11)
交直流标准源系列 (11)
动态/谐波电能表检定装置系列 (12)
用电负荷仿真装置系列 (12)
特殊功能标准源系列 (13)
直流标准表系列 (13)
直流标准源（直流电能表检定装置）系列 (13)
直流电表检定装置（表台）系列 (14)
直流分流器检定装置系列 (15)
✓配网互感器检测 (16)
✓互感器检测 (18)
互感器校验系列 (18)
互感器校验仪配套设备系列 (21)
✓智能变站（数字化变电站）检测 (22)
电子式互感器校验仪系列 (22)
合并单元测试仪系列 (23)
数字化电能表校验仪系列 (23)
数字化变电站设备实验室检测台体 (24)
数字化电能表校验台系列 (25)
互感器校验仪检定装置系列 (26)
其他数字化变电站检测产品系列 (27)
数字化变电站检测配件 (28)
✓保护测试产品 (29)
模拟标准功率源表系列
配网互感器检测
互感器检测产品
智能变站（数字化变电站）检测产品
保护测试产品
公司荣誉和资质。

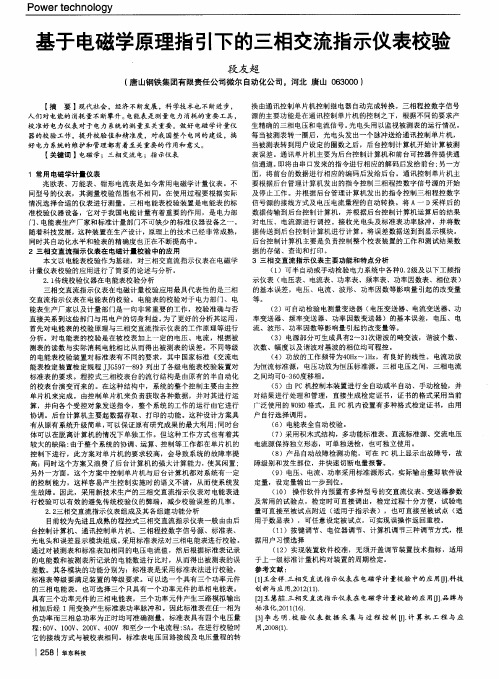

李 松（黔南民族师范学院物理与电子科学学院，贵州 都匀 558000）摘要：目前，电能的使用与大众的联系越来越紧密，家用电器、工业机械等都需要依靠电能工作。
作为电磁学计量重要工具，电能表的校验具有重要的现实意义。
本文将选取RS485电能表作为研究对象，同时采用YC9901C型三相交直流指示仪表校验装置对其校验。
研究结论表明，此仪表检测装置对于电能表计量误差具有较高的精准率，因此，也充分说明在电磁学计量校验中，三相交直流指示仪表的重要价值。
关键词：三相交直流指示仪表；电磁学；计量校验常用电磁学计量仪表，主要有兆欧表、万能表、钳形电流表，根据不同类型的仪表，其测量校验范围也存在较大差异。
在应用期间，需根据测量条件选取等级相同的仪表进行测量。
电能表是基础计量工具，三相电能表校验装置是我国电力部门、电能表生产厂家必不可少的设备。
在直流电表和其他工频电表中，三相交流直流检验设备可以在计量过程中所产生的基本误差进行检定，对用电计费进行校准，提高电磁学计量设备精准度。
本文将通过RS485电能表对三相交流检验设备的应用进行分析，具体如下。
1 资料与方法1.1 器材设备三相交直流指示仪表校验装置选用YC9901C型（广州羊城科技公司生产），对供应DDS238-1导轨式安装RS485电能表（浙江立新仪表制造）进行计量校验。
电表长宽为35mm×18mm，本次研究所采用的校验设备其最大电压量程为50、100、200、400、800，单相输出容量不超过20VA，电流量程为0.5、1、2、5、15、20，单相输出容量不超过20VA。
电流与电压的调节范围为0至120%，调节细度为0.005%。
针对于无功功率的测量准确精度为0.1%，有功功率为0.05%。
频率在45Hz至65Hz 均能够调节，其中最低能调节为0.001Hz。
此外，相位在0至350°之间均可以调节，最小调节量为0.01。
功率因数测量误差为±2×10-5，最大计入电流为32A，功能精度为Class1，能够支持RS485通讯，波特率为4800bps。

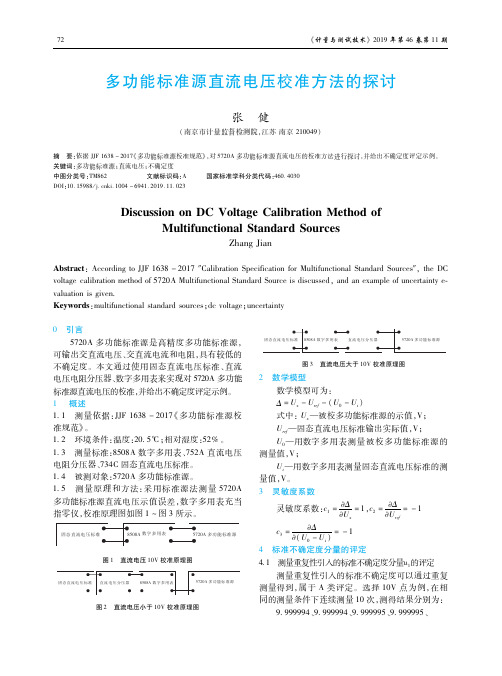

交直流电流电压误差的检定步骤以交直流电流电压误差的检定步骤为标题，写一篇文章：交直流电流电压误差检定是指对电流电压测量仪器的准确度进行检验和校准的过程，其目的是确保仪器的测量结果与被测电流电压的真实值之间的误差在允许范围内。
下面将介绍交直流电流电压误差检定的步骤。
一、准备工作在开始误差检定之前，需要准备好以下工作：1. 根据被测电流电压的特性和测量范围选择合适的标准源，确保其准确度高于被测仪器。
2. 确保被测仪器处于正常工作状态，没有明显的损坏或故障。
3. 准备好必要的测试仪器和设备，如万用表、标准电阻等。
4. 确保测试环境符合要求，如温度、湿度等。
二、标准源校准1. 对标准源进行校准，确保其输出的电流电压准确且稳定。
2. 使用万用表等测试仪器测量标准源输出的电流电压值，并记录下来。
三、仪器调零1. 对被测仪器进行调零操作，将其指示值调整为零。
2. 仪器调零的方法和步骤根据具体仪器的不同而有所差异，可参考仪器的使用说明书或相关标准。
四、误差测量1. 将标准源的输出连接到被测仪器的输入端，使其测量标准源的电流电压值。
2. 同时使用万用表等测试仪器测量被测仪器的电流电压值。
3. 比较标准源输出值和被测仪器测量值之间的差异，计算出误差值。
4. 重复以上步骤，分别在不同的电流电压档位下进行测量和计算。
五、误差判定1. 将测得的误差值与仪器的规格要求进行比较。
2. 如果测得的误差值在规格要求范围内，说明仪器的误差在允许范围内，可以认为该仪器的准确度良好。
3. 如果测得的误差值超出规格要求范围，说明仪器存在较大的误差，需要进行修理或调整。
六、记录和报告1. 将每次测量的结果记录下来，包括标准源的输出值、被测仪器的测量值和计算得到的误差值。
2. 根据记录的结果生成误差检定报告，包括被测仪器的型号、序列号、测量范围等信息，以及测量数据和误差判定结果。
通过以上步骤的交直流电流电压误差检定，可以确保仪器的测量结果准确可靠，提高仪器的使用性能和可信度。
ys87标准源说明书

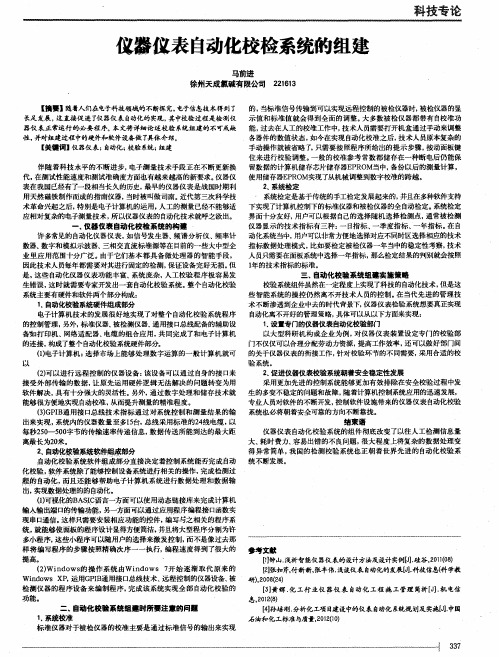

国内校表一般以模拟式指针表，包括电动系表、三位半及四位半数表为主。
电动系表要求校表具有较大功率(如:10V电压档的负载电流，最好在800 mA以上)，而准确度只要在0.05％左右即可。
针对国内的实际情况，开发了YS87B可程控多功能标准源。
其价格只有进口机的四分之一到十分之一，准确度为0.05％。
可按电表校验规程对0.2级以下的交直流电压、电流指针表及数字表进行基本误差、升降变差、线性度等校验，误差及输出电量直读并可在其分辨率范围内任意设定，还能对指针表进行点格、扫掠检验扎针情况，是目前国内外唯一可用于电动系指针表校验的可程控多功能标准源。
仪器具有自校准功能，并带有接口和先进可靠的自保护电路。
适用于交直流电压、电流指针表、数字表的自动或手动校验系统，也可作交直流电压、电流、电阻标准信号源用。
td1850说明书产品概述TD1850 是一款宽量限、多量值、高精度的交直流标准源仪器，可精准输出交流电压 / 电流，直流电压 / 电流，准确度为 0.05 级，兼具电阻模拟和脉冲输出功能，是校准万用表及其他交直流电测仪表的理想仪器。
参考标准：JJG 124-2005《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011《交直流电表校验仪校准规范》( 同电测控【天恒测控前身】参与起草 ) 等。
功能特点交直流电量输出：电压最大达 1100 V，电流最大达 22 A 或 33 A ，F：DC，45 Hz ～ 1100 Hz。
直流电阻模拟：10 Ω～220 MΩ，连续可调；脉冲输出频率范围：1 Hz ～ 2 MHz。
量值输出模式：具有标准源和调节输出源二种模式，方便数字表和模拟表的检定。
量值调节方式：具有“定点输出、电位器调节、旋转编码器、步进调节”等多种方式。
输出开关按键：通过一键操作可任意关闭或接通当前输出通道。
负载能力优异：在满负荷条件下确保量值稳定准确，可覆盖电动系指针式表的检定。
人机功能良好：大屏液晶显示，采用触摸加数字按键的操作模式，方便用户手动检表。
钳形表校准 ( 选件 )：可配接 50 T 的线圈，最大产生 1100 At 的等效电流，用于校准钳形表。
变送器检测 ( 选件 )：具有交直流变送器的二次直流信号测量的功能。
专用软件 ( 选件 )：支持被检表的全自动或全自动校准，数据管理和证书导出。
主要应用检定或校准 0.2 级及以下的交流电压表、电流表，直流电压表、电流表检定或校准 0.2 级及以下的多用表、万用表，0.5 级及以下的电阻表校准钳形表 ( 选件 )、校准交直流变送器 ( 选件 ) 功能特点电量输出：电压最大达 1100 V，电流最大达 22 A 或 33 A ，F：DC，45 Hz ～ 1100Hz。
电阻模拟：10 Ω～ 220 MΩ，连续可调；脉冲输出频率范围：1 Hz ～ 2 MHz。
三相交直流标准源
别称:
三相交直流指示仪表检定装置、三相多功能电能表检定装置、电能表现场校验仪、三相交直流仪表校验装置、变送器/交流采样现场校验仪、三用表校验装置、交直流标准源、三相程控精密测试电源、标准测试电源、三相标准源
如图所示以BRT330B 三相交直流标准源为例，是基于高速32位DSP、大规模可编程逻辑阵列FPGA、高速高精度AD、DA转换电路以及高保真功率放大器构成的新一代高精度交直流标准源。
适用于各种电压、电流、功率、相位、频率等电参数设备的检测和校正，是电力部门、计量部门、质检部门、科研单位、高等院校及电能表配电终端、用电管理、负荷控制、电能质量、无功补偿装置等生产研发企业。
BRT330B三相交直流标准源特性
1、将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。
2、输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。
各项输出均采用动态负载自动调整技术,降低了负载调整率。
3、采用高速交流采样、高速数字信号处理器（32位DSP）、大规模可编程逻辑阵列FPGA、大功率集成功放、嵌入式计算机系统设计而成，将系统、测试和信号高度集成，体积小，重量轻，可靠性极高，功能性极强，
4、可广泛用于检测各种数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、负控终端、用电管理终端、集中器、无功补偿控制器及其他电子产品的各项指标。
5、可软件校准输出电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率。
软硬件PID控制、设置点一次到位。
6、集交直流源输出、电能表测量、变送测量于一体，方便快捷。
既能显示相位矢量，又能直观的显示电压、电流的时域波形。
7、可叠加输出2-63次任意多次的谐波，同时显示各次谐波的幅度和初始相位。
谐波显示一目了然并能自行设定谐波配方，一键启动。
8、界面显示采用大屏幕高清全彩液晶屏,面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发。
9、三相电压之间、三相电流之间、各相电压和电流之间可任意移相，完善的过流、过压、过热、短路、开路、过载保护，丰富的外设接口，便与上位机实现数据交换和人机。
技术参数
交流电压输出
量程设定：57.7V、100V、220V、380V、自由档(可设定值的档位)
调节范围：0-120% 调节细度：0.002%
准确度：0.05%/0.02%(可选) 稳定度：0.01%/2min
输出负载：每相20VA/25VA/35VA(可选)
失真度： <= 0.1%(非容性负载)
交流电流输出
量程设定：1A、2A、5A、20A、(可设定值的档位)
调节范围：0-120% 调节细度：0.002%
准确度：0.05%/0.02%(可选) 稳定度： 0.01%/2min
输出负载：每相20VA/25VA/35VA(可选)
失真度： <= 0.1%(非容性负载)
功率输出
准确度：有功0.05%、无功0.1% 稳定度：0.01%/2min
相位
调节范围：0-359.99°分辨率：0.01°准确度 : 0.05°
频率
调节范围：30Hz – 70Hz 分辨率：0.001Hz
准确度： 0.002Hz
功率因素
调节范围：-1 – 0 - +1 分辨率：0.0001 准确度：0.05%
谐波输出
谐波次数：2-63次，可多次叠加谐波总含量：0-40%可调
准确度：2-20次 0.5%；21-63次 1%
直流电压输出
量程设定：75mV、200mV、1V、10V、100V、300V、600V、(可灵活设定值的档位) 调节范围：0-120% 调节细度：0.002%
准确度：0.1%/0.05%/0.02% 稳定度：0.01%/2min
输出负载：<=5VA
直流电流输出
量程设定：200uA、1mA、20mA、200mA、(可灵活设定值的档位)
调节范围：0-120% 调节细度：0.002%
准确度：0.1%/0.05%/0.02% 稳定度：0.01%/2min
输出负载：<=5VA
直流电压输入
量程范围：0-10V 准确度： 0.05% 稳定度：0.01%/2min
直流电流输入
量程范围：0-20mA 准确度：0.05% 稳定度： 0.01%/2min
通讯接口
RS-232， RS-485
环境条件
工作温度：0℃～40℃相对湿度：≤ 85% 存储条件：-20℃～60℃
工作电源：单相220V±10%
体积：450*520*155mm
重量：16kg
交直流标准源使用注意事项
使用前，仔细检查标准源的输出端子、测试导线等绝缘部分是否有损坏的情况。
如有损坏，应立即更换。
电压输出不能短路、电流输出不能开路；操作者启动电压、电流输出之前应保证正确的外部连线，暂时离开时请关闭源输出。
在本设备与其它设备联机通讯前应断开所有设备电源，然后再连接通信线；带电连接可能会对设备造成损害。
使用本设备时，请务必保证设备接地良好，否则指标可能会受影响。
不可以用手接触设备的电压输出端以免触电。
仪器端子为标准源输出，不能接入任何其它电源。
