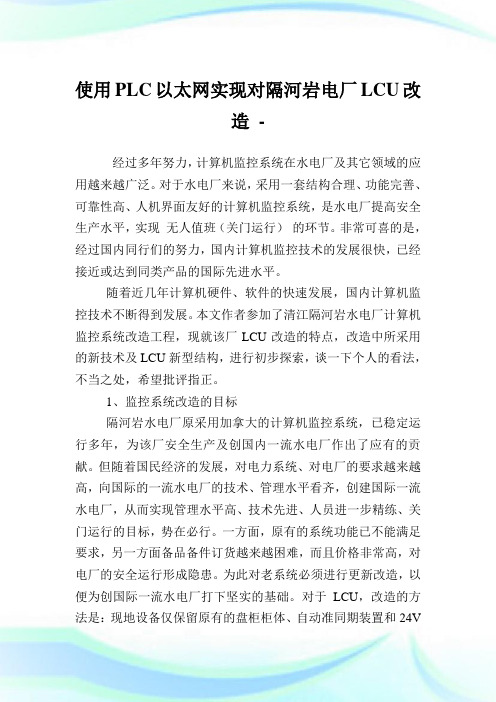

使用PLC以太网实现对隔河岩电厂LCU改造-经过多年努力，计算机监控系统在水电厂及其它领域的应用越来越广泛。
对于水电厂来说，采用一套结构合理、功能完善、可靠性高、人机界面友好的计算机监控系统，是水电厂提高安全生产水平，实现无人值班（关门运行）的环节。
非常可喜的是，经过国内同行们的努力，国内计算机监控技术的发展很快，已经接近或达到同类产品的国际先进水平。
随着近几年计算机硬件、软件的快速发展，国内计算机监控技术不断得到发展。
本文作者参加了清江隔河岩水电厂计算机监控系统改造工程，现就该厂LCU改造的特点，改造中所采用的新技术及LCU新型结构，进行初步探索，谈一下个人的看法，不当之处，希望批评指正。
1、监控系统改造的目标隔河岩水电厂原采用加拿大的计算机监控系统，已稳定运行多年，为该厂安全生产及创国内一流水电厂作出了应有的贡献。
但随着国民经济的发展，对电力系统、对电厂的要求越来越高，向国际的一流水电厂的技术、管理水平看齐，创建国际一流水电厂，从而实现管理水平高、技术先进、人员进一步精练、关门运行的目标，势在必行。
一方面，原有的系统功能已不能满足要求，另一方面备品备件订货越来越困难，而且价格非常高，对电厂的安全运行形成隐患。
为此对老系统必须进行更新改造，以便为创国际一流水电厂打下坚实的基础。
对于LCU，改造的方法是：现地设备仅保留原有的盘柜柜体、自动准同期装置和24V电源、照明等少量附件，其它全部拆除，取而代之的是新的LCU，采用施耐德公司Quantum 系列PLC作为控制器。
中国水利水电科学研究院自动化所提供了五套LCU，本文作者参加了LCU的研制、现场安装调试等改造工作，本文是对改造工作的总结和思考。
2、LCU改造的特点2.1控制流程方式不同原监控系统是加拿大CAE研制的，CAE的模式与国内的一贯做法有很大差异。
比如，开机有九大步，停机也有九大步。
对于常规水电厂的机组，而我们的一贯做法是五态转换，所谓五态即停机态、空转态、空载态、发电态、不定态（前四种状态中过渡状态称为不定态）。

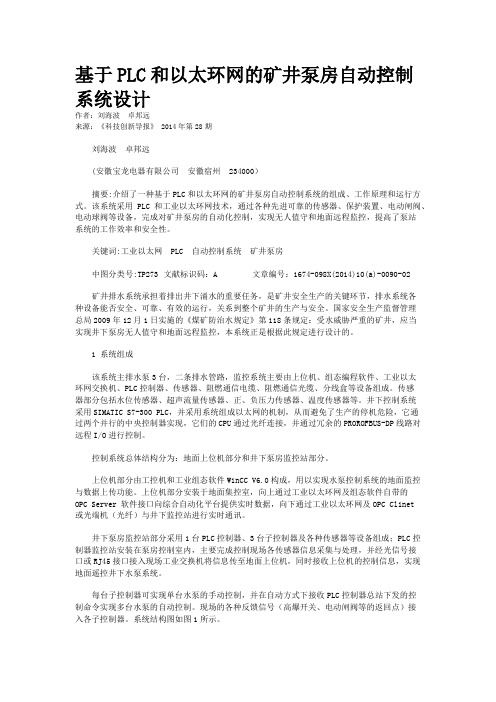

基于PLC和以太环网的矿井泵房自动控制系统设计
基于PLC和以太环网的矿井泵房自动控制系统设计作者：刘海波卓邦远来源：《科技创新导报》 2014年第28期刘海波卓邦远(安徽宝龙电器有限公司安徽宿州 234000）摘要:介绍了一种基于PLC和以太环网的矿井泵房自动控制系统的组成、工作原理和运行方式。
该系统采用PLC和工业以太环网技术，通过各种先进可靠的传感器、保护装置、电动闸阀、电动球阀等设备，完成对矿井泵房的自动化控制，实现无人值守和地面远程监控，提高了泵站系统的工作效率和安全性。
关键词:工业以太网 PLC 自动控制系统矿井泵房中图分类号:TP273 文献标识码：A 文章编号：1674-098X(2014)10(a)-0090-02矿井排水系统承担着排出井下涌水的重要任务，是矿井安全生产的关键环节，排水系统各种设备能否安全、可靠、有效的运行，关系到整个矿井的生产与安全。
国家安全生产监督管理总局2009年12月1日实施的《煤矿防治水规定》第118条规定：受水威胁严重的矿井，应当实现井下泵房无人值守和地面远程监控，本系统正是根据此规定进行设计的。
1 系统组成该系统主排水泵3台，二条排水管路，监控系统主要由上位机、组态编程软件、工业以太环网交换机、PLC控制器、传感器、阻燃通信电缆、阻燃通信光缆、分线盒等设备组成。
传感器部分包括水位传感器、超声流量传感器、正、负压力传感器、温度传感器等。
井下控制系统采用SIMATIC S7-300 PLC，并采用系统组成以太网的机制，从而避免了生产的停机危险，它通过两个并行的中央控制器实现，它们的CPU通过光纤连接，并通过冗余的PROROFBUS-DP线路对远程I/O进行控制。
控制系统总体结构分为：地面上位机部分和井下泵房监控站部分。
上位机部分由工控机和工业组态软件WinCC V6.0构成，用以实现水泵控制系统的地面监控与数据上传功能。
上位机部分安装于地面集控室，向上通过工业以太环网及组态软件自带的OPC Server 软件接口向综合自动化平台提供实时数据，向下通过工业以太环网及OPC Clinet或光端机（光纤）与井下监控站进行实时通讯。
基于PLC的工业以太网控制技术实现
