园区网的安全(路由器和交换机的配置)

5. 网络测试与优化
（1）使用网络测试工具，如Ping、Tracert、iperf等，测试网络性能。
（2）分析测试结果，找出网络瓶颈和问题。
（3）根据测试结果，对网络进行优化，提高网络性能。
五、实验结果与分析
本次实验成功搭建了一个模拟的园区网络，实现了以下目标：
1. 网络性能满足需求，用户带宽达到预期。
（2）分析园区网络环境，包括物理布局、建筑结构、设备接入方式等。
（3）根据需求分析结果，确定网络规模、设备配置和拓扑结构。
2. 网络拓扑设计
（1）根据需求分析结果，设计园区网络拓扑结构，包括核心层、汇聚层和接入层。
（2）选择合适的网络设备，如交换机、路由器、防火墙等。
（3）规划网络地址和VLAN，确保网络安全性和可管理性。

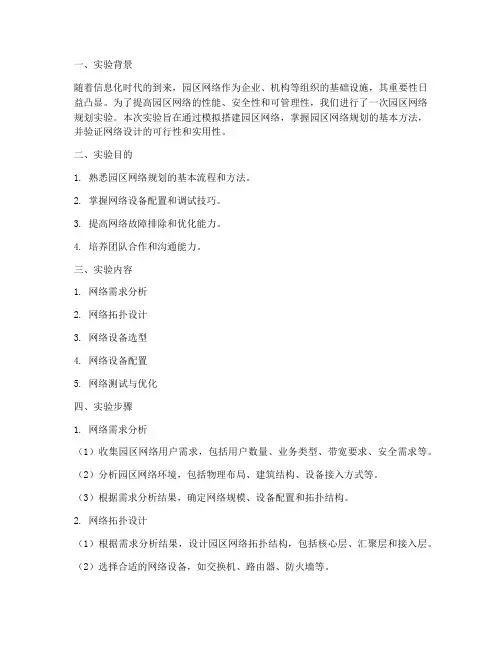

一、实验背景
随着信息化时代的到来，园区网络作为企业、机构等组织的基础设施，其重要性日益凸显。为了提高园区网络的性能、安全性和可管理性，我们进行了一次园区网络规划实验。本次实验旨在通过模拟搭建园区网络，掌握园区网络规划的基本方法，并验证网络设计的可行性和实用性。
二、实验目的
1. 熟悉园区网络规划的基本流程和方法。
3. 网络设备选型
（1）根据网络拓扑设计和设备配置要求，选择合适的网络设备。
（2）比较不同厂商和型号的网络设备，综合考虑性能、价格、兼容性等因素。
4. 网络设备配置
（1）根据网络拓扑结构和设备选型，配置网络设备。
（2）配置VLAN、路由、安全策略、QoS等参数。
（3）进行网络设备调试，确保网络正常运行。
七、建议
1. 在实际工作中，要充分考虑网络需求，进行详细的网络规划和设计。
2. 选择合适的网络设备，确保网络性能和安全性。

2综合配置案例关于本章2.1 中小型园区/分支出口综合配置举例2.2 大型园区出口配置示例（防火墙直连部署）2.3 大型园区出口配置示例（防火墙旁路部署）2.4 校园敏捷网络配置示例2.5 轨道交通承载网快速自愈保护技术配置举例2.6 配置交换机上同时部署ACU2和NGFW的示例2.1 中小型园区/分支出口综合配置举例园区网出口简介园区网出口一般位于企业网内部网络与外部网络的连接处，是内部网络与外部网络之间数据流的唯一出入口。

对于中小型企业来说，考虑到企业网络建设的初期投资与长期运维成本，一般希望将多种业务部署在同一设备上。

企业网络用户一般同时需要访问Internet和私网VPN，而对于中小型企业来说考虑到建设及维护成本问题，一般租用运营商Internet网络组建私网VPN。

对于部分可靠性要求较高的园区网络，一般考虑部署两台出口路由器做冗余备份实现设备级可靠性，同时应用链路聚合、VRRP、主备路由等技术保证园区出口的可靠性。

华为AR系列路由器配合华为S系列交换机是中小型园区网出口设备的理想解决方案。

l园区出口设备需要具备NAT Outbound及NAT Server的功能，实现私网地址和公网地址之间的转换，以满足用户访问Internet或者Internet用户访问内网服务器的需求。

l园区出口设备需要具备通过Internet构建私网VPN的功能，以满足企业用户各个机构之间私网VPN互通的需求。

l园区出口设备需要具备数据加密传输的功能，以保证数据的完整性和机密性，保障用户业务传输的安全。

l中小型园区出口需要具备可靠性、安全性、低成本、易维护等特点。

配置注意事项l本配置案例适用于中小型企业园区/分支出口解决方案。

l本配置案例仅涉及企业网络出口相关配置，涉及企业内网的相关配置请参见华为S 系列园区交换机快速配置中的“中小园区组网场景”。

组网需求某企业总部和分支分别位于不同的城市，地域跨度较远，总部存在A、B两个不同的部门，分支只有一个部门。

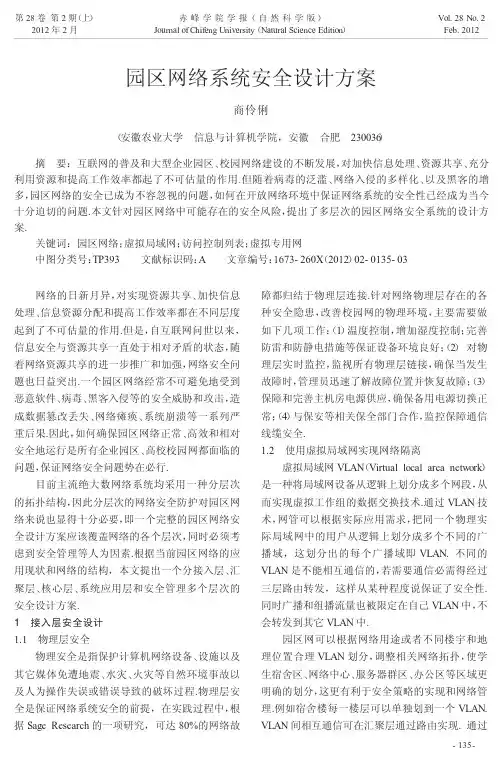

Vol.28No.2Feb.2012赤峰学院学报（自然科学版）Journal of Chifeng University （Natural Science Edition ）网络的日新月异，对实现资源共享、加快信息处理、信息资源分配和提高工作效率都在不同层度起到了不可估量的作用.但是，自互联网问世以来，信息安全与资源共享一直处于相对矛盾的状态，随着网络资源共享的进一步推广和加强，网络安全问题也日益突出.一个园区网络经常不可避免地受到恶意软件、病毒、黑客入侵等的安全威胁和攻击，造成数据篡改丢失、网络瘫痪、系统崩溃等一系列严重后果.因此，如何确保园区网络正常、高效和相对安全地运行是所有企业园区、高校校园网都面临的问题，保证网络安全问题势在必行.目前主流绝大数网络系统均采用一种分层次的拓扑结构，因此分层次的网络安全防护对园区网络来说也显得十分必要，即一个完整的园区网络安全设计方案应该覆盖网络的各个层次，同时必须考虑到安全管理等人为因素.根据当前园区网络的应用现状和网络的结构，本文提出一个分接入层、汇聚层、核心层、系统应用层和安全管理多个层次的安全设计方案.1接入层安全设计1.1物理层安全物理安全是指保护计算机网络设备、设施以及其它媒体免遭地震、水灾、火灾等自然环境事故以及人为操作失误或错误导致的破坏过程.物理层安全是保证网络系统安全的前提，在实践过程中，根据Sage Research 的一项研究，可达80%的网络故障都归结于物理层连接.针对网络物理层存在的各种安全隐患，改善校园网的物理环境，主要需要做如下几项工作：（1）温度控制，增加湿度控制；完善防雷和防静电措施等保证设备环境良好；（2）对物理层实时监控，监视所有物理层链接，确保当发生故障时，管理员迅速了解故障位置并恢复故障；（3）保障和完善主机房电源供应，确保备用电源切换正常；（4）与保安等相关保全部门合作，监控保障通信线缆安全.1.2使用虚拟局域网实现网络隔离虚拟局域网VLAN （Virtual local area network ）是一种将局域网设备从逻辑上划分成多个网段，从而实现虚拟工作组的数据交换技术.通过VLAN 技术，网管可以根据实际应用需求，把同一个物理实际局域网中的用户从逻辑上划分成多个不同的广播域，这划分出的每个广播域即VLAN.不同的VLAN 是不能相互通信的，若需要通信必需得经过三层路由转发，这样从某种程度说保证了安全性.同时广播和组播流量也被限定在自己VLAN 中，不会转发到其它VLAN 中.园区网可以根据网络用途或者不同楼宇和地理位置合理VLAN 划分，调整相关网络拓扑，使学生宿舍区、网络中心、服务器群区、办公区等区域更明确的划分，这更有利于安全策略的实现和网络管理.例如宿舍楼每一楼层可以单独划到一个VLAN.VLAN 间相互通信可在汇聚层通过路由实现.通过园区网络系统安全设计方案商伶俐（安徽农业大学信息与计算机学院，安徽合肥230036）摘要：互联网的普及和大型企业园区、校园网络建设的不断发展，对加快信息处理、资源共享、充分利用资源和提高工作效率都起了不可估量的作用.但随着病毒的泛滥、网络入侵的多样化、以及黑客的增多，园区网络的安全已成为不容忽视的问题，如何在开放网络环境中保证网络系统的安全性已经成为当今十分迫切的问题.本文针对园区网络中可能存在的安全风险，提出了多层次的园区网络安全系统的设计方案.关键词：园区网络；虚拟局域网；访问控制列表；虚拟专用网中图分类号：TP393文献标识码：A文章编号：1673-260X （2012）02-0135-03第28卷第2期（上）2012年2月135--在接入交换机上对VLAN进行配置，这样就完成校园网最基本的局域网的划分，以保证整个网络的正常运行，同时为防火墙系统、访问控制的部署打下坚实的基础.2汇聚层安全设计2.1采用访问控制技术访问控制列表（Access Control List，ACL）是路由器和交换机接口的指令列表，用来控制端口进出的数据包.ACL适用于所有的被路由协议，如IP、IPX、AppleTalk等.这张表中包含了匹配关系、条件和查询语句，表只是一个框架结构，其目的是为了对某种访问进行控制.园区网络的出口安全控制上通常应用ACL，在实施ACL后，园区网络出口安全策略可以得到有效实现.对于园区网络来说，计算机病毒的危害是巨大的，因为传播速度快，往往来不及控制.例如，蠕虫病毒、“冲击波”病毒等病毒数据的传播，面临种种病毒威胁，可在分析病毒原理后，在接入层或汇聚层交换机上配置相关的ACL 关闭相关端口如4444、135、139等.2.2进行传输链路备份传输链路的备份是提高网络系统安全性可用性的实用方法.当前的相关流行技术中最为广泛的为链路聚合（Link Aggregation）技术.链路聚合技术提供了某一条传输线路内部的冗余机制，几条链路聚合的链路彼此互为冗余备份.链路聚合技术其原理是使两台网络设备间的数条物理链路从逻辑上合并成一条逻辑上的数据链路.例如将主备交换机之间物理链路Link a、Link b和Link c聚合成一条聚逻辑链路.这条链路在逻辑上一条完整的链路，对上层服务来说其内部组成和数据传输都是透明的.聚合链路的内部物理链路同时完成数据收发并且互相备份.只要其中一条物理链路仍在正常工作，这条聚合的传输链路就不会断路.如Link a与Link b先后断路，通过它们的数据会立即通过Link c传输，从而确保了两台设备间的通信不会中断.3核心层安全设计3.1防火墙技术防火墙是一种隔离控制的技术，在某个机构网络与不安全网络之间设立一些障碍，阻碍对信息资源的非法访问，使用防火墙还可以阻止机密信息资源从企业的内部网络中被非法偷取输出.园区网络为了保护信息系统的安全性，在内部网与互联间安设防火墙软件.企业的信息系统采用有选择性的接收方法应用于来自互联网的访问.它能够容许或者禁止一类详细的IP地址访问，还能够接收或者拒绝TCP/IP上某一类具体的应用.若在任意某一台IP主机上有需要一些禁止的信息资源或危险陌生的用户，则能够通过设置使用防火墙过滤掉从这个主机发送出的包.若某个企业只是应用互联网的电子邮件和WWW服务器向外部提供信息资源，那就能在防火墙上设置使只有这两类的应用数据包能够通过.对于路由器来说，这不仅需要分析IP层的信息，而且还需要进一步认识TCP传输层甚至是应用层信息来进行取舍.3.2VPN的应用VPN--虚拟专用网（Virtual Private Network）是专用网络在公共网络如Internet上的扩展.VPN 通过私有隧道技术在公共网络上仿真一条点到点的专线，从而达到安全的数据传输目的.虚拟专用网不是真的专用网络，但却能够实现专用网络的功能.虚拟专用网的是依靠ISP（Internet服务提供商）和其它NSP（网络服务提供商），在公用网络中建立专用的数据通信网络的技术.在虚拟专用网中，任意两个节点之间的连接并没有传统专网所需的端到端的物理链路，而是利用某种公众网的资源动态组成的.目前在园区网络建设中可采用两大远程安全接入技术，IPSec VPN和SSL VPN技术，同时组网来满足内外用户的需求.通过相关技术，可以使用IP机制仿真出一个私有的广域网，通过私有的隧道技术在公共数据网络上仿真一条点到点的专线技术.4系统应用层安全设计4.1系统安全设计该层次的安全问题主要来自网络内使用的操作系统的安全，主要表现在三方面，一是操作系统本身的缺陷带来的不安全因素，主要包括身份认证、访问控制、系统漏洞等；二是对操作系统的安全配置问题；三是病毒对操作系统的威胁.针于操作系统可能存在的安全问题，需要进行下列工作：（1）安装补丁.没有一个操作系统是绝对安全的，任何操作系统都会有这样或那样的漏洞(Bug)，保障操作系统安全的办法只有通过不断打补丁才能实现.为了保障Windows系列操作系统的安136 --全，在园区网内安装windows Update自动更新服务网站，保证联网计算机能够及时、快速的安装Windows关键更新及Service Pack，维护系统稳定性以及避免受到网络蠕虫攻击，更新操作系统，修复系统漏洞，保护计算机安全.（2）关闭多余的服务.操作系统在安装的时候，默认是安装了多种服务程序，许多服务程序都存在安全漏洞，这些服务程序的运行将增加系统的不安全因素，因此，应该主动关闭一些不用的服务程序.（3）注意口令安全.在网络环境中，口令是用来确认用户身份，决定访问权限的重要手段，访问网络设备、操作系统、数据库、应用程序都需要口令.为缺省的系统账号(例如root、admin、administrator、guest等)设置复杂的口令，尽量不要使用缺省账号，或给系统的缺省账号改名.为系统的账号和口令文件设置严格的访问权限控制，防止未授权用户获得口令文件.4.2网络数据备份网络数据备份是指在典型的分层次网络环境下，通过相关数据存储安全管理的软件，硬件与存储设备相结合，对整个网络的数据进行集中式管理，以实现全自动化的定时备份、类似文件归档、数据的分级存储和数据灾难性恢复.通过网络数据备份，以保障网络系统正常运行，即使在网络出现重大故障甚至灾难性毁坏时，还能够使网络恢复到原先的状态保证数据不丢失，最大程度上降低了损失.网络数据备份可采用双击热备方式.双机热备是一种容错方式，当主服务器不能正常工作时，备用服务器能够立即取代主服务器的位置完整主服务器正在运行的工作，从而保证重要服务一直能够高效正常的运作.双机热备的服务器均采用双网卡的配置，使得两台服务器之间链路聚合建立主备线路.若主服务器不能正常运行，由于备用服务器与主服务器数据相同，应用程序与运行环境也完全相同，所以备用服务器可以立即进行接管.目前网络的飞速发展，大型企业单位等越来越多的依赖与网络办公系统、网络财务系统等，的确这些业务信息网络系统为办公提供了极大的方便，使企业的高效运作起到了非常关键性的作用，这些系统服务器如果一旦发生故障不能正常运行，将给企业带来无可估量的重大经济损失.由此可见，关键系统的容错性和不间断性尤为重要，而双机热备技术的成熟运用将是系统安全的首选.5安全管理设计安全管理包括安全管理制度制定与实施、安全设备与技术运用、相关人员的管理等.管理的制度是否健全，很大程度地影响了整个网络系统的安全与否，安全管理制度的严密执行，部门安全职责的明确划分，人员角色的合理配置无疑都将在某种程度上降低其整个网络系统的安全风险.因而明确一个合理的安全管理制度与安全策略显得尤为必要.安全管理方面可从以下几个方面入手：（1）成立网安全管理小组，小组成员可以由各子网节点、各子系统管理员参加；（2）明确制定安全管理小组的成员在管理上的权利和义务.对于小组中的每一个成员，明确指定每个人应该对什么事故负什么样的责任，责任落实到人头；（3）明确指定什么人可以管理什么网络设备（防火墙、路由器、交换机等等），做到专门的产品维护由专人负责；（4）组成一个快捷有效的应急响应小组，以便在发生攻击事件时在最短时间内提供最有利的支持；（5）定期组织培训，技能更新，提高安全防范意识.总之，园区网络安全涉及许多方面，是一个综合性的课题，网络安全的需要在技术上要求适应网络的动态变化，建立自适应的安全保障体系.本文也只是在网络安全体系的设计上提出基本设计方案，具体实施过程还需要根据实际情况对设备选型，技术正确配置与应用.只有这样才能构建相对完善的网络安全防御系统，真正起到保证网络信息的安全.———————————————————参考文献：〔1〕王群.计算机网络安全技术[M].北京：清华大学出版社，2008.〔2〕李文英.计算机网络安全技术及其防护研究[J].科技广场，2010（9）.〔3〕郭珍华.浅析数据安全的主要问题与技术保护[J].科技情报开发与经济，2011（1）.〔4〕潘瑜.计算机网络安全技术[M].北京：科学出版社，2006.137--。

企业园区网络设计规划及实施方案一、内容概述网络架构设计：分析企业园区的地理位置、业务需求、数据流等情况，设计出符合企业需求的高效网络架构。

确保网络的稳定性、可靠性和可扩展性。

网络安全规划：确保网络安全是网络设计的重要组成部分。

本方案将涉及网络安全策略的制定、安全防护体系的建立以及数据备份与恢复机制的规划等。

硬件设备选型与配置：根据企业业务需求和网络架构，选择适合的硬件设备，如交换机、路由器、服务器等，并进行合理配置，确保网络的高效运行。

园区内部分支机构网络互联：针对园区内不同分支机构之间的网络互联需求，设计合理的网络拓扑结构，确保数据传输的高效与安全。

无线网络覆盖：提供全面的无线网络覆盖方案，满足企业及员工移动办公的需求，同时保证无线网络的安全性和稳定性。

智能化管理与维护：引入智能化管理系统，实现网络的实时监控、故障预警和快速响应，提高网络管理效率，降低运维成本。

实施进度与预算：制定详细的实施计划，包括各阶段的任务、时间表及预算等，确保网络设计规划及实施方案的顺利推进。

1. 背景介绍：介绍当前信息化时代背景下，企业园区网络设计的重要性及其对企业发展的影响。

随着信息化时代的快速发展，企业园区网络设计在现代企业中扮演着至关重要的角色。

其重要性不仅体现在满足企业日常运营和管理的需求，更在于对企业发展的深远影响。

在当今数据驱动的时代，企业的信息化建设已成为提升竞争力、优化运营效率、促进创新发展的关键要素。

企业园区网络设计，首先涉及到的是企业内外信息的流通与交互。

一个高效、稳定的园区网络能够确保企业各项业务的顺畅运行，从供应链管理、生产制造、财务管理到人力资源管理等各个环节，都离不开网络的支持。

随着物联网、云计算、大数据和人工智能等技术的普及和应用，企业对于网络的需求越来越高，对于网络设计的要求也愈发严格。

更为重要的是，企业园区网络设计关乎企业的长远发展。

网络作为企业内部信息沟通的基础平台，是企业内部各个部门之间协同合作的重要保障。

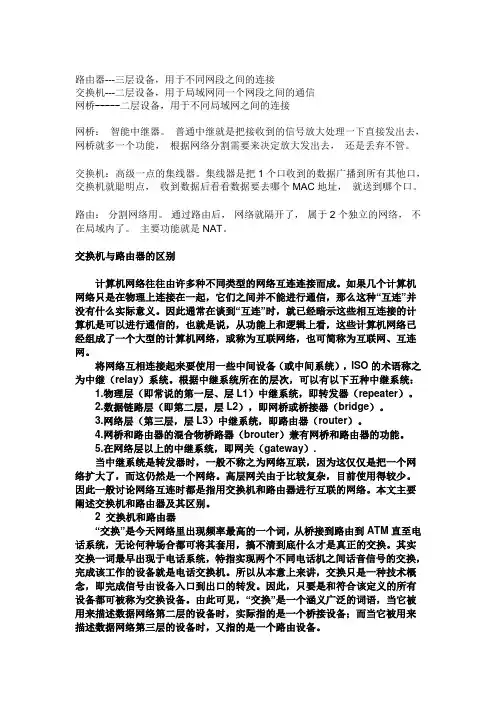

路由器---三层设备，用于不同网段之间的连接交换机---二层设备，用于局域网同一个网段之间的通信网桥-----二层设备，用于不同局域网之间的连接网桥：智能中继器。

普通中继就是把接收到的信号放大处理一下直接发出去，网桥就多一个功能，根据网络分割需要来决定放大发出去，还是丢弃不管。

交换机：高级一点的集线器。

集线器是把1个口收到的数据广播到所有其他口，交换机就聪明点，收到数据后看看数据要去哪个MAC地址，就送到哪个口。

路由：分割网络用。

通过路由后，网络就隔开了，属于2个独立的网络，不在局域内了。

主要功能就是NAT。

交换机与路由器的区别计算机网络往往由许多种不同类型的网络互连连接而成。

如果几个计算机网络只是在物理上连接在一起，它们之间并不能进行通信，那么这种“互连”并没有什么实际意义。

因此通常在谈到“互连”时，就已经暗示这些相互连接的计算机是可以进行通信的，也就是说，从功能上和逻辑上看，这些计算机网络已经组成了一个大型的计算机网络，或称为互联网络，也可简称为互联网、互连网。

将网络互相连接起来要使用一些中间设备（或中间系统），ISO的术语称之为中继（relay）系统。

根据中继系统所在的层次，可以有以下五种中继系统：1.物理层（即常说的第一层、层L1）中继系统，即转发器（repeater）。

2.数据链路层（即第二层，层L2），即网桥或桥接器（bridge）。

3.网络层（第三层，层L3）中继系统，即路由器（router）。

4.网桥和路由器的混合物桥路器（brouter）兼有网桥和路由器的功能。

5.在网络层以上的中继系统，即网关（gateway）.当中继系统是转发器时，一般不称之为网络互联，因为这仅仅是把一个网络扩大了，而这仍然是一个网络。

高层网关由于比较复杂，目前使用得较少。

因此一般讨论网络互连时都是指用交换机和路由器进行互联的网络。

本文主要阐述交换机和路由器及其区别。

2 交换机和路由器“交换”是今天网络里出现频率最高的一个词，从桥接到路由到ATM直至电话系统，无论何种场合都可将其套用，搞不清到底什么才是真正的交换。

3．注意事项
创建路由条目时，尽可能使用下一跳路由器的地址， 而不是本地路由器接口。
当连接下一跳路由器的接口处于关闭状态时，尽管可
配置指向该路由器的路由条目，并且可在配置文件中 看到相关语句，但在接口被激活前，路由表中不会出 现相应表项。 IOS支持在若干静态路由上均衡流量。

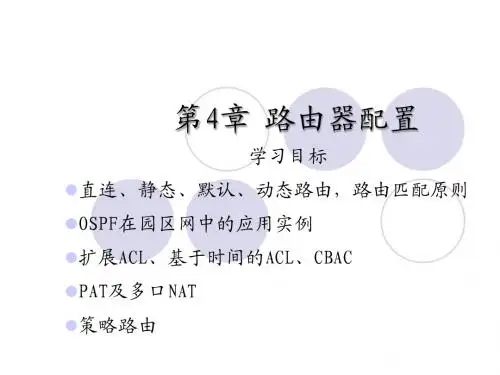

4.1.3 默认路由
一台路由器连接两个IP子网
为实现网间通信，除必要的物理连接，还需要对路由器进 行必要的设置。 Description命令不是必须的。
interface Ethernet0/0 description toTest_Net_226 ip address 210.31.226.254 255.255.255.0 interface Ethernet0/1 description toTest_Net_227 ip address 210.31.227.254 255.255.255.0
企业网只有一个接口与公网相连，可在S1上设置指向对 端路由器接口的默认路由，并通过OSPF将该路由告知 S2、S3，以在这2台交换机上动态生成默认路由。
3. OSPF路由规划
1）环回口地址 2）区域划分 3）默认路由
S1
在S1上设置正确的默认路由后，可先在S2、 配置环回口地址是一个简单 因网络规模较大，为避免链 S3上手工添加分别指向S3、S2的默认路由， 但却十分重要的操作。 然后再添加指向S1的默认路由。 路状态更新信息扩散至整个 物理口可能Down掉，而环 网络，选用多区域OSPF。 还可以在S1上运行命令default-information 回口不会（除非手工Down originate，通知所有运行OSPF的路由器，使 掉） 其自动产生一条指向（或间接指向）S1的默认 路由。

西南交通大学组网设计方案大型园区网络西南交大一队第一章概述1.1前言在二十一世纪教育改革中,世界各国都在加快教育现代化的步伐，其信息化程度的高低已成为当今世界衡量一个国家综合国力的重要标志。

中国教育信息化在经过过去几年的建设后，国家教育科研网（CERNET）骨干已基本建成.大部分高校也已建设了自己的校园网络，对校内提供ISP服务。

国家要求在今后5年内完成教育上网,即所有高校、职业学校、中学和小学拥有自己的校园网，并建设校园网将各个校区互联并提供与国家教育科研网和各运营商互联的接口。

1。

2总体设计原则1.先进性原则：计算机网络的先进性将通过网络构架的先进性、硬件设备的先进性、传输速率和协议选择、信息系统的先进性来体现。

2.实用性原则：采用的技术路线、产品应经过实践检验，被证明是成熟可靠的，设计结果能满足客户的需求并且行之有效。

3。

可靠性原则：校园计算机网络的可靠性将通过选择能可靠运行的网络结构、选择可靠的网络和计算机硬件设备，以及选择可靠的网络操作系统和信息应用系统来体现。

4.安全性原则：通过加强内部访问控制和外部访问控制两方面来保证网络和信息安全.5．开放性原则：采用标准通用的网络协议和信息传递方式,保证系统的开放性。

6。

易管理性原则：从网络的结构和网络设备的易管理性来体现.网管员可以在网络的任意端口通过Web 对设备进行管控，设备的所有端口的状态都会实时地显示出来.控制整个网络安全高效地运行。

7。

经济性原则：相对国防、金融等机构，学校对网络建设的投入显然较低，这就要求建成的网络经济实用，具备很高的性能价格比;在技术性能和价格的平衡中,技术性能优先，兼顾价格1.3校园网网络设计需求1网络的应用1、大容量的教学资源库、课件资源库。

2、Web、E—MAIL、FTP、BBS视频服务器、数据库服务器的应用。

3、办公自动化及办公收发文系统。

4、远程教育服务。

5、各种流媒体和各种应用平台服务6、Intranet以及Internet技术应用。

Ｒ Ｉ Ｐ 、 Ｏ Ｓ Ｐ Ｆ ； ４ ．Ａ Ｃ Ｌ 、 防火墙 、 ＷＬ Ａ Ｎ安全、 数据分析；
５ ．Ｎ Ａ Ｔ、 Ｐ Ｐ Ｐ 、 帧 中继 。
路 由配置 ； 在职业素养 目标上 ， 通过项 目案例培养学 生在学 习过程中的主动性和建构性 ， 培养学生 良好
的协作精神 、 沟通能力 、 团队合作意识 ， 激发学生兴
系的 开发 。
关键词 ： 工作过程 ； 职 业教 育；交换机与路 由器配置 中图分类号 ： Ｇ ７ ｌ ２ 文献标识码 ： Ａ 文章编号 ： １ ６ ７ １ ￣１ ５ ８ ０ （ ２ ０ １ ３ ） ０ ２

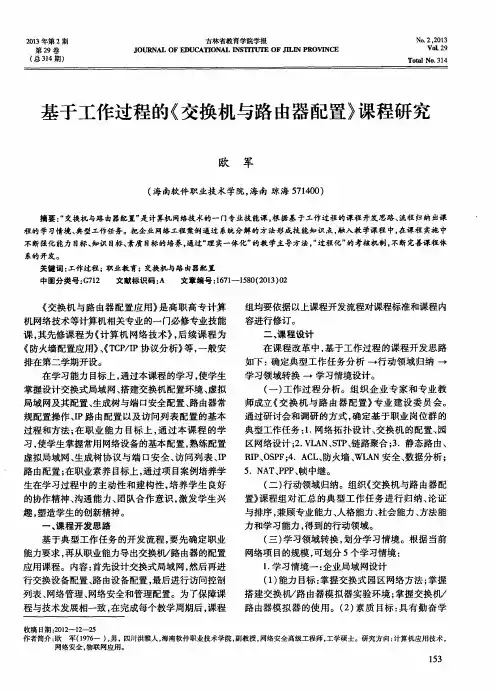

《 交换机 与路 由器 配置应用》 是高职高专计算 机网络技术等计算机相关专业的一门必修专业技能 课， 其先修课程为《 计 算机 网络技术》 ， 后续课程 为 《 防火墙 配置应用》 、 ｛ Ｔ Ｃ Ｐ ／ Ｉ Ｐ协议分析》 等， 一般安
排在第二学期开设 。 在学习能力 目 标上 ， 通过本课程的学习， 使学生 掌握设计交换式局域网、 搭建交换机配置环境 、 虚拟 局域网及其配置 、 生成树与端 口安全配置、 路由器常
规 配置 操作 、 Ｉ Ｐ路 由配置 以及 访 问列 表 配 置 的基 本
组 均要 依据 以上课 程开 发流 程对课 程标 准 和课程 内 容 进行 修 订 。 二、 课 程设 计
典 型工 作任 务 ： １ ． 网 络 拓扑 设 计 、 交换机的配置、 园
过程和方法 ； 在职业 能力 目标 上， 通过 本课 程 的学 习， 使学生掌握常用网络设备的基本配置 ， 熟练配置 虚拟局域网、 生成树协议与端 口安全、 访 问列表 、 Ｉ Ｐ
区网络设计 ； ２ ． Ｖ Ｌ Ａ Ｎ 、 Ｓ Ｔ Ｐ 、 链路聚合 ； ３ ． 静态路由、

在日常工作中常见的情况只有（1）和（2）两种。

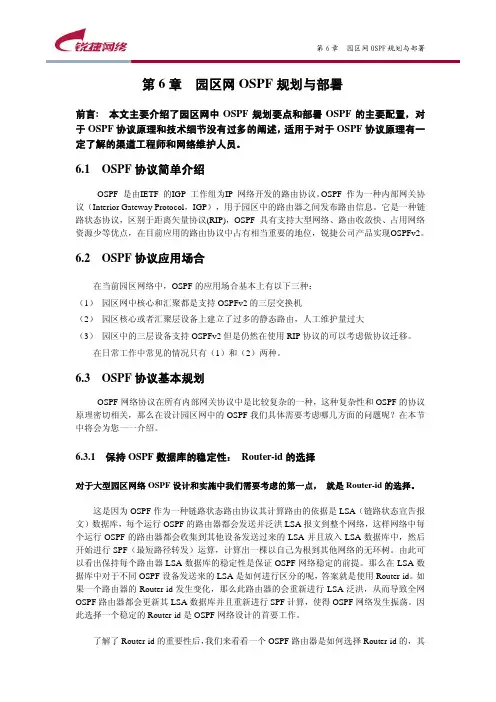

6.3 OSPF 协议基本规划
OSPF 网络协议在所有内部网关协议中是比较复杂的一种，这种复杂性和 OSPF 的协议 原理密切相关，那么在设计园区网中的 OSPF 我们具体需要考虑哪几方面的问题呢？在本节 中将会为您一一介绍。
6.3.1 保持 OSPF 数据库的稳定性： Router-id 的选择
在绝大部分的情况下，园区网中的非骨干区域中都仅仅需要知道默认路由出口在哪里， 因此锐捷网络推荐把非骨干区域统一设置成完全末梢区域，这样将极大的精简非骨干区域内 部路由器的路由条目数量，并且减少区域内部 OSPF 交互的信息量。对于极少数存在特殊需 求的网络，请根据实际情况灵活使用几种区域类型。
6.3.4 骨干区域路由器的路由表项优化：非骨干区域 IP 子网规划和路由汇总
值得注意的是在施工中对于非骨干区域的 AREA 号定义，锐捷网络推荐使用 AREA 10 ,20 ,30…来递增，这样可以提供 AREA 号上的冗余，便于客户增加区域。
6.3.3 非骨干区域内部路由器的路由表项优化： 特殊区域的使用
前一节讲到在 OSPF 的非骨干区域中使用的一般都是较为低端的三层交换机，其产品定 位使得其不可能承受过多的路由条目，为了精简其路由条目数量可以采用一些特殊区域模式 来进行路由表项的优化。锐捷网络产品支持 OSPF 协议中定义的全部三种特殊区域模型：末 梢区域（Stub Area），完全末梢区域（Totally Stub Area）和非完全末梢区域（NSSA Area）。
不过在调整 cost 值之前还有一项必须要做的工作。因为 OSPFv2 出现的时间较早，没有 考虑到带宽的飞速发展，因此缺省情况下，OSPF 计算 cost 值使用的参考带宽为 100M，也就 是说缺省情况下，OSPF 把 100M 带宽以上的端口统统认为其 cost 是 1。很明显，在网络骨干 带宽迈向 10T 的今天已经显得非常的不合时宜。幸运的是锐捷网络设备提供了更改参考带宽 的功能，使用 auto-cost reference-bandwidth 命令选择一个合适的参考带宽成为 OSPF 网络建 设中必须要做的一项工作。

园区网典型组网架构及案例实践主讲人：施淼淼目录园区网络基本概念12典型园区网络建设流程什么是园区网分支其他园区远程接入用户私有/公有云Internet / WAN园区外部园区内部园区出口层核心层汇聚层接入层网络管理数据中心DMZ 网络安全终端层典型场景办公楼政府企业校园工厂银行园区网络典型架构WANInternetIPSFirewal Anti-DDoSA C eLO G•园区网一般遵循层次化和模块化设计原则。

•按照终端用户数量或者网元数量，可将园区络分为小型园区网、中型园区网和大型园区网。

接入层汇聚层核心层出口区数据中心区网络管理区出差员工分支园区小型园区网络典型架构•小型园区网络应用于接入用户数量较少的场景，一般支持几个至几十个用户。

网络覆盖范围也仅限于一个地点，网络不分层次结构。

网络建设的目的常常就是为了满足内部资源互访。

•小型园区网络特点：▫用户数量较少▫仅单个地点▫网络无层次性▫网络需求简单终端用户数（个）<200网元数量（个）<25某连锁咖啡店网络拓扑HostFAT APInternet中型园区网络典型架构•中型园区网络能够支撑几百至上千用户的接入。

•中型网络引入了按功能进行分区的理念，也就是模块化的设计思路，但功能模块相对较少。

一般根据业务需要进行灵活分区。

•中型园区网络特点：▫规模中等▫使用场合最多▫功能分区▫一般采用三层网络结构：核心、汇聚、接入终端用户数（个）200~2000网元数量（个）25~100Internet接入层汇聚层核心层出口层APAC某外贸公司网络拓扑大型园区网络典型架构•大型园区网络可能是覆盖多幢建筑的网络，也可能是通过WAN 连接一个城市内的多个园区的网络。

一般会提供接入服务，允许出差员工通过VPN 等技术接入公司内部网络。

•大型园区网络特点：▫覆盖范围广▫用户数量多▫网络需求复杂▫功能模块全▫网络层次丰富终端用户数（个）>2000网元数量（个）>100出差员工总部园区分部园区Internet/WAN云数据中心网络管理某大型企业网络拓扑园区网络主要协议/技术常用协议/技术出口区核心层汇聚层接入层VLAN 、生成树、链路聚合、AAA 等DHCP 、堆叠、链路聚合、生成树、OSPF 、静态路由等堆叠、OSPF 、静态路由、ACL 等NAT 、OSPF 、静态路由、PPPoE 等WLAN 相关协议/技术SNMP/NETCONFACNMS目录•典型园区网络建设流程园区网络基本概念12典型园区网络建设流程网络需求•某公司（规模为200人左右）因业务发展需要，准备搭建一张全新的园区网络，对网络需求如下：▫能够满足公司当前的业务需求▫网络拓扑简单，维护方便▫提供有线接入供员工办公使用，提供WiFi服务供访客使用▫做到简单的网络流量管理▫保证一定的安全性园区网络项目生命周期规划与设计•设备选型•物理拓扑•逻辑拓扑•使用技术与协议等部署与实施•设备安装•单机调测•联调测试•割接并网等网络运维•日常维护•软件与配置备份•集中式网管监控•软件升级等网络优化•提升网络的安全性•软件与配置备份•提升网络的用户体验等12 34小型园区网络设计1.组网方案设计设备选型物理拓扑3.安全设计出口安全设计内网有线安全内网无线安全4.运维管理设计基础网络管理智能运维2.网络设计基础业务设计WLAN设计二层环路避免设计网络可靠性设计组网方案设计命名及接口选取规则•命名按照方便记忆的统一方法，且具有拓展性。

超融合 一体机
超融合 一体机
超融合 一体机
两种设备：x86服务器 + 交换机
数据可靠：较差，还需要额外部署备份容灾的软件 架构：复杂的架构，后期调整会很复杂 运维管理：层面太多，运维管理复杂 扩展性：较差，性能上不存在可扩展性 安全性：传统的安全方案，一般，投资要求比较高 合规：不符合最新的等级保护对虚拟化安全的要求 节能环保：大量的设备耗电量高
全软件定义数据中心
用户可获得自主管控的全软件定义数据中心 定期提供使用报告，为用户管理层提供决策分析
可靠的运维服务
提供SLA服务标准，保证“10分钟响应，30分钟诊断，2小时到达现场”
园区云的服务模式
传统IT服务模式
办理入驻手续 电脑采购 软件采购 网络配置 系统配置
服务供应商评估 服务供应商切换
aSVaSANaNET
超融合机柜1
VM VM VM
aSVaSANaNET
超融合机柜n
VM VM VM
aSVaSANaNET
桌面云机柜
安全资源池机柜
建设运营模式（一）——合作建设，共同运营
平台搭建
平台运维
园区云运营方
✓ 机房、带宽、机柜等IDC 基础资源
✓ 平台首次硬件投入 ✓ 平台扩容后的硬件投入
技术领先：
VPN
Gar tner ✓ 入围Gartner 2016年《X86服务器虚拟化基础架构魔力象
限》，国内仅两家入围
全✓ 球20魔17年力，象工信限部主办的Cloud China2017云帆奖广，域荣获网“优云化计
算最具影响力企业奖”
✓ 获得可信云称号并且NO. 0001
应用交付
下一代防火墙
国际认可

企业园区网络建设技术方案（华为）1项目概述根据实际情况增加项目介绍1.1项目背景1.2项目目标2园区总体系统规划设计2.1需求分析随着企业信息化建设不断深入，企业的生产业务系统、经营管理系统、办公自动化系统均得到大力发展，对于企业园区网的建设要求越来越高。

传统园区网建设初期往往面临如下问题：(一)网络架构较为混乱，不便于扩容和维护管理：园区网在建设初期，设备和光纤/电缆随意布放，缺乏统一的网络分层规划管理，网络拓扑相对混乱，不便于对网络性能瓶颈进行正确评估和有效扩容，给日常网络管理也带来很大难度。

(二)网络可靠性规划不合理，影响企业生产和经营管理、造成投资浪费：由于缺乏有效的园区网规划，对于网络可靠性考虑不够，网络中既存在单点故障导致网络可靠性低、影响企业生产和经营管理行为，同时也存在网络过度冗余、造成投资浪费的现象。

(三)网络信息安全存在隐患：网络安全性是园区网建设的重中之重，传统园区网安全漏洞较多，无法应对内外部用户日益猖獗的网络攻击行为（例如：对园区网设备进行攻击、消耗网络带宽、窃取企业核心电子资产信息），对于内部和外部用户缺乏有效的身份认证手段、用户可随意接入网络，网络层面的安全保证和防御措施也不到位，造成园区网的脆弱和易攻击。

(四)无法满足日益增长的网络业务需求：随着企业的业务发展，出现了基于园区网基础设施的丰富增值业务需求，例如：网络接入形式要求多样化，支持WLAN无线接入，满足移动办公、大区域无线缆覆盖等特殊要求；对于企业用户访问外网进行计费，计费策略可灵活设置（时长计费、流量计费、按目的地址计费）；企业多出口链路场景下的负载均衡、灵活选路需求。

传统园区网建设缺乏有效满足这些增值业务需求的统一解决方案考虑，支持这些业务存在园区网络分散建设、重复投资的问题。

(五)缺乏简单有效的网络管理系统，企业IT网络运维部门面临很大压力：当前，企业网IT运维部门面临很大的网络运维压力，来自于园区网内外部的安全事件频发、网络可靠性低引起的网络业务中断现象，网络故障诊断、分析定位过程对于IT运维人员的技术能力和经验水平要求较高，缺乏简单有效/低成本的图形化网管工具、进行实时网络拓扑显示、状态监控和各种故障事件预警/告警展示。

大型园区网络规划与设计方案随着科技的飞速发展和互联网的普及，现代园区已经不再只是单纯的生产基地，而是一个高度信息化的综合性服务平台。

网络作为其中最为重要的基础设施，不仅仅是数据的传递工具，更是企业和园区之间联系的桥梁。

因此，对于一家现代园区而言，进行科学的网络规划与设计显得尤为重要。

一、网络规划网络规划是指建设网络的总体分析、设计、组织和管理等一系列工作。

现代园区为了适应产业升级和创新发展的需要，应从以下三个方面进行网络规划。

1. 设备规划：包括交换机、路由器、防火墙、VPN网关等核心设备的选型和配置。

应根据园区规模和业务需求，科学合理地规划设备数量、型号和分布方式，以满足业务扩展和安全性要求。

2. 网络结构规划：现代园区网络结构一般分为校园网和互联网两个层次。

校园网指统一管理、统一维护的园区内网，互联网指园区与外部网络之间的连接。

校园网和互联网的拓扑结构应考虑网络稳定性、数据安全性和网络带宽带负载等因素。

3. IP地址规划：网络中各个设备需要一个独立的IP地址，因此在网络规划中需要规划掩码、网段等参数。

IP地址规划应避免地址冲突、重复和随意更改等情况，以确保网络正常通信。

二、网络设计网络设计是指在网络规划的基础上，对网络进行具体的实现和细节设计。

现代园区网络设计有以下要点：1. 网络拓扑设计：根据设备规划和网络结构规划，在园区内建立合理的网络拓扑以提高网络性能和可靠性。

例如采用星形、环形、树形等结构，应选择标准化的网络设备，并利用虚拟化技术统一管理网络运行状态。

2. 无线网络设计：在园区内建立覆盖面广、性能稳定的无线网络。

无线网络应考虑信号强度、用户量、流量和安全问题，应在关键区域增设信号放大器、无线网关等设备。

3. 安全策略设计：安全策略设计是保证网络安全的最重要措施。

应采用完整的安全策略体系，包括访问控制、数据加密、防火墙等安全技术。

此外还应定期对网络安全进行全面检查和测试，及时发现和排除潜在的安全隐患。

用户服务质量
提供可定制的网络服务质 量，满足不同用户对网络 带宽、延迟等性能的需求。
安全性需求分析
防病毒和防黑客攻击
访问控制和身份验证
部署防病毒系统和入侵检测系统，预 防恶意软件和黑客攻击。
实施严格的访问控制和身份验证机制， 防止未经授权的访问和数据泄露。
数据备份与恢复
建立完善的数据备份和恢复机制，确 保重要数据的安全性和可靠性。
入侵检测系统配置
配置入侵检测系统的实时监测和报警规则，实现对园区网内异常行为的及时发 现和处理；配置入侵检测系统的日志记录和审计功能，便于后续的安全事件分 析和追溯。
04 网络安全策略部署
访问控制列表（ACL）部署
总结词
ACL是用于控制网络设备上数据包传送的规则集，通过配置ACL，可以限制网络流量，保护网络设备免受恶意攻 击和非法访问。
路由器配置
配置路由器的网络地址转换（NAT）功 能，实现内网和外网的地址转换；配置 静态路由和动态路由协议，实现园区网 内的路由优化。
交换机选型与配置
交换机选型
选择具有高带宽、低延迟和多端口的 交换机，满足园区网内不同部门和用 户的需求。
交换机配置
配置交换机的VLAN（虚拟局域网） 功能，实现不同部门之间的隔离和互 访控制；配置交换机的端口聚合和流 量控制功能，提高网络性能和稳定性。
通过自动化管理和定期维护，降低企业园区 网的运维成本。
提高工作效率
为企业员工提供稳定、快速的网络服务，提 高工作效率。
后期维护与服务
01
02
03
04
定期巡检
定期对企业园区网进行巡检， 确保网络的稳定运行。
故障处理
及时处理企业园区网出现的故 障，尽快恢复网络的正常运行

摘要随着计算机网络的迅猛发展，曾经在园区网中被广泛使用的10M/100M以太网技术、ATM等技术已经渐渐不能适应业务需求。

现在，千兆以至10G级别以太网技术正逐渐成为园区网主干的主流技术。

因此，许多大型园区网络面临着技术改造或者重新设计。

本文针对当前园区网络中存在的设计混乱、层次复杂、稳定性低，安全性不足等一系列问题，采用工程化设计方法，依照行业规范，设计并模拟实现一个园区网络，该网络依照行业规范设计，采用新近成熟的产品与技术，满足用户安全性、通用性、可操作性和拓展性的要求，由于网络设计过程中严格依照行业规范，采用模块化设计思想，因此网络系统各层可移植性强，极大的方便了以后的网络设计工作。

关键词：交换机；路由器；规划；设计；系统集成IAbstractWith the rapid development of computer network, the kinds of business in enterprise or organization have increased, and the data flow of business has risen a lot, the tendence of which is very evident. The once widely usesd technologies 10/100M Ethernet, ATM etc. gradually fail to meet the demands of business; at the moment, the Ethernet of 1000M or even 10G is becoming the main technology in the major campus network. In consequence, many large campus network are facing the problems of technology changing or new designing. Aiming at the problems in campus net and enterprise net such as disorderly design, complicated levels, low stability, lack of security and so on, this thesis will adopt the engineering design method, According to the professional standards, the author of this thesis intends to design and imitate a large scale of campus net. By following the professional standards and adopting the updated products as well as technology, this net can satisfy the users for its security, versatility, manipulation and extension. Because of the strict conformity to professional standards in the designing of the net and the employment of module design technology, every level in this net system can be implanted, which will greatly benefit the net designing work in the future. keywords:switch;router; plan; design;System integration目录摘要 (I)英文摘要 (II)第一章绪论 (1)1.1 选题来源 (1)1.2 主要内容 (1)1.3 论文结构 (1)第二章园区网概述 (3)2.1 园区网含义 (3)2.2 园区网特点 (3)2.3 园区网发展趋势 (3)第三章园区网设计 (4)3.1 需求分析 (4)3.2 网络设计原则 (4)3.3 网络模型设计 (5)3.3.1 核心层（Core Layer） (6)3.3.2 汇聚层（Distribution Layer） (6)3.3.3 接入层（Access Layer） (6)3.4 网络模型选择 (6)3.5 园区网络拓扑图 (7)3.6 IP地址规划 (7)3.7 VLAN规划 (8)3.8 路由协议选择 (8)3.9 网络设备选择 (10)3.10 配置规范 (10)第四章网络安全设计 (12)4.1 VLAN技术 (12)4.2 AAA技术 (13)4.3 VPN技术 (13)III4.4 防火墙技术 (13)4.5 安装杀毒软件 (14)4.6 其它安全措施 (14)第五章网络模拟实现 (15)5.1 模拟器介绍 (15)5.2 模拟环境拓扑图 (16)5.3 需求实现 (17)5.4 配置方法 (18)第六章网络测试 (22)6.1 单体测试 (22)6.2 网络连通性测试 (25)6.3 网络冗余性测试 (26)第七章总结 (29)谢辞 (30)参考文献 (31)第一章绪论1.1 选题来源随着计算机网络的迅速发展，曾经在园区网中被大量使用的10M/100M以太网技术、ATM技术已经渐渐不能适应现在的业务需求，作为园区主干网，10M/100M以太网作为主干网络核心技术带宽不足的弊病渐渐凸显，已经严重影响着园区网络的运行效率，目前仍有许多大型园区网络在使用ATM技术，这样的网络面临两个问题：VLAN间路由的性能不能满足网络需求，并且ATM技术正在逐步被淘汰。

路由器与交换机原理及配置实训报告Last updated at 10:00 am on 25th December 2020路由器与交换机原理及配置实训报告学院: 广西机电职业技术学院系别: 计算机与信息工程系专业班级: 物联网1501课程名称: 路由器与交换机原理及配置指导老师:实训时间:姓名: 施海彬学号:完成日期: 2016年12月28星期三一、实训目的:通过组合本学期所学路由器与交换机相关知识，融会贯通课本各章节内容，配置一个模拟的企业网,对企业网（园区网）有一个整体的认识，为以后的工作打下一个良好的基础。

二、实训任务:实训任务：在教师规定的时间内，完成总公司和分公司各交换机和路由器的配置并架设相关的网络服务，并把它们按要求连接模拟一个企业网。

三、实训要求:通过本实训的教学，学生应达到下列基本要求：a) 知识要求（1）交换机的原理和配置。

（2）路由器的原理和配置。

（3）网络服务的相关配置知识。

（4）ACLb) 能力要求能够独立完成配置并能正确处理操作过程中出现的故障。

c) 素质要求（1）能够培养自学能力、观察能力和独立解决问题能力（2）培养团队合作精神四、实训内容(1)交换机的配置。

(2)路由器的配置。

(3)网络服务的配置(4)ACL (访问控制列表(Access Control List，ACL))五、网络架构分析（1）组建企业网络根据公司实际需要，搭建的企业网络应具有以下的功能，把企业网接入因特网，在总公司提供因特网的出口。

总公司办公面积具有一定的规模，经实际调查研究，网络适合采用三层架构，即核心交换层、汇聚层、接入层。

分公司网络规模较小，可以暂时使用最简单的交换机+路由器的接入方法。

总公司的网络中，接入层放置在各办公区，负责员工PC 机跟企业网的连接；汇聚层负责接入层和核心层之间的衔接，同时负责VLAN间的通信，核心层放置于网管中心，负责整个企业网内的核心通信，同时提供企业网的对外出口。
