节电器说明书

广州保瓦电子科技有限公司
绿色照明 省着用 不如用着省
以下系列机型与功率、电流参数对照表如下：
产品
电压 功率 空载损耗
本机尺寸-室内
本机尺寸-室外
型号 （V） （KVA） （%） （宽×高×深）mm （宽×高×深）mm
ZTKQ320 380
13
≤0. 7
400×800×330
480×900×460
ZTKQ330 380
绿色照明 省着用 不如用着省
60 石家庄中冀正元化工厂 10 万 T/A 稀硝酸工程 61 广州永和永安大道（东段）市政路灯工程 62 山东滨州炼油厂 63 吉林到广东的高速公路 64 佛山三水 269 省道照明工程 65 西安西三环道路照明工程 66 鞍山市路灯工程 67 中山市市政路灯工程 68 湖北省武汉市青山区白玉山武钢二医院 69 广州市珠江新地下空间市政照明 70 G105 国道大石大桥扩建工程照明工程 71 番禺区南村镇兴业大道道路照明改造工程 72 广州市猎德大桥照明工程 73 新光快速路汉溪互通立交照明工程 74 佛山市和顺棠溪至料美公路主干线工程小布立交照明工 75 佛山西樵樵金路道路照明工程 76 佛山兴朗大桥照明工程 77 东莞黄江镇路灯工程 78 广州大观路与车陂路系统改善工程奥体中心立交照明工程
广州保瓦电子科技有限公司
绿色照明 省着用 不如用着省
4.10）无谐波污染，输出正弦波。 5. 控制方式 5.1）微电脑智能化控制，根据设定的时间段跟踪电网输入电压，智能调整灯具的供电电压。 5.2）具有自动复位功能，在停电后恢复送电时，全电压启动，启动完成后按工作设定自动
调整进入工作状态。 5.3）具备手/自动切换旁路功能及带旁路系统，当控制器发生故障时应自动切换旁路，以保

')"#"*'+,*
')"#"*'+,*
!"#$%% %&%'"(
4
01010101010101010101010101010101010101010101010101010101010101 01010101010101010101010101')"#"*'+,*010101010101010101010101010101010101 01010101010101010101010101')"#"*'+,*01010101010101010101010101 01010101010101010101010101010101010101010101010101010101010101
4. 清洗时
• • • • 清扫即移动时，先')"#"*'+,* 关闭开关并隔离电源后进行. 清洗时，用柔和的干布来擦净. 用湿毛巾布来擦洗时可能会引起故障或触电. 用酒精，汽油，苯，稀释剂，洗涤剂等擦洗时，请注意其涂色被擦掉。 ')"#"*'+,*
')"#"*'+,*
')"#"*'+,*
!"#$%% %&%'"(
使用时注意事项
• 请不要在通风口周围堆积东西，以免发生堵塞. • 通电时，请不要接触电线连接部分，有触电危险. • 通电时，请不要在产品内放入金属或手， 有触电，故障及火灾的危险。 • 请不要用湿润的手操作产品. • 操作控制板时，请事先了解正确的说明书后再操作。 • 请不要把产品当作电动机或起动机来使用. • 关闭电源时，请先关闭负载的开关.(OFF) • 开启电源的(ON)时，先开启总电源开关后，再开启负荷的开关.

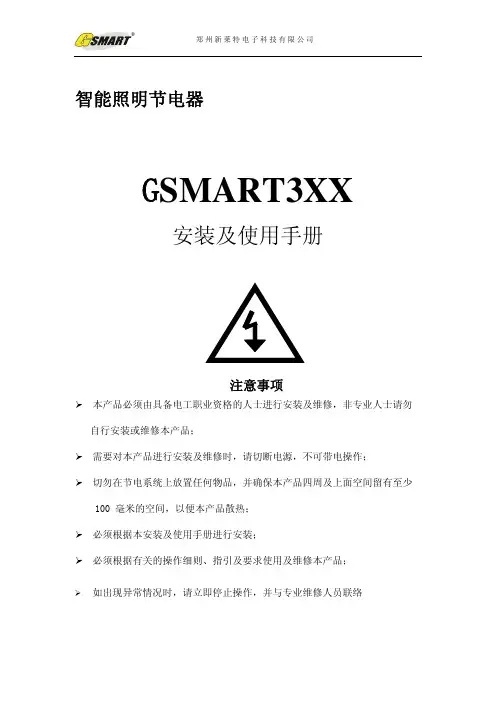

智能照明节电器G SMART3XX安装及使用手册注意事项¾本产品必须由具备电工职业资格的人士进行安装及维修，非专业人士请勿 自行安装或维修本产品；¾需要对本产品进行安装及维修时，请切断电源，不可带电操作；¾切勿在节电系统上放置任何物品，并确保本产品四周及上面空间留有至少 100 毫米的空间，以便本产品散热；¾必须根据本安装及使用手册进行安装；¾必须根据有关的操作细则、指引及要求使用及维修本产品；¾如出现异常情况时，请立即停止操作，并与专业维修人员联络。

目 录一、产 品 概 述 (3)1 简介 (3)2 主要特点 (4)3 产品参数表 (5)4 产品型号规格 (5)二、安装及操作 (6)1 三相GSMART3XX智能照明节电器安装须知 (6)2 安装方式 (6)3 操作说明 (7)三、控制面板显示及键盘操作 (7)1 控制面板设置如图所示 (7)2 LED数码显示 (7)3 按键操作 (9)4 功能拨码开关(function)： (11)5 功能选择说明 (12)6 指示灯 (13)7 RS232接口 (13)8 GSMART3XX智能照明节电器无线遥控命令 (15)9 常见故障解除 (17)10 系统的保养 (18)11 产品保修记录卡 (18)谨此声明衷心感谢您选用本公司GSMART3XX智能照明节电器，为保证本产品安全可靠地运行，在使用之前，请您仔细阅读本说明书。

产品维修及保养并不包括因用户错误安装、意外及错误使用等所导致的损毁。

如产品被自行改装或用于其设计用途范围之外，本公司将不会提供有关的维修或保养服务。

郑州新莱特电子科技有限公司一、 产 品 概 述1 简介(1) 应用电磁调压及电子感应技术，根据电网和灯具情况，动态地向灯具提供最佳供电功率，节省电能15%—35%，是现有照明节电改造的首选。

(2) 针对三相四线灯光照明设备，具有稳定电压、调整工作电压和抑制谐波等主要工作特性。

四、售后服务：
产品保用一年，如需服务请联络佛山市金顺利自动化控制有限公司或设在各地区的经 销处。如有不明之处请拨打本公司技术咨询手机：18098190262，本公司有关工程技术人员 将随时为您解答，并竭诚为您服务。欢迎您继续采用开源公司产品。
并请在安装前仔细阅读本说明书，节电器非正常使用造成的产品损坏不属保用之列。
（2） 对于 JO2 系列电动机接线盒（D1~D6 均为节电器出线） A 相：D1（头）D4（尾） B 相：D2（头）D5（尾） C 相：D3.（头）D6（尾）
（3） 节电器引出线 6 条分别为： 红色线接 U1 或 D1、黄色线捷 V1 或 D2、蓝色线接 W1 或 D3、 白色线接 W2 或 D6、黑色线接 U2 或 D4、绿色线接 V2 或 D5。 3.、工作电源：AC（220V 或 380V）±15%、50HZ。 4、工作方式：不间断工作制，Y/△转换自动循环。 5、适用环境温度：40℃~50℃ 6、Y—△转换：当负载率为 40%以上，△—Y 转换：当负载率为 40%以下。 7、电流精度：≤±2%、电流分辨率：1A
使用须知：
为了您的安全，本说明书有[危险]、[注意]等符号提醒您在搬运、安装、运转、检查 节电器时的安全防范事项，请您配合，使节电器的使用更加安全。
□危险：错误使用时，可能造成人员伤亡。
△注意：错误使用时，可能造成节电器或机械损坏。
□危险
﹒不可在带电时接线、拆线及检查零部件。 ﹒请勿自行拆装或更改节电器内部的连接线、线路和零件。
本说明书分别介绍了产品型号、安装配线、参数设定、操作运行及故障排 除等相关事项，为了充分发挥该产品的优越性能，确保使用者的安全，延长节 电器的寿命，请您在使用前详细阅读本说明书，并请妥善保存。
本说明书无法解答时，请联络金顺利公司或设在各地区的经销处。我们将 竭诚为您服务，并欢迎您继续采用金顺利公司产品。

危险
此标志指示临近于危险位置，如不加以避免将导致死亡或严重伤害。
在维护和检修之前，设备必须断电并接地。 维护工作只能由有资质的人员执行。
本文件不是一本适用于未受训者的操作手册，在其正常使用范围之外所引起的问题，本 公司概不负责。
序言
感谢您选用山东力创科技股份有限公司的 LCDG-DG1-71760THZigBee 空调节电控制器产 品。我们建议在安装、操作或维护此设备之前，请仔细阅读本手册，并逐步熟悉这种控制器。 以下特殊信息可能贯穿出现在本手册中或在设备上，用来警示潜在的危险或用于阐释和规定 操作规程，请注意。
扰 浪涌指标 度 空气放电
±2kV ±8KV
2.1 产品视图
第二章 安装和接线
2.2.1 产品结构和尺寸图
2.2.2 安装方式
采用 35mm 标准导轨式安装方式，如下图
第 2 页 共8 页
LCDG-DG1-71760TH ZigBee 空调节电控制器使用说明书
第三章 基本操作与使用 3.1 概述 3.1.1 界面说明
“h” 为用电时间单位符号
“kWh” 为电量单位符号
“剩余” 为当前剩余电量或用电时间
“ ” 所有界面均显示此符号，表示为时段控制模式；此符号与电能
和用电时间一起显示表示当前电能和当前用电时间。
⑦：数据显示范围
电量：0～9999 kWh；
功率：0～3520W。
电量和用电时间超过10000时，液晶只显示后四位。
①：参数名称区分别显示“用电时间”、“电量”、“功率”当此区域无显示时，右侧显示 区为版本号信息。
②：输出状态指示区：分别显示“通”或“断”指示继电器状态。 ③：产品组网ID显示区：
“ID：xxx”闪烁时检索本机ID “ID：- ”“ID： - ”“ID： -”循环显示代表正在与主站握手 “ID：---”与主站握手失败 ④：锁定状态指示区：当标志亮起时按键无法操作输出状态。 锁定源 上位机锁定。 预付费锁定

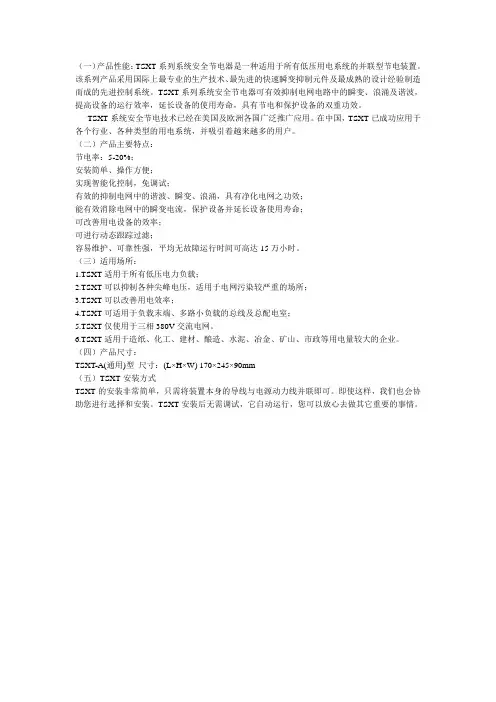

（一）产品性能：TSXT系列系统安全节电器是一种适用于所有低压用电系统的并联型节电装置。

该系列产品采用国际上最专业的生产技术、最先进的快速瞬变抑制元件及最成熟的设计经验制造而成的先进控制系统。

TSXT系列系统安全节电器可有效抑制电网电路中的瞬变、浪涌及谐波，提高设备的运行效率，延长设备的使用寿命，具有节电和保护设备的双重功效。

TSXT系统安全节电技术已经在美国及欧洲各国广泛推广应用。

在中国，TSXT已成功应用于各个行业、各种类型的用电系统，并吸引着越来越多的用户。

（二）产品主要特点：节电率：5-20%；安装简单、操作方便；实现智能化控制，免调试；有效的抑制电网中的谐波、瞬变、浪涌，具有净化电网之功效；能有效消除电网中的瞬变电流，保护设备并延长设备使用寿命；可改善用电设备的效率；可进行动态跟踪过滤；容易维护、可靠性强，平均无故障运行时间可高达15万小时。

（三）适用场所：1.TSXT适用于所有低压电力负载；2.TSXT可以抑制各种尖峰电压，适用于电网污染较严重的场所；3.TSXT可以改善用电效率；4.TSXT可适用于负载末端、多路小负载的总线及总配电室；5.TSXT仅使用于三相380V交流电网。

6.TSXT适用于造纸、化工、建材、酿造、水泥、冶金、矿山、市政等用电量较大的企业。

（四）产品尺寸：TSXT-A(通用)型尺寸：(L×H×W) 170×245×90mm（五）TSXT安装方式TSXT的安装非常简单，只需将装置本身的导线与电源动力线并联即可。

即使这样，我们也会协助您进行选择和安装。

TSXT安装后无需调试，它自动运行，您可以放心去做其它重要的事情。

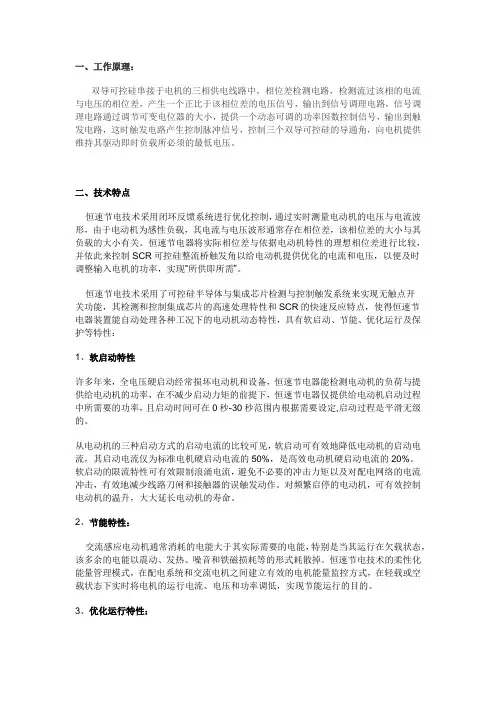

一、工作原理：双导可控硅串接于电机的三相供电线路中，相位差检测电路，检测流过该相的电流与电压的相位差，产生一个正比于该相位差的电压信号，输出到信号调理电路，信号调理电路通过调节可变电位器的大小，提供一个动态可调的功率因数控制信号，输出到触发电路，这时触发电路产生控制脉冲信号，控制三个双导可控硅的导通角，向电机提供维持其驱动即时负载所必须的最低电压。

二、技术特点恒速节电技术采用闭环反馈系统进行优化控制，通过实时测量电动机的电压与电流波形，由于电动机为感性负载，其电流与电压波形通常存在相位差，该相位差的大小与其负载的大小有关。

恒速节电器将实际相位差与依据电动机特性的理想相位差进行比较，并依此来控制SCR可控硅整流桥触发角以给电动机提供优化的电流和电压，以便及时调整输入电机的功率，实现“所供即所需”。

恒速节电技术采用了可控硅半导体与集成芯片检测与控制触发系统来实现无触点开关功能，其检测和控制集成芯片的高速处理特性和SCR的快速反应特点，使得恒速节电器装置能自动处理各种工况下的电动机动态特性，具有软启动、节能、优化运行及保护等特性：1、软启动特性许多年来，全电压硬启动经常损坏电动机和设备，恒速节电器能检测电动机的负荷与提供给电动机的功率，在不减少启动力矩的前提下，恒速节电器仅提供给电动机启动过程中所需要的功率，且启动时间可在0秒-30秒范围内根据需要设定,启动过程是平滑无级的。

从电动机的三种启动方式的启动电流的比较可见，软启动可有效地降低电动机的启动电流，其启动电流仅为标准电机硬启动电流的50%，是高效电动机硬启动电流的20%。

软启动的限流特性可有效限制浪涌电流，避免不必要的冲击力矩以及对配电网络的电流冲击，有效地减少线路刀闸和接触器的误触发动作。

对频繁启停的电动机，可有效控制电动机的温升，大大延长电动机的寿命。

2、节能特性：交流感应电动机通常消耗的电能大于其实际需要的电能，特别是当其运行在欠载状态，该多余的电能以震动、发热、噪音和铁磁损耗等的形式耗散掉。

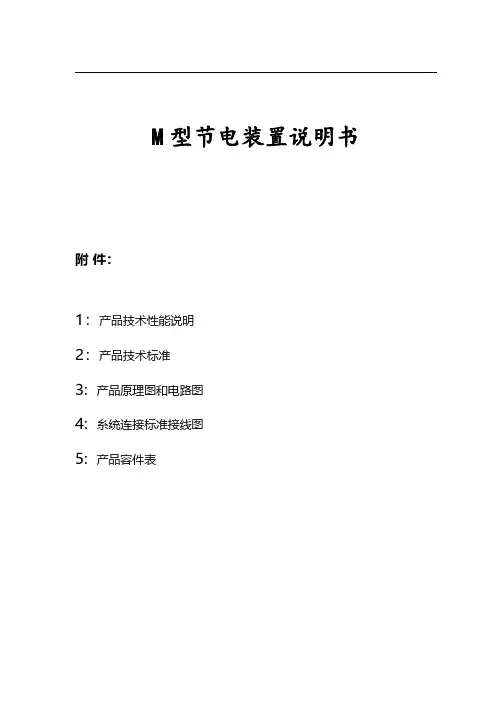

M型节电装置说明书附件：1：产品技术性能说明2：产品技术标准3:产品原理图和电路图4:糸统连接标准接线图5:产品容件表装置技术说明技术指标型号说明：FVR—XXXXK—380—MFVR：厂家型号XXXXK：容量KVA380:电压380VM:机型种类（M手动型A自动型）原理框图原理电路图标准接线图：装置容量大于或者等于变压器容量时直接串联接入变压器二次侧标准接线图装置容量小于变压器容量和电源时増加的手动旁路控制标准接线图节电工况旁路工况装置容量小于变压器容量和电源时增加的自动旁路控制标准接线图节电工况旁路工况停止工况:（电源断电）节电装置图标装置主要部件表注：除第二项“器芯”外，其它的部品的生产厂家有可能变动，恕难提前通报。

但是变动的部品仍然是日本生产的部品。

产品说明书M型交流电源电力集中控制节电保护装置M型节电保护装置属于真正意义上的“电磁式”电力系统型大功率节电器。

核心制造技术是将一组“串联并异相缠绕的电抗器”、一组“LC 无源滤波器”和一组“并联固定式自藕调压器”这三者完美地组合在同一个三柱式铁芯上。

依赖最新特种铁芯材料和特殊制造工艺，使得铁芯的涡流损失和磁滞损失完全可以忽略，实现合理节电。

M型节电器的工作原理是：装置串联接入电力系统主电源回路后，当来自输入端的电压和电流通过装置时，装置预设的档位降压留出调整电力空间，M-L1、2线圈（电力线圈）和J-L3线圏（励磁线圏）对通过的电压和电流耦合磁芯产生磁力，由于这2组线圈是分别缠绕在同…个三柱式铁芯的二个不同的铁芯柱上，M线圈和J线圈耦合产生的磁通相互交汇。

当不平衡的电压和电流通过装置时，2组线圏呈现不同的磁饱和程度，电压较高的相线圈组将自然吸收较多的感性无功功率，装置利用其铁芯内部的磁势总是趋向相对平衡状态的机制，利用电磁相互作用与转换，抵抗2组线圏彼此间反向多余的电流。

由于是从M-L2线圈和J-L3线圈交汇处输出电压，此刻输出的相电压得到了相对的平衡。

灯 具 亮 度
工作数千时 A：没有安装保瓦博士 B：有安装保瓦博士 数千时
图 1. 有和没有安装保瓦博士“中灯”PL 产品时灯具 可持续运作时间的比较 图 2. 标准曲线降亮度
A：未使用保瓦博士 6000~14000 小时 B：使用保瓦博士 10000~24000 小时 安装保瓦博士后灯具可持续运行的时间是未使用时的 1.67~1.71 倍 图二我们可以看出：当灯具的亮度减少 14%它的寿命就增加了 10000 小时；当外界的亮 度减少 10%时，我们肉眼感到的亮度减少只有 1%的变化。当我们在不影响正常使用照明的前 提下， 减少我们能感受到的微弱的灯具亮度， 却换回可观的节电效益、 延长灯具的使用寿命、 减少了对照明的维护费用。
地址：广州市天河区银燕路 166 号
电话：87732258
87733158-26
传真：87731538
4

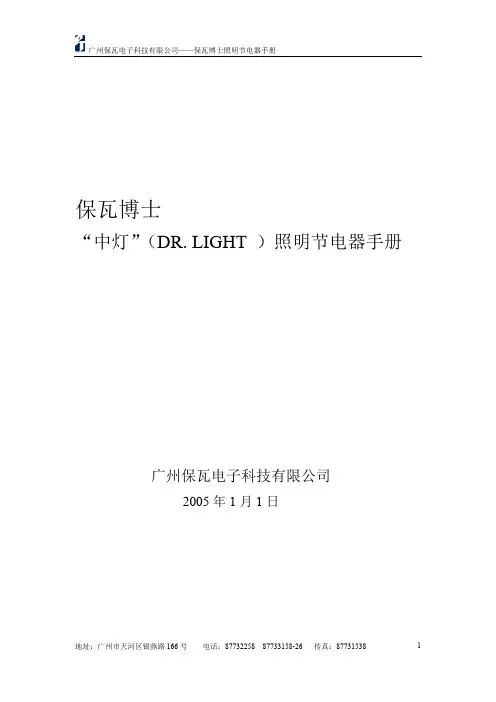

广州保瓦电子科技有限公司——保瓦博士照明节电器手册
产品知识介绍部分：
保瓦博士“中灯”PL 型产品基本知识培训资料
1、介绍 1.1、一种改进照明系统的方法，稳定并降低供电电压 关注照明系统的改善， 现在的问题已不在于照明可否实现， 而在于如何使照明系统能在 更好的状态中工作。 任何地方都无法确保供电品质持久稳定。 在许多地区的一天中， 供电电压都会出现大幅度的波动， 从而造成照明系统的耗电量及 影响灯具的使用寿命 保瓦博士保证在任何时候都输出固定的稳定的电压， 因而可以保证照明系统工作于额定 电压下，而不至于因灯具过压而降低了使用寿命，或因欠压而降低了输出的亮度。 调整各照明点的照明亮度使之与用户的实际需要更加匹配，并达到节约用电的目的。 保瓦博士通过在可调节的时间段内调节并稳定照明系统的供电电压至较低的水平， 从而 降低照明的耗电量。实现理想照明与节约用电的完美结合。 总结如下，在照明系统中使用保瓦博士“中灯”PL 产品，可提供以下各优点： 节能、延长照明灯具的使用寿命、降低维护成本，改进品质、安装容易、 每相的独立 调节、安全性和可靠性。 保瓦博士解决了电压稳定性的关键问题， 而同时允许在可编制的时段内输出相对较低的 稳定电压，从而达到节电超过 40%。 2、照明系统存在的问题 公共照明系统的主要问题，在于维护和耗电两方面： 有关维护方面，由于夜间电压过高，大大缩短了照明系统的使用寿命，因而产生过高的 维护费用。显而易见地，我们必须采取措施，稳定照明电压，从而节约维修费用。 过压

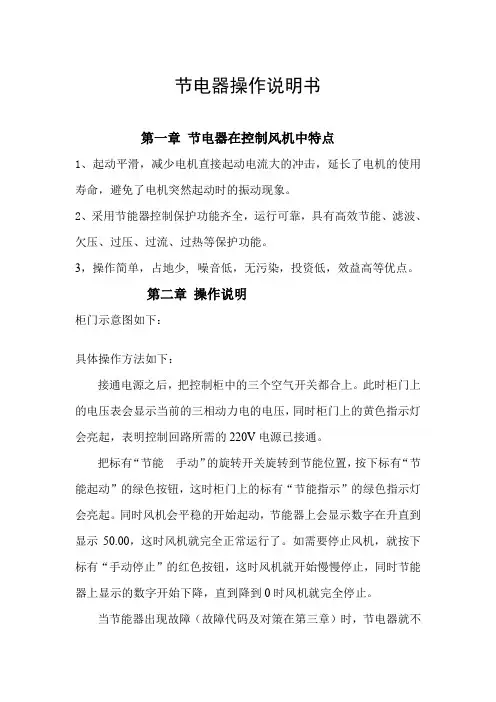

节电器操作说明书第一章节电器在控制风机中特点1、起动平滑，减少电机直接起动电流大的冲击，延长了电机的使用寿命，避免了电机突然起动时的振动现象。

2、采用节能器控制保护功能齐全，运行可靠，具有高效节能、滤波、欠压、过压、过流、过热等保护功能。

3，操作简单，占地少, 噪音低，无污染，投资低，效益高等优点。

第二章操作说明柜门示意图如下：具体操作方法如下：接通电源之后，把控制柜中的三个空气开关都合上。

此时柜门上的电压表会显示当前的三相动力电的电压，同时柜门上的黄色指示灯会亮起，表明控制回路所需的220V电源已接通。

把标有“节能手动”的旋转开关旋转到节能位置，按下标有“节能起动”的绿色按钮，这时柜门上的标有“节能指示”的绿色指示灯会亮起。

同时风机会平稳的开始起动，节能器上会显示数字在升直到显示50.00，这时风机就完全正常运行了。

如需要停止风机，就按下标有“手动停止”的红色按钮，这时风机就开始慢慢停止，同时节能器上显示的数字开始下降，直到降到0时风机就完全停止。

当节能器出现故障（故障代码及对策在第三章）时，节电器就不能正常起动风机了，为了保证用户风机能正常运行，我们设计了手动起动风机，方法是先把标有“节能手动”的旋转开关旋转到手动位置，之后按下标有“手动起动”的绿色按钮，这时柜门上标有“手动指示”的绿色指示等会亮起，同时风机就直接起动起来。

在节电器在起动和运行过程中都会对风机进行实时保护，出现故障时柜门上的报警指示灯会亮同时也报警。

故障代码会在节电器上显示，用户需要查到故障原因和排除故障后方能再次起动（节电器需要复位故障时按下节电器显示面板上右下角的红色按键即可）。

在柜门上我们安装了电流表，方便用户查看风机的实时电流。

为了方便用户观察到节能效果我们专门在柜内安装了电度表和在柜门上安装了电子计时器（当风机起动时计时器会以分钟为单位开始计时，同时在计时器上行显示，风机停止计时器就归零）以便用户记录数据观察节能效果。

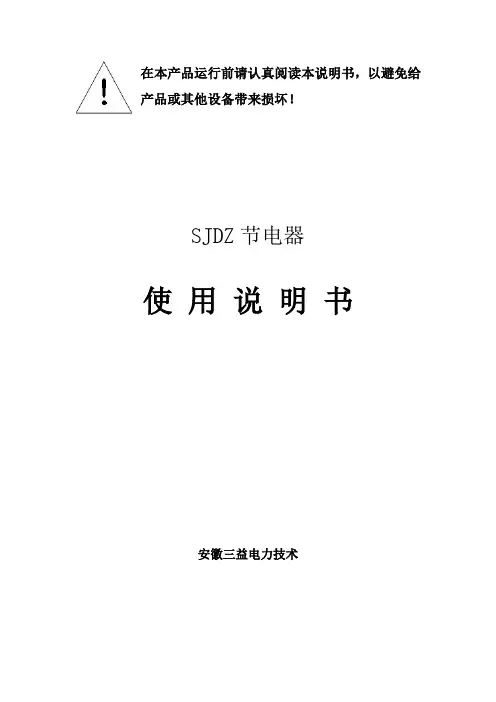

在本产品运行前请认真阅读本说明书，以避免给产品或其他设备带来损坏！SJDZ节电器使用说明书安徽三益电力技术一、简介本公司的专利技术产品稳压节电器，是针对传统节电器的缺点而设计，采纳最新高科技自耦补偿调控原理，通过稳压调控、电磁移相、电磁平稳变换等技术完美结合,大幅提高了节电效率,节电率平都可达10％-20％。

是目前最先进的高效节电器，适用于各类三相和单相用电设备。

二、用途稳压节电器，产品适用于集中操纵的照明灯光系统（如：超市、餐厅、饭馆、医院、学校、银行、展览馆、停车场、游乐场、便利商店、百货商店、办公大楼、各类工厂、广告灯箱、路灯、公路隧道等）和以三相异步电动机及单相电机为动力的用电设备（如冲压机、车床、铣床、磨床、搅拌机、输送带、造粒机、注塑机、油泵、水泵、工业缝纫机、风机、粉碎机、球磨机、制砖机、锯料机、纺织机等）。

三、型号说明SJDZ- □—□ / □单相/三相功率（KW）/电流（A）节电对象（Z照明型，T通用型，D动力型）专利产品型号四、结构原理稳压节电器踊跃提倡绿色环保理念，实现大幅提高节电成效与净化电网质量双重目标，针对目前电网实际运行参数，通过实时监测电器负载转变的情形，应用最优化操纵原理，自动操纵输出功率，操纵供给电器设备的功率为实际需要的功率，达到精准匹配。

提高电器设备的功率因数，降低线损，增大线路容量，提高系统用电效率，使电压平稳取得改善，减少电器设备附加损耗，延长电器设备的利用寿命，从而有效实现了系统综合节电。

五、要紧特点1、节电成效显著，本装置在电机空载时可将空载电流降低，使输入视在功率大大降低，专门是对可变负载的电机，平均节电率可达10％－20%。

提高电网功率因数，降低线损及变压器铜损。

2、具有降压启动功能，将起动电流操纵在额定电流的1-4倍之间，并持续可调。

可取代降压启动器，节约大量的有色金属，适用于不同工况用起动器，应用范围普遍。

减少了启动电流对电网的冲击和对电机及设备的冲击转矩，减少电机的损耗，从而降低了电机的工作温度，延长电机的利用寿命。

ESC系列交流接触器节电控制器使用说明书1.概述1.1、适用范围与用途ESC系列交流接触器节电控制器（Eenergy saver for AC contactors简称ESC）可接入交流50Hz、电流10A至4000A的国内外任一型号、线圈工作电压AC380V以下的交流接触器线圈电路中。

线圈功耗降至原来的2%-5%，长期工作不发热，线圈不会烧毁；运行时，无噪音、无振动，可改善吸合性能，触头不会产生电弧，延长了触头的使用寿命；有效解决电负荷高峰期交流接触器因电网电压低，难以正常启动和吸持的现象。

ESC技术指标符合GB 8871-2001标准。

1.2、产品型号码含义2、正常工作条件和安装条件2.1、周围空气温度：上限+40℃，且24h内平均值不超过+35℃，下限为-5℃。

2.2、海拔：安装地点的海拔不超过2000m。

2.3、大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可允许有较高相对湿度，最湿月的平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，由于温度变化在产品上发生凝露的情况采取必要措施。

2.4、污染等级：3极。

安装类别：Ⅲ类。

3、主要技术数琚3.1、ESC平均节电率大于95%3.2、ESC接入适配的交流接触器在吸持状态下接触器的操作电磁铁的噪声远小于20 db.3.3、适配有ESC的交流接触器长期吸持状态，线圈无温升。

3.4、ESC操作频率1200级以上。

4、外型及安装尺寸ESC可安装在标准NS35导轨上；或配M3螺丝底板安装，如右图所示：5、使用与维护5.1、确认ESC产品无损伤。

5.2、检查ESC名牌参数与实际使用条件相符。

5.3、A1、A2接交流接触器线圈；P1、P2接交流接触器控制电路原线圈接线控制端。

（见接线原理框图，ESC是交流接触器节电控制器；KM是交流接触器线圈。

）5.4、ESC产品在运输、保管、安装、使用过程中均不得受雨、雪、水侵袭。

智能节电器EcoSine系列使用说明书邦能电工设备验收回执请您仔细阅读以下条款并确定您已充分理解：1)感谢您购买邦能电工产品，我们将竭诚为您服务，以解除您的后顾之忧。

2)从设备安装调试结束之日起，设备主机享有一年免费保修服务。

3)如因用户人为使用不当引起的故障或损坏，将不能享受免费保修服务。

4)未经邦能电工授权的维修引起的故障或损坏，将不能享受免费保修服务。

5)与电脑相连同时使用的设备，电脑和相关软件不在设备保修范围内。

6)随机的手册请务必妥善保管，以便维修或服务时用。

7)请按照手册的规定和我公司的要求对设备进行日常维护。

7目录第一条开箱检查第二条安装说明第三条面板第四条产品特点第五条保护功能第六条技术指导第七条故障检测第八条使用注意事项第九条设备验收回执第一条开箱检查1-1．产品购入后，请检查本产品是否因运输不慎而造成损伤，产品的规格，型号是否与所购产品和机型相符，如有问题请与代理商联系。

1-2．装箱清单见下表。

第二条安装说明2-1．安装方向：本节电器可水平或垂直安装。

2-2．环境应符合下列条件（1）无淋浴雨，避免日晒；（2）无易燃，腐浊气体和液体；（3）安装应紧固，无震动；22-3．安装尺寸及接线示意图2-4．安装注意事项：（1）安装需专业人员施工；（2）应在断电情况下进行；（3）严格按接线图接线，同时要保证接地线牢靠；（4）连接线要满足电流要求；（5）端子排螺丝应拧紧，以防打火。

第三条面板①电源开关②节电，旁路选择，按下为接点方式③工作及报警指示灯第四条第五条产品的特点4-1．安装简单：用户无需更改系统原有线路，可直接驳接在电度计量仪表后，开关之前，水平或垂直驳载，固定均可。

4-2．全自动在线检测：本产品能够在线实时检测电压、电流，保证灯具正常开关及转换用电状态。

4-3．自诊断，自恢复功能：由于所有节电电器的主控板板都工作在高电压电流的环境中，容易受到干扰，所以增加此功能。

当受到干扰时，能即使发现，同时排除受干扰引起的故障，提高了稳定性。

中山市汇特电器节能工程有限公司微电脑控制衣车节电器说明书一、衣车面板功能说明1、控制检测指示灯，4、直通电源开关7、灵敏调节器2、电源指示灯5、接三相380V电源3、节电检测指示灯6、接电机二、安装与操作说明1、安装位置，将衣车节电器安装到衣车工作台电源开关的位置。

2、要注意三相电压的接线，要按衣车电机的转向相同接线；请按原来衣车电源开关与电机接线的对应颜色和节电器输入、输出电源线对应颜色串联接线（如安装接线图所示）3、安装接线图4、操作方法：本节电器出厂前已调试好，安装完毕后，将节电器直通开关拔到关闭（OFF）位置，打开衣车电源开关（此时节电器面板“2”、“3”指示灯亮），衣车便可以正常工作，按正常方法操作使用衣车，踩动衣车脚踏板时节电器的控制检测指示灯亮，不踩动衣车脚踏板时控制指示灯熄灭；如控制指示灯还在发亮时必须要调整灵敏度调节器（应在衣车机头不运转时调节灵敏度调节器，顺时针调节时控制指示灯变暗，逆时针调节时控制指示灯变亮），调节灵敏度调节器到控制指示灯微微亮时到刚刚熄灭时为准；再踩动衣车脚踏板时，衣车慢转时控制指示灯微亮、快转时高亮、不踩动衣车脚踏板时控制指示灯熄灭，调试必须达到以上工作状态后，再交工厂投入正常使用。

三、产品规格1、电气参数2、结构尺寸：123mm(长)×66mm（宽）×40mm（高）3、重量：0.25㎏4、产品型号：HT-380四、故障排除1、节电器电源指示灯不亮，检查保险峰丝是否烧断。

2、如机器不能正常工作，不请打开节电器“4”直通开关按到“ON”位置，衣车恢复正常工作，不影响工人的正常生产，然后通知专业维修人员排除。

五、节电率检测方法按如下接线图连接电压表、电流表测试节电率示例：1、按节电器开关至“ON”直通位置，衣车空载状态通电测试记录下来电压及电流。

2、按节电器开关至“OFF”关闭位置，衣车空载状态通电测试记录下来电压及电流。

3、按节电器开关至“OFF”关闭位置，衣车负载状态通电测试记录下来电压及电流。

SJD-ZM照明节电器使用手册十、 联 系 方 式公司地址：江苏江阴市澄江东路99号邮编：214434市场部：电话(Tel)：(0510)86199988/080/082/083/085/088传真(Fax)：(0510)86199081技术支持：(0510)86199030 151********电话(Tel)：(0510)86199066/068SJD-ZM传真(Fax)：(0510)86199067技术服务部：电话：0510-******** 86199068智能照明节电器传真：0510-********http：//E-mail:sfere@使用手册技术说明，如有变更恕不另行通知。

江苏斯菲尔电气股份有限公司JIANGSU SFERE ELECTRIC CO., LTD地址：江苏江阴市澄江东路99号邮编：214434江苏斯菲尔电气股份有限公司JIANG SU SFERE ELECTRIC CO.,LTD前 言 - - - - - - - - - - - - - - - -31 安装和使用环境 - - - - - - - - - - - - - - -42 产品基本工作原理 -- - - - -- - - - - - - - - - -43 产品技术优势 - - - - - - - - - - - - -- - -- 54 产品功能参数 - - - - - - - - -- - - - --- - - -65 操 作 指 南 - - - - - - - - - - -- - - - - - - 67 注意事项 - - - - - - - - - - - - - - - - - -- 12 8质 量 保 证 - - - - - - - - - - - - - - - - - --12 9 系 统 图 纸 - - - - - - - - - - - - - - - - - -- -1310联 系 方 式 - - - - - - - - - - - - - - - - - -- -16前 言首先感谢您选用江苏斯菲尔电气股份有限公司研发、生产的SJD-ZM 智能照明节电器。

欢迎共阅北京中科飞亚科技发展有限公司电机节电器组装注意事项1、电机节电器控制板外形尺寸简介：长宽高为194*164*22mm;2、安装孔尺寸为：单位mm图13、控制板各个端子的功能如下：1、2、3、脚的功能是：AC18V、GND、AC18V4、5、6、7脚的功能是A相可控硅模块的控制，5、7脚分别接A相可控硅模块的控制极；8、9、10、11脚的功能是B9、11脚分别接B相可控硅模块的控制极；12、13、14、15脚的功能是C13、15、3脚是输入、输出，把2、3脚用铜片短接，1、7脚是阳极和控制极，阳极是KA1、KA2控制极是图24AC18V，共地，输出电流1A，功率36W。

5、主回路接线：主回路由可控硅模块和旁路交流接触器、及接线端子组成（见图3），用两个中间继电器分别控制电源变压器的初级和旁路交流接触器的线圈，两个中间继电器互锁，电源变压器初级并联1个指示灯，两个中间继电器线圈各并联一个指示灯，分别指示节电工作和旁路工作两种状态见图4。

图3图4ZK500-B系列电机软启动跟踪节电器用户使用手册目录一：节电器的工作原理二：节电器的技术特性三：产品技术参数.电话：一：节电器的工作原理交流电动机是电气化的主要动力源，也是电网中主要的秏能设备，在供电电网中约有70％的电量是被电机所消耗，据统计，约有60％以上的电机是远低于其设计负荷状态下（额定负荷的60％以下）运行的。

在此条件下，电机消费的电能中有相当部分是以发热、铜损、铁损与振动等形式浪费掉了。

该产品设计原理是基于电力电子学，采用最新的集成芯片控制技术，通过监控交流电机运行的电流和电压的相位差来动态地调整供给电机的能量，使电机始终在最佳效率状态下工作，为电机与电网之间实现“智能化”的能量管理功能。

当检测到电机在轻载或负载不断变化时，通过可控硅能在0.01秒以内调整输入电机的电压和电流，使电机的输出功率与实时负载刚好匹配，从而减低铜损、铁损，改善电机起动、停机性能，达到节电效果！智能电机节电器是完全区别于变频器的一种新型电机节电控制器，它不影响电机转速、扭矩及动态的响应，更不需要通过降低电机的速度来达到节能的目的。
