铣削加工ppt课件

铣削加工ppt课件

顺铣的问题
20
21
逆铣
• 刀齿的切削厚度从ac=0至acmax。当ac=0时，刀齿在工件表面 上挤压和摩擦，刀齿较易磨损。工件表面受到较大的挤压应 力，冷硬现象严重，更加剧刀齿磨损，并影响已加工表面质 量。
• 逆铣时刀齿作用于工件上的垂直进给力FfN朝上有挑起工件 的趋势，这就要求工件装夹紧固；
• 同时作用于工件上的进给力Ff与其进给方向相反，使铣床工 作台进给机构中的丝杠螺母始终保持良好的右侧面接触，因 此进给速度比较平稳。
22
顺铣
• 刀齿的切削厚度从acmax 到ac=0 。容易切下切削层，刀齿磨 损较少，已加工表面质量较高。顺铣法可提高刀具耐用度 2～3倍。
• 但在顺铣过程中，作用于工件上的进给力Ff与其进给方向相 同，此时如果铣床工作台下面的传动丝杠与螺母之间的间 隙较大，则力Ff有可能使工作台连同丝杠一起沿进给方向移 动，导致丝杠与螺母之间的间隙转移到另一侧面上去，引 起进给速度时快时慢，影响工件表面粗糙度，有时甚至会 因进给量突然增加很多而损坏铣刀刀齿。因此，采用顺铣 法加工时，要求铣床的进给机构具有消除丝杠螺母间隙的 装置。
铣床在结构上要求具有较高的刚度和抗振性。
25
9-2 常用铣床
【常用铣刀类型及用途】
26
27
28
回转工作台
29
在回转工作台上铣圆弧槽
30
31
卧式升降台铣床
立式升降台铣床 万能升降台铣床
32
工作台不升降铣床
龙门铣床
33
万能工具铣床
仿形铣床
34
单柱平面铣床
仪表铣床
35
36
铣削工作

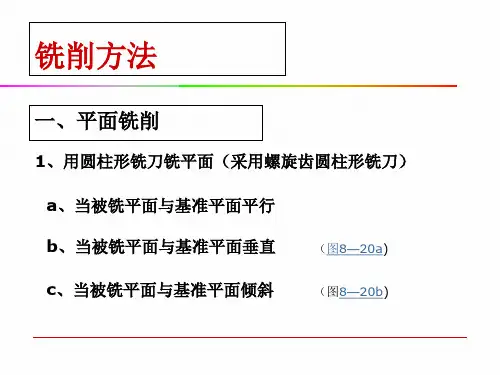

铣 平 面
1

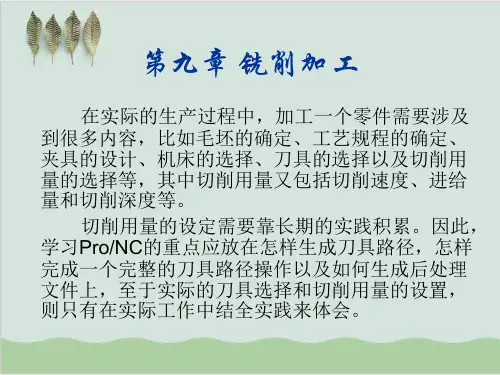

第九章 铣削加工

第七章铣削加工PPT课件

第七章铣削加工PPT课件
7. 2. 3立式铣床
立式铣床的主要特点是主轴铅垂配制，主轴的轴线与工作台台面垂直。 在立式铣床上，能够使用装有可转位不重磨硬质合金刀片的面铣刀进 行高速强力铣削，因而生产效率高，应用很广泛。X5032立式铣床的 外形如图7 -4所示，它对应的旧型号为X52。
上一页 下一页 返回
7.2 铣床
7. 2. 4铣床的传动系统
下一页 返回
7.4 铣床附件及工件安装
用平口虎钳装夹工件时，为了防止工件上的已加工表面被夹伤，可在 钳口与工件之间垫软铜片进行保护。装夹时先用平行垫铁将工件垫起; 然后一面夹紧，一面用木榔头或铜棒轻轻敲击工件上部;夹紧后用手 抽动工件下方的垫铁进行检查，如有松动应重新操作夹紧。
7. 4. 2回转工作台
返回
7.1 概述
铣削加工是指铣刀旋转作主运动，工件平移作进给运动的一种切削加 工方法，它是金属切削加工中最常用的方法之一。在切削加工中，铣 削的工作量仅次于车削，特别是在平面、沟槽、成形面零件加工中， 除导轨、镶条等狭长的平面之外，铣削加工几乎完全代替刨削加工。
7.1.1铣削加工范围
铣削通常在卧式铣床和立式铣床上进行，主要用来加工各类平面、沟 槽和成形面。利用万能分度头对工件进行分度，在铣床上可以铣花键、 铣齿，还可以在工件上进行钻孔、锁孔等加工。常见的铣削加工范围 如图7-1所示。铣削加工时，工件的尺寸公差等级一般可达IT10-IT8， 表面粗糙度一般可达Ra6. 3-1. 6 N,
(4)加工成本较高:铣床的结构复杂，铣刀的制造和刃磨都比较困难， 使得加工成本较高;但由于铣削的生产效率高，在大批量生产时可以 使生产成本相对减低。
上一页 下一页 返回
7.1 概述
7.1.3铣削运动和铣削用量
铣削运动有主运动和进给运动。铣削时刀具绕自身轴线的快速旋转运 动为主运动，工件缓慢的直线运动为进给运动·通常将铣削速度叭、 进给量( )、铣削深度(。)和铣削宽度(a} )称为铣削用量四要素，如图 7-2所示

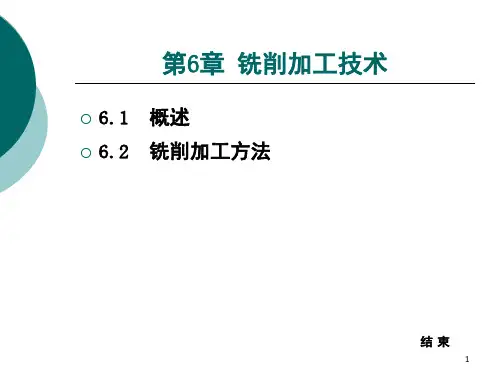

第6章-铣削加工技术PPT课件

第6章-铣削加工技术PPT课件

（3) 以A面为基准，B面贴于平行垫铁上，铣削C面，保证 40mm尺寸和垂直度。
上一页 下一页 返回
10
图6-3 铣平面图
返回
11
6.2 铣削加工方法
（4) 以B面为基准，A面贴于平行垫铁上，铣削D面，保证30mm尺寸
和平行度。
（5) 以A面为基准，找正B面，铣削 G 面。
（6) 以A面为基准，G面贴于平行垫铁上，铣削F面保证60mm尺寸。
件后停机，退出工件；垂向升高工作台1.5～2mm，纵向进给铣A面。
上一页 下一页 返回
15
6.2 铣削加工方法
（2)铣B面 以A面为精基准，将其紧贴于固定钳口上， 按图示夹紧后铣削。
(3)铣C面 以A面为精基准，紧贴于固定钳口上，B面
紧贴于平行垫铁上，按图示夹紧后铣削，保证B、C两面间的
距离。
(4)铣D面 将B面紧贴于固定钳口、A面紧贴于平行垫
给量。
粗铣：铣削宽度ae=60mm,铣削深度ap=2mm; 精铣：铣削宽度ae=60mm,铣削深度ap=0.5mm. 铣削速度ve：主轴转速n=75 r/min, ve=15 m/min
7）铣削工件
（1）铣A面
以B面为粗基准，在活动钳口与工件间垫圆棒后夹紧(如毛坯精
度较高则不需垫圆棒)。开动机床，缓升垂向工作台，铣刀刚到工
（7) 去毛刺。
（8) 检验。
2）选择机床
确定在X 6132 型卧式铣床上加工。
3）选择铣刀
(1) 立铣刀铣削平面 用于小平面的铣削。立铣刀有直柄和锥柄、
粗齿和细齿之分，以三齿粗齿立铣刀应用较广，用直径大于铣削面宽度
的立铣刀，效率比较高。(P232 图6-4/6-5)
上一页 下一页 返回

铣工技术铣削的基础知识ppt课件

铣工技术铣削的基础知识ppt课件
用大写的汉语拼音字母予以表示。若无内容时则不表示。机床通用特性 代号见表2-2。
每类机床划分为10个组，每个组又划分为10个系（系列）。机床的组用 一位阿拉伯数字表示，位于类代号或通用特性代号、结构特性代号之后。 代号分别为0～9的铣床10个组的名称。常用铣床的名称、组、系划分见 表2-3。
铣床型号中的主参数大多数是工作台面宽度，用折算系数表示，位于系 代号之后。
2024年1月24日星期三
目录 上一页 下一
第二章 铣削的基础知识
X6132型铣床具有功率大、转速高、变速范围宽、结构可靠、性 能良好、加工质量稳定、操作灵活轻便、行程大、精度高、刚性好 、通用性强等特点。若配置相应附件，还可以扩大机床的加工范围 。例如，安装万能立铣头，可以使铣刀回转任意角度，完成立式铣 床的工作。X6132型铣床能加工中小型平面、特形沟槽、齿轮、螺旋 槽和小型箱体上的孔等。X6132型铣床还适用于高速、高强度铣削， 并具有良好的安全装置和完善的润滑系统。
14
—
14
(12)
M12
— M12 (M10)
—
—
18 14
22 18
M16 M12
M20 M16
160 200 250 (180) (240) (240)
315 4 (320) 0
0
80 8
0
—— 360 4
5 0
—— 22
—— M20
160 (180)
2024年1月24日星期三
目录 上一页 下一
2024年1月24日星期三
目录 上一页 下一
第二章 铣削的基础知识
2）X5032型铣床的传
X5032型铣床的传动 系统如图2-5所示。它的 主轴系统自电动机至轴Ⅴ 的传动方式和结构与 X6132型铣床相同。从轴 Ⅴ经过一对齿数相同（ z=29）的锥齿轮将运动传 至轴Ⅵ，再经过一对齿数 相同（z=55）的圆柱齿轮 带动立铣床主轴Ⅶ转动， 主轴Ⅶ同样可获得30～1 500 r/min的18种旋转速 度。

铣削加工教学课件PPT

铣削加工教学课件PPT
1. 铣削工艺范围 2. 铣削运动 3. 常用铣刀的类型及用途 4. 铣削用量要素 5. 铣削方式 6. 铣削特点 7. 常用铣床 8. 拓展
主运动：铣刀绕自身轴线的高速旋转 进给运动：工件的直线运动（加工平面或沟槽）
旋转运动（加工回转面） 直线+旋转运动（加工螺旋面） 切深运动：断续进给 背吃刀量（垂直于工作平面）+侧吃 刀量（切削运动的范围）
（1）加工平面铣刀
圆柱铣刀加工
面铣刀加工
端铣刀的几何角度
注：副偏角一般取2º~3º
γ0
圆柱铣刀切削部分的几何角度
a) 铣削钢件时，取 前角＝10°～20°；铣削铸铁件时，取 前角＝5°～15° b) 粗加工时取 后角＝12°，精加工时取 后角＝16° c) 主偏角 =90º，无副偏角（无副切削刃） d) 常用螺旋角=25º~35º，铣削宽平面螺旋角=40º~45º；精铣螺旋角小，粗铣螺旋角大
热钢
（3）端铣法与周铣法特点比较
加工质量：端铣>周铣 生产效率：端铣>周铣 工艺范围：端铣<周铣 生产批量：端铣>周铣
断续切削，力和热冲击大，振动大
a) 多刀多刃切削，刀齿易出现径向和轴向跳动。刀 具寿命降低，工件表面粗糙度加大。提高刀杆刚 性，减小刀杆与刀具的配合间隙。
b) 半封闭容屑形式。足够容屑空间，否则损坏刀齿。
表 1. 圆柱铣刀VS面铣刀
加工平面铣刀 用途
铣床类型 铣削方式 刀齿分布 铣削角度
类型
圆柱铣刀
面铣刀
加工狭长平面
加工宽大平面
卧式
立式
周铣
端铣
圆柱面
圆柱面+1个端面
铣刀轴线//被加工平面 铣刀轴线⊥被加工平面

铣削加工课件PPT课件(43页)

铣削加工课件PPT课件(43页)

•
4、如果你不相信努力和时光，那么时光 第一个 就会辜 负你。 不要去 否定你 的过去 ，也不 要用你 的过去 牵扯你 的未来 。不是 因为有 希望才 去努力 ，而是 努力了 ，才能 看到希 望。
•
5、人生每天都要笑，生活的下一秒发生 什么， 我们谁 也不知 道。所 以，放 下心里 的纠结 ，放下 脑中的 烦恼， 放下生 活的不 愉快， 活在当 下。人 生喜怒 哀乐， 百般形 态，不 如在心 里全部 淡然处 之，轻 轻一笑 ，让心 更自在 ，生命 更恒久 。积极 者相信 只有推 动自己 才能推 动世界 ，只 要推动 自己就 能推动 世界。
•
8、不要活在别人眼中，更不要活在别人 嘴中。 世界不 会因为 你的抱 怨不满 而为你 改变， 你能做 到的只 有改变 你自己 ！
•
9、欲 一路披 荆斩棘 才换来 的。
•
10、放手如拔牙。牙被拔掉的那一刻， 你会觉 得解脱 。但舌 头总会 不由自 主地往 那个空 空的牙 洞里舔 ，一天 数次。 不痛了 不代表 你能完 全无视 ，留下 的那个 空缺永 远都在 ，偶尔 甚至会 异常挂 念。适 应是需 要时间 的，但 牙总是 要拔， 因为太 痛，所 以终归 还是要 放手， 随它去 。
待加工孔1
待加工孔4
待加工孔2 待加工孔3
9.6 螺纹加工
待加工孔1 待加工孔4
待加工孔2 待加工孔3
9.7 刻模加工
待雕刻文字
9.8 粗加工
粗加工用于高效率地切除零件表面的加工余量。
•
1、这世上，没有谁活得比谁容易，只是 有人在 呼天抢 地，有 人在默 默努力 。
•
13、不同的人生，有不同的幸福。去发 现你所 拥有幸 运，少 抱怨上 苍的不 公，把 握属于 自己的 幸福。 你，我 ，我们 大家都 可以经 历幸福 的人生 。

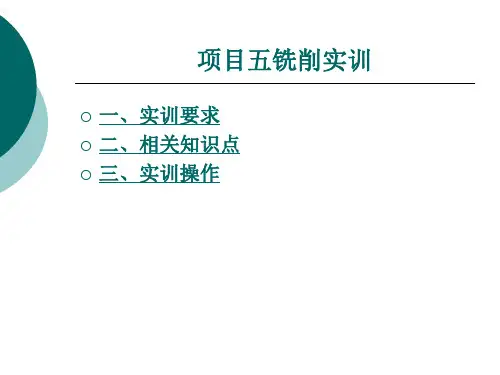

第5章 铣削实训.ppt

第5章 铣削实训.ppt
熟悉铣床结构、安全操作步骤; 能在铣床上正确安装铣刀、工件; 能比较熟练地操作铣床
下一页 返回
实训操作
训练内容
开车前.必须先检查车床各部手柄.然后开车低速空转一定时间 .看有无异常情况。
变速先停车:在变速中禁止开车 将较重的工件、夹具或附件放在工作台台面时.要轻放.严禁敲
下一页 返回
相关知识点
铣削用量
铣削用量包括下列要素(图5-2): 切削速度
进给量
每分钟进给量vc (mm/min).即每分钟工件在进给方向上移动 距离;
每齿进给量fz (mm/z).即铣刀每转过一齿时.工件在进给方向 上的移动距离;
每转进给量f (mm/r).即铣刀每转过一周时.工件在进给方向上 的移动距离。
上一页
下一页 返回
相关知识点
回转工作台 回转工作台如图5-8所示.其内部有一套蜗杆传动轴.手轮与蜗
杆轴连接.转台与蜗轮连接。 万能立铣头 万能立铣头如图5-9所示.它的作用是配合卧式铣床进行加工
上一页
下一页 返回
相关知识点
铣刀
铣刀是一种多刃刀具。在铣削时.铣刀转过一圈.每个刀刃只参 加一次铣削.部分时间处于非工作状态.有利于散热.而且铣刀 的切削过程是多刃切削.故效率比较高
上一页
下一页 返回
实训操作
训练内容
用三面刃铣刀铣削直角通槽 铣削直角通槽的主要步骤 铣刀的选择 工件的装夹与找正 对刀 铣削 用三面刃铣刀铣削半通槽
上一页
下一页 返回
实训操作
技能训练四典型零件铣削 训练目的
熟悉铣床安全操作步骤; 能在铣床上正确安装铣刀和工件; 能铣削工件的平面、直角通槽等

《铣削加工工艺》课件

《铣削加工工艺》课件
详细描述
铣削加工适用于各种金属材料的加工，如钢铁、有色金属等，尤其适用于加工平面、沟 槽、齿形等复杂形状。在航空制造业中，铣削加工广泛应用于机翼、机身和发动机部件 的制造；在汽车制造业中，铣削加工用于发动机、变速器和底盘部件的制造；在模具制
造业中，铣削加工用于模具型腔和型芯的加工。
铣削加工的发展趋势
总结词
工件表面质量不佳是铣削加工中常见的问题 之一，它可能影响工件的外观和使用性能。
详细描述
工件表面质量不佳的原因可能包括机床精度 不足、刀具磨损、切削参数选择不当等。为 了提高工件表面质量，可以采取一系列措施 ，如提高机床精度、定期检查和更换刀具、
优化切削参数等。
THANKS
