多向铺设纤维布层复合材料力学性能分析

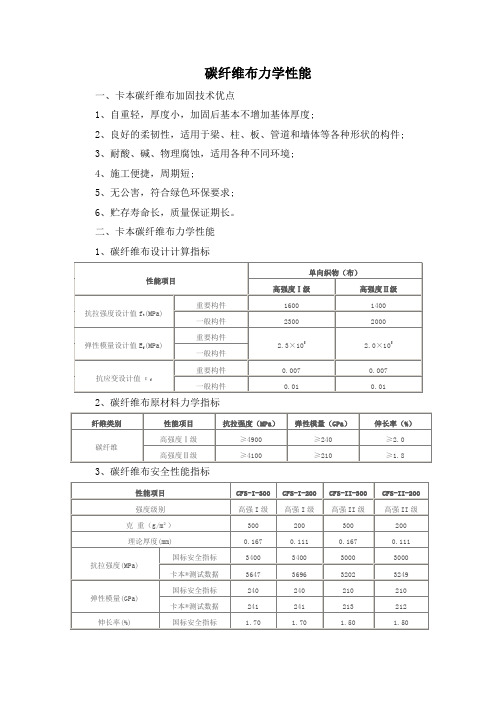

碳纤维布力学性能一、卡本碳纤维布加固技术优点1、自重轻，厚度小，加固后基本不增加基体厚度;2、良好的柔韧性，适用于梁、柱、板、管道和墙体等各种形状的构件;3、耐酸、碱、物理腐蚀，适用各种不同环境;4、施工便捷，周期短;5、无公害，符合绿色环保要求;6、贮存寿命长，质量保证期长。

二、卡本碳纤维布力学性能1、碳纤维布设计计算指标2、碳纤维布原材料力学指标3、碳纤维布安全性能指标三、碳纤维胶特点1、符合适配性要求，相溶性好;2、粘结力强，浸透性好;3、施工方便，不流淌，用量更省;4、无毒环保，绿色产品，放心安全。

四、碳纤维胶安全性能指标五、碳纤维布加固施工流程施工工序施工准备→混凝土表面处理→配制并涂刷底胶→找平→粘贴碳纤维布→表面防护施工流程1、施工准备拟定施工方案和施工计划，备好材料和工具。

如碳纤维布、配套树脂、机具、滚刷等。

2、混凝土表面处理①清除劣化混凝土，露出混凝土结构层;②按设计要求对裂缝进行灌缝或封闭处理;③表面修复平整。

3、配制并涂刷底层树脂①严格按照配套树脂的主剂、固化剂所规定的比例2:1称量准确，装入容器，用搅拌器均匀搅拌。

②一次调和量不应过多，以在可使用时间内用完为准。

③将底层树脂均匀地涂抹于混凝土结构表面，在树脂表面干燥后进入下一步工序。

4、找平配制找平树脂，对混凝土表面凹陷部位用找平材料填补平整，转角处修补为半径应不小于30mm圆弧。

5、粘贴碳布①按设计要求的尺寸裁剪碳布;②配制浸渍树脂并均匀涂抹于所要粘贴构件;③沿着纤维方向多次滚压，挤出气泡，使浸渍树脂充分浸透碳布;④碳布的表面均匀涂抹浸渍树脂。

6、表面防护按有关规范的规定处理，并保证防护材料与碳布之间有可靠的粘结。

六、碳纤维布应用范围1、混凝土梁的受弯和受剪加固、板的受弯加固、柱的抗震加固等;2、厂房、大厦、校舍、医院及其他工业和民用建筑加固补强;3、路桥、水利、核电和能源等基础设施加固补强。

七、碳纤维布加固系统包装规格1、碳纤维布长度均为100±1.5m;宽幅分为：100mm、200mm、300mm、500mm，其它规格可按需求订制;厚度为：0.111mm。

复合材料⼒学整理基本概念：1、单层复合材料的宏观均匀性、宏观正交各向异性的意义；简述复合材料的⼯艺特点、⽣产流程。

宏观均匀性：材料内任意⼀点处的宏观物理特性都完全相同宏观正交各向异性：材料具有两个正交弹性对称⾯，且材料中同⼀点处沿不同⽅向的⼒学性能不同⼯艺特点：a.材料制造和构件成型同时完成，⼀般情况下，复合材料的⽣产过程也就是构件的成型过程，材料的性能必须根据构件的使⽤要求进⾏设计，因此在选择材料、设计配⽐、确定纤维铺层和成型⽅法时，都必须满⾜构件的物化性能、结构形状和外观质量要求等；b.成型⼯艺灵活简单，可⽤模具⼀次成型法来制造各种构件。

常⽤的成型⽅法主要有：⼿糊成型、喷射成型、缠绕成型、层压成型、拉挤、RTM等⽅法。

⽣产流程：复合材料的⽣产流程主要有四个步骤：润湿/浸渍、铺层、叠层、固化a、润湿/浸渍：纤维和树脂混合形成薄层；b、铺层：按设计⾓度和位置铺设纤维布或预浸料；c、叠层：使每层预浸料或薄层之间紧密结合，排出⽓泡d、固化：可在真空或压⼒辅助下进⾏，固化时间越短，⼯艺的⽣产效率越⾼。

2、复合材料的基本概念，种类，优缺点；基本概念：是由两种或者多种不同性质的材料⽤物理和化学⽅法在宏观尺度上组成的具有新性能的材料，⼀般复合材料的性能优于组分材料，并且有些性能是原来组分材料所没有的，复合材料改善了组分材料的刚度、强度、热学等性能。

种类：根据复合材料中增强材料的⼏何形状，复合材料分为：a、颗粒复合材料，由颗粒增强材料和基体组成；b、纤维增强复合材料，由纤维和基体组成；c、层合复合材料，由多种⽚状材料层合⽽成优缺点：p16、p173、简述复合材料飞机雷达罩的性能要求以及基本组成结构和制造⽅法。

a、性能要求：透波、维持飞机整体空⽓动⼒学外形、减⼩阻⼒、保护雷达天线；b、组成结构：胶结泡沫板、充⽓式结构、螺接翼缘的实体薄板、⾦属空间⾻架、薄蒙⽪、螺栓连接的蜂窝夹层板c 、制造⽅法：真空袋模压法、⾼压釜模压法、常⽤袋模压法、纤维缠绕法、RTM ⽅法等。

复合材料的多尺度分析引言复合材料是由两种或更多种材料组合而成的材料，具备良好的机械性能、化学稳定性和热稳定性等特性。

然而，复合材料的复杂结构和多尺度特性使得其性能预测和优化变得非常困难。

针对这一问题，多尺度分析成为了复合材料领域的重要研究方向。

多尺度分析可以将复合材料的结构和性能在不同尺度上进行建模和研究，从而提高对其性能的理解和控制能力。

多尺度分析的基本原理多尺度分析是一种将宏观结构性质与微观结构特征相耦合的方法。

它通过将复合材料划分为宏观尺度、中观尺度和微观尺度，并在不同尺度上进行逐层分析和建模，以实现多尺度特性的全面分析。

宏观尺度分析宏观尺度分析关注复合材料整体的宏观性能，例如强度、刚度和热膨胀系数等。

在宏观尺度上，可以通过有限元分析等数值方法建立复合材料的宏观模型，从而预测其整体性能。

中观尺度分析中观尺度分析考虑复合材料中的细观结构特征，例如纤维与基体之间的界面、纤维的方向和分布等。

在中观尺度上，可以使用计算力学或统计学方法对复合材料的细观结构进行建模和分析，以揭示细观结构对复合材料性能的影响。

微观尺度分析微观尺度分析关注复合材料中的单个纤维和基体的性质，例如纤维的力学性能和基体的化学性质。

在微观尺度上，可以使用分子动力学模拟和量子力学计算等方法对复合材料的微观结构和力学性能进行研究。

多尺度分析的应用多尺度分析在复合材料领域有着广泛的应用。

以下是一些典型的应用案例：复合材料强度预测通过多尺度分析，可以揭示复合材料中宏观结构、中观结构和微观结构之间的相互作用，从而预测其强度。

例如，通过建立宏观模型和微观模型，可以计算复合材料的应力分布和损伤演化，从而预测其在不同加载条件下的破坏强度。

复合材料优化设计多尺度分析可以帮助优化复合材料的设计。

通过在不同尺度上进行分析和模拟，可以评估不同结构和成分对复合材料性能的影响，并寻找最佳的设计方案。

例如，在微观尺度上优化纤维的取向和分布，可以提高复合材料的强度和韧性。

第11章 复合材料层合板的强度力分析复合材料层合板中单层板的铺叠方式有多种，每一种方式对应一种新的结构形式与材料性能。

层合板的应力状态也可以是无数种，因此各种不同应力状态下层合板的强度不可能靠实验来确定．只能通过建立一定的强度理论，将层合板的应力和基本强度联系起来。

由于层合板中各层应力不同，应力高的单层板先发生破坏，于是可以通过逐层破坏的方式确定层合板的强度。

因此，复合材料层合板的强度是建立在单层板强度理论基础上的。

另外，由层合板的刚度特性和内力可以计算出层合板各单层板的材料主方向上的应力。

这样就可以采取和研究各向同性材料强度相同的方法，根据单层板的应力状态和破坏模式，建立单层板在材料主方向坐标系下的强度准则。

本章主要介绍单层板的基本力学性能、单层板的强度失效准则，以及层合板的强度分析方法。

§11.1单层板的力学性能由层合板的结构可知，层合板是若干单向纤维增强的单层板按一定规律组合而成的。

当纤维和基体的性质、体积含量确定后，单层板材料主方向的强度与和其工程弹性常数一样，是可以通过实验唯一确定的。

11.1.1单层板的基本刚度与强度材料主方向坐标系下的正交各向异性单层板，具有4个独立的工程弹性常数，分别表示为：纤维方向（方向1）的杨氏模量1E ，垂直纤维方向（方向2）的杨氏模量2E ，面内剪切模量12G ；另外，还有两个泊松比2112,νν，但它们两个 不是独立的。

这4个独立弹性常数表示正交各向异性单层板的刚度。

单层板的基本强度也具有各向异性，沿纤维方向的拉伸强度比垂直于纤维方向的强度要高。

另外，同一主方向的拉伸和压缩的破坏模式不同，强度也往往不同，所以单层板在材料主方向坐标系下的强度指标共有5个，称为单层板的基本强度指标，分别表示为：纵向拉伸强度X t (沿纤维方向)，纵向压缩强度X c (沿纤维方向)，横向拉伸强度Y t (垂直纤维方向)，横向压缩强度Y c (垂直纤维方向)，面内剪切强度S (在板平面内)。

一、碳纤维复合材料的概念碳纤维复合材料是由碳纤维和树脂胶粘剂混合而成的一种复合材料。

碳纤维具有高强度、高模量、低密度和优异的热稳定性等特点，被广泛应用于航空航天、汽车制造、体育用品等领域。

在碳纤维复合材料中，±45°铺层是一种常见的铺层方式，其抗剪切原理具有重要的理论和应用价值。

二、±45°铺层的特点在碳纤维复合材料中，±45°铺层是指将碳纤维布以±45°的角度交叉铺设在基体上，然后与树脂固化形成复合材料。

相比于其他铺层方式，±45°铺层具有以下特点：1. 增强弯曲性能：±45°铺层的交叉角度可以有效地增强碳纤维复合材料的弯曲性能，使其在受力时更加均匀分布，减少应力集中的可能性。

2. 提高剪切强度：由于±45°铺层中的碳纤维布是以斜向交叉铺设的，可以在一定程度上提高碳纤维复合材料的剪切强度，增加其抗剪切性能。

三、±45°铺层的抗剪切原理在碳纤维复合材料的制备过程中，±45°铺层可以有效地提高复合材料的抗剪切性能，其原理主要包括以下几个方面：1. 多向力的作用：由于±45°铺层中的碳纤维布是以±45°的交叉角度铺设的，这样在受到外力作用时，碳纤维布可以有效地承受多向拉伸和剪切力，从而提高复合材料的抗剪切能力。

2. 纤维方向的变化：在±45°铺层中，碳纤维的方向是多样化的，不仅可以承受沿纤维方向的拉伸力，还可以承受垂直于纤维方向的剪切力，这样可以使复合材料在受力时具有更好的各向力学性能。

四、±45°铺层的应用由于±45°铺层能够有效提高碳纤维复合材料的抗剪切性能，因此在航空航天、汽车制造、体育用品等领域有着广泛的应用价值。

在实际工程中，工程师们可以根据具体的使用要求和受力情况，合理选择和设计±45°铺层结构，以充分发挥碳纤维复合材料的抗剪切性能。

碳纤维增强复合材料力学性能的有限元模拟分析引言：碳纤维增强复合材料是一种重要的结构材料，具有高强度、低密度和优异的耐腐蚀性能。

为了更好地理解和预测这种材料的力学性能，有限元模拟成为一种有效的工具。

本文将探讨碳纤维增强复合材料的力学性能及其有限元模拟分析方法。

1. 碳纤维增强复合材料的力学性能碳纤维增强复合材料由碳纤维和基体材料组成，具有独特的力学性能。

首先，碳纤维的高强度和高模量使得复合材料具有出色的抗拉强度和刚度。

其次，由于碳纤维和基体的界面结合紧密，复合材料还表现出较好的层间剪切性能。

此外，碳纤维增强复合材料的疲劳强度和耐冲击性也远远优于传统金属材料。

2. 有限元模拟在力学性能分析中的应用有限元模拟是一种计算方法，通过将复杂结构离散为数学模型，基于力学原理求解结构的应力和变形分布。

在碳纤维增强复合材料力学性能分析中，有限元模拟被广泛应用。

首先，可以通过有限元模拟研究复合材料在静力载荷下的应力分布和应变响应，从而评估其强度和刚度。

其次，有限元模拟还可以模拟在动力载荷下复合材料的疲劳寿命和冲击行为，并优化复合材料的设计和性能。

3. 有限元模拟参数的选择在进行碳纤维增强复合材料力学性能的有限元模拟时，需要选择合适的模拟参数。

首先，应选择适当的网格划分，以保证模型几何形状和表面质量的准确性。

其次，需要确定材料的力学性能参数，如弹性模量、剪切模量和层间剪切强度等。

对于复合材料的层间剪切强度，通常需要进行微观结构分析以获取准确的数值。

此外，外界加载条件（如温度、湿度等）也需要考虑进来以获得可靠的模拟结果。

4. 有限元模拟分析的挑战和进展尽管有限元模拟在碳纤维增强复合材料力学性能分析中具有重要的应用前景，但仍面临一些挑战。

首先，材料的非线性和各向异性使得模拟计算的复杂度增加。

其次，复合材料的失效机制与金属材料有所不同，需要改进模型和算法以准确地预测结构破坏行为。

此外，对于复合材料的疲劳和寿命预测，还需要开展更多的试验和验证以提高模拟的准确性。

碳纤维增强复合材料的力学性能和设计一、什么是碳纤维增强复合材料在现代工业生产中，碳纤维增强复合材料是一种非常重要的新型材料，它不仅具有轻质、高强、高刚度等优良的物理力学性能，而且还具有较好的耐腐蚀性、耐磨性以及绝缘性。

碳纤维增强复合材料是由碳纤维和树脂、金属等复合材料制成的，这样的材料在现代航空、汽车、轨道交通、电子科技、船舶制造、体育器材等领域得到广泛的应用。

二、碳纤维增强复合材料的力学性能1、高强度：碳纤维的特殊结构和生长过程使得其具有很高的强度，而且这种强度与单向排列方向有很大关系。

因此，增强材料大多用于单向、对角和斜交等布局。

2、高刚度：材料的刚度是各个方向上的刚度之和，因此确定各向异性对基体中碳纤维增强材料的刚度起着决定性作用。

在各向同性材料的情况下，碳纤维增强材料通常具有比基体材料高几倍甚至十倍以上的刚度。

3、疲劳寿命较长：碳纤维增强材料的疲劳性能比其他材料要好，能够承受数百万次循环载荷，而且具有较长的使用寿命。

4、耐磨性强：碳纤维增强材料具有较高的物理力学性能，因此具有很强的耐磨性，特别适合用于制造高速运动的器械。

三、碳纤维增强复合材料的设计1、确定应用载荷：设计时必须要先明确碳纤维增强复合材料所要承受的载荷种类，包括静载和动载。

2、确定应变水平：应变水平是材料破坏的重要参数之一，针对不同应变水平设计不同的材料也是十分必要的。

合适的应变水平设计可以确保材料在特定要求下具有最佳性能。

3、确定强度参数：材料的强度是指承受载荷时材料破坏的极限值。

因此，通过实验和仿真计算来得到材料的破坏极限值，再以此为依据来确定设计强度决策。

4、考虑制造成本：设计材料必须要考虑到成本因素，包括制造、运输、安装等费用。

因此，在涉及到大批量生产时，提前考虑到成本问题十分重要，可以有效降低生产成本。

四、结论碳纤维增强复合材料在现代工业生产中具有十分广泛的应用，由于其具有很高的物理力学性能，设计时需要考虑的因素也比较多。
