皮带轮

皮带轮槽型标准是多少

皮带轮是一种常见的传动装置，它通过皮带与发动机或者其他动力源相连，实现动力的传递。而皮带轮的槽型标准则是决定皮带轮与皮带匹配的重要因素之一。那么，皮带轮槽型标准到底是多少呢？

首先，我们需要了解皮带轮的槽型种类。根据不同的传动方式和使用环境，皮带轮的槽型可以分为直条型、梯形型、圆弧型等多种类型。其中，梯形型槽是最为常见的一种，它适用于大多数传动场合，具有良好的传动性能和稳定性。而圆弧型槽则适用于高速传动，并且能够减小皮带的磨损，提高传动效率。

其次，皮带轮槽型标准的确定需要考虑到几个关键因素。首先是皮带的型号和规格，不同型号和规格的皮带需要匹配不同的槽型，以确保传动的稳定性和安全性。其次是传动功率和转速，这直接影响到皮带轮的选型和槽型设计。最后是传动装置的工作环境和工作条件，比如温度、湿度、粉尘等因素都会对槽型标准的选择产生影响。

在确定皮带轮槽型标准时，需要参考相关的国家标准和行业标准。国家标准对于不同类型的皮带轮槽型有着明确的规定，包括槽型的尺寸、角度、倒角半径等参数。而行业标准则更加具体和细化，针对不同的使用场合和特殊要求，提出了更为详细的要求和建议。

除了国家标准和行业标准，皮带轮槽型标准还需要考虑到实际的使用需求和经验。在选择槽型标准时，需要充分考虑到传动装置的实际工作情况，比如工作环境的特殊要求、传动功率的大小、转速的高低等因素，以确保选用的槽型标准能够满足实际的使用需求。

总的来说，皮带轮槽型标准的确定是一个综合考虑多种因素的过程，需要充分考虑到国家标准、行业标准以及实际的使用需求和经验。只有在综合考虑了这些因素之后，才能够选用合适的槽型标准，确保传动装置的稳定性、安全性和高效性。 因此，皮带轮槽型标准并不是一个固定的数值，而是需要根据具体的情况和要求来确定。只有在充分考虑了各种因素之后，才能够选用合适的槽型标准，确保传动装置的正常运行和长期稳定性。

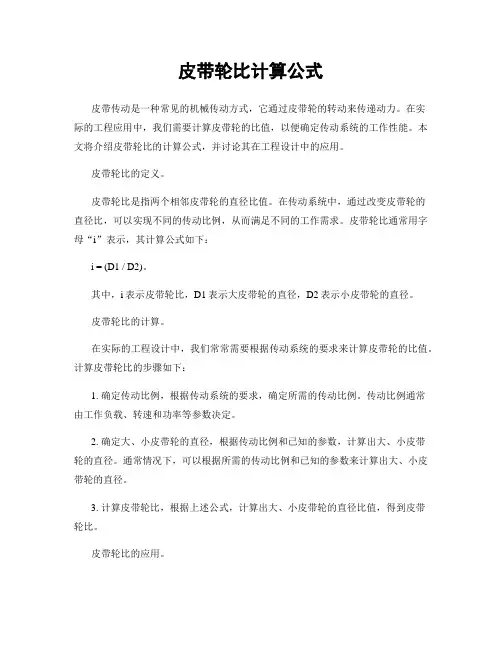

皮带轮比计算公式

皮带传动是一种常见的机械传动方式，它通过皮带轮的转动来传递动力。在实际的工程应用中，我们需要计算皮带轮的比值，以便确定传动系统的工作性能。本文将介绍皮带轮比的计算公式，并讨论其在工程设计中的应用。

皮带轮比的定义。

皮带轮比是指两个相邻皮带轮的直径比值。在传动系统中，通过改变皮带轮的直径比，可以实现不同的传动比例，从而满足不同的工作需求。皮带轮比通常用字母“i”表示，其计算公式如下：

i = (D1 / D2)。

其中，i表示皮带轮比，D1表示大皮带轮的直径，D2表示小皮带轮的直径。

皮带轮比的计算。

在实际的工程设计中，我们常常需要根据传动系统的要求来计算皮带轮的比值。计算皮带轮比的步骤如下：

1. 确定传动比例，根据传动系统的要求，确定所需的传动比例。传动比例通常由工作负载、转速和功率等参数决定。

2. 确定大、小皮带轮的直径，根据传动比例和已知的参数，计算出大、小皮带轮的直径。通常情况下，可以根据所需的传动比例和已知的参数来计算出大、小皮带轮的直径。

3. 计算皮带轮比，根据上述公式，计算出大、小皮带轮的直径比值，得到皮带轮比。

皮带轮比的应用。 皮带轮比的计算在工程设计中具有重要的应用价值。通过合理的皮带轮比设计，可以实现传动系统的高效工作，并满足不同工作条件下的需求。以下是皮带轮比在工程设计中的应用：

1. 传动系统设计，在传动系统的设计过程中，通过计算皮带轮比，可以确定合适的传动比例，从而实现传动系统的高效工作。

2. 功率传递，通过控制皮带轮比，可以实现不同功率的传递。根据工作负载和转速等参数，可以确定合适的皮带轮比，从而实现功率的有效传递。

3. 转速调节，通过改变皮带轮比，可以实现传动系统的转速调节。根据工作需求，可以调整皮带轮比，从而实现不同转速下的工作。

4. 节能设计，合理的皮带轮比设计可以实现传动系统的节能工作。通过优化传动比例，可以降低传动系统的能耗，从而实现节能设计。

皮带轮与轴的固定方式

皮带轮是一种常见的机械传动元件，它通常用于将动力从一个轴传递到另一个轴。为了确保皮带轮能够有效地传递动力，它必须与轴紧密固定。本文将介绍皮带轮与轴的固定方式。

1. 键槽固定法

键槽固定法是一种常见的皮带轮与轴的固定方式。它的原理是在轴上开槽，然后将皮带轮的内孔与轴的键槽对应，再用螺栓将皮带轮固定在轴上。这种固定方式简单可靠，适用于中小型皮带轮。

2. 键盘固定法

键盘固定法是一种适用于大型皮带轮的固定方式。它的原理是在轴上开槽，然后将皮带轮的内孔与轴的键盘对应，再用螺栓将皮带轮固定在轴上。这种固定方式比键槽固定法更牢固，适用于大型皮带轮。

3. 锁紧套固定法

锁紧套固定法是一种适用于高速旋转的皮带轮的固定方式。它的原理是在轴上安装一个锁紧套，然后将皮带轮的内孔与锁紧套对应，再用螺栓将皮带轮固定在锁紧套上。这种固定方式能够有效地防止皮带轮在高速旋转时产生偏移。

4. 焊接固定法

焊接固定法是一种适用于特殊情况的固定方式。它的原理是将皮带轮的内孔与轴焊接在一起。这种固定方式适用于一些特殊的皮带轮，如带有凸起的皮带轮。

皮带轮与轴的固定方式有多种，选择合适的固定方式可以确保皮带轮能够有效地传递动力，提高机械传动的效率。

三角带的型号和角度

国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，但大皮带轮未作规定。皮带轮的槽角分34度、36度、38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度， >90mm时为38度； A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度； B型皮带轮在带轮直径范围在 125mm～160mm时为34度；160mm～200mm时为36度，>200mm时为38度； C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在 355mm～450mm时为36度，>450mm时为38度；E型 500mm～630mm时为36度，>630mm时为38度。

三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX

3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
