基坑水平位移监测的方法比较与精度分析

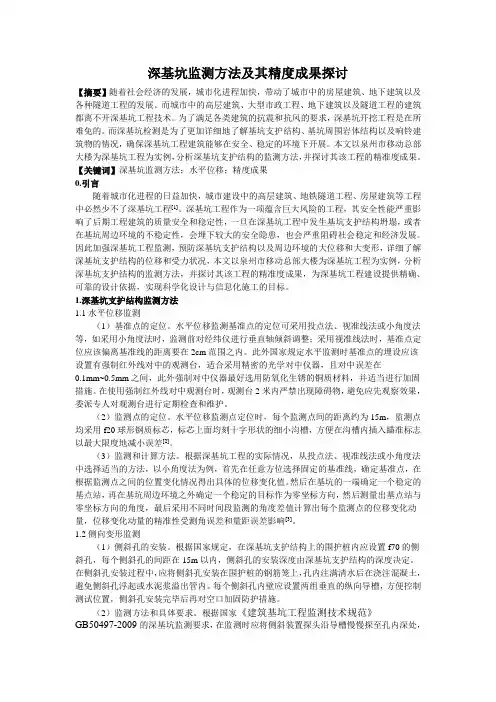

深基坑监测方法及其精度成果探讨

【摘要】随着社会经济的发展，城市化进程加快，带动了城市中的房屋建筑、地下建筑以及各种隧道工程的发展。而城市中的高层建筑、大型市政工程、地下建筑以及隧道工程的建筑都离不开深基坑工程技术。为了满足各类建筑的抗震和抗风的要求，深基坑开挖工程是在所难免的。而深基坑检测是为了更加详细地了解基坑支护结构、基坑周围岩体结构以及响铃建筑物的情况，确保深基坑工程建筑能够在安全、稳定的环境下开展。本文以泉州市移动总部大楼为深基坑工程为实例，分析深基坑支护结构的监测方法，并探讨其该工程的精准度成果。

【关键词】深基坑监测方法；水平位移；精度成果

0.引言

随着城市化进程的日益加快，城市建设中的高层建筑、地铁隧道工程、房屋建筑等工程中必然少不了深基坑工程[1]。深基坑工程作为一项蕴含巨大风险的工程，其安全性能严重影响了后期工程建筑的质量安全和稳定性，一旦在深基坑工程中发生基坑支护结构坍塌，或者在基坑周边环境的不稳定性，会埋下较大的安全隐患，也会严重阻碍社会稳定和经济发展。因此加强深基坑工程监测，预防深基坑支护结构以及周边环境的大位移和大变形，详细了解深基坑支护结构的位移和受力状况，本文以泉州市移动总部大楼为深基坑工程为实例，分析深基坑支护结构的监测方法，并探讨其该工程的精准度成果，为深基坑工程建设提供精确、可靠的设计依据，实现科学化设计与信息化施工的目标。

1.深基坑支护结构监测方法

1.1水平位移监测

（1）基准点的定位。水平位移监测基准点的定位可采用投点法、视准线法或小角度法等，如采用小角度法时，监测前对经纬仪进行垂直轴倾斜调整；采用视准线法时，基准点定位应该偏离基准线的距离要在2cm范围之内。此外国家规定水平监测时基准点的埋设应该设置有强制红外线对中的观测台，适合采用精密的光学对中仪器，且对中误差在0.1mm~0.5mm之间，此外强制对中仪器最好选用防氧化生锈的铜质材料，并适当进行加固措施。在使用强制红外线对中观测台时，观测台2米内严禁出现障碍物，避免应先观察效果，委派专人对观测台进行定期检查和维护。

基坑水平位移与沉降监测方案

1.概况

1.1 工程概况

这个项目是一项大型的建筑工程，旨在建造一座现代化的大楼。该建筑将包括商业和住宅用途，是当地城市发展的一个重要组成部分。

1.2 基坑概况

该项目需要进行基坑开挖，以便为建筑物的地基做好准备工作。基坑的深度将达到20米左右，需要进行支护工作以确保工人的安全。

1.3 工程地质概况

该项目的地质条件复杂，地下水位较高，土质较软，需要采取特殊的施工方法来确保基坑的稳定性和安全性。此外，还需要进行地质勘探和监测工作，以确保施工过程中不会对周围环境造成不良影响。

1.4 环境概况 该项目位于城市中心，周围有许多居民和商业企业，需要采取特殊的措施来减少施工对周围环境的影响。此外，还需要进行噪音、粉尘和污水处理等工作，以确保施工过程中不会对周围环境造成不良影响。

2.基坑支护及施工方案

为确保基坑的稳定性和安全性，我们采取了多种支护措施，包括钢支撑、混凝土墙和土钉墙等。此外，我们还采用了先进的施工技术，如挖孔桩、土钉墙和钻孔灌注桩等，以确保基坑的稳定性和安全性。我们还将采取噪音、粉尘和污水处理等措施，以确保施工过程中不会对周围环境造成不良影响。

3、监测目的、范围、依据、原则及监测内容

3.1 监测目的：

本次监测的目的是为了解决公司在生产过程中存在的环境污染问题，以及对环境影响的评估。

3.2 监测范围：

本次监测的范围包括公司生产厂区及周边区域，主要监测点包括废水排放口、废气排放口、噪声等。

3.3 监测依据：

本次监测的依据主要包括国家环境保护法规、公司环境保护标准以及国家环境监测标准等。

3.4 编制原则：

本次监测的编制原则主要包括科学性、规范性、客观性、可比性等原则。同时，为了保证监测结果的准确性，我们将采用多种监测方法，包括现场监测、实验室分析等。

以上是本次监测的目的、范围、依据、原则及监测内容的简要介绍。我们将严格按照以上要求进行监测，确保监测结果的准确性和可靠性。

基坑水平位移监测方案

引言

基坑是建筑工程中常见的施工方式之一，其施工过程涉及到土方开挖、地下室建设等步骤。在进行基坑开挖和施工过程中，由于土壤的力学性质和外界环境的影响，会导致基坑产生水平位移，进而对施工安全造成威胁。因此，监测基坑水平位移变得尤为重要，以及时掌握基坑变形情况，从而保证施工安全和工程质量。

1. 监测需求分析

在进行基坑水平位移监测时，需要考虑以下几个方面的需求：

a. 监测对象

监测对象为基坑的边界及附近建筑物、管线等结构物，包括基坑开挖前后的变形情况。

b. 监测目标

监测目标是为了掌握基坑水平位移的变化趋势和变形情况，及时发现异常情况，以减少施工风险和事故发生的可能性。

c. 监测时间

监测时间根据基坑的施工周期和变形情况来确定，包括基坑开挖前、开挖过程中和基坑完成后的多个时段。 d. 监测精度

监测精度是指监测数据的准确性和精细程度，其需根据具体工程要求和监测对象的特点来确定。

2. 监测方法选择

在基坑水平位移监测中，常用的监测方法包括测量法、传感器监测法和遥感监测法。

a. 测量法

测量法是使用传统的测量仪器，如经纬仪、水准仪等，对基坑进行定点测量，并通过观察测量值的变化来判断基坑的水平位移情况。测量法具有操作简便、成本较低的优点，但监测周期较长，精度相对较低，无法实时监测。

b. 传感器监测法

传感器监测法是使用自动化的传感器设备，如应变计、倾斜仪等，对基坑进行连续监测，并实时记录水平位移数据。传感器监测法具有监测精度高、数据准确、监测周期短等优点，但需要一定的设备和技术支持，成本较高。

c. 遥感监测法

遥感监测法是利用遥感技术，如卫星影像、激光雷达等，对基坑进行远程监测，通过图像分析和变形分析来获取水平位移信息。遥感监测法具有监测范围广、监测周期短等优点，但受天气、云层等因素的影响，不适用于实时监测。 在选择具体的监测方法时，需综合考虑监测需求、项目预算、监测精度等因素，并与监测专业机构进行沟通和咨询，以确定最适合的监测方案。

２０１５年第３期（总２０３期）　安徽建筑　

检　测　●　试　验　与　测　量　技　术　

安　

徽　

建　

筑　

固　ＤＯＩ：１０．１６３３０／ｊ．ｃｎｋｉ．１００７－７３５９．２０１５．０３．０９５　

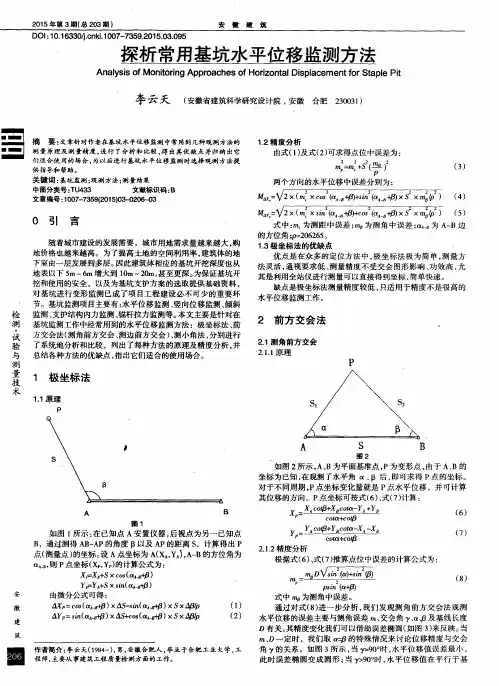

探析常用基坑水平位移监测方法　

Ａｎａｌｙｓｉｓ　ｏｆ　Ｍｏｎｉｔｏｒｉｎｇ　Ａｐｐｒｏａｃｈｅｓ　ｏｆ　Ｈｏｒｉｚｏｎｔａｌ　Ｄｉｓｐｌａｃｅｍｅｎｔ　ｆｏｒ　Ｓｔａｐｌｅ　Ｐｉｔ　

李云天　（安徽省建筑科学研究设计院，安徽合肥２３００３１）　

摘　要：文章针对作者在基坑水平位移监测中常用到几种观测方法的　测量原理及测量精度，进行了分析和比较，得出其优缺点并归纳出它　们适合使用的场合，为以后进行基坑水平位移监测时选择观测方法提　供指导和帮助。　关键词：基坑监测；观测方法；测量结果　中图分类号：ＴＵ４３３　文献标识码：Ｂ　文章编号：１００７—７３５９（２０１　５）０３－０２０６—０３　

０引　言　

随着城市建设的发展需要，城市用地需求量越来越大，购　

地价格也越来越高。为了提高土地的空间利用率，建筑体的地　下室由一层发展到多层。因此建筑体相应的基坑开挖深度也从　

地表以下５ｍ～６ｍ增大到１０ｍ一２０ｍ，甚至更深。为保证基坑开　

挖和使用的安全，以及为基坑支护方案的选取提供基础资料，　对基坑进行变形监测已成了项目工程建设必不可少的重要环　

节。基坑监测项目主要有：水平位移监测、竖向位移监测、倾斜　

监测、支护结构内力监测、锚杆拉力监测等。本文主要是针对在　

基坑监测工作中经常用到的水平位移监测方法：极坐标法、前　方交会法（测角前方交会、测边前方交会）、测小角法，分别进行　

了系统地分析和比较，列出了每种方法的原理及精度分析，并　

总结各种方法的优缺点，指出它们适合的使用场合。　

１极坐标法　

１．１原理　

Ｐ　

Ａ　Ｂ　

图１　如图１所示：在已知点Ａ安置仪器，后视点为另一已知点　

Ｂ，通过测得ＡＢ—ＡＰ的角度Ｂ以及ＡＰ的距离ｓ，计算得出Ｐ　点（测量点）的坐标。设Ａ点坐标为Ａ（Ｘ　，Ｙ　），Ａ—Ｂ的方位角为
