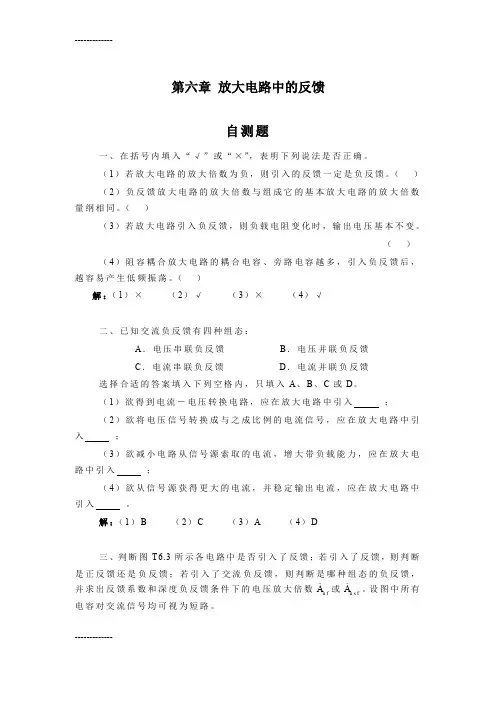

第六章放⼤电路中的反馈

要得到⼀个由电流控制的电流源应选⽤[ ]A.电压串联负反馈

B.电压并联负反馈

C.电流串联负反馈

D.电流并联负反馈

要得到⼀个由电压控制的电流源应选⽤[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈

D.电流并联负反馈

在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈

D.电流并联负反馈

在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ]A.电压串联负反馈

B.电压并联负反馈

C.电流串联负反馈

D.电流并联负反馈

在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ]A.电压串联负反馈

B.电压并联负反馈

C.电流串联负反馈

D.电流并联负反馈

放⼤电路引⼊交流负反馈后将[ ]A.提⾼输⼊电阻

B.减⼩输出电阻

C.提⾼放⼤倍数

D.提⾼放⼤倍数的稳定性

负反馈放⼤电路产⽣⾃激振荡的条件是[ ] =1 =-1C.|AF|=1

D. AF=0

放⼤电路引⼊直流负反馈后将[ ]A.改变输⼊、输出电阻

B.展宽频带

C.减⼩放⼤倍数D.稳定静态⼯作点

电路接成正反馈时，产⽣正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1

D. AF=0

在深度负反馈放⼤电路中，若开环放⼤倍数A增加⼀倍，则闭环增益A f将A. 基本不变

B. 增加⼀倍[ ]

C. 减⼩⼀倍

D. 不能确定

在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A f将[ ]A. 基本不变

B.增加⼀倍

C. 减⼩⼀倍

D. 不能确定

分析下列各题，在三种可能的答案(a.尽可能⼩，b.尽可能⼤，c.与输⼊电阻接近)中选择正确者填空：1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。

2、对于并联反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。

3、为使电压串联负反馈电路的输出电阻尽可能⼩，应使信号漂内阻。在讨论反馈对放⼤电路输⼊电阻R i的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增⼤R i，正反馈减⼩R i；

b.串联反馈增⼤R i，并联反馈减⼩R i；

c.并联负反馈增⼤R i，并联正反馈减⼩R i；

d.串联反馈增⼤R i，串联正反馈减⼩R i；

选择正确的答案填空。1、反馈放⼤电路的含义是。(a.输出与输⼊之间有信号通路，b.电路中存在反向传输的信号通路，c.除放⼤电路以外还有信号通路)2、构成反馈通路的元器件。(a.只能是电阻、电容或电感等⽆源元件，

b.只能是晶体管、集成运放等有源器件，

c.可以是⽆源元件，也可是以有源器件)

3、反馈量是指。(a.反馈⽹络从放⼤电路输出回路中取出的信号，b.反馈到输⼊回路的信号，c.反馈到输⼊回路的信号与反馈⽹络从放⼤电路输出回路中取出的信号之⽐)4、直流负反馈是指。(a.只存在于直接耦合电路中的负反馈，b.直流通路中的负反馈，c.放⼤直流信号时才有的负反馈)

5、交流负反馈是指。(a.只存在于阻容耦合及变压器耦合电路中的负反馈，b.交流通路中的负反馈，c.放⼤正弦波信号时才有的负反馈)

选择正确的答案填空。1、在放⼤电路中，为了稳定静态⼯作点，可以引⼊；若要稳定放⼤倍数，应引⼊；某些场合为了提⾼放⼤倍数，可适当引⼊；希望展宽频带，可以引⼊；如要改变输⼊或输出电阻，可以引⼊；为了抑制温漂，可以引⼊。(a.直流负反馈，b.交流负反馈，c.交流正反馈，d.直流负反馈和交流负反馈)

分析下列三种情况，指出它们各应采⽤的哪种类型的正弦波振荡电路（,,c.⽯英晶体），它们的放⼤电路部分⽬前⼀般由哪种元器件组成（d.集成运放，e.分⽴元件）。将答案填在各⼩题后的括号内，只填答案的字母标号）1．某实验室要求正弦信号发⽣器的频率在10Hz~10kHz范围内可调。（）2．某仪器中的正弦波振荡电路要求频率在10MHz~20MHz范围内可调。（）

3．⼀电⼦设备中要求振荡电路的频率为20MHz，且频率稳定度达10-8。（）

判断下列说法是否正确（在括号中画√或×）1、在负反馈放⼤电器中，在反馈系数较⼤的情况下，只在尽可能地增⼤开环放⼤倍数，才能有效地提⾼闭环放⼤倍数。（）

2、在负反馈放⼤电路中，放⼤级的放⼤倍数越⼤，闭环放⼤倍数就越稳定。

（）3、在深度负反馈的条件下，闭环放⼤倍数

1

i

A

F

≈，它与反馈系数有关，⽽

与放⼤器开环时的放⼤倍数A⽆关，因此可以省去放⼤通路，仅留下反馈⽹络，来获得稳定的闭环放⼤倍数。（）4、在深度负反馈的条件下，由于闭环放⼤倍数

1

i

A

F

≈，与管⼦参数⼏乎⽆

关，因此可以任意选⽤晶体管来组成放⼤级，管⼦的参数也就没有什么意义了。

（）5、负反馈只能改善反馈环路内的放⼤性能，对反馈环路之外⽆效。（）

6、若放⼤电路的负载固定，为使其电压放⼤倍数稳定，可以引⼊电压负反馈，也可以引⼊电流负反馈。（）

7、电压负反馈可以稳定输出电压，流过负载的电流也就必然稳定，因此电压负反馈和电流负反馈都可以稳定输出电流，在这⼀点上电压负反馈和电流负反馈没有区别。（）8、串联负反馈不适⽤于理想电流信号源的情况，并联负反馈不适⽤于理想电压信号源的情况。（）

9、任何负反馈放⼤电路的增益带宽积都是⼀个常数。（）

10、由于负反馈可以展宽频带，所以只要负反馈⾜够深，就可以⽤低管代替⾼频管组成放⼤电路来放⼤⾼频信号。（）

11、负反馈能减⼩放⼤电路的噪声，因此⽆论噪声是输⼊信号中混合的还是反馈环路内部产⽣的，都能使输出端的信噪⽐得到提⾼。（）12、只要具有正反馈，电路就⼀定能产⽣振荡。（）

13、只要满⾜正弦波振荡的相位平衡条件，电路就⼀定振荡。（）14、凡满⾜振荡条件的反馈放⼤电路就⼀定能产⽣正弦波振荡。（）

15、正弦波振荡电路的振荡与负反馈放⼤电路的振荡在本质上是相同的，都是由反馈信号维持放⼤器的输⼊。（）

16、正弦波振荡电路⾃⾏起振的幅值条件是|AF|=1。（）

17、．正弦波振荡电路维持振荡的条件是AF=-1。（）

18、正弦波振荡的幅值平衡条件是|X f|=|X i|(即反馈回放⼤器输⼊端的信号幅值与原输⼊信号幅值相等)。（）

19、对于正弦波振荡电路⽽⾔，只要不满⾜相位平衡条件，即使放⼤电路的放⼤倍数很⼤，也不可能产⽣正弦波振荡。（）

20、在正弦波振荡电路中，只允许存在正反馈，不允许引⼊负反馈（），⽽在以放⼤输⼊信号为⽬标的放⼤电路中，只允许有负反馈，不允许引⼊正反馈。

（）

⼀个放⼤电路具有直流负反馈和电流并联式交流负反馈，试问这些反馈有哪些作⽤（判断下列答案是否正确，在括号中⽤√或×表⽰）

1、稳定输出电压（）

2、稳定输出电流（）

3、增加输出电阻（）

4、减⼩输出电阻（）

5、增⼤输⼊电阻（）

6、减⼩输⼊电阻（ ）

7、增⼤⼯作点电流（ ）

8、稳定⼯作点电流（ ）

在通过实验观察负反馈改善⾮线性失真波形时，下列哪种（或哪些）⽅法是正确的：a.反馈前、后的输⼊信号电压不变，使反馈后的输出电压减⼩；

b.在加负反馈进增⼤输⼊信号电压，使反馈后的输出电压幅值保持在反馈前

的⽔平；c.在加负反馈时增⼤输⼊信号电压，直⾄输出电压波形将出现顶部削平或底

部削平的失真。

若要提⾼多级放⼤电路的输⼊电阻，可以采取哪些措施（从已学过的知识中举出三种可⾏的⽅法，其中必须⾄少有⼀种为某种⽅式的反馈）

在交流负反馈的四种组态（a.电压串联，c.电压并联，b.电流串联，d.电流并联）中：1、要求跨导增益0iuf i

I A U 稳定应选⽤哪⼀种 2、要求跨导增益0uif i

U A I 稳定应选⽤哪⼀种 3、要求电压增益0uuf i

U A U 稳定应选⽤哪⼀种 4、要求电流增益0iif

i I A I 稳定应选⽤哪⼀种

6．22为了稳定静态⼯作点，可以引⼊ 反馈，如要改变输⼊或输

出电阻，可以引⼊ 反馈。6．23在放⼤电路中，为了稳定静态⼯作点，可以引⼊ 反馈；如希

望减⼩放⼤电路从信号源索取的电流，则可采⽤ 反馈。6．24 选择填空（只填写答案的字母标号）

1．⾃激振荡是指在 （a.外加输⼊激励，b.没有输⼊信号）时，电路中产

⽣了 （a.有规则的，b.随机的）和 （a.持续存在的,b.瞬间消失

的）输出波形的现象。输出波形的变化规律取决于（a.|A|,b.|F|,c.|AF|,d.|A f|）为⽆限⼤。2．⼀个实际的正弦波振荡电路绝⼤多数属于（a.负反馈，b.正反馈）电路，它主要由（a.放⼤电路和反馈⽹络，b.放⼤电路、反馈⽹络和隐频⽹络，c.放⼤电路、反馈⽹络和选频⽹络）组成。为了保证振荡幅值稳定且波形较好，常常还需要（a.屏蔽，b.延迟，c.稳幅，d.微调）环节。3．产⽣低频正弦波⼀般可⽤振荡电路，产⽣⾼频正弦波可⽤振荡电路。要求频率稳定性很⾼，则可⽤振荡电路。（,,c.⽯英晶体）

填空：1、已知某放⼤电路在输⼊信号电压为1mV时，输出电压为1V；当加负反馈后达到同样的输出电压时需加输⼊信号为10mV。由此可知所加的反馈深度为dB，反馈系数为。2、若要求负反馈放⼤电路的闭环电压增益A uf为40dB，⽽且当开环电压增益A u变化10%时，A uf的变化为1%，则开环电压增益A u应为dB。3、若放⼤电路开环时的输出电阻为1kΩ，⾮线性失真系数为10%，在与闪⼀个⼩题相同的负反馈条件下，闭环后的⾮线性失真系数将变为。如已知引⼊的是电压反馈，则输出电阻将变为。

某电压中联负反馈放⼤电路，开环增益A u=104，反馈系数F u=。1、求闭环增益A uf；

2、设温度降低，静态⼯作点Q下降，使|A u|下降10%，求此时闭环增益A uf。由于某种型号晶体管的参数变化使放⼤电路的电压增益改变20%，现希望引⼊负反馈后的增益为-100，⽽其变化只有1%。请计算所需的开环增益A u和反馈系数F u。

⼀个电压串联反馈放⼤电路，在输⼊中频信号且输出电压波形不失真的情况下测量⼀级数据（见表）。试估算这个电路的反馈系数、反馈深度及闭环输出电阻。设反馈⽹络对开环放⼤电路的负载效应可以忽略不计。表

某电路的电压放⼤倍数为104，引进负反馈后变为102，求反馈系数F 。若引进反馈前电路的⾮线性失真系数为8%，求引进反馈后的⾮线性失真系数。

如果要求⼀个放⼤电路的⾮线性失真系数由10%减⾄%，同时要求该电路从信号源取的电流尽可能⼩，负载电阻R L 变化时输出电压尽可能稳定。1、应当引⼊什么样的负反馈

2、若引⼊反馈前电路的放⼤倍数A=104，问反馈系数应为多⼤

3、为保持输出电压幅值不变，输⼊电压幅值应如何变化变为多⼤（如增⼤到原来的多少倍或减⼩到源来的⼏分之⼀）

4、引⼊反馈后的电路的放⼤倍数为多⼤

已知放⼤电路的输出噪声电压是电路内部产⽣，与输⼊售我关，现要将该电路

的信噪⽐提⾼20dB ，问应引⼊多深的负反馈若引⼊反馈前的A u =1000，问反馈系数F u =闭环放⼤倍数A uf =引⼊反馈后输⼊电压U i 应如何变化如果在提⾼信噪⽐的同时还要求提⾼输⼊电阻和降低输出电阻，你认为应引⼊什么形式的负反馈

某负反馈放⼤电路的开环放⼤倍数为50，反馈系数为，问闭环放⼤倍数为多

少
