放大电路中的反馈
作者：李翔 乔荣学 曹灿华 翟堃
来源：《硅谷》2011年第07期
摘要： 研究放大电路中的反馈主要有定量分析与定性分析两种方法，然而，对于复杂的电路问题，定性分析具有快捷、直截了当的特点。主要针对负反馈的定义、四种组态及类型判别、性能影响以及对引起不稳定的因素等方面做简单的定性分析。
关键词： 负反馈；四种组态；性能影响；自激振荡；定性分析
中图分类号：O441.1文献标识码：A文章编号：1671－7597（2011）0410039－01
1 负反馈的定义
通过一定的方式将电路或系统的输出量全部或部分送回到它的输入端，使电路或系统的工作特性有所改变，这样的过程称为反馈。具有反馈的电路或系统，若反馈的效果增强了电路或系统的净输入信号，则称为正反馈；反之，若引入反馈后削弱了电路或系统的净输入信号，则称为负反馈。从负反馈的定义上，我们可以得到：① 反馈量实质是对输出量的取样，其数值与输出量成正比。② 负反馈的基本作用是将引回的反馈量与输入量相减，从而调整电路的即输入量与输出量。
另外，讨论反馈问题时，经常会遇到输入量（又称给定值或输入信号）、输出量（又称被调量）和净输入信号等名词，要注意各量之间，尤其是净输入信号与输入量之间的联系与区别。净输入信号表示真正加到放大器上的信号，而输入量是外界送来的信号。在负反馈电路中，净输入信号等于输入量与反馈量之差，只有在反馈量为零时，净输入信号才与输入量相等。
2 负反馈的四种组态及判别
2.1 负反馈的四种组态
当反馈量取自输出电压时称为电压反馈，取自输出电流时称为电流反馈；当反馈量与输入量以电压方式相叠加时称为串联反馈，以电流方式相叠加时称为并联反馈；因此，负反馈的有四种组态，即电压串联、电压并联、电流串联和电流并联。负反馈四种组态，而每一种组态对放大器性能特别是对放大器的输入及输出电阻的影响又不同，这就要求使用者会判别负反馈的类型，而其类型判别集中反映在对其叠加方式及采样方式的判别上。

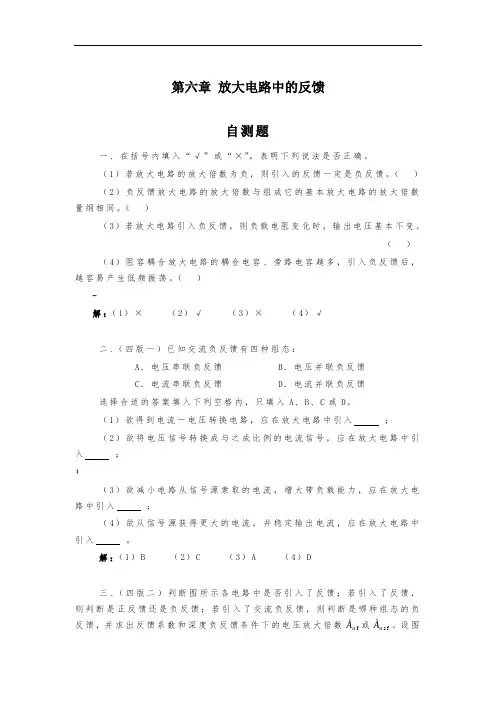

第六章 放大电路中的反馈
自测题
一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ）
（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ）
（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）
（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ）
…
解：（1）× （2）√ （3）× （4）√
二、（四版一）已知交流负反馈有四种组态：
A．电压串联负反馈 B．电压并联负反馈
C．电流串联负反馈 D．电流并联负反馈
选择合适的答案填入下列空格内，只填入A、B、C或D。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ；
（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；
【
（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；
（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D
三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f uA或f s uA。设图
中所有电容对交流信号均可视为短路。
,
图
解：图（a）所示电路中引入了电流串联负反馈。反馈系数和深度负反馈条件下的电压放大倍数f uA分别为
精品资料
可编辑 第六章 放大电路的反应
〖主要内容〗
1、根本概念
反应、正反应和负反应、电压反应和电流反应、并联反应和串联反应等根本概念；
2、反应类型判断：有无反应？是直流反应、还是交流反应？是正反应、还是负反应？
3、交流负反应的四种组态及判断方法；
4、交流负反应放大电路的一般表达式；
5、放大电路中引入不同组态的负反应后，对电路性能的影响；
6、深度负反应的概念，在深度负反应条件下，放大倍数的估算；
〖本章学时分配〗
本章分为3讲，每讲2学时。
第十九讲 反应的根本概念和判断方法及负反应放大电路的方框图
一、 主要内容
1、反应的根本概念
1〕什么是反应
反应：将放大器输出信号的一局部或全部经反应网络送回输入端。
反应的示意图见以下图所示。反应信号的传输是反向传输。
开环：放大电路无反应，信号的传输只能正向从输入端到输出端。
闭环：放大电路有反应，将输出信号送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。
图示中iX是输入信号，fX是反应信号，iX称为净输
入信号。所以有 fiiXXX
2) 负反应和正反应
负反应：参加反应后，净输入信号iX
应用：负反应能稳定与反应量成正比的输出量，因而在控制系统中稳压、稳流。
正反应：参加反应后，净输入信号iX>iX，输出幅度增加。
应用：正反应提高了增益，常用于波形发生器。 精品资料
可编辑 3) 交流反应和直流反应
直流反应：反应信号只有直流成分；
交流反应：反应信号只有交流成分；
交直流反应：反应信号既有交流成分又有直流成分。
直流负反应作用：稳定静态工作点；
交流负反应作用：从不同方面改善动态技术指标，对Au、Ri、Ro有影响。
2、反应的判断
1〕有无反应的判断
〔1〕 是否存在除前向放大通路外，另有输出至输入的通路——即反应通路；
〔2〕 反应至输入端不能接地，否那么不是反应。
1 第6章 放大电路中的反馈
一、判断题（正确打“√”，错误打“×”，每题1分）
1．若放大电路的放大倍数为负值，则引入的反馈一定是负反馈。（ ）
2．若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。（ ）
3．只要在放大电路中引入反馈，就一定能使其性能得到改善。（ ）
4．既然电流负反馈稳定输出电流，那么必然稳定输出电压。（ ）
5．为了稳定放大器的静态工作点，应引入交流负反馈。（ ）
6．为了稳定放大器的放大倍数，应引入直流负反馈。（ ）
7. 为了抑制放大器的温漂，应引入交流负反馈。（ ）
8. 为了改变放大器的输入电阻和输出电阻，应引入交流负反馈。（ ）
9. 为了展宽放大器的频带，应引入直流负反馈。（ ）
一、判断题答案：（每题1分）
1．×；
2．×；
3．×；
4．×；
5．×；
6．×；
7．×；
8．√；
9．×；
二、填空题（每题1分）
1．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电压U0，同时增大放大器的输入电阻Ri，应当引入 负反馈。
2．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电流I0，同时增大放大器的输入电阻Ri，应当引入 负反馈。
3．欲稳定放大器的直流工作点，应当引入 负反馈。
4．欲稳定放大器的放大倍数，应当引入 负反馈。
5. 放大电路交流负反馈有四种基本组态，欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 负反馈。 2 6. 欲减小放大器的非线性失真，应在放大电路中引入 负反馈。
二、填空题答案：（每题1分）
1．电压串联
