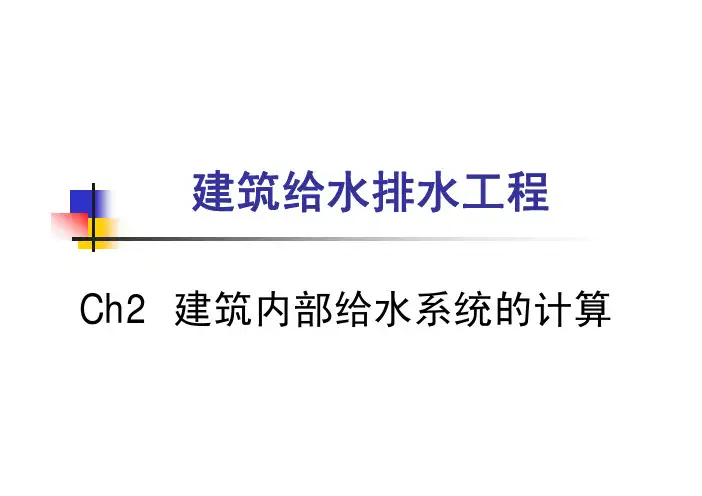

建筑给水排水工程Ch2 建筑内部给水系统的计算§2.1 给水系统所需水压2 个概念卫生器具额定流量(L/s):卫生器具配水出口在单位时间内流出的水量。
最低工作压力(流出水头、自由水头)MPa:为保证给水配件的给水额定流量值,而在其阀前所需的最小静水压。
最不利点最低工作压力(最不利点~引入管起点)H=H 1+H 2+H 3+H 4最不利点~引入管起点位置高度静水压管路沿程和局部水损、水表水损§2.2 给水系统所需水量给水系统的各种用水量(最高日)建筑内给水所需水量:生活、生产、消防 最高日用水量Q d:Q d =mq d 最高日平均时用水量Q p :Q p =Q d /T 最高日最高时用水量Q h Q h =Q p ·K h (K h =Q h /Q p )确定建筑物各供水设施的规格和尺寸(水箱、水池、水泵等)设计秒流量q g :确定建筑内给水管网的管径、水损§2.3 给水设计秒流量一、卫生器具给水当量Ng二、给水管道的设计流量------设计秒流量qgq g:建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量。
设计秒流量的确定方法1.经验法:2.平方根法:q=bN1/2g3. 概率法:我国目前使用的建筑生活给水管网设计秒流量q g公式住宅建筑器具给水当量平均出流概率)给水支管的给水干管当计算管段的卫生器具超过GB50015-2003附录E表中的最大值)/(2.00sLNUqgg••=最大用水时平均秒流量=设计秒流量办公楼、学校、公共厕所等(平方根法)影剧院、体育场、公共浴室、洗衣房、公共食堂、实验室、工业企业生活间等q g =∑q 0n 0bq 0:同类型的一个卫生器具给水额定流量(L/s);n 0:同类型卫生器具数;b :卫生器具的同时给水百分数,注:a.当计算管段的卫生器具少、b 又小,q g <该管段的q 0max 时, 则q g = q 0max b.大便器延时自闭冲洗阀应单列计算,当q g ≤1.2 L/s,则q g =1.2 L/s ;当q g >1.2 L/s,则q g 以计算值计。
