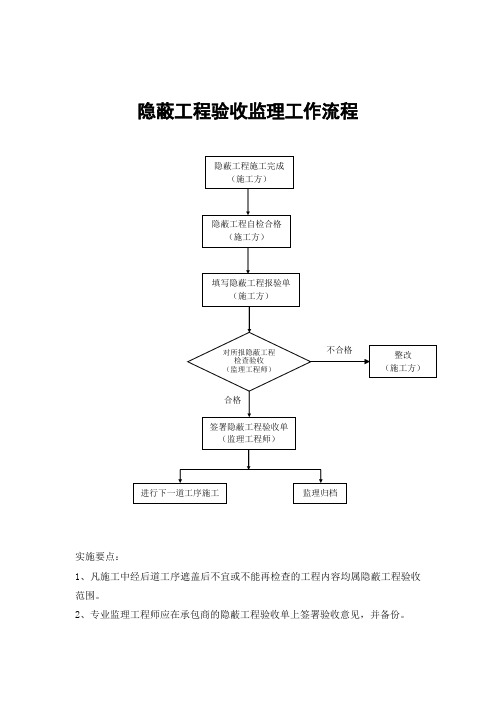

隐蔽工程验收流程图

隐蔽工程验收监理工作流程实施要点：1、凡施工中经后道工序遮盖后不宜或不能再检查的工程内容均属隐蔽工程验收范围。

2、专业监理工程师应在承包商的隐蔽工程验收单上签署验收意见，并备份。

隐蔽工程验收各程序说明隐蔽工程是指在施工过程中上道工序被下道工序所掩盖，无法再次进行其自身的质量检查的部位。

对隐蔽工程进行检查，并通过表格的形式将工程隐蔽检查项目的隐蔽内容、质量情况、检查意见、复查意见等记录下来，形成隐蔽工程检查记录，作为以后各项建筑安装工程合理利用、维护、改造、扩建等重要的技术资料。

隐蔽工程不可以逆向作业，隐蔽工程被后续工序隐蔽后,其施工质量很难检验及认定，如果不认真做好隐蔽工程的验收检查，就容易给工程留下隐患，为了做好隐蔽工程的检查，保证前后工序顺利进行，凡未经隐蔽工程检查或检查不合格的工程，不得进行下道工序的施工，隐蔽工程检查记录要做到内容简练、明了，数据准确、可靠，隐蔽工程检查的程序明确。

隐蔽工程检查程序隐蔽工程施工完成后，由现场专业工程师进行自检，填写自检记录，自检合格报专职质检工程师进行检查，专职质检工程师检查合格填写隐蔽工程检查记录表，由项目技术负责人组织，监理工程师及有关分包单位、企业内的质量检查员、施工员参加验收。

监理工程师验收提出整改要求，整改后需复验的必须通知监理工程师复验。

地基基础和结构分部所含分项工程及重大或特殊部位还要邀请有关设计人员、质量监督人员、企业技术负责人、专业技术负责人共同参加验收。

自检不合格不得报验。

未经监理工程师验收不得进行下一道工序施工。

监理工程师验收不合格的不得进行下一道工序施工。

若检查存在问题，则在验收结论中给予明示。

对存在的问题，必须按处理意见进行处理。

隐蔽工程检查的依据资料：（1）施工图纸、设计说明；（2）图纸会审记录、设计变更材料；（3）施工及验收规范、质量检验评定标准以及有关设计施工规程；（4）材料、构件、设备出厂合格证、检验报告或材料复试报告；（5）有关分项工程质量验收记录。

建设工程监理质量控制流程图（值得收藏）
监理工程质量控制的14个流程图，包括施工阶段、材料控制、测量控制、试验控制、开工审批、资格审查控制、隐蔽工程等，了解掌握，把控整个工程施工过程，让你事半功倍！
1、施工阶段质量控制工作流程框图
2、材料控制工作流程框图
3、测量控制监理工作流程框图
4、试验控制监理工作流程框图
5、分项工程开工审批程序框图
6、审查施工组织设计（方案）的监理工作程序框图
7、分包单位资格审查程序框图
8、隐蔽工程检查验收程序框图
9、工序验收程序
10、分项工程验收流程图
11、分部工程质量验收程序框图
12、单位工程竣工预验收程序框图
13、工程质量缺陷、质量隐患处理程序框图
14、质量事故工作流程框图。

隐蔽工程验收流程图隐蔽工程验收管理规定1.目的:隐蔽工程因其有隐蔽性，工程完工后复查复检比较困难,有的甚至无法复验，为保证隐蔽工程质量符合规范要求，特制订本规定,要求现场应及时、认真、严格地进行隐蔽工程检查验收，严把质量关，如实填写隐蔽工程验收记录单，以备后查。

2.验收措施2．1承包单位应在工程隐蔽前2４小时向监理工程师提交“隐蔽工程报验表”,监理工程师应在接到通知后２4小时内到现场进行隐蔽验收。

如超过24小时,监理单位不进行隐蔽验收,承包单位应书面通知甲方工务部,工务部在接到书面通知后24小时内给予解决或验收。

如监理单位和甲方均未在约定时间内给予验收，承包单位可自行对工程进行隐蔽验收，建设单位代表和现场监理工程师应对其认可。

隐蔽验收报告有承包商、监理单位和建设单位各执一份。

２.2隐蔽工程验收内容,监理工程师和甲方验收人员都要留取影像资料,以备后查。

2.3验收程序:施工单位自检合格后报监理验收合格后报甲方工务部验收,详见隐蔽工程验收流程图。

2.４对要进行隐蔽的工程,承包单位必须按GBＪ30１—88《建筑工程质量检验评定标准》及有关规范要求对隐蔽工程做好自查自检工作，承包单位应按规范要求准备好隐蔽工程验收记录单，以便现场监理工程师和甲方代表验收及时记录。

2.5承包单位自行隐蔽或没有通过建设单位代表和现场监理工程师验收的隐蔽工程，现场监理工程师应拒绝在隐蔽记录单上签字或在记录单监理签字栏目上注明“此隐蔽工程未经监理验收”的字样。

隐蔽验收记录单需有建设单位代表及监理工程师共同签字方有效。

2.６承包单位对未达到质量要求的隐蔽工程应及时整改,直至达到要求，否则不得进行下一道工序的施工。

２.7现场监理工程师要保管好所有的隐蔽记录单,待工程完工后装订成册备案。

2.８隐蔽工程验收质量问题处罚措施参照《项目工程管理流程》和《质量安全管理办法》中条款执行。

3.隐蔽工程检查内容３.1建筑结构与装饰装修工程隐检3.1.１地基验槽：检查内容包括基坑位置、平面尺寸、持力层核查、基底绝对高程和相对标高、基坑土质及地下水位等,有桩支护或桩基的工程还应进行桩的检查。

隐蔽工程及关键部位检查验收制度湖北·武汉二○二一年三月隐蔽工程及关键部位检查验收制度第一章总则第一条隐蔽工程及关键部位检查验收是施工过程中保证工程质量的重要措施。

为确工程质量，加强对隐蔽工程及关键部位的检查验收，依据公司《隐蔽工程及关键部位检查验收制度》，特制定本制度。

第二条适用于项目部所承建的工程项目。

第二章职责第三条项目总工程师负责隐蔽工程及关键部位验收全面管理工作。

第四条工程部负责涉及隐蔽工程及关键部位过程中的质量检查及转序验收的具体工作执行。

负责涉及隐蔽工程及关键部位各种工程技术问题的解决。

第五条试验室负责涉及隐蔽工程及关键部位的各种试验、计量参数的测试工作并提供相关的质量信息。

第三章隐蔽工程及关键部位的检查验收第六条隐蔽工程的检查验收（一）隐蔽工程在施工完成后先进行自检、交接检、专检，自检合格后通知监理单位验收。

（二）隐蔽工程检查记录是工程档案的重要内容之一，隐蔽工程经监理验收后，应及时填写隐蔽工程检查记录，隐蔽工程检查记录由质检人员负责填写、监理确认。

（三）隐蔽工程检查内容1.地基与基础工程：地质，土质情况，标高尺寸。

基础断面尺寸，桩的位置、数量，基础试验记录，坐标记录。

2.钢筋砼工程：钢筋的品种、规格、数量、位置、形状、焊接尺寸、接头位置、除锈情况，预埋件的数量及位置，砼、水泥浆等性能指标，以及材料代用等情况。

3.防水工程：主体底板、侧墙、顶板等的防水层的布设、质量情况、防水材料的质量、防水层施工工艺流程、防水层施工质量控制。

4.完工后无法进行检查、重要关键结构部位及有特殊要求的隐蔽工程。

第七条关键部位检查内容土方回填，混凝土灌注桩浇筑，型钢搅拌墙、水泥搅拌桩、结构混凝土、防水混凝土浇筑，卷材防水层细部构造处理，钢结构安装，主体钢筋隐蔽过程、混凝土浇筑，钢结构安装等。

第八条检查验收程序（一）隐蔽工程及关键部位检查验收流程图（二）流程描述1.隐蔽工程先由班组自检。

2.班组自检合格后，请项目部工程技术部门组织试验、测量等相关部门进行联合检查。

隐蔽验收流程首先，隐蔽验收流程的建立需要明确验收标准和验收内容。

在项目实施前，应根据国家相关标准和规范，结合工程实际情况，制定出详细的验收标准和验收内容。

这些标准和内容应当包括工程质量的各个方面，如结构、材料、施工工艺等，确保对工程质量的全面检查。

其次，建立隐蔽验收流程需要明确验收责任和验收程序。

在项目实施过程中，应明确各个岗位的责任和任务，确保每个环节都有专人进行验收。

同时，应制定出详细的验收程序和流程，包括验收时间、验收地点、验收人员等，确保验收工作的有序进行。

隐蔽验收流程的建立还需要加强验收手段和方法的规范化。

在进行隐蔽验收时，应采用科学、合理的手段和方法进行检查和测试，如使用合适的检测设备和仪器，进行抽样检查和实地测试等，确保验收结果的准确性和可靠性。

此外，建立隐蔽验收流程需要加强验收记录和信息管理。

在进行隐蔽验收时，应对验收过程进行详细记录，包括验收内容、验收结果、存在的问题和整改措施等，确保验收过程的可追溯性和可控性。

同时，应建立健全的信息管理系统，对验收记录和信息进行归档和管理，为今后的工程质量评定和监督提供依据。

最后，建立隐蔽验收流程需要加强验收结果的评定和监督。

在完成隐蔽验收后，应对验收结果进行评定和分析，及时发现存在的问题和不足，并采取相应的整改措施。

同时，应加强对隐蔽验收工作的监督和检查，确保验收工作的规范性和有效性。

综上所述，建立科学、合理的隐蔽验收流程对于保障工程质量具有重要意义。

只有加强隐蔽验收流程的建立和管理，才能有效提高工程质量，确保工程安全，实现项目的顺利实施。

因此，各相关单位和人员应高度重视隐蔽验收工作，加强对隐蔽验收流程的建立和管理，确保工程质量和工程安全。

工程验收流程图(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--工程验收程序一、程序概况：1、程序目的：明确工程验收程序，规范工程验收过程，保证工程验收全面、有效、合法。

2、适用范围：本程序适用于本公司项目工程的验收管理。

3、定义：3、1：中间验收：指工程项目实施过程中对各分部、分项工程的质量验收，如基础、主体结构、装修、电气安装等分部验收，钢筋、模板、混凝土、抹灰、砌体等分项工程验收。

3、2：交接验收：指不同工序间的工作面移交时（亦即不同施工队伍配合施工）的检查验收。

3、3：单项工程验收：指独立施工的，需政府相关主管部门参与的，具有垄断性质的工程验收，如永久供水、永久供电、消防、电梯、环保、人防等。

3、4：竣工验收：指工程完工后具备交付适用条件时，由建设方（开发商）组织的，有施工方、监理方、设计方（含地质勘察）以及政府监督部门参与的工程验收。

3、5：竣工综合验收：指各单位单项工程验收合格后，由建设方组织的，有施工方、监理方、设计方（含地质勘察）以及政府监督部门参与的工程验收，并签署综合验收文件、报告，该项验收完成后即可进行档案备。

4、验收组织成员：4、1：中间验收：项目部质量技术管理负责人（或项目工程质量监理工程师），施工单位负责人，外部监理单位工程师，工程技术部工程师、设计单位（必要时）和政府质量监督部门（必要时）。

4、2：交接验收：交接双方施工单位负责人，项目部质量技术管理负责人（或项目工程质量监理工程师），项目部专业工程师。

4、3：单项工程验收：施工单位负责人，项目部质量技术管理负责人（或项目工程质量监理工程师），项目部专业工程师，工程技术部工程师、成本部造价工程师、物业管理人员（或客服）、设计单位和政府相关主管部门。

4、4：竣工验收和竣工综合验收：施工单位负责人（指总承包单位），项目部质量技术管理负责人（或项目工程质量监理工程师），项目部专业工程师，工程技术部工程师、成本部造价工程师、物业管理人员（或客服）、设计单位和政府相关主管部门。

1、工程项目管理总流程2、建设工程政府部门审批流程3、招标工作程序4、监理工作程序5、质量控制程序6、工期控制程序7、成本控制程序8、重要材料控制程序9、设计变更程序10、隐蔽工程验收程序11、竣工验收程序12、合同订立程序13、信息、资料管理程序◆工程项目管理总流程建设工程审批流程◆招标工作程序◆监理工作程序总 监 理 工 程 师建 立 项 目 监 理 部编 制 监理规划按 工 程 进 度 分 专 业编 制 监 理 实 施 细 则参加业主主持召开的第一次工地会议建立监理任务完成后 向业主提交工程监理档案资料质量控制程序质 量 控 制事先控制质量预控制组织图纸会审和设计交底审批施工 组织设计 审查质量体系 检 查 监 督组织机构工序管理质量自检上 岗 证施工设备测量定位工序质量跟踪控制 事中控制施工控制 检查原材料构审查设计变工程更改检查验收隐蔽签认分部分项工程质量签订装饰工程分析处理质量工期控制程序签订承包合同（业主与施工单位）编制施工进度计划（施工单位）基础工程主体工程安装工程装饰装修工程审查施工进度计划（项目管理部）编制年/季/月度实施计划（施工单位）审查施工计划（项目管理部）➢同意否NO YES同意否 NO YES动态管➢➢ ➢ ➢➢投资控制程序投资预控（事先）重要材料控制程序 竣工验收决算（事后）实现投资控制目标材料进场前提出材料使用计划、村质试验报告专业监理工程师审查报告监理工程师发现疑问 则承包单位重新检验批准报告、同意材料进场专业监理工程师再次审查申 报是再次 申➢➢隐蔽工程验收程序设计变更程序设 计 单 位 提 出 设 计 变 更监 理 工 程 师 从 质 量 、 进 度 、 投 资 控 制 角 度 审 查➢重 大 修 改 与 业 主 磋 商 并 取 得 业 主 的 认 可通 知 承 包 单 位 进 行 造 价 及 工 期 的 估 算根据合同条款核定承包单位的造价和工期的增减批准承包单位实施设计变更➢是否隐蔽工程验收程序业主抽查竣工验收程序 承包单位验收合格后报送验收资料监理工程师对承包单位报送的竣工资料进行审查有问题总监理工程师组织专业监理工程师对工程质量进行竣工预验收监理工程师就存在的问题要求承包单位及时整改➢否总监签暑工程竣工报验单合同订立程序信息、资料管理程序表示文件、档案资料的收集表示文件、档案资料的发送。

1、进度控制
1、准备阶段流程框图
2、施工阶段进度控制工作流程框图
3、总体/阶段/月工程进度计划审批流程框图
4、进度计划审批工作流程框图
5、工程延期及工程延误的处理程序框图
2、工程质量控制
1、施工阶段质量控制工作流程框图
2、材料控制工作流程框图
5、分项工程开工审批程序框图
6、审查施工组织设计（方案）的监理工作程序框图
注：施组方案有重大调整时，施工单位应重新编制施工组织设计（方案）并按程序报审
7、分包单位资格审查程序框图
8、隐蔽工程检查验收程序框图
9、工序验收程序
10、分项工程验收流程图
13、工程质量缺陷、质量隐患处理程序框图
14、质量事故工作流程框图
3、工程造价控制
1、施工阶段计量支付工作流程
2、费用索赔与反索赔的处理程序图
注：1、费用索赔与工期相关时，应一并考虑作出索赔决定。

2、建设单位向承包单位提出反索赔时，亦应按此程序处理。

验收流程为了加强基建验收管理程序，符合过程监督、结果验收、全程审计三方参与管理机制的有关规定，制定实施以下验收程序：一、验收组的职责：1、验收组负责组织执行对基建工程所有的建设项目进行验收，所有参与验收评价的人员统一按照评价标准验收评价，要求，公平、公正、客观、真实的进行验收评价，最后汇总出最终评价结论。

2、验收组成员必须遵守职业道德，加强职业道德修养，自觉接受纪律约束，忠于职守、客观公正、保守秘密，保证验收工作质量。

3、验收组人员必须具备对公司高度的责任心、责任感、严谨认真、不谋私利、公开透明、客观公正。

对于实施过程或监督验收中存在的违纪违规行为和问题，随时接受全体职工和社会各界人士的监督和投诉。

二、验收范围：验收包含各类工程：土木工程、道路及桥涵、大中型工程承包，小段包工、包工包料、修缮工程、改建、粉刷、门窗、临时用工等工程项目。

三、验收流程：1、承建商承建的工程项目需要验收时，先由基建部会同施工参与部门进行预验收。

经过预验收达到验收标准后再由基建部组织监察部、审计部、管理团队，并提供相关的图纸资料、标准方法和验收工具，提前通知验收组申请验收。

2、由验收组根据验收情况开具验收报告转基建部进行工程结算，没有验收组签批的验收报告基建部不能给予开具竣工单，财务不予结算工程款，（特殊情况下的验收报告由总裁签批）3、工程在验收时达到结算标准的，随时由基建部提供工程交付使用单，由承建方、基建部、管理团队共同签字交付后由管理团队实施使用。

四、工程结算：1、验收小组依据合同、过程监督、巡检记录、变更说明、等其他验收变动情况提出修正措施，最终确定工程量，按照实际变动的工程量计算金额，工程结算单由工程核算员核算→内部审计→项目负责人核准→部门领导签批→审计二部全程审计→最终开具结算单→按照财务制度结算（合同签订与实际验收有误差、按照实际验收据实结算）。

2、临时用工、微小工程：由部门开具的开具的派工单进行施工，依据派工单的地址、工程名称进行验收，据实结算。

紫宸居项目一期隐蔽工程质量验收制度1 总则隐蔽工程质量验收的目的,在于使工程项目质量控制做到工序控制，内部层层把关,把质量问题消除在隐蔽之前，从而有效地控制施工质量，求得工程项目整体质量得到保证，使用户得到一个质量上放心的工程。

2 隐蔽工程的概念隐蔽工程是指那些在上一道工序结束,被下一道工序所掩盖，正常情况下无法进行复查的项目。

例如：地下基础工程;钢筋工程;建筑工程的防水工程和地下与水下结构的防水、防腐工程；设备封闭前的内部质量验收；以及埋入设备、结构内部及保温、防腐层的焊接工程等。

3 隐蔽工程验收程序3。

1 施工单位应提前一个工作日向监理部提交“隐蔽工程报验单”，并同时提供以下资料：3.1.1 与隐蔽工作有关的设备消缺、设计变更、不合格项处理的签证记录;3。

1.2 经过复核的隐蔽部件材质检验报告；3。

1.3 经过复核的隐蔽项目施工自检原始记录；3.1。

4 隐蔽工作报告(含施工作业质量与标准的差异,遗留问题的处理意见)。

3。

2 监理部决定验收的时间(原则上不得超过收到验收申请后48小时），通知施工单位。

按照质量计划应有业主方人员参加的项目，应通知质检站.3.3 隐蔽工程验收内容3.3。

1 检查隐蔽工作项目已施工完备，并具备验收的基本条件。

3。

3。

2 现场实地抽查施工记录。

抽查时施工单位应认真配合。

3。

3.3 工程验收合格并签证后方可隐蔽，进行下道工序作业。

隐蔽项目一经签证，不得自行变动部件尺寸、位置。

3。

3。

4 经查验隐蔽工作项目未全部完成,主要技术记录不完整或失真时，隐蔽验收工作暂缓，待施工单位整改自检后重新申报。

4 隐蔽工程验收表格隐蔽工程验收签证所用表格，施工单位根据《工程质量检验评定统一表格》提出样式报监理部认可。

5 隐蔽验收工作出现下列情况的处理原则：5。

1 被确定为见证点的项目，监理部未按约定的检查时间按时派员到场检查验收,施工单位在等候八小时后可自行隐蔽，但必须作好记录。

被确定为停工待检点的项目,必须等待监理工程师检查验收后方可隐蔽。
