万用表功能使用使用方法万用表功能使用使用方法：红表笔插"＋"端，黑表笔插"－COM "端。
(1) 交流电压测量：开关旋至AC V 档，选择合适档位。
(2) 电阻测量：开关旋至 W 档，选择适当量程的电阻档位。
红黑表笔分别接被测电阻的两端，测在线电阻时，线路应切断电源，与电阻所连的电容应放电。
(3) 三极管测量：开关旋至ｈFE档，将三极管插入测量孔。
(4) 直流电流测量：将开关旋至 DCma 档，选择合适档位。
(5) 直流电压测量：开关旋至DC V档，选择合适档位。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c2SC1815 KTC9013 SS9011目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。
三极管管脚判别，电容测量9014,9013,8050三极管引脚图与管脚识别方法s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP 型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K 挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

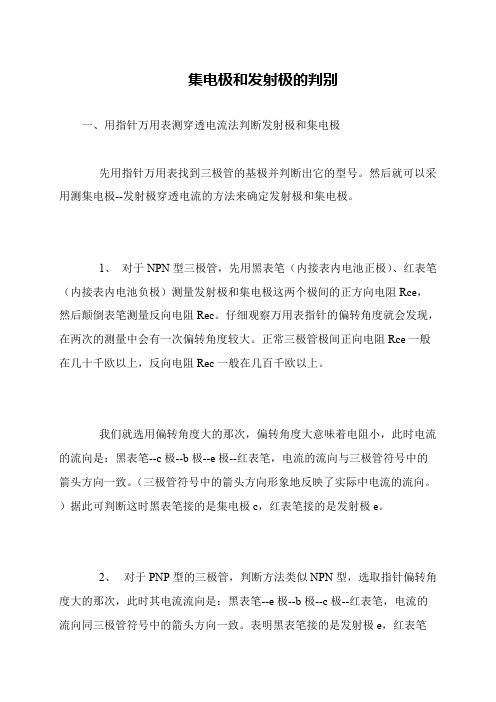

集电极和发射极的判别
一、用指针万用表测穿透电流法判断发射极和集电极
先用指针万用表找到三极管的基极并判断出它的型号。
然后就可以采用测集电极--发射极穿透电流的方法来确定发射极和集电极。
1、对于NPN型三极管，先用黑表笔（内接表内电池正极）、红表笔（内接表内电池负极）测量发射极和集电极这两个极间的正方向电阻Rce，然后颠倒表笔测量反向电阻Rec。
仔细观察万用表指针的偏转角度就会发现，在两次的测量中会有一次偏转角度较大。
正常三极管极间正向电阻Rce一般在几十千欧以上，反向电阻Rec一般在几百千欧以上。
我们就选用偏转角度大的那次，偏转角度大意味着电阻小，此时电流的流向是：黑表笔--c极--b极--e极--红表笔，电流的流向与三极管符号中的箭头方向一致。
（三极管符号中的箭头方向形象地反映了实际中电流的流向。
）据此可判断这时黑表笔接的是集电极c，红表笔接的是发射极e。
2、对于PNP型的三极管，判断方法类似NPN型，选取指针偏转角度大的那次，此时其电流流向是：黑表笔--e极--b极--c极--红表笔，电流的流向同三极管符号中的箭头方向一致。
表明黑表笔接的是发射极e，红表笔。
最全最实用的电极电势表新年快到了想写一篇化学方面的文章作为总结吧，但是要查很多资料，事情也多，拖到现在。
其实这个电极电势，标准电极电势表，我读化学的时候就比较感兴趣，因为可以用它来判断元素和化合物在标准状况下氧化性，还原性的强弱，当时有些地方是不懂的，比如g,s都是什么意思，那个氟的标准电极电势是怎么来的？老师没有多讲，只是让我们记住常用的氧化剂，还原剂的电极电势数值就行了。
电极电势表，许多化学书，包括网上，有很多的，当然数据来源不同，数值有差别也是正常的，不能说谁对谁错。
我自己动手做个电极电势表，我的目的是实用，元素周期表118个元素，化合物更是成千上万，我们不可能一个一个去记住，知道常见的即可；有些数据化学家那里也是没有的。
另外既然标题有这个“最”字，就要满足学生，以及化学爱好者的愿望，比如目前最强的氧化剂是什么？最强的还原剂是什么？最实用的氧化剂是什么？等等；对于有异议的给予说明。
我列出的电极电势表将去除不常用的氧化剂和还原剂；对于零度以下不能存在的不在列出，比如二氟化二氧，虽然它在零下100度就有极强的氧化能力，如：在零下100度将钚迅速氧化到+6价，而氟，三氟化氯常温，甚至加热也不能将钚氧化到+6价氟只能将钚氧化到+4价，+6价需要700摄氏度，用强紫外线照射才能发生反应；将氙氧化到+6价，氟需要加压加热。
但它在零下95度就会显著分解，零下57度迅速分解完。
大家只要知道它即使在极低温下氧化性也比氟强即可关于自由基，只列出羟基自由基OH-,其他象OF,XeF,KrF自由基，这些都属于很少见，瞬间存在的东西，这几个自由基的氧化性以KrF最强，XeF最弱，我看到有些化学书籍上说XeF自由基的电极电势数值为3.4，这个数值应该是估计值，XeF 在普通条件下是不存在的，只是在加热或者强光照射合成二氟化氙，四氟化氙，六氟化氙的时候瞬间存在。
羟基自由基这个是常见的自由基，水溶液里就有。
如果把XeF列上，那么氦离子也可以列上。

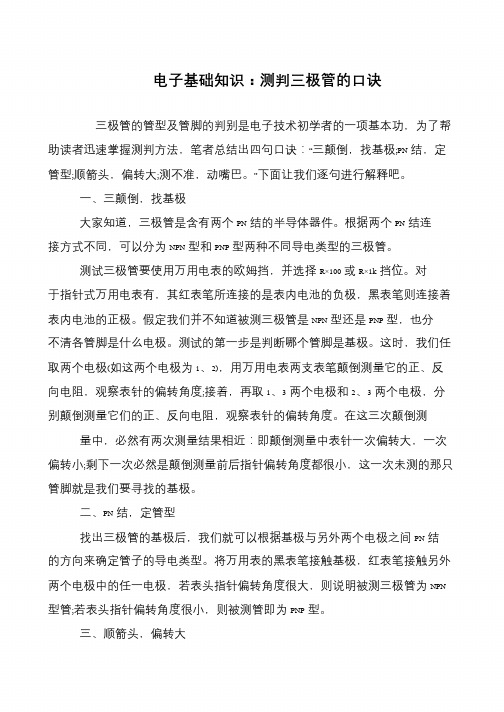

电子基础知识：测判三极管的口诀
