架空杆路施工规范 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】2杆路工程立杆2.1.1 电杆洞深应符合表的规定，洞深偏差为±50mm。
注：1．本表适用于中、轻负荷区通信线路。
重负荷区的杆洞深度应按本表规定值另加100～200mm。
2．12m以上的特种电杆的洞深应按设计文件规定实施。
2.1.2 按设计规定的杆距立杆。
一般情况下，市区杆距为35～40m，郊区杆距为45～50m。
2.1.3 竖立电杆应达到下列标准：1．直线线路的电杆位置应在线路路由的中心线上。
电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。
2．角杆应在线路转角点内移。
水泥电杆的内移值为100～150mm，木杆内移值为200～400mm。
因地形限制或装撑木的角杆可不内移。
3．终端杆应向拉线侧倾斜100～200mm。
接杆2.2.1 应按设计规定的长度、方式、方法进行电杆接长。
2.2.2 水泥杆接杆必须采用“等径水泥电杆”叠加接长，两杆间用法兰盘或钢板圈接续。
2.2.3 本杆接杆杆高在12m以下(轻负荷的电杆杆高15m以下)时可采用单接杆；超过12m(轻负荷的电杆杆高15m以上)时应采用品接杆。
2.2.4 木杆接杆应符合下列规定：1．杆身挺直、径差较小、表面无大节疤；2．下节杆的梢径不得小于上节杆的梢径；3．单接杆的下节梢径不得小于上节杆根径的四分之三。
2.2.5图2.2.5杆根装置2.3.1 水泥电杆杆根装置应用混凝土卡盘，以“Ｕ”字形抱箍固定。
卡盘、抱箍型号、规格见附录B。
木杆杆根装置应用横木，以４.0mm钢线缠绕固定。
2.3.2 直线杆路电杆杆根装置的位置应符合下列规定：1．一般线路应按设计规定装置，无明显规定时应装在线路的一侧，但相邻杆均设杆根装置时，应交错装设。
2．杆距长度不等时应装在长杆档侧。
2.3.3 角杆、终端杆杆根装置位置应符合下列规定：1．单装置应装在拉线方向的反侧，与拉线方向呈“Ｔ”形垂直。
通信光缆架空杆路的施工规范路时，要避开路中央的障碍物，如下水道、绿化带等，要在路边安装杆子；6.杆路的杆子要按照规定的距离设置，距离不得超过150米。
杆子的高度要根据所需的通信距离和地形高度来决定。
第二节吊线1.吊线的长度要根据实际需要来决定，一般不超过100米。
吊线的张力要根据所承载的光缆重量来决定；2.吊线的材料要选用优质的钢丝绳或钢索，要经过质量检测。
吊线的吊点要选在杆子的顶部，吊点要固定牢固；3.吊线的吊点要与杆子的垂直度保持一致，吊线的张力要均匀分布；4.吊线的张力要在安装后进行调整，要保证吊线的张力不超过允许的范围；5.吊线的安装要注意安全，要避免吊线与电力线路或其他通信线路相交。
第三节拉线1.拉线的长度要根据实际需要来决定，一般不超过100米。
拉线的张力要根据所承载的光缆重量来决定；2.拉线的材料要选用优质的钢丝绳或钢索，要经过质量检测。
拉线的拉点要选在杆子的中部，拉点要固定牢固；3.拉线的张力要均匀分布，要避免局部过度受力；4.拉线的安装要注意安全，要避免拉线与电力线路或其他通信线路相交。
第四节钢柄地锚1.钢柄地锚的安装要选用优质的钢材，要经过质量检测。
钢柄地锚的长度要根据所需的抗拉强度来决定；2.钢柄地锚的安装要注意地质条件，要选择坚固的地基。
钢柄地锚的安装要深入地下，要保证其稳定性；3.钢柄地锚的安装要注意安全，要避免与电力线路或其他通信线路相交。
第五节高拉桩撑杆吊板拉1.高拉桩撑杆吊板拉的安装要选用优质的钢材，要经过质量检测。
高拉桩撑杆吊板拉的长度要根据所需的抗拉强度来决定；2.高拉桩撑杆吊板拉的安装要注意地质条件，要选择坚固的地基。
高拉桩撑杆吊板拉的安装要深入地下，要保证其稳定性；3.高拉桩撑杆吊板拉的安装要注意安全，要避免与电力线路或其他通信线路相交。
第六节光缆的器材检查1.光缆的器材要经过质量检测，要符合国家标准和行业标准；2.光缆的器材要保持干燥、清洁，避免受潮、受污染；3.光缆的器材要在安装前进行检查，确保无损坏、无缺陷。

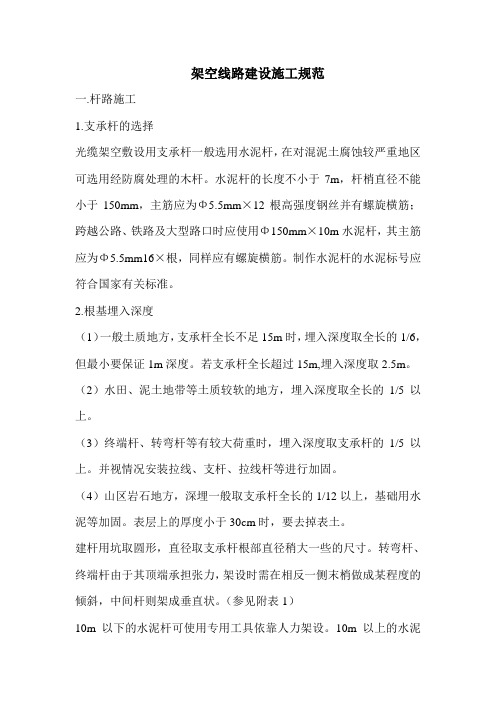

架空线路建设施工规范一.杆路施工1.支承杆的选择光缆架空敷设用支承杆一般选用水泥杆，在对混泥土腐蚀较严重地区可选用经防腐处理的木杆。
水泥杆的长度不小于7m，杆梢直径不能小于150mm，主筋应为Φ5.5mm×12根高强度钢丝并有螺旋横筋；跨越公路、铁路及大型路口时应使用Φ150mm×10m水泥杆，其主筋应为Φ5.5mm16×根，同样应有螺旋横筋。
制作水泥杆的水泥标号应符合国家有关标准。
2.根基埋入深度（1）一般土质地方，支承杆全长不足15m时，埋入深度取全长的1/6，但最小要保证1m深度。
若支承杆全长超过15m,埋入深度取2.5m。
（2）水田、泥土地带等土质较软的地方，埋入深度取全长的1/5以上。
（3）终端杆、转弯杆等有较大荷重时，埋入深度取支承杆的1/5以上。
并视情况安装拉线、支杆、拉线杆等进行加固。
（4）山区岩石地方，深埋一般取支承杆全长的1/12以上，基础用水泥等加固。
表层上的厚度小于30cm时，要去掉表土。
建杆用坑取圆形，直径取支承杆根部直径稍大一些的尺寸。
转弯杆、终端杆由于其顶端承担张力，架设时需在相反一侧末梢做成某程度的倾斜，中间杆则架成垂直状。
（参见附表1）10m以下的水泥杆可使用专用工具依靠人力架设。
10m以上的水泥杆，一般需要使用吊车架设。
3.帮桩、杆根横木、根基加固等的安装施工在暴风，积雪地带或地质特别松软的地方，以及杆与杆之间因跨越河流、山谷而距离太大或架设光缆较多时，线路的中间杆、转弯杆、高拉力杆均应采取安装帮桩、杆根横木、增加水泥基础或扩墩等加固措施，以防强风时发生事故。
4.杆路走向与杆距杆路走向应尽量不跨越建筑物，力争避免与其他杆路较越并减少与强电杆路并行架设。
若与电力、电信杆路或地埋线路平行、较越架设时，应符合有关规定（两行平行线路相距至少应大于一个倒杆距离）并采取有效措施，以防止相互干扰和发生事故。
杆路沿公路架设时应离开公路界石以外至少10m。
架空部分杆路测量及立杆1、凡具有下列条件之一时，可采用架空杆路：①道路规划未定，或受条件限制不宜在地下敷设电（光）缆时；②同一条路由上电缆数量一般不超过2条，最多不得超过4条；电缆的对数一般不超过100对，最多不超过200对时；③用户位置和用户数量变化较大，今后线路需作调整时；④电缆分线、上线或下线比较频繁时；⑤由于投资或器材的限制，又急需通信线路时；⑥临时性的线路，用后需要拆除的场合；2、路由选择的原则：①杆路路由及其走向必须符合城市建设规划要求，顺应街道形状自然取直、拉平；②通信杆路与电力杆路一般应分别设立在街道的两侧，避免彼此间的往返穿插，确保安全可靠，符合传输要求，便于施工及维护；③杆路应与城市的其他设施及建筑物保持规定的距离；④杆路应尽量减少跨越仓库、厂房、民房；不得在醒目的地方穿越广场、风景区及城市预留建筑的空地；⑤杆路的任何部分不得妨碍必须显露的公共信号、标志以及公共建筑物的视线；⑥杆路在城市中应避免用长杆档或飞线过河，尽量在桥梁上支架或采用介入电缆从桥上通过；⑦杆路路由的建筑应结合实际、因地制宜、节省材料、减少投资。
3、杆路路由应避开的场合①有严重腐蚀的气体或排放污染物的地方；②发电站、变电站、大功率无线电发射台及飞机场边缘；③开山炸石、爆破采矿等安全禁区；④地质松软、悬崖峭壁和易塌方的陡坡以及易遭受洪水冲刷、坍塌的河岸边或沼泽地；⑤规划将来建造房屋、修筑铁路、公路及开挖或加宽河道的地方。
4、电杆位置勘定的具体要求：①电杆位置必须保证线路安全畅通；②电杆位置不应妨碍交通和行人的安全；③电杆位置不得影响主要建筑物的立面美观和市容；④电杆位置不得过于靠近机关、工厂、消防单位和公共场所及居民住宅的门口两侧；在房屋建筑边立杆不应靠近窗户，不影响各种宣传橱窗等设施；⑤电杆位置应便于电缆的引上、引入用户，并便于施工与维护；⑥角杆、终端杆以及分线杆等的位置，应考虑有无设立拉线或撑杆的地方；⑦在街道的路口或分线处，电杆位置应考虑线路转弯、引接或分支等措施能否符合技术规范的要求；如不宜立杆时，可将前、后杆距作适当调整，采取其他线路建筑方式；⑧在道路、桥梁下坡转弯处，常发生车祸的地方不应设立电杆。
2.1 架空杆路的施工2.1.1 立杆1、常用的电杆种类和对电杆的要求目前光缆线路上常用的电杆有木杆和水泥杆两种。
电杆是光缆的主要支持物。
电杆承受着垂直方向、顺线方向和侧面方向上的负载。
一旦电杆断倒，有可能使通信阻断，且不易修复。
因此，对电杆的第一个要求是：应具有足够的机械强度。
就使用年限而言，木杆最容易受到腐蚀，使用年限较短，一般使用寿命是5－10年，经过良好防腐处理的木杆使用寿命可达20年左右。
水泥电杆的使用寿命在30年左右。
木杆具有重量轻、运输方便、绝缘性能好等优点，其缺点是易于腐朽，自然寿命短，维护工作量大，维护费用高。
水泥杆具有使用寿命长的优点，采用水泥杆可以减轻维护工作量。
2、电杆及相关线路器材的检验（1）环形钢筋混凝土电杆检验主要项目：环形钢筋混凝土电杆杆件外表面应光滑平直，不得有麻面、裂缝、脱皮、锈斑和露筋现象。
内表面不应有塌落或露筋现象。
杆根端面平整、钢筋不冒头。
杆顶封闭良好不露钢筋，合缝处不得有漏浆。
环形钢筋混凝土电杆有下列情况之一者不得使用：有环向裂缝或纵向裂缝的；混凝土破碎部分环向周长超过1/4电杆周长、纵向长度大于50mm；混凝土破洞总表面积超过20mm2。
（2）木杆检验主要项目：木杆宜为注油杆；木杆程式应符合设计规定，其长度偏差为+200mm～－100mm，梢径偏差不大于10mm。
杆身应无硬伤、劈裂和腐朽，无高出表面20mm以上的残留节子。
杆身弯曲度不得超过杆长的2％。
木杆浸油的最浅深度不小于15mm。
（3）镀锌钢绞线检验主要项目：镀锌钢绞线的规格应符合表1.6规定。
钢绞线内钢丝应为同一直径、同一强度级别。
钢丝应紧密绞合，无交错、断裂和折弯，切断后不松散。
镀锌钢绞线的绞合应紧密均匀，不得有断股、跳股、松弛、擦伤、裂纹和露镀锌等现象。
3、立杆一般要求（1）电杆洞深应符合表1.7的规定，洞深偏差为±50mm。
表1.7 电杆洞深表（2）按设计规定的杆距立杆。
一般情况下，市区杆距为35～40m，郊区杆距为45～50m，长途杆距50m。
新建架空杆路的重点注意事项
移动本地网架空线路工程是公司投资新建的基站联网工程。
首先，为减少建设的投资成本以及质量控制，在寻找，复测路由的过程中必须注意以下几点：
1、寻找合适的路由，严禁短距离内线路出现S弯和回路
由现象，尽量缩短线路的距离。
2、线路不得长期靠近树木、房屋，以及其他通信、电力
等线路设施并行。
不能深沟内立杆架线。
3、不得无理由延长杆距，如有延长不能超出线路施工规
范规定距离。
4、线杆埋深必须达到施工规范要求，遇到沙土、松软地
质和坚硬地质回填一定要有加固。
5、角杆拉线、中端拉线偏差不得超过±0.5MM.
6、直线线路每8根做一处人字拉线（防风拉线），每30
根做一处十字拉线（防凌拉线、四方拉线）。
7、拉线包箍应固定在吊线上方间隔10厘米。
8、线路进机房时钢绞线不能和基站铁塔相连接，可以用
支撑架固定机房引进。
9、线路中大预留要按规定盘扎，小预留要规范简洁并做
保护管加以保护，做到简洁、实用、美观。
管道敷设光缆重点注意事项
1、利旧管道敷设光缆应按照设计要求的指定管孔布放：
分清A\B端。
2、工程必须复测路由，绘制准确的配盘图，避免光缆材
料的浪费。
3、布放光缆前试通管孔穿引线，积泥多的情况下必须要
冲洗管孔以免布放光缆过程中光缆受损。
4、布放光缆要用支撑架布放，严禁光缆打死结。
5、在施工过程中不得乱踩人井内任何已形成的管线。
6、井内接头盒应用螺丝固定，距上覆30CM处，预留应
顺时针盘扎，在接头盒两侧偏下位置固定。
架空线路要注意什么架空线路是指把电缆、配电线路等加装在杆塔、电线杆等空中建筑物上的线路，因其具有取地方便、安装简单、可靠性高等特点，被广泛应用于市区或人口稠密、地形复杂的地区。
在建造架空线路时，需考虑到地形地貌、线路用途、使用寿命等多方面因素，以下将从设计、材料、安全等方面详细探讨架空线路的注意事项。
一、设计1.地形地貌在架空线路的设计中，首要要考虑的是地形地貌的情况。
架设线路时，需要根据地形地貌进行相应的调整，使其能够适应存在的地形地貌条件。
例如，在山区进行线路架设时，需要根据山势的变化进行选址，保证电线在山区范围内无遗漏。
在平原地带进行线路架设时，则需要考虑河流、道路、建筑等因素的位置，使线路不会受到任何的干扰，达到顺畅地传递电能的目的。
2.线路用途在架设线路时，还需要根据使用情况进行相应的设计。
不同用途的线路，在架设时会有所差别。
例如，高压电线的要求更高，因为需要承受更大的电压和频率。
在设计高压电线时，还需要考虑电线对周边的影响，采用防电磁波的措施。
3.使用寿命架空线路的使用寿命是设计过程中必须考虑的因素。
设计时需根据线路所处地区的气候环境、平均风速、地形地貌等因素，计算出线路的设计寿命。
然后，在选择线材以及杆塔等基础设施时，需要考虑其寿命与线路寿命的配合度，使整个架空线路的寿命符合相关规定。
二、材料1.线材在架空线路中，线材是重要的构成材料。
对于线材的选择，首先需要考虑的是导电性能。
而在使用中，还需考虑到能够承受的最大电流、电压和频率。
例如，高压电线的线材需要具备更好的导电性，并且需能够承受更高的电流和电压。
当系统中的电流密度过大时，会使电线过热，降低电线的导电效果，甚至熔断烧毁。
因此，选择合适的线材非常重要。
此此外，还要考虑线材的防腐性、抗老化能力等因素。
2.杆塔杆塔是架空线路的重要支撑构件，其选用影响着线路的稳定性和寿命。
在选择杆塔时，需要考虑其高度、质量、承载力等因素。
杆塔所处地区的地形地貌环境也是杆塔选择的重要条件。
