初中物理电与磁试题及答案

2020年全国中考物理试题分类（16）——电和磁一．选择题（共36小题）1．（2020•广西）图为磁悬浮地球仪。

其环形底座内装有金属线圈，通电后相当于电磁铁。

利用通电的金属线图产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中。

环形底座的工作原理是（）A．电磁感应B．电流的磁效应C．电流的热效应D．磁场对电流的作用2．（2020•日照）下列关于磁感线的说法，正确的是（）A．磁感线分布越密的地方，磁场越弱B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反3．（2020•西藏）如图甲、乙分别是动圈式话筒的实物图和构造示意图，当你对着话筒说话时，声音使膜片振动与膜片相连的线圈也跟着一起振动，线圈处在磁场中。

把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。

以下四幅图中，与动圈式话筒工作原理相同的是（）A．B．C．D．4．（2020•绵阳）绵阳市某初中学校的小明同学，在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。

模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向（）A．东方B．南方C．西方D．北方5．（2020•莱芜区）如图所示的实验装置可以用来研究（）A．影响通电导线受到的磁场力大小的因素B．影响通电导线受到的磁场力方向的因素C．导线在磁场中怎样运动才能产生感应电流D．影响通电导线周围产生的磁场强弱的因素6．（2020•济南）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。

利用如图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁7．（2020•鄂尔多斯）商场和超市出口处的报警器由检测天线、检测门、检测器构成。

第16讲电与磁（解析版）一、单选题1．（2023春·江苏苏州·九年级校考竞赛）下图中标出了磁感应强度B、电流I和其所受磁场力F的方向，正确的是（）A．B．C．D．【答案】A【详解】左手定则是将左手掌摊平，让磁感线穿过手掌心，四指指向电流方向，则大拇指所指方向为磁场力的方向。

A．根据左手定则，磁场力F的方向竖直向上，故A正确；B．根据左手定则，磁场力的方向竖直向上，故B错误；C．图示中，电流方向与磁场方向平行，不受到磁场力的作用，故C错误；D．根据左手定则，磁场力的方向垂直纸面向外，故D错误。

故选A。

2．（2021·广东佛山·九年级统考竞赛）小丽用光敏电阻设计了一种“智能家居照明灯”电路，如图所示。

照明灯L标有“220V40W”字样，在天暗（光线较弱）时L自动点亮，天亮时L自动熄灭。

以下有关描述正确的是（）A．导线B应连接家庭电路中的火线B．小丽选择的光敏电阻阻值大小应随着光照强度的增强而变大C．如果控制电路电源太旧（电压太低）。

可能会出现傍晚天暗后照明灯L亮灯时间更晚的情况A．电磁铁的上端为N极B．电源的左端为负极C．其工作原理是异名磁极相互吸引D．滑片P向右移动可增加地球仪“漂浮”的高度【答案】D【详解】AB．根据同名磁极相互排斥可知，图中电磁铁的上端应为则可知，电流从电磁铁的上端流入，下端流出，电路中的电源的左端为正极，故误；C．磁浮地球仪稳定地“漂浮”起来，其利用的工作原理是同名磁极互相排斥，故C错误；D．滑片P向右移动，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电流变大，电磁铁磁性增强，可增加地球仪“漂浮”的高度，故D正确。

故选D。

4．（2023春·辽宁阜新·九年级校考竞赛）发电机和电动机的相继问世使人类社会进入电气时代。

下列四幅图中与发电机工作原理相同的是（）A．B．C．D．【答案】B【详解】发电机是利用电磁感应现象制成的。

九年级物理电与磁的技巧及练习题及练习题(含答案)及解析一、电与磁选择题1．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．2．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。

故答案为：A。

【分析】物体在上升过程中，不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.（地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）一切发声的物体都在振动.3．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．4．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。

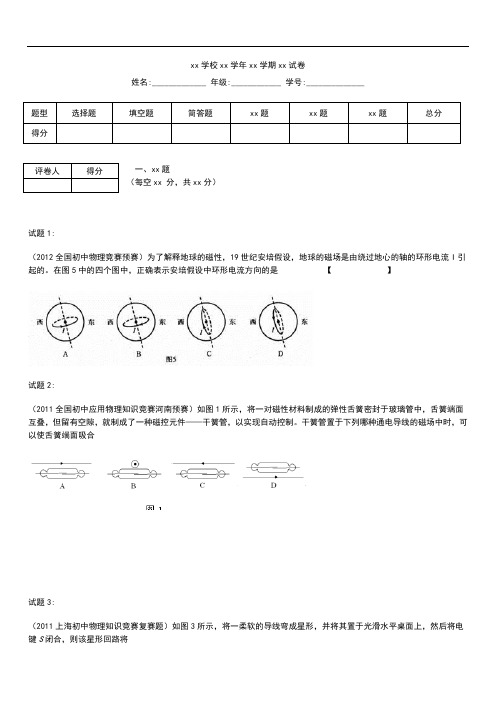

xx学校xx学年xx学期xx试卷姓名:_____________年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:（2012全国初中物理竞赛预赛）为了解释地球的磁性，19世纪安培假设，地球的磁场是由绕过地心的轴的环形电流I引起的。

在图5中的四个图中，正确表示安培假设中环形电流方向的是【】试题2:（2011全国初中应用物理知识竞赛河南预赛）如图1所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有空隙，就制成了一种磁控元件——干簧管，以实现自动控制。

干簧管置于下列哪种通电导线的磁场中时，可以使舌簧端面吸合试题3:（2011上海初中物理知识竞赛复赛题）如图3所示，将一柔软的导线弯成星形，并将其置于光滑水平桌面上，然后将电键S闭合，则该星形回路将评卷人得分A．不会变形B．会变形，所围面积增大C．会变形，所围面积减小D．会变形，所围总面积不变试题4:（2011上海第25界初中物理竞赛）在地球赤道上空某处有一小磁针处于水平静止状态，突然发现该小磁针的N极向东偏转，可能是A．小磁针正西方向有一条形磁铁的S极靠近小磁针B．小磁针正北方向有一条形磁铁的S极靠近小磁针C．小磁针正上方有电子流自东向西水平通过D．小磁针正上方有电子流自南向北水平通过试题5:（2006重庆初中物理竞赛题）对通电螺旋管的认识，正确的是（）A．它周围的磁场与蹄形磁铁相似 B．它的磁场方向与电流方向无关C．在它中间加上铁芯，磁场会增强 D．它的磁场强弱与电流大小无关试题6:（第三届理想杯初二物理竞赛题）如图所示，L是电磁铁，在乙正上方用弹簧悬挂一条形磁铁，设电源电压不变，闭合电键S待电磁铁稳定后，当滑动变阻器R的滑片p由上向下缓缓地滑动过程中，弹簧的长度将 ( )．A．变长B．变短C．先变长后变短D．先变短后变长试题7:如右图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。

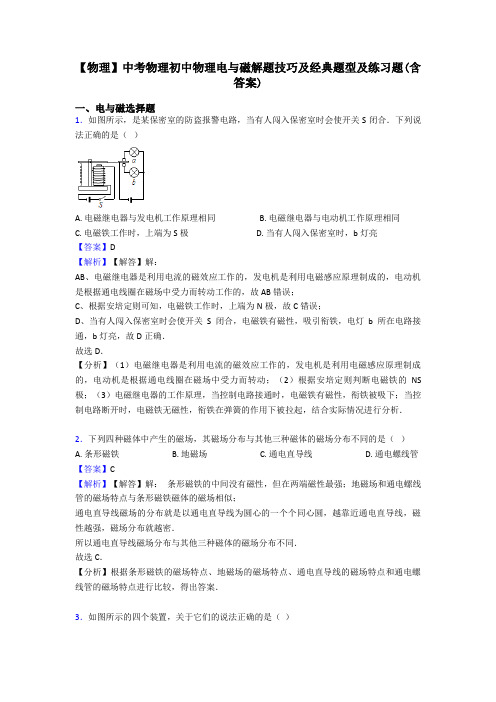

【物理】中考物理初中物理电与磁解题技巧及经典题型及练习题(含答案)一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

中考物理初中物理电与磁解题技巧及经典题型及练习题(含答案)一、电与磁选择题1．下列描述正确的是（）A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解：A、小车静止，在竖直方向上受：向下的重力和向上的支持力，它们是一对平衡力，故A正确；B、匀速直线运动的s﹣t图象应该是一条经过原点的直线，而图中是一条平行横轴的直线，故B错误；C、在磁体外部，磁感线的方向总是从N极出发流向S极，故条形磁铁的右端应为S极，左端应为N极，故C错误；D、由图可知，接线柱接的是0～0.6A，则分度值为0.02A，则由指针位置可知电流表的读数为0.54A，故D错误．故选A．【分析】A、对小车进行受力分析，在水平地面上静止的小车，处于平衡状态，受平衡力作用；B、匀速直线运动的s﹣t图象是一条经过原点的直线；C、根据磁体外部磁感线的方向分析；D、根据电流变所选量程，确定分度值，然后再读数．2．如图所示的几个实验装置中，与动圈式话筒工作原理相同的是（）A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。

A项、B项都是电流的磁效应，C项是磁场对通电导线的作用力，D项是电磁感应实验，故答案为：D。

【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.3．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．4．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

专题20 电与磁有关的中考综合计算题抓住考点学1.欧姆定律及其应用（1）导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

（2）公式：I=U/R ，式中单位：I→A；U→V；R→Ω。

1安=1伏/欧。

（3）对公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。

（4）欧姆定律的应用①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

②当电压不变时，电阻越大，则通过的电流就越小。

③当电流一定时，电阻越大，则电阻两端的电压就越大。

2．电磁继电器：实质上是一个利用电磁铁来控制电路的开关。

它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。

还可实现自动控制。

根据考点考【例题1】（2019四川内江）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。

工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则：（1）正常工作时，加热器的电阻值是多少？（2）当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？【例题2】（2019内蒙古巴彦淖尔市）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。

人教版《9.3电生磁》同步教辅练习及答案1．奥斯特实验说明，通电导线周围存在 ，证明了电和磁之间是彼此 的． 2．通电螺线管外部的磁场和 形磁体外部的磁场一样，它的两头别离是 极、 极．当改变螺线管中的电流方向时，螺线管的两磁极 3．小丽同窗利用如图9-7所示的装置研究磁和电的关系，请认真观看图中的装置、操作和现象，然后归纳出初步结论．比较甲、乙两图可知： ； 比较乙、丙两图可知： ．4．如图9-8，当开关闭合后，通电螺线管边的小磁针按如下图方向偏转，那么通电螺线管的a端为 极，电源的d 端为 极；当图中滑片P 向右移动进程中，通电螺线管的磁性将 （选填：“增强”、“减弱”或“不变”）。

5．2005年是世界物理年。

以下四位科学家都对物理学的进展做出了卓越的奉献，其中第一发觉电流磁效应的科学家是( ) A.爱因斯坦 B.帕斯卡 C.奥斯特 D.牛顿 6．如图9-9所示，是一根锰铜丝制成的软质弹簧，B 是水银槽，槽内盛有水银，A 的上端通过接线柱与电源相连，A 的下端恰好与水银表面接触，开关S 闭合时发生的现象是：（ ） A ．弹簧伸长，灯持续发光 B ．弹簧上下振动，灯忽亮忽灭C ．弹簧缩短，灯熄灭D ．弹簧静止不动，灯持续发光 7．以下四个例子中，采纳相同的物理研究方式的是( ) (1)依照电流所产生的效应熟悉电流 (2)研究电流时把它比作水流 (3)依照磁铁产生的作用来熟悉磁场 (4)利用磁感线来描述磁场 A ．(1)与(2) B ．(1)与(3) C ．(3)与(4) D ．(2)与(4) 8．以下说法错误的选项是 （ ） A ．螺线管周围必然存在磁场B ．安培定那么是用来判定电流方向与磁极方向的C ．明白通电螺线管的南北极就可判定出电流的方向D ．通电螺线管的磁极能够对调 9．如图9-10所示的通电螺线管，其中正确的选项是 （ ）10．1820年，安培在科学院的例会上做了一个小实验，引发了到会科学家的爱好．如图9-11，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是 ( ) A ．通电螺线管仍维持原位置静止 B ．通电螺线管转动，直至A 指向南，B 指向北 C ．通电螺线管转动，直至A 指向北，B 指向南 D ．通电螺线管能在任意位置静止 11．如图9-12所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R 是滑动变阻器，若是将滑片P 向右端移动或抽出铁心，那么弹簧长度的转变应别离是 ( )A ． 伸长、伸长B ．缩短、缩短C ．伸长、缩短D ．缩短、伸长 12．如图9-13所示，当开关闭合后，两通电螺线管会 ( ) A ．相吸 B ．相斥 C ．先吸引，后排斥 D ．先排斥，后吸引13．如图9-14所示，正确的选项是（ ）14．如图9-15，依照通电螺线管周围的磁感线散布，可确信磁极甲、乙、丙、丁的极性依次是（ ）A ． N 、N 、S 、N B ． S 、N 、S 、SC ． S 、S 、N 、ND ． N 、S 、N 、N1.标出图9-16中通电螺线管的N 、S 极.（2分）2.在图9-17(a )中,静止的小磁针黑端是N 极,请画出螺旋管的绕法;图9-17(b )中,依照电磁铁的S N 、极,判定电源的正、负极。

一、选择题1．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起2．如图所示，对四幅图的分析正确的是（）A．图a装置的原理是异种电荷相互吸引B．图b装置的原理可以用来制造动圈式话筒C．图c装置的原理可以用来制造电动机D．图d的电压表利用电流的热效应工作3．下列说法不正确的是（）A．蓄电池放电时，将化学能转化为电能，是电源B．蓄电池充电时，将电能转化为化学能，相当于用电器C．简单电路中电流方向是从电源的正极流向电源的负极D．电动机是将电能主要转化为机械能的用电器4．小俞买了一个磁悬浮玩具如图所示，其中上面的玩偶部分用磁铁做成，下面有一个带铁芯的电磁铁，下列叙述正确的是A．由图可判断，该电源为直流电源，a端为负极B．将可变电阻的滑片向下移动，可使玩偶悬得更高C．断开电路后，玩偶会落在软铁上，但玩偶依然受到磁力D．增加环绕的线圈匝数，可使玩偶悬得更高，玩偶在更高处静止时受到的磁力更大5．一杯香浓的豆浆可以让我们早上有一个精力充沛的开始.电动豆浆机在工作过程中，转动的叶轮将豆子打磨研碎，加热体将豆浆加热至煮熟.下面说法中正确的是A．通电后叶轮转动，电动机将机械能转化为电能B．从开始加热到豆浆煮熟的过程中，豆浆的内能不变C．煮好的豆浆香气四溢的原因是分子在不停地做无规则运动D．喝刚刚煮好的豆浆时，在它表面吹气可以加快豆浆的升华，使它凉得快些6．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．7．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁8．如图所示的四个装置，以下关于它们分别用来演示哪个物理现象的描述，错误的是A．图a可用来演示发电机的工作原理B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁磁性强弱与线圈匝数的关系D．图d可用来演示电磁感应现象9．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动10．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起11．对下列四幅图的表述正确的是()A．图甲中，闭合开关，小磁针静止时N极指向右侧B．图乙中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小C．如图丙是发电机的工作原理图D．如图丁是电动机的工作原理图12．如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（）A．电磁铁上端为S极，触点B与C断开，汽车启动 B．电磁铁上端为S极，触点B与C 接通，汽车启动C．电磁铁上端为N极，触点B与C断开，汽车启动 D．电磁铁上端为N极，触点B与C接通，汽车启动13．小磁针静止时指南北，以下说法正确的是（）A．小磁针北极应该指向南方B．地球本身是一个大的磁体C．地球附近有一个大的磁体D．地球周围空间不存在磁场14．我国高铁在节能技术上采用了再生制动方式：动车到站前先停止供电，由于惯性，动车继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，自动输入电网。
