《桥梁工程》考试大纲
- 格式:doc
- 大小:37.00 KB
- 文档页数:4

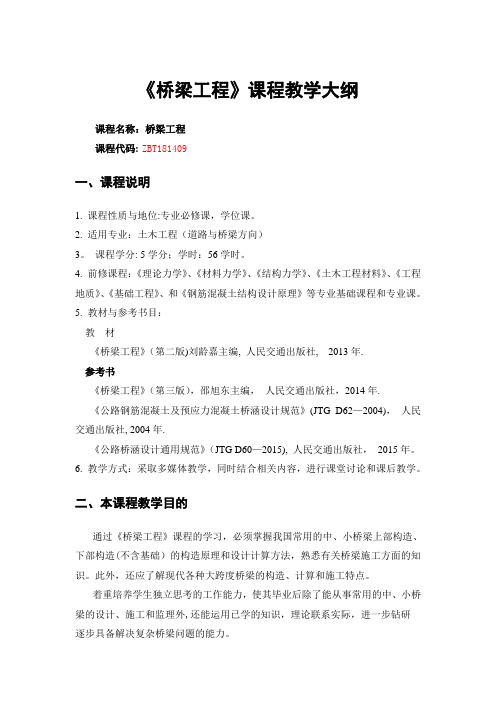

《桥梁工程》课程教学大纲课程名称:桥梁工程课程代码:ZBT181409一、课程说明1. 课程性质与地位:专业必修课,学位课。
2. 适用专业:土木工程(道路与桥梁方向)3。
课程学分: 5学分;学时:56学时。
4. 前修课程:《理论力学》、《材料力学》、《结构力学》、《土木工程材料》、《工程地质》、《基础工程》、和《钢筋混凝土结构设计原理》等专业基础课程和专业课。
5. 教材与参考书目:教材《桥梁工程》(第二版)刘龄嘉主编, 人民交通出版社, 2013年.参考书《桥梁工程》(第三版),邵旭东主编,人民交通出版社,2014年.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62—2004),人民交通出版社, 2004年.《公路桥涵设计通用规范》(JTG D60—2015), 人民交通出版社,2015年。
6. 教学方式:采取多媒体教学,同时结合相关内容,进行课堂讨论和课后教学。
二、本课程教学目的通过《桥梁工程》课程的学习,必须掌握我国常用的中、小桥梁上部构造、下部构造(不含基础)的构造原理和设计计算方法,熟悉有关桥梁施工方面的知识。
此外,还应了解现代各种大跨度桥梁的构造、计算和施工特点。
着重培养学生独立思考的工作能力,使其毕业后除了能从事常用的中、小桥梁的设计、施工和监理外,还能运用已学的知识,理论联系实际,进一步钻研逐步具备解决复杂桥梁问题的能力。
三、教学重点我国常用的中小跨度桥梁(钢筋混凝土简支梁桥及钢筋混凝土拱桥的构造)原理和设计计算方法,特别是简支梁桥中荷载横向分布的原理.四、课程内容、学时及教学基本要求第一章绪论(2学时)(一)基本内容1.概述2.桥梁的组成和分类(二)教学要求了解桥梁的组成、分类和国内外桥梁建筑的发展概况,以及国内外桥梁的建设成就.第二章桥梁的设计原则与程序(2学时)(一)基本内容1.桥梁设计的基本原则2.桥梁的平面布置和纵断面、横断面设计3.桥梁设计与建设程序4.桥梁设计方案的比选(二)教学要求了解桥梁设计应遵循的基本原则,熟悉桥梁平面布置和纵断面、横断面设计的基本要求,了解桥梁设计与建设的程序和设计步骤。
桥梁工程复习大纲(初稿)(姚玲森《桥梁工程》第二版)考试方式:闭卷要求:理解基本概念,掌握设计原理,深化工程认识,学会分析应用第一篇总论第1章概论桥梁工程的发展简史,我国近代桥梁建设的成就第2章桥梁的基本组成与分类桥梁的基本组成,常用名词和术语常见桥梁结构形式,梁桥、拱桥、斜拉桥和悬索桥的适宜跨度范围。
第3章桥梁的总体规划与设计桥梁总体规划原则,可行性研究和三阶段设计的内容桥梁纵断面、横截面、平面设计的内容及要点桥梁方案比较第4章桥梁设计荷载公路桥梁设计规范中的荷载(作用)分类车道荷载与车辆荷载的等级、图示、标准值及检算与加载方法车道荷载的纵向与横向折减方法与汽车荷载相关的其它作用荷载组合与极限状态设计方法(了解04规范之前的汽车荷载标准)第二篇钢筋混凝土和预应力混凝土简支梁桥第1章概论钢筋混凝土和预应力混凝土简支梁桥的一般特点简支梁桥的主要类型及其适用性第2章桥面构造桥面横坡的作用及设置方式,桥面铺装类型桥面排水构造桥梁伸缩装置的作用及其质量要求第3章板桥的设计与构造装配式板梁的截面形式及横向联结构造斜交板桥的受力特点与构造特点第4章装配式简支梁桥的设计与构造装配式梁桥的常见截面及横向联结构造预应力布置的特点截面效率指标与索界的概念采用预制/现浇组合成形的混凝土梁桥构造第5章简支梁桥的计算单向板与双向板的界定车轮荷载在桥面板上的分布板的有效工作宽度的确定原则荷载横向分布的概念荷载横向分布系数及其沿桥跨的变化的概念杠杆原理法偏心压力法和修正偏心压力法影响线的绘制方法活载加载原则及活载包络图的绘制方法挠度验算中对结构刚度的考虑,开裂弯矩的概念部分预应力混凝土梁的概念预拱度的设置(不作要求:横向铰接板法、横向刚接梁法、比拟正交异性板法)第6章梁式桥的支座桥梁支座的功能板式橡胶支座的构造及其实现功能的原理盆式橡胶支座的构造及其实现功能的原理(不作要求:支座的设计与计算)第7章简支梁桥的施工模板与支架、钢筋工作和混凝土工作先张梁工艺后张梁工艺公路混凝土简支梁常见的安装方法预应力锚具和张拉工艺(了解目前常用的锚具类型有哪些,哪些锚具淘汰了)第三篇悬臂与连续体系梁桥第1章基本结构体系悬臂梁桥、连续梁桥和刚构式桥的一般构造与分跨考虑悬臂梁桥目前趋于淘汰的原因第2章立面与横断面设计连续梁桥的立面布置刚构式桥的的立面布置常见截面形式(不作要求:悬臂梁桥)第3章配筋与其它构造设计原则预应力的纵向布置原则横向和竖向预应力布置原则横隔梁与牛腿的受力与构造第4章结构内力计算不同施工方法对成桥恒载内力的影响预应力对超静定结构的影响混凝土收缩徐变的概念及其对桥梁结构的影响温度荷载形式,及其对桥梁结构的影响了解用影响线求解活载内力的思路(不作要求:连续梁内力的横向分布)第5章施工方法简介有支架浇筑施工法平衡悬臂施工法逐跨顶推施工法移动模架施工法第6章桥型实例介绍学习工程实例,侧重于大跨度变截面箱梁桥的悬臂施工过程第四篇混凝土拱桥第1章概论拱桥的基本受力特点圬工拱桥、钢筋混凝土拱桥、钢管混凝土拱桥与钢拱桥的概念拱桥的基本组成和类型第2章拱桥的设计与构造对设计高程的考虑,常用矢跨比范围拱桥类型的选择考虑多跨连拱的布置原则圬工拱桥的拱圈一般构造钢筋混凝土拱圈(拱肋)一般构造钢管混凝土拱圈(拱肋)一般构造拱上建筑构造中承及下承式拱桥的构造要点组合体系拱桥的构造第3章拱桥的计算实腹式悬链线拱的拱轴系数与方程确定空腹式悬链线拱轴的五点重合法悬链线无铰拱的弹性中心概念考虑弹性压缩、均匀升降温、收缩、支座沉降等对拱肋内力的影响拱圈内力调整思路拱肋失稳的形式与概念,增强拱桥稳定性的措施钢筋混凝土拱肋稳定性验算的一般方法吊杆非保向力作用的概念连拱作用的概念第4章拱桥的施工拱架施工法缆索吊装施工法少支架施工法、劲性骨架施工法、转体施工法第5章拱桥实例介绍学习工程实例,侧重于无支架施工法第五篇缆索承重体系桥梁第1章概论缆索承重体系的基本特征缆索承重体系桥梁的类型第2章斜拉桥简介斜拉桥总体布置、各部位名称与传力途径斜拉桥的构造(主梁、塔柱、拉索等)斜拉索几何非线性的概念斜拉桥合理索力的确定思想斜拉桥一般施工方法第3章悬索桥简介悬索桥总体布置、各部位名称与传力途径自锚式悬索桥和地锚式悬索桥的构造与力学差异悬索桥的构造(锚碇、主缆、塔柱、加劲梁、吊索及索夹等)悬索桥主缆、加劲梁、塔柱、锚碇的一般设计内容悬索桥缆索系统的施工步骤第4章桥例简介学习工程实例,侧重了解结构总体布局和主要部件的构造第六篇桥梁墩台(不作要求)。
千里之行,始于足下。
《桥梁工程》复试大纲
一、命题范围和基本要求
1、了解桥梁设计计划的普通步骤与程序;认识桥梁的组成和分类;了解各种桥梁的适用条件、经济跨度范围与桥型挑选步骤。
2、了解桥梁上作用的分类;理解车道荷载、车辆荷载的性质和分类,以及荷载组合的主意。
3、了解桥面铺装、伸缩缝、支座的普通构造与挑选主意。
4、了解简支梁桥、延续梁桥和悬臂梁桥的构造特点和适用范围;控制行车道板的内力计算主意;控制简支梁活载横向分布计算的杠杆法和偏心压力法,以及横向分布系数沿桥长的变化;控制简支梁主梁和横隔梁内力计算主意;控制延续梁桥恒载内力和活载内力计算主意;控制预应力效应计算的等效荷载法原理;了解收缩、徐变及次内力的概念;了解温度内力计算的基本原理;了解斜板桥和斜梁桥的主要受力特点;了解弯梁桥的主要受力特点。
5、认识拱桥的分类、受力特点及常见构造;控制拱轴线形挑选、拱圈应力调节的主意;控制容易体系拱桥、拱片桥和系杆拱桥的设计计算主意;控制主拱圈匀称温变和拱脚变位时的内力计算主意;了解梁拱组合桥的分类、受力特点及常见构造。
6、了解斜拉桥的分类、受力特点及常见构造。
7、了解桥梁基础类型,了解桥梁墩台的类型、构造与设计主意。
8、认识预应力混凝土简支梁桥、延续梁桥、延续刚构桥及拱桥的常用施工主意;了解斜拉桥的常用施工主意。
二、参考书目
《桥梁工程》(第二版),邵旭东主编,人民交通出版社,2023年年
第 1 页/共 1 页。
桥梁工程复习提纲第一节桥涵设计规范重点《公路桥涵设计通用规范》(JTG D60-2004)、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)第二节桥梁的组成与分类一桥梁的组成桥梁通常由上部结构、下部结构和桥面附属设施三部分组成上部结构是跨越桥孔的结构,也称为桥跨结构。
它包括桥梁的桥面系、桥道结构、承重结构(主梁、桁架或拱圈等)、连接系、支座部分组成。
下部结构是墩台和基础的总称,其作用是支承上部结构,并将结构重力和车辆、人群等荷载传递给地基。
附属设施包括:行车道铺装、防排水系统、桥面伸缩缝、人行道、栏杆、灯柱等。
二桥梁的类按用途分类:有公路桥、铁路桥、公铁路两用桥、城市立交桥、人行桥、轻轨铁路桥、渠道桥、管道桥等。
按跨越障碍分类:有跨河(海、谷)桥、跨线桥、高架桥等。
按主要建筑材料分类:有圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥、木桥(规范规定,除特殊情况外,不得采用)钢—混凝土组合桥等。
按跨径分类:特大桥、大桥、中桥、小桥和涵洞。
三、桥梁的基本结构形式现代桥梁按照受力特点的不同,可分为五大类,①梁式桥;②拱式桥;③刚构桥;④斜拉桥;⑤悬索桥;四、桥梁的长度及跨径桥梁长度:对于有桥台的桥梁为两岸桥台侧墙或八字墙尾端间的距离;无桥台的桥梁为桥面系车行道长度。
桥涵跨径(跨度L):指桥墩中线之间的距离或桥墩中线与台背前缘的距离。
桥梁的计算跨径(l):为支承桥梁上部结构支座中心线间的距离。
对于拱桥为两拱脚处截面中心线间的距离。
它是桥梁结构分析计算时的重要参数。
第三节桥梁总体设计一桥梁设计原则按照“安全、适用、经济、美观和有利环保”的原则进行设计。
安全是设计的目的,适用是设计的功能需要,二桥位的选择与布置桥位的选择会影响到桥梁的建设规模、投资、施工难易、工期和使用安全等。
大、中桥原则上服从道路路线总体要求,综合确定。
特殊大桥对于路线总体方向起控制点作用中、小桥涵的位置应服从路线走向。
桥梁工程复习提纲第一章概论1、福建省的乌龙江大桥、马尾闽江大桥、厦门海沧大桥是什么桥型结构?乌龙江大桥:预应力混凝土T型钢构桥,大桥长552.22米。
马尾闽江大桥:大桥全长1 185m,主桥主跨为605m的双塔双索面结合梁斜拉桥。
厦门海沧大桥:三跨连续全漂浮钢箱梁悬索桥,全长5926.527米,主桥长648米。
2、名称术语P14-15(1)计算跨径:具有支座的桥梁,是指桥跨结构所支承的相邻墩台上的支座中心之间的距离。
不设支座的桥梁,为上、下部结构相交面中心间的水平距离。
(2)净跨径:梁式桥的净跨径是指设计洪水位上相邻两个桥墩(或桥台)之间的净距。
对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
(3)标准跨径:对于梁式桥或板式桥是指两相邻桥墩中线之间的距离或桥墩中心线至桥台台背前缘之间的距离;对于拱桥,则是指净跨径。
(4)设计水位:按规定的设计洪水频率对应的高水位。
(5)桥梁全长:简称桥长,是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。
(6)桥梁建筑高度:是桥上行车路面(或顶轨)高程至桥跨结构最下缘之间的距离。
3、桥梁的组成有哪几部分?各部分作用是什么?P15上部结构:(1)桥面:车辆或行人行走部分。
(2)桥面系:支承桥面,将荷载传给承重结构。
(3)承重结构:支承桥道结构,架立在支座上,将荷载传给支座。
(4)连接系:位于主梁之间,承受水平荷载。
下部结构:(1)支座:支承上部结构,将荷载传给墩台;将上部结构固定在墩台上;保证上部结构的伸缩、弯曲等变形。
(2)墩台:支承上部结构,将上部结构荷载传至基础(桥台兼起挡墙作用)。
(3)基础:将桥墩(桥台)传来的荷载分布到地基(土壤或基岩)中去。
4、桥梁的分类P17-22按结构类型分:梁桥、拱桥、刚构桥、斜拉桥、悬索桥(国内分5种,国外多一种桁桥)按材料分类:混凝土桥、钢桥、组合桥与复合桥、圬工桥、其他材料(如木桥、铝桥等)按跨径大小分:特大桥、大桥、中桥、小桥、涵洞。
桥梁工程概论第一章 绪论1. 计算跨径:桥跨结构相邻梁支座间的距离2. 净跨径:相邻两桥墩间的水平净距3. 总跨径:各孔净跨径之和4. 标准跨径:两桥墩中线间距离或桥墩中线与台背前缘的间距5. 桥梁全长:两桥台侧墙或八字墙尾端间的距离6. 桥梁总长:两桥台台背前缘之间的距离7. 桥梁建筑高度:桥面主桥跨结构最下缘的垂直高度8. 按桥梁用途分:铁路桥,公路桥,公铁两用桥,入行桥9. 按结构体系分:梁桥,拱桥,悬索桥,斜拉桥(组合体系)第二章 桥梁工程规划与设计1. 桥梁工程设计应遵循的基本原则:安全,适用,经济,美观2. 桥梁立面布置:桥梁总长,桥梁孔径布置,桥面高程,桥下净空,桥上及桥头的纵坡设置3. 桥梁断面布置:桥面净空,桥面宽度,行车道宽度,机动车道布置,人行道,自行车布置4. 一般公路桥上人行道、自行车道:人行道宽度:0.75m 或1.0m ;自行车道:一条宽为1.0m5. 大型桥梁设计:分为前期工作(编制预可行性研究报告,可行性研究报告);设计(初步设计,技术设计,施工设计)第三章 桥梁的设计作用(荷载)1. 公路桥梁的作用按其随时间变化的性质:分为永久作用,可变作用(冲击力,离心力),偶然作用(汽车撞击)2. 铁路桥梁按其作用性质及发生几率分:主力(恒载、活载);附加力(风力、制动力);特殊荷载(地震力、撞击力、施工荷载)3. 作用代表值包括:标准值(各种作用基本代表值);频遇值(可变作用的一种代表值);准永久值(可变作用另一种代表值)4. 对公路-Ⅰ级车道荷载,均布k q =10.5kN/m ;集中荷载标准值:桥计算跨径k L ≤5m ,k P =180KN ;k L ≥50m ,k P =360KN ;5m<k L <50m ,内插法。
对公路-Ⅱ级车道荷载,k q 、k P 均按照公路-Ⅰ级的0.75倍考虑5. 车辆荷载重力标准值为550KN6. 车辆活载的折减:横向折减(多车道桥梁上行驶的车活载使桥梁结构产生某种最大作用效应时,不同车道上的车辆活载同时处最不利位置的可能性大小);纵向折减(采用了自然堵塞的车间间距,采用了重车居多的参考资料)7. 冲击力:车辆活载以一定的速度在桥上行驶,会使桥发生振动,产生竖向动力作用。
《桥梁工程》复习提纲《桥梁工程》复习提纲第一章总论1、桥梁由哪些部分组成?各自的作用分别是什么?2、计算跨径、标准跨径、净跨径、桥梁总长、桥下净空、桥梁建筑高度、桥梁高度的定义。
3、桥梁的分类。
4、桥梁结构的基本体系有哪些?各自的受力特点如何?5、桥梁设计的基本原则是什么?6、桥位选择应注意哪些问题?7、桥梁纵断面和横断面设计的主要内容包含哪些?8、桥梁设计的基本程序是怎样的?9、前期工作分为哪两个阶段?各自的主要任务是什么?10、初步设计和施工图设计的主要内容是什么?。
11、桥梁分孔受到哪些因素的影响?12、公路桥梁设计采用的作用可以分为哪几大类?13、永久作用、可变作用和偶然作用的定义。
14、永久作用包含哪些荷载作用类型?15、可变作用包含哪些作用类型?16、偶然作用包含哪些作用类型?17、公路桥梁设计中汽车荷载如何取用,汽车荷载折减、汽车荷载的冲击力?18、汽车制动力如何计算?19、桥梁结构设计有哪几种设计状况?有哪几种极限状态设计法?20、作用组合类型有哪些?各自的计算公式如何?混凝土梁桥桥面构造1、桥面构造包括哪些部分?其作用是什么?2、桥面铺装的作用是什么?有哪些结构类型?3、桥面纵横坡设置的目的是什么?如何设置?4、桥面防水层的作用是什么?有哪些类型?5、桥梁伸缩缝的功能是什么?常见的伸缩缝装置有哪些,各种伸缩缝的变形范围?6、护栏的作用是什么?有哪些型式?混凝土简支梁桥的构造与设计1、简支梁桥体系的受力特点是什么?2、肋梁和箱形梁桥中横隔板的作用及其布置位置。
3、装配式梁、板桥的截面形式有哪些?其横向如何连接?4、什么叫斜交角?斜板桥的受力特点有哪些?5、斜板桥在钝角部位如何加强?6、截面效率指标7、简述装配式钢筋混凝土简支梁桥中的钢筋种类及其作用。
8、简述装配式预应力混凝土简支梁桥中的钢筋种类及其作用。
9、装配式简支梁桥上部结构由哪些部分组成?各部分有什么作用?主梁+横隔梁混凝土简支梁桥的计算1、什么叫荷载横向分布系数?2、荷载横向分布系数的常用计算方法有哪些?各自的适用情况如何?3、计算时如何考虑荷载横向分布系数沿桥跨的变化?4、行车道板的作用是什么?5、工程中常用的行车道板类型有哪些?各自如何定义?6、板的有效工作宽度是什么含义?(荷载分布宽度)7、钢筋混凝土梁桥预拱度设置的条件、大小及其形式。
试题框架一、填空题:(本类题共10分,每题1分)一一考10题二、单项选择题:(本类题共40分,每题2分,每题有且只有一个答案,多选或错选得零分)——考20题三、判断题:(本类题共10分,每题1分)一一考10题四、名词解释:(本类题共12分,每题3分)一一考4题五、简答题:(本类题共28分,每题7分)一一考4题附表:考题内容分配表2013级《桥梁工程》复习提纲第1章绪论1、解释桥梁工程常用名词和术语。
桥梁全长和桥梁总长;跨径:标准跨径、计算跨径和净跨径,分别掌握梁和拱桥;桥下净空高度、桥梁高度和桥梁建筑高度。
一一P2-3名称术语。
2、掌握桥梁的基本组成和各组成部分的含义。
P3-5。
3、桥梁的分类:要求掌握按结构类型、主体结构用材、跨径大小和行车道位置分类如何?P5-8及P10。
4、了解五大类型的桥梁及各类型桥梁的主要受力。
P5-8并结合后续章节进行复习。
5、了解我国古代及现代桥梁建设的成就。
P11至P20。
6、了解桥梁的三阶段设计、二阶段设计,在什么情况下采用三阶段设计?在什么情况下采用二阶段设计?P217、了解桥梁规划与设计的一般原则。
P23&掌握桥梁的纵断面设计P24、横断面设计P27和平面设计主要的内容P28。
9、了解表1- 11关于桥梁结构作用的分类。
P3110、掌握我国公路桥梁和城市桥梁的汽车荷载等级和汽车荷载组成,汽车荷载加载规定和汽车荷载的折减规定。
P32-34及P35第2章桥面系与支座1、掌握桥面构造的各部分内容,以及各部分的作用。
P512、掌握桥面铺装的作用(P51最后一段)和类型P52-53。
3、了解桥面防水层类型P51和桥面排水设施P53-54。
4、为什么要设置桥面伸缩装置?P605、了解人行道、栏杆和护栏、标示,以及防落梁装置。
P56-626、了解桥梁支座的作用和要求。
P627、掌握公路桥梁支座布置原则。
P638、掌握公路桥梁支座类型分为哪几种?P65-689、了解板式橡胶支座的构造和工作机理。
重庆市高等教育自学考试课程考试大纲课程名称:桥梁工程(二)课程代码:05500 桥梁工程(二)(实践) 08461Ⅰ课程性质、设置目的和要求一、课程性质与设置目的《桥梁工程(二)》课程是高等教育自学考试道路与桥梁工程(独立本科)专业计划中的一门专业课。
本课程要求考生掌握常用梁式体系、拱式体系桥梁的结构体系、构造原理、设计计算理论以及主要施工方法,并了解现代大型斜拉桥、悬索桥的构造、设计和施工方法,学完本课程后,考生应具备解决一般大中型桥梁的能力。
二、本课程的基本要求通过本课程学习要求考生掌握:1.桥梁的基本概念。
包括桥梁的基本体系、术语、作用、总体布置、桥面构造等。
2.梁式桥的构造与设计理论。
包括梁式桥的体系分类、桥面板的构造与计算、梁桥实用空间分析理论、主梁与横隔梁的构造和内力计算、施工方法。
3.拱桥的构造与设计理论。
包括拱桥的构造与体系分类、拱桥的计算理论、施工方法。
4.墩台的构造与计算方法。
包括墩台的构造与分类、墩台的计算。
三、本课程与相关课程的联系学习本课程的考生须先掌握《土力学与基础工程》、《材料力学》、《结构力学》、《混凝土结构设计原理》等相关课程的基础知识。
Ⅱ课程内容与考核目标第一篇总论一、学习目的与要求通过本章学习,了解桥梁工程的发展概况,了解桥梁工程的组成和分类,掌握桥梁的基本术语,了解桥梁设计的基本原则和建设程序,掌握桥梁纵、横断面设计及平面布置,掌握桥梁的设计作用和作用效应组合。
二、课程内容1.桥梁发展概述2.桥梁的基本组成与分类3.桥梁的总体规划和设计要点4.桥梁的设计荷载三、考核知识点1.桥梁的组成与分类2.桥梁的主要类型3.桥梁的技术术语4.桥梁纵、横断面设计及平面布置5.作用的含义和分类6.汽车荷载的横向排布、汽车冲击力7.荷载作用组合四、考核要求(一)识记1.桥梁的组成与分类2.桥梁的技术术语3.桥梁纵、横断面设计及平面布置4.作用的分类(二)领会1.冲击系数的含义和计算方法2.荷载作用组合第二篇钢筋混凝土和预应力混凝土简支梁桥第一章概论一、学习目的与要求通过本章学习,了解装配式梁桥和整体式梁桥在施工方面的不同,了解钢筋混凝土和预应力混凝土梁式桥的一般特点,掌握梁式桥按照承重结构的截面型式和静力体系分类的基本型式。
湖北省高等教育自学考试实践(技能)课程大纲课程名称:桥梁工程(二)(实践)课程代码:08461一、实践能力的培养目标《桥梁工程(二)》(实践)是土木工程专业道路与桥梁工程方向的一门重要的专业实践课程,具有较强的理论性、综合性和实践性,是学生掌握专业理论知识和培养业务能力的主要途径,是检验学生对桥梁工程的掌握情况而设置的一门实践课程。
本课程要求学生在学完桥梁工程课程后能够独立地完成预应力混凝土桥梁上部结构的设计和计算。
二、实践(技能)课程教学基本要求。
(含学时、学分要求)本课程设置18个学时,记1个学分。
教学基本要求:通过本课程的实践,要求学生了解桥梁工程设计的思想和设计概念,熟练掌握混凝土肋梁桥上部结构的构造设计原理和计算方法,并了解其施工方法,初步具备设计一般桥梁的能力。
三、实践(技能)课程教学参考教材《桥梁工程》(第一版) 刘龄嘉人民交通出版社2007四、实践(技能)考核的场所、设备、师资要求。
考核场所:师资要求:土木工程专业教师或经验丰富的工程技术人员五、实践(技能)考核的项目名称、考核目标、考核内容、考核方法。
考核项目名称:混凝土桥梁上部结构设计考核目标:能够使用现代计算机和绘图工具解决实际工程问题,具有使用设计报告、设计图纸进行设计汇报的能力。
考核内容:1.主要技术指标的要求:按课程设计任务书的要求,重点掌握混凝土肋梁桥上部结构的构造设计和计算方法,如恒载内力计算、活载内力计算、配筋计算、结构强度、挠度、稳定性验算等,了解对应设计桥型的施工方法和施工工艺。
2.设计成果的要求:完整计算过程的《设计计算书》一份;完整的混凝土桥梁上部结构设计施工图一套。
考核方法:1.完成项目态度评定;2.项目设计成果评定;3.项目设计报告评定。
六、实践(技能)考核评分标准说明:考核成绩总分≥60分,本考核合格,可获得1个学分。
附录题型示例1.本次设计要求完成标准跨径为30米的T梁的设计计算工作,主要技术指标如下:(1)桥梁跨径:标准跨径:30m(墩中心距离),主梁全长:29.96m,计算跨径:29.10m。
《桥梁工程》考试大纲
一、考试的总体要求
要求考生全面掌握桥梁工程中的基本概念、基本理论和基本方法,并具有一定的综合应用能力。
二、考试方法、考试时间
考试方法为闭卷(或者开卷)笔试(卷面分数100分);考试时间为120分钟。
三、考试的内容
(一)总论
主要内容包括:1、桥梁的组成与分类;2、国内外桥梁建筑的成就及发展;
3、桥梁的整体规划与设计步骤;
4、桥梁上的作用类型;
5、永久作用,可变作用,偶然作用、桥梁作用效应组合;
6、车道荷载车辆荷载值。
(二)混凝土简支板桥的构造与设计
主要内容包括:1、混凝土简支梁、板桥的构造与设计;2、梁式桥的主要类型及其适用情况、水泥混凝土桥面铺装,沥青混凝土桥面铺装;3、桥面伸缩装置;4、排水设施、人行道、栏杆与灯柱的构造。
(三)混凝土梁桥的计算
主要内容包括:1、车轮荷载在板上的分布,板的有效工作宽度,行车道板的内力计算;2、内力组合方式;3、荷载横向分布计算:杠杆原理法,偏心压力法;4、杠杆原理法;偏心压力法计算荷载横向分布系数的原理;5、混凝土梁桥横隔梁内力计算;6、混凝土梁桥挠度、预拱度计算。
(四)梁式桥支座
主要内容包括:1、桥梁支座的作用及应满足的要求;2、支座的类型及适用条件;3、支座的计算。
(五)其他体系梁桥、斜拉桥和悬索桥
主要内容包括:1、悬臂体系梁桥结构类型力学特点、构造特点及适用情况;
2、T型刚构桥分类、力学特点及构造特点;
3、预应力筋布置;
4、连续体系梁桥力学特点、构造特点及适用情况;
5、斜拉桥的组成、受力特点、用材、型式;
6、斜拉桥存在的问题;
7、悬索桥的组成、受力特点、用材、型式;
8、悬索桥
的基本类型和适用范围;9、悬索桥的纵、横断面布置。
(六)混凝土梁桥的施工
主要内容包括:1、就地浇筑法及预制安装法各自的施工优缺点;2、先张法预应力混凝土简支板的制作工艺;3、后张法预应力混凝土简支梁的制作工艺;4、构件的安装;5、悬臂体系和连续体系梁桥的施工内容。
(七)拱桥
主要内容包括:1、拱桥的组成和基本特点,主拱圈的构造、拱上建筑的构造;
2、拱桥的主要类型,拱桥的构造;
3、拱桥的总体布置;
4、拱轴线的选择和拱上建筑的布置;
5、钢管混凝土拱桥受力特点;
6、桁架拱桥、刚架拱桥的主要受力特点;
7、拱轴线方程的建立;
8、拱轴系数的变化规律;
9、五点重合法。
(八)混凝土拱桥的施工
主要内容包括:1、混凝土拱桥的施工方法
(九)桥梁墩台
主要内容包括:1、墩台的构造、类型和特点;2、桥墩(台)上的作用及其效应组合;3、梁桥重力式桥墩作用组合情况;4、重力式(圬工)桥墩计算;5、桩柱式桥墩计算和柔性排架墩计算;6、梁桥轻型桥台的计算特点;7、桥台在本身平面内的弯曲验算。
四、考试的要求及比例
(一)总论
1、掌握桥梁的组成与分类;
2、了解国内外桥梁建筑的成就及发展;
3、熟悉桥梁的整体规划与设计步骤;
4、掌握桥梁上的作用类型;
5、掌握永久作用,可变作用,偶然作用、桥梁作用效应组合;
6、熟悉车道荷载车辆荷载值。
(二)混凝土简支板桥的构造与设计
1、掌握混凝土简支梁、板桥的构造与设计;
2、掌握梁式桥的主要类型及其适用情况、水泥混凝土桥面铺装,沥青混凝土桥面铺装;
3、熟悉桥面伸缩装置;
4、了解排水设施、人行道、栏杆与灯柱的构造。
(三)混凝土梁桥的计算
1、掌握车轮荷载在板上的分布,板的有效工作宽度,行车道板的内力计算;
2、掌握内力组合方式;
3、掌握荷载横向分布计算:杠杆原理法,偏心压力法;
4、熟悉杠杆原理法;偏心压力法计算荷载横向分布系数的原理;
5、熟悉混凝土梁桥横隔梁内力计算;
6、了解混凝土梁桥挠度、预拱度计算。
(四)梁式桥支座
1、掌握桥梁支座的作用及应满足的要求;
2、了解支座的类型及适用条件;
3、掌握支座的计算。
(五)其他体系梁桥、斜拉桥和悬索桥
1、熟悉悬臂体系梁桥结构类型力学特点、构造特点及适用情况;
2、熟悉T 型刚构桥分类、力学特点及构造特点;
3、掌握预应力筋布置;
4、熟悉连续体系梁桥力学特点、构造特点及适用情况;
5、熟悉斜拉桥的组成、受力特点、用材、型式;
6、了解斜拉桥存在的问题;
7、熟悉悬索桥的组成、受力特点、用材、型式;
8、熟悉悬索桥的基本类型和适用范围;
9、熟悉悬索桥的纵、横断面布置。
(六)混凝土梁桥的施工
1、熟悉就地浇筑法及预制安装法各自的施工优缺点;
2、熟悉先张法预应力混凝土简支板的制作工艺;
3、掌握后张法预应力混凝土简支梁的制作工艺;
4、了解构件的安装;
5、熟悉悬臂体系和连续体系梁桥的施工内容。
(七)拱桥
1、掌握拱桥的组成和基本特点,主拱圈的构造、拱上建筑的构造;
2、熟悉拱桥的主要类型,拱桥的构造;
3、熟悉拱桥的总体布置;
4、掌握拱轴线的选择和拱上建筑的布置;
5、熟悉钢管混凝土拱桥受力特点;
6、熟悉桁架拱桥、刚架拱桥的主要受力特点;
7、掌握拱轴线方程的建立;
8、熟悉拱轴系数的变化规律;
9、熟悉五点重合法。
(八)混凝土拱桥的施工
1、掌握混凝土拱桥的施工方法
(九)桥梁墩台
1、熟悉墩台的构造、类型和特点;
2、掌握桥墩(台)上的作用及其效应组合;
3、熟悉梁桥重力式桥墩作用组合情况;
4、掌握重力式(圬工)桥墩计算;
5、了解桩柱式桥墩计算和柔性排架墩计算;
6、熟悉梁桥轻型桥台的计算特点;
7、了解桥台在本身平面内的弯曲验算。
其中,关于荷载效应组合、梁式桥内力的计算考试内容占总考试内容30%。
试卷结构,闭卷:填空与选择题30%,名词解释与简答、论述题40%,公式推导与计算题30%。
试卷结构,开卷:填空与名词解释30%,简答与论述题40%,公式推导与计算题30%。
五、主要参考教材
《桥梁工程-(第3版)》,邵旭东金晓勤主编,武汉理工大学出版社。
