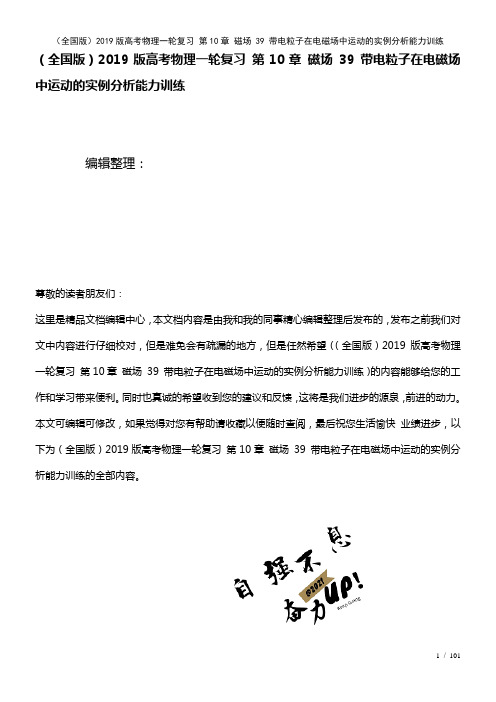

全国版2019版高考物理一轮复习第10章磁场39带电粒子在电磁场中运动的实例分析能力训练

（全国版）2019版高考物理一轮复习第10章磁场39 带电粒子在电磁场中运动的实例分析能力训练编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（全国版）2019版高考物理一轮复习第10章磁场39 带电粒子在电磁场中运动的实例分析能力训练）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（全国版）2019版高考物理一轮复习第10章磁场39 带电粒子在电磁场中运动的实例分析能力训练的全部内容。

39 带电粒子在电磁场中运动的实例分析1. （2017·北京海淀区模拟)（多选）如图所示是质谱仪的工作原理示意图.带电粒子被加速电场加速后，进入速度选择器。

速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E。

平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2。

平板S下方有磁感应强度为B0的匀强磁场,下列表述正确的是（)A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于错误!D．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小答案ABC解析质谱仪是测量带电粒子的质量和分析同位素的重要工具，故A正确;速度选择器中电场力和洛伦兹力是一对平衡力，即qvB＝qE，故v＝错误!，根据左手定则可以确定,速度选择器中的磁场方向垂直纸面向外，故B、C正确;粒子在匀强磁场中运动的半径r＝错误!，即粒子的比荷错误!＝错误!,由此看出粒子的运动半径越小，粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越大，故D错误。

2．（2017·江苏常州月考)回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。

带电粒子在电磁场中运动的应用1、电视机电视机的显像管中，电子束的偏转是用磁偏转技术实现的。

电子束经过电压为U 的加速电场后，进入一圆形匀强磁场区。

磁场方向垂直于圆面。

磁场区的中心为O ，半径为r 。

当不加磁场时，电子束将通过O 点而打到屏幕的中心M 点。

为了让电子束射到屏幕边缘P ，需要加磁场，使电子束转一已知角度θ，此时磁场的磁感应强度B 应为多少？解析： 电子在磁场中沿圆弧运动，如图所示，圆心为O ′，半径为R 。

以v 表示电子进入磁场时的速度，m 、e 分别表示电子的质量和电量，则221mv eU = R mv evB 2= Rr tg =2θ 由以上各式解得 221θtg e mU r B = 2、电磁流量计电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（在单位时间内通过管内横截面的流体的体积）。

为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a 、b 、c ，流量计的两端与输送液体的管道相连接（图中虚线）。

图中流量计的上下两面是金属材料，前后两面是绝缘材料，现于流量计所在处加磁感强度为B 的匀强磁场，磁场方向垂直于前后两面。

当导电液体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R 的电流表的两端连接，I 表示测得的电流值。

已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为 A. )(ac bR B I ρ+ B. )(c b aR B I ρ+ C. )(b a cR B I ρ+ D. )(abc R B I ρ+ 答案： A3、质谱仪下图是测量带电粒子质量的仪器工作原理示意图。

设法是某有机化合物的气态分子导入图中所示的容器A 中，使它受到电子束轰击，失去一个电子变成正一价的分子离子。

分子离子从狭缝s 1以很小的速度进入电压为U 的加速电场区（初速不计），加速后，再通过狭缝s 2、s 3射入磁感强度为B 的匀强磁场，方向垂直于磁场区的界面PQ 。

（全国通用）2019年高考物理一轮复习第10章磁场微专题55 带电粒子在叠加场中的运动[方法点拨] (1)先确定各场的方向、强弱等，后正确分析带电体受力情况、运动情况，寻找临界点、衔接点；(2)若带电粒子在叠加场中做匀速直线运动，则重力、电场力与磁场力的合力为零；(3)若带电粒子在叠加场中做匀速圆周运动，则重力与电场力等大、反向．1．如图1所示，有一金属块放在垂直于表面C的匀强磁场中，当有稳恒电流沿平行平面C 的方向通过时，下列说法中正确的是( )图1A．金属块上表面M的电势高于下表面N的电势B．电流增大时，M、N两表面间的电压U增大C．磁感应强度增大时，M、N两表面间的电压U减小D．金属块中单位体积内的自由电子数越少，M、N两表面间的电压U越小2．(多选)如图2所示，空间存在水平向左的匀强电场E和垂直纸面向外的匀强磁场B，在竖直平面内从a点沿ab、ac方向抛出两带电小球，不考虑两带电小球间的相互作用，两小球电荷量始终不变．关于小球的运动，下列说法正确的是( )图2A．沿ab、ac方向抛出的带电小球都可能做直线运动B．若沿ab方向做直线运动，则小球带正电，且一定是匀速运动C．若沿ac方向做直线运动，则小球带负电，可能做匀加速运动D．两小球在运动过程中机械能均保持不变3．(多选)如图3甲所示，绝缘轻质细绳一端固定在方向相互垂直的匀强电场和匀强磁场中的O点，另一端连接带正电的小球，小球电荷量q＝6×10－7 C，在图示坐标系中，电场方向沿竖直方向，坐标原点O的电势为零．当小球以2 m/s的速率绕O点在竖直平面内做匀速圆周运动时，细绳上的拉力刚好为零．在小球从最低点运动到最高点的过程中，轨迹上每点的电势φ随纵坐标y的变化关系如图乙所示，重力加速度g＝10 m/s2，则下列判断正确的是( )图3A．匀强电场的场强大小为3.2×106 V/mB．小球重力势能增加最多的过程中，电势能减少了2.4 JC．小球做顺时针方向的匀速圆周运动D．小球所受的洛伦兹力的大小为3 N4．(多选)太阳风含有大量高速运动的质子和电子，可用于发电．如图4，太阳风进入两平行极板之间的区域，速度为v，方向与极板平行，该区域中有磁感应强度大小为B的匀强磁场，方向垂直纸面，两极板间的距离为L，则( )图4A．在开关K未闭合的情况下，两极板间稳定的电势差为BLvB．闭合开关K后，若回路中有稳定的电流I，则极板间电场恒定C．闭合开关K后，若回路中有稳定的电流I，则电阻消耗的热功率为2BILvD．闭合开关K后，若回路中有稳定的电流I，则电路消耗的能量等于洛伦兹力所做的功5．如图5甲所示，一个质量为m，电荷量为q的圆环，可在水平放置的足够长的粗糙细杆上滑动且细杆处于匀强磁场中(不计空气阻力)，现给圆环一向右的初速度v0，在以后的运动过程中，圆环的速度－时间图象如图乙所示．则关于圆环所带的电性、匀强磁场的磁感应强度B和圆环克服摩擦力所做的功W(重力加速度为g)，下列说法正确的是( )图5A ．圆环带负电B ．B ＝3mg qv 0C ．W ＝16mv 20D ．W ＝29mv 20 6．有一电荷量为－q ，重力为G 的小球，从竖直的带电平行板上方h 处自由落下，两极板间匀强磁场的磁感应强度为B ，方向如图6所示，则带电小球通过有电场和磁场的空间时( )图6A ．一定做曲线运动B ．不可能做曲线运动C ．有可能做匀速运动D ．有可能做匀加速直线运动7．(多选)磁流体发电机是一种把物体内能直接转化为电能的低碳环保发电机，如图7为其原理示意图，平行金属板C 、D 间有匀强磁场，磁感应强度为B ，将一束等离子体(高温下电离的气体，含有大量带正电和带负电的微粒)水平喷入磁场，两金属板间就产生电压．定值电阻R 0的阻值是滑动变阻器最大阻值的一半，与开关S 串联接在C 、D 两端，已知两金属板间距离为d ，喷入气流的速度为v ，磁流体发电机的电阻为r (R 0<r <2R 0)，则滑动变阻器的滑片P 由a 向b 端滑动的过程中( )图7A ．金属板C 为电源负极，D 为电源正极B ．发电机的输出功率一直增大C ．电阻R 0消耗功率最大值为B 2d 2v 2R 0R 0＋r 2D ．滑动变阻器消耗功率最大值为B 2d 2v 2r ＋R 08．如图8所示，在平面直角坐标系xOy 的第二象限内存在电场强度大小为E 0、方向水平向右的匀强电场，x 轴下方是竖直向上的匀强电场和垂直纸面向外的匀强磁场的复合场区域．一带电小球从x 轴上的A 点以一定初速度v 0垂直x 轴向上射出，小球恰好以速度v 0从y 轴上的C 点垂直y 轴进入第一象限，然后从x 轴上的D 点进入x 轴下方的复合场区域，小球在复合场区域内做圆周运动，最后恰好击中原点O ，已知重力加速度为g .求：图8(1)带电小球的比荷q m；(2)x 轴下方匀强电场的电场强度大小E 和匀强磁场的磁感应强度大小B ；(3)小球从A 点运动到O 点经历的时间t .答案精析1．B [由左手定则可知，通有图示电流时，自由电子受到向上的洛伦兹力，向M 面偏转，故上表面M 电势低于下表面N 的电势，A 项错；最终电子在洛伦兹力和电场力作用下处于平衡，即evB ＝U de ，则有，U ＝Bvd ，由此可知，磁感应强度增大时，M 、N 两表面间的电压增大，C 项错；由电流的微观表达式I ＝neSv 可知，电流增大说明自由电子定向移动速率v 增大，所以M 、N 两表面间的电压增大，B 项正确；电流一定时，金属块中单位体积内的自由电子数n 越少，自由电子定向移动的速率一定越大，所以M 、N 两表面间的电压越大，D 项错．]2．AB [若ab 方向的小球带正电，ac 方向的小球带负电，则都可能做直线运动，如图所示，A 项正确．根据上述分析可知，若小球沿ab 方向做直线运动，重力和电场力不变，由图中可以看出应保证重力和电场力的合力与洛伦兹力大小相等且方向相反；若速度改变，则洛伦兹力改变，小球所受的合外力大小不为零且方向与速度方向不共线，所以小球将不做直线运动，B 项正确．根据上述分析可知小球若沿ac 方向做直线运动，则小球带负电，重力和电场力不变，由图中可以看出应保证重力和电场力的合力与洛伦兹力大小相等且方向相反；若速度改变，则洛伦兹力改变，小球所受的合外力大小不为零且方向与速度方向不共线，所以小球将不做直线运动，C 项错误．两小球在运动过程中洛伦兹力不做功，只有重力和电场力做功．电场力做功，电势能改变，则机械能也改变，D 项错误．]3．BD [由匀强电场的场强公式E ＝U d 结合题图乙，可得E ＝2×1060.4V/m ＝5×106 V/m ，故A 错误；由功能关系W 电＝－ΔE p ，W 电＝qU ＝6×10－7×4×106 J ＝2.4 J ，即电势能减少了2.4 J ，故B 正确；当小球以2 m/s 的速率绕O 点在竖直平面内做匀速圆周运动时，细绳上的拉力刚好为零，说明是洛伦兹力提供向心力，由左手定则得小球应该做逆时针方向的圆周运动，故C 错误；重力和电场力是一对平衡力，有qE ＝mg ，得m ＝qE g＝0.3 kg ，由洛伦兹力提供向心力可知洛伦兹力为F ＝m v 2R ＝0.3×220.4N ＝3 N ，故D 正确．故选B 、D.] 4．AB [太阳风进入两极板之间的匀强磁场中，稳定后，带电离子受到洛伦兹力和电场力作用，且qU L ＝qvB ，解得U ＝BLv ，选项A 正确；闭合开关后，若回路中有稳定的电流，则两极板之间的电压恒定，电场恒定，选项B 正确；回路中电流I ＝U R ＝BLv R ，电阻消耗的热功率P ＝I 2R ＝B 2L 2v 2R，选项C 错误；由于洛伦兹力永远不做功，所以选项D 错误．] 5．B [当圆环做匀速直线运动时，不受摩擦力，因此重力和洛伦兹力相等，洛伦兹力方向向上，因此圆环带正电，A 项错误；mg ＝q v 03B ，B ＝3mg qv 0，B 项正确；对这个过程，利用动能定理，可得：－W ＝12m ⎝ ⎛⎭⎪⎫13v 02－12mv 20，W ＝49mv 20，C 、D 项错误．] 6．A [带电小球在重力场、电场和磁场中运动，所受重力、电场力是恒力，但受到的洛伦兹力是随速度的变化而变化的变力，因此小球不可能处于平衡状态，也不可能在电、磁场中做匀变速直线运动，故选项A 正确．]7．AC [因等离子体喷入磁场后，由左手定则可知正离子向D 板偏，负离子向C 板偏，即金属板C 为电源负极，D 为电源正极，A 对；等离子体稳定流动时，洛伦兹力与电场力平衡，即Bqv ＝q U d，所以电源电动势为E ＝U ＝Bdv ，又R 0<r <2R 0，滑片P 由a 向b 端滑动时，外电路总电阻减小，所以期间某位置有r ＝R 0＋R ，由电源输出功率与外电阻关系可知，滑片P 由a 向b 端滑动的过程中，发电机的输出功率先增大后减小，B 错；由题图知当滑片P 位于b 端时，电路中电流最大，电阻R 0消耗功率最大，其最大值为P 1＝I 2R 0＝E 2R 0R 0＋r 2＝B 2d 2v 2R 0R 0＋r 2，C 对；将定值电阻R 0归为电源内阻，由滑动变阻器的最大阻值2R 0<r ＋R 0，则当滑动变阻器连入电路的阻值最大时其消耗功率最大，最大值为P ＝2B 2d 2v 2R 0r ＋3R 02，D 错．] 8．(1)gE 0 (2)E 0 2E 0v 0 (3)⎝⎛⎭⎪⎫2＋3π4v 0g 解析 (1)小球运动轨迹如图所示，在第二象限内小球受重力和电场力作用做曲线运动，由运动的合成与分解知竖直方向：v 0＝gt 1，OC ＝12gt 21水平方向：v 0＝at 1，OA ＝12at 21，a ＝qE 0m联立得q m ＝g E 0，OC ＝OA ＝v 202g ，t 1＝v 0g(2)设小球在D 点时速度为v ，小球从C 点到D 点做平抛运动，有OC ＝12gt 22，OD ＝v 0t 2，tan θ＝gt 2v 0，v cos θ＝v 0 联立得OD ＝v 20g ，t 2＝v 0g，θ＝45°，v ＝2v 0 因小球在复合场中做圆周运动，所以电场力与重力平衡，洛伦兹力提供向心力，即mg ＝qE ，得E ＝E 0而Bqv ＝m v 2R ，得B ＝mv qR由轨迹图知2R sin θ＝OD联立得B ＝2E 0v 0(3)小球做圆周运动所用时间为t 3＝270°360°×2πm Bq ＝3πv 04g所以小球从A 点运动到O 点经历的时间t ＝t 1＋t 2＋t 3＝⎝ ⎛⎭⎪⎫2＋3π4v 0g .。

一、基础知识回顾1．掌握“两个磁场力”(1)安培力：F＝BIL(I⊥B)(2)洛伦兹力：F＝qvB(v⊥B)2．用准“两个定则”(1)对电流的磁场用安培定则。

(2)对通电导线在磁场中所受的安培力和带电粒子在磁场中所受的洛伦兹力用左手定则。

3．明确两个常用的等效模型(1)变曲为直：图甲所示通电导线，在计算安培力的大小和判断方向时均可等效为ac直线电流。

(2)化电为磁：环形电流可等效为小磁针，通电螺线管可等效为条形磁铁，如图乙。

4.求解磁场中导体棒运动问题的方法(1)分析：正确地对导体棒进行受力分析，应特别注意通电导体棒受到的安培力的方向，安培力与导体棒和磁感应强度组成的平面垂直。

(2)作图：必要时将立体图的受力分析图转化为平面受力分析图，即画出与导体棒垂直的平面内的受力分析图。

(3)求解：根据平衡条件或牛顿第二定律或动能定理列式分析求解。

二、真题再现1．(2018·高考全国卷Ⅰ)如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

下列说法正确的是A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动答案：AD2. (2018·高考全国卷Ⅰ)如图，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E，在y<0的区域存在方向垂直于xOy平面向外的匀强磁场。

一个氕核11H和一个氘核21H先后从y轴上y=h点以相同的动能射出，速度方向沿x轴正方向。

已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场。

考点精讲带电粒子在匀强磁场中的运动1．若v ∥B ，带电粒子以入射速度v 做匀速直线运动．2．若v ⊥B ，带电粒子在垂直于磁感线的平面内，以入射速度v 做匀速圆周运动． 3．基本公式(1)向心力公式：qvB ＝m v 2r．(2)轨道半径公式：r ＝mv Bq．(3)周期公式：T ＝2πr v ＝2πm qB ；f ＝1T ＝Bq 2πm ；ω＝2πT ＝2πf ＝Bqm．T 的大小与轨道半径r 和运行速率v 无关，只与磁场的磁感应强度B 和粒子的比荷q m有关． 考点精练题组1带电粒子在匀强磁场中运动形式1．一个带电粒子以某一初速度射入匀强磁场中，不考虑其他力的作用，粒子在磁场中不可能做( )A ．匀速直线运动B ．匀变速直线运动C ．匀变速曲线运动D ．匀速圆周运动【答案】BC2．洛伦兹力使带电粒子在匀强磁场中做匀速圆周运动，下列各图中均标有带正电荷粒子的运动速度v ，洛伦兹力F 及磁场B 的方向，虚线圆表示粒子的轨迹，其中可能出现的情况是( )【答案】A【解析】 由左手定则可判断出A 正确，B 选项中粒子应向上做圆周运动，C 选项中粒子受力向左，应向左下方做圆周运动，D选项中，粒子应向右下方做圆周运动，故本题选A。

3. 初速度为v0的电子，沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图所示，则( )A．电子将向右偏转，速率不变 B．电子将向左偏转，速率改变C．电子将向左偏转，速率不变 D．电子将向右偏转，速率改变【答案】A.【解析】由安培定则可知，通电导线右方磁场方向垂直纸面向里，则电子受洛伦兹力方向由左手定则可判知向右，所以电子向右偏；由于洛伦兹力不做功，所以电子速率不变．4．如图所示，MN为铝质薄平板，铝板上方和下方分别有垂直于图平面的匀强磁场(未面出)，一带电粒子从紧贴铝板上表面的P点垂直于铝板向上射出，从Q点穿越铝板后到达PQ的中点O，已知粒子穿越铝板时，其动能损失一半，速度方向和电荷量不变。
