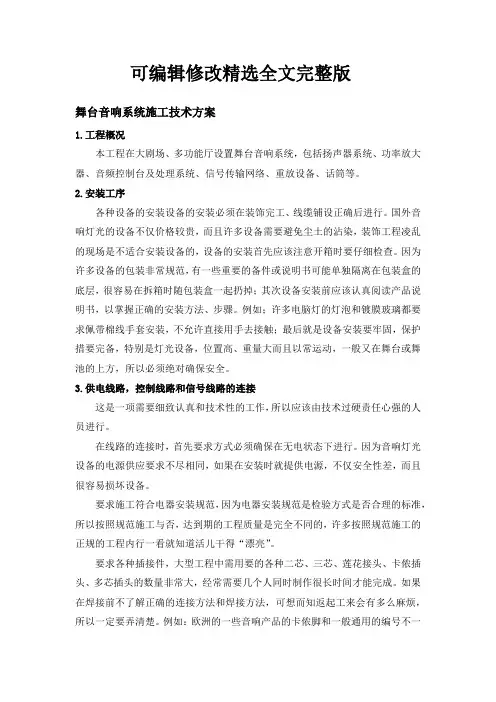

可编辑修改精选全文完整版舞台音响系统施工技术方案1.工程概况本工程在大剧场、多功能厅设置舞台音响系统,包括扬声器系统、功率放大器、音频控制台及处理系统、信号传输网络、重放设备、话筒等。
2.安装工序各种设备的安装设备的安装必须在装饰完工、线缆铺设正确后进行。
国外音响灯光的设备不仅价格较贵,而且许多设备需要避免尘土的沾染,装饰工程凌乱的现场是不适合安装设备的,设备的安装首先应该注意开箱时要仔细检查。
因为许多设备的包装非常规范,有一些重要的备件或说明书可能单独隔离在包装盒的底层,很容易在拆箱时随包装盒一起扔掉;其次设备安装前应该认真阅读产品说明书,以掌握正确的安装方法、步骤。
例如;许多电脑灯的灯泡和镀膜玻璃都要求佩带棉线手套安装,不允许直接用手去接触;最后就是设备安装要牢固,保护措要完备,特别是灯光设备,位置高、重量大而且以常运动,一般又在舞台或舞池的上方,所以必须绝对确保安全。
3.供电线路,控制线路和信号线路的连接这是一项需要细致认真和技术性的工作,所以应该由技术过硬责任心强的人员进行。
在线路的连接时,首先要求方式必须确保在无电状态下进行。
因为音响灯光设备的电源供应要求不尽相同,如果在安装时就提供电源,不仅安全性差,而且很容易损坏设备。
要求施工符合电器安装规范,因为电器安装规范是检验方式是否合理的标准,所以按照规范施工与否,达到期的工程质量是完全不同的,许多按照规范施工的正规的工程内行一看就知道活儿干得“漂亮”。
要求各种插接件,大型工程中需用要的各种二芯、三芯、莲花接头、卡侬插头、多芯插头的数量非常大,经常需要几个人同时制作很长时间才能完成。
如果在焊接前不了解正确的连接方法和焊接方法,可想而知返起工来会有多么麻烦,所以一定要弄清楚。
例如:欧洲的一些音响产品的卡侬脚和一般通用的编号不一样,千万不能焊错;一些灯光的控制线要求屏蔽较高,如果焊接不合理,就有可能使灯光产生误动作。
要求线路中所有的火线,零线,地线及屏蔽线的连接必须准确无误,在电源供应方面,要注意的是:音响和灯光的某些设备使用的电源以常会引起误会。
第三部分技术需求书(一)音视频系统技术需求说明:1本技术规格所指出的供货、施工、调试范围必须提供为保证本招标书项下及设计文件要求的性能技术指标、设备及系统能够正常有效运行所必需的所有设备、附件并提供检测设备和专用工具供最终用户使用。
如有提供的某一设备其功能已包含其他设备的功能而减少个别设备的情况,必须提供详尽的、有说服力的解释。
2确定中标后,如发现投标方投标文件的所有技术指标内容(包括来自厂方的技术文件,以投标文件正本为准),与实际指标及性能不符的,招标人有权按照对项目最有利原则要求承包商更换为满足设计要求的高品质设备或高技术档次系列的产品,且价格不调整。
3系统功能要求见中广电设计院音视频系统设计图纸及说明;4所投标设备的技术规格一律采用国际最新标准的测量结果,不得采用标称值进行标注;5设备所用的所有材料必须是全新的,材料应符合有关标准并具有检验及质量合格证。
不得使用低于设计标准的产品。
6设备零部件的制造工艺应是符合相关标准高质量的,所有制造、加工、焊接、组装、布线、试验及其它工作,均由经过培训有上岗资格证书的、有经验的技术工人或专业人员承担责任完成。
7工程施工工艺应考虑一般维修工作的简单及快捷,只需进行少量的拆卸工作即可对所有电器和部件进行检查和维修。
电子设备、计算机及控制设备应有自诊断系统以简化寻找故障和便于设备维修,不用拆下承装部件就能更换任何损坏部件,更换部件时也不会损坏其它部件,维修控制不需要使用特殊工具,只需一般工具和试验设备。
8设备设计时应考虑易于工地组装,现场安装快速高效。
电气和控制设备应有合理的分组,发货前在工厂进行过产品合格预试验,以减少现场试验的时间。
9电气系统的设计应使其所有零部件具有在额定值(额定负荷)下工作的能力。
10所有电气设备应有良好的外包装设计,满足运输和现场储存的防护要求。
11所有设备和装臵均应符合相应的安全标准和操作规程,符合安全卫生要求。
保证用户在安全工作环境下使用和维修设备。

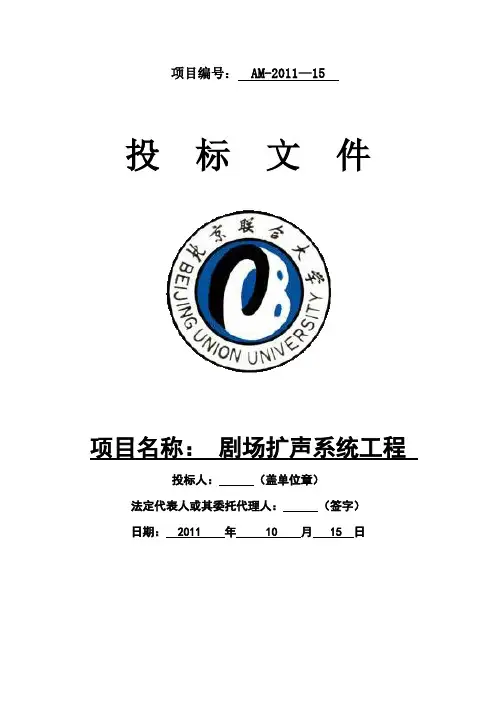

项目编号: AM-2011—15投标文件项目名称:剧场扩声系统工程投标人:(盖单位章)法定代表人或其委托代理人:(签字)日期: 2011 年 10 月 15 日目录一、投标书二、系统组成结构及技术方案三、设备选型及报价表四、维修服务五、售后服务投标书致:北京联合大学根据贵方为北京联合大学剧场扩声系统工程招标项目及服务的投标邀请,签字代表 xx 经正式授权并代表投标人提交以下文件正本一份和副本一份。
(一)投标书(二)系统组成结构及技术方案(三)设备选型及报价表(四)施工组织及进度安排(五)维修服务(六)售后服务据此函,签字代表宣布同意如下:1、投标人将按招标文件规定履行合同责任和义务。
2、投标人已审查全部招标文件,包括修改文件以及全部参考资料和相关附件。
我们完全理解并同意放弃对这方面有不明及误解的权利。
3、投标自开标之日起有效期为80个日历日。
4、投标人同意提供按照招标人可能要求的与其投标有关的一切数据或资料,完全理解招标人不一定要接受最低价的投标或收到的任何投标。
5、与本投标有关的一切正式往来通讯请寄:地址:北京市朝阳区北四环东路97号邮编: 100101电话: xxx 传真: 11111111投标代表姓名: xx日期: 2011 年 10 月 15 日二、剧院扩声系统组成结构及技术方案完整的系统设计应包括整套音响系统设备、信号传输、音箱的声场分布。
扩声系统设计的最终目的是要保证声源和音箱处于同一个声场区域内,使听众能感受到声源的真实存在,达到高保真重放的扩声要求。
扩声系统设计通常都从声场开始,然后再向后推进到功率放大器、声音信号处理设备、调音台、直至话筒和其它声源。
这种逐步向后推进的设计步骤是十分必然的。
因为声场设计是满足系统功能和音响效果的基础,它涉及扬声器系统的选型、供声方案和信号途径等。
只有确定扬声器系统才能进行功率放大器驱动功率的计算和驱动信号途径的确定,然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等。

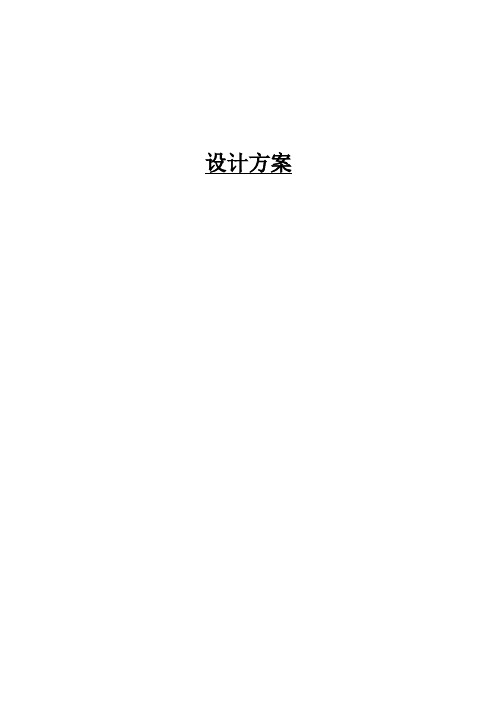

设计方案目录一、项目系统概述....................................................... 三1.工程建设目标............................................. 三2.用户需求................................................. 三3.定位分析................................................. 三二、专业扩声系统....................................................... 四电声设备的组成.............................................. 四三、设备清单及报....................................................... 四四、设备参数及说明..................................................... 五一拖四无线会议主机.......................................... 五话筒单元.................................................... 七MX系列调音台 ............................................... 八U段无线话筒系列........................................... 十一主机单元.................................................. 十一话筒单元.................................................. 十三均衡器.................................................... 十四电源时序器................................................ 十五EA系列专业功放............................................ 十六T系列专业音箱 ............................................ 十九F系列专业音箱 ............................................ 二十五、关于施工的组织与安排........................................... 二十二六、关于施工的组织与安排(详情) ................................... 二十二七、系统的技术支持与售后服务....................................... 二十三八、售后服务标准................................................... 二十四一、项目系统概述1.工程建设目标先进性——采用的系统结构应该是先进的、开放的体系结构,和系统使用当中的科学性。

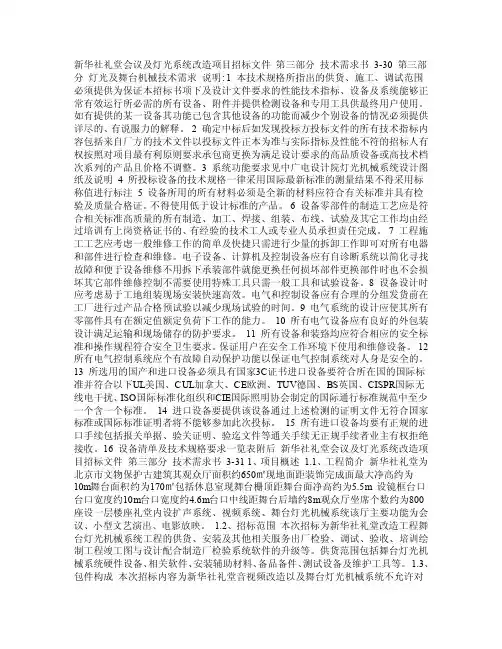

新华社礼堂会议及灯光系统改造项目招标文件第三部分技术需求书3-30 第三部分灯光及舞台机械技术需求说明: 1 本技术规格所指出的供货、施工、调试范围必须提供为保证本招标书项下及设计文件要求的性能技术指标、设备及系统能够正常有效运行所必需的所有设备、附件并提供检测设备和专用工具供最终用户使用。
如有提供的某一设备其功能已包含其他设备的功能而减少个别设备的情况必须提供详尽的、有说服力的解释。
2 确定中标后如发现投标方投标文件的所有技术指标内容包括来自厂方的技术文件以投标文件正本为准与实际指标及性能不符的招标人有权按照对项目最有利原则要求承包商更换为满足设计要求的高品质设备或高技术档次系列的产品且价格不调整。
3 系统功能要求见中广电设计院灯光机械系统设计图纸及说明 4 所投标设备的技术规格一律采用国际最新标准的测量结果不得采用标称值进行标注5 设备所用的所有材料必须是全新的材料应符合有关标准并具有检验及质量合格证。
不得使用低于设计标准的产品。
6 设备零部件的制造工艺应是符合相关标准高质量的所有制造、加工、焊接、组装、布线、试验及其它工作均由经过培训有上岗资格证书的、有经验的技术工人或专业人员承担责任完成。
7 工程施工工艺应考虑一般维修工作的简单及快捷只需进行少量的拆卸工作即可对所有电器和部件进行检查和维修。
电子设备、计算机及控制设备应有自诊断系统以简化寻找故障和便于设备维修不用拆下承装部件就能更换任何损坏部件更换部件时也不会损坏其它部件维修控制不需要使用特殊工具只需一般工具和试验设备。
8 设备设计时应考虑易于工地组装现场安装快速高效。
电气和控制设备应有合理的分组发货前在工厂进行过产品合格预试验以减少现场试验的时间。
9 电气系统的设计应使其所有零部件具有在额定值额定负荷下工作的能力。
10 所有电气设备应有良好的外包装设计满足运输和现场储存的防护要求。
11 所有设备和装臵均应符合相应的安全标准和操作规程符合安全卫生要求。

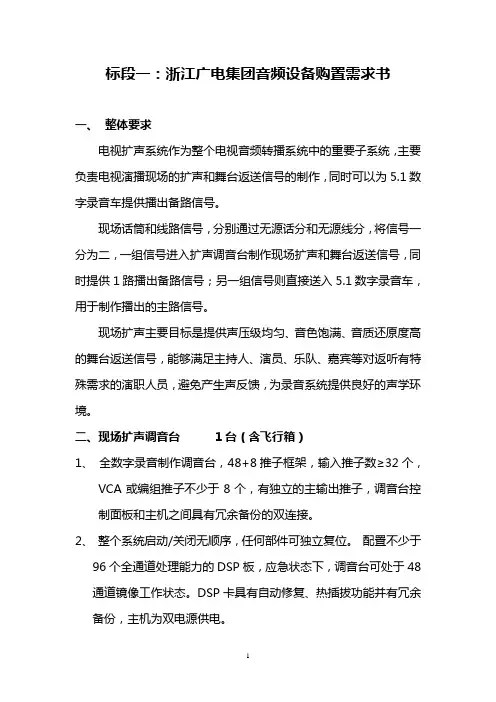

标段一:浙江广电集团音频设备购置需求书一、整体要求电视扩声系统作为整个电视音频转播系统中的重要子系统,主要负责电视演播现场的扩声和舞台返送信号的制作,同时可以为5.1数字录音车提供播出备路信号。
现场话筒和线路信号,分别通过无源话分和无源线分,将信号一分为二,一组信号进入扩声调音台制作现场扩声和舞台返送信号,同时提供1路播出备路信号;另一组信号则直接送入5.1数字录音车,用于制作播出的主路信号。
现场扩声主要目标是提供声压级均匀、音色饱满、音质还原度高的舞台返送信号,能够满足主持人、演员、乐队、嘉宾等对返听有特殊需求的演职人员,避免产生声反馈,为录音系统提供良好的声学环境。
二、现场扩声调音台1台(含飞行箱)1、全数字录音制作调音台,48+8推子框架,输入推子数≥32个,VCA或编组推子不少于8个,有独立的主输出推子,调音台控制面板和主机之间具有冗余备份的双连接。
2、整个系统启动/关闭无顺序,任何部件可独立复位。
配置不少于96个全通道处理能力的DSP板,应急状态下,调音台可处于48通道镜像工作状态。
DSP卡具有自动修复、热插拔功能并有冗余备份,主机为双电源供电。
三、广播级U段双接收无线话筒8套,具有电脑监控接口四、音频周边1、六通道无源话分4台2、12通道无源线分2台3、8通道无源DI盒1台4、单通道无源DI盒4台5、机柜电灯6个6、电源接口和分配单元4个7、机柜电源6个8、4通道数字电话耦合器1台9、专业音频PC放音设备(含专业音频接口卡)2台10、10U 专业机柜10个11、线材及接插件等安装辅助材料一批12、千兆网络交换机1台13、AKG K240S 监听耳机8只五、音箱系统1、专业级返听音箱5对2、广播级专业功放5台3、双通道31段均衡5台标段二:浙江广电集团LED显示屏购置需求书因事业发展需要,浙江广电集团电视制作中心计划购置国内外知名品牌LED显示屏一套。
该显示屏将用于浙江广电集团音乐厅、800平米高清演播厅、400 平米演播厅等场地,在主题晚会、综艺栏目、知识竞赛等各类电视节目中,用于播放VTR视频图像、再现现场实时拍摄画面、显示图片文字资料等。

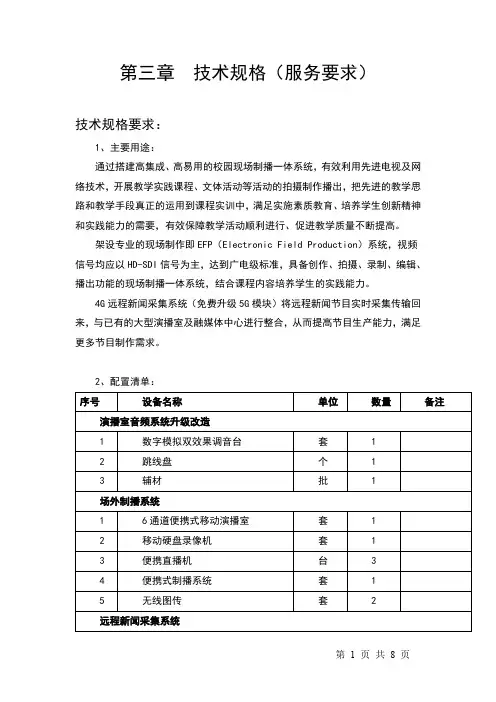

第三章技术规格(服务要求)技术规格要求:1、主要用途:通过搭建高集成、高易用的校园现场制播一体系统,有效利用先进电视及网络技术,开展教学实践课程、文体活动等活动的拍摄制作播出,把先进的教学思路和教学手段真正的运用到课程实训中,满足实施素质教育、培养学生创新精神和实践能力的需要,有效保障教学活动顺利进行、促进教学质量不断提高。
架设专业的现场制作即EFP(Electronic Field Production)系统,视频信号均应以HD-SDI信号为主,达到广电级标准,具备创作、拍摄、录制、编辑、播出功能的现场制播一体系统,结合课程内容培养学生的实践能力。
4G远程新闻采集系统(免费升级5G模块)将远程新闻节目实时采集传输回来,与已有的大型演播室及融媒体中心进行整合,从而提高节目生产能力,满足更多节目制作需求。
2、配置清单:3、详细技术要求:3.1、演播室音频系统升级改造3.1.1 数字模拟双效果调音台16路话筒输入,带有 48V幻象供电,每通道带有HPF24个线路输入 (24个单声道和 4个立体声)6个AUX发送 + 2个FX发送4 GROUP母线 + ST母线2 Matrix 输出1 个单声道输出录音棚级分布式A类“D-PRE”话放,内部配置复合晶体管倒相电路极具音乐韵味的 X-pressive EQ功能源于Yamaha久负盛名的VCM技术专业单旋钮压缩器,带有LED指示灯高级双重数字效果处理器:高级REV-X和Classic SPXStereo Hybrid Channels (立体声混合型通道)iPod/iPhone的数字式连接,用于音频播放与DSP控制MGP Editor可以通过iPod/iPhone详细控制和操作DSP设置3.1.2跳线盘48路长框B标准跳线板适用欧标BPO 316和美标MIL-P-642/2电话插头2行,各24个LF501插口插口由坚固的铝合金构成,镀镍,带“镍镀银”弹簧触点通过不锈钢栅格桁架提供可靠的连接3.1.3辅材音频线材及连接头等辅材3.2、场外制播系统3.2.1 6通道便携式移动演播室移动导播系统内含6通道数字切换台、17.3寸液晶监看屏幕、8通道的通话/Tally系统、内置HD字幕功能。
舞台音响灯光工程投标书范本尊敬的贵公司:非常感谢贵公司对我们舞台音响灯光工程的关注与支持。
根据贵公司所需,我们特别准备了以下舞台音响灯光工程投标书范本,请查阅。
一、投标人简介我公司是专业从事舞台音响灯光工程的企业,拥有多年的行业经验和技术实力,具备丰富的设备资源和工程管理经验。
在过去的项目中,我们成功完成了多项舞台音响灯光工程,取得了良好的口碑和业绩。
本次投标,我们将全力以赴,为贵公司提供优质的服务和解决方案。
二、项目背景贵公司计划新建一座多功能舞台,需要音响和灯光设备的安装和调试工作。
我们了解到贵公司对于音响灯光效果的要求较高,我们将通过合理的方案和精细的施工,确保项目的成功实施。
三、标的描述1.音响系统:a)供电系统:根据贵公司提供的舞台布局和功能要求,我们将进行详细的电源规划和布线设计,并确保供电系统的可靠性和安全性。
b)扩声系统:我们将使用先进的扩声设备,根据舞台的尺寸和声音传播的特点进行合理布置,以提供均衡、清晰的音质效果。
c)监听系统:根据贵公司的需求,我们将安装合适的监听设备,以方便演员和导演对舞台声音的实时掌控。
d)效果处理器:我们将根据舞台曲目和演出特点配置合适的效果处理器,以提供丰富多样的音效。
2.灯光系统:a)主舞台照明:我们将根据舞台布局和演出需求,设计灯光布置方案,并进行智能化的照明控制,以营造出独特的舞台氛围。
b)舞台辅助灯光:根据舞台的不同区域和特殊效果的需求,我们将安装适宜的辅助灯光设备,以增强整体视觉效果。
c)灯光控制系统:我们将安装先进的灯光控制设备,并进行合理的布线和编程,以确保对灯光效果的精准调控。
四、施工细则1.施工周期:我们将根据实际项目情况,合理安排施工周期,并确保按时完成工程。
2.施工人员:我公司将派遣一支经验丰富的施工队伍参与项目施工,保证施工质量和进度。
3.施工流程:我们将按照舞台音响灯光工程的施工规范和要求,进行系统集成、设备安装、调试和验收等工作。

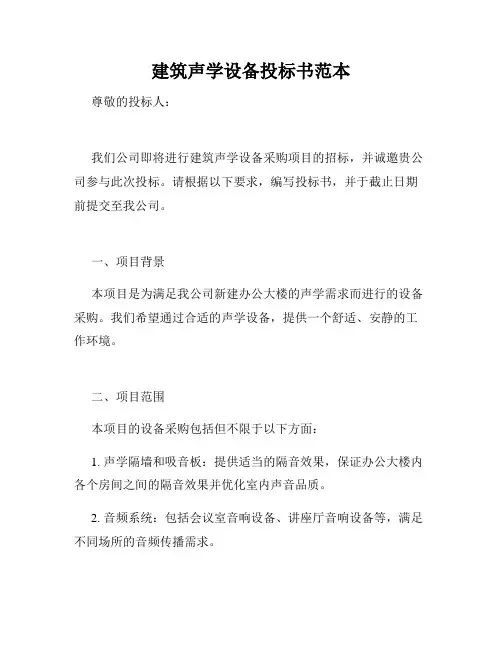

建筑声学设备投标书范本尊敬的投标人:我们公司即将进行建筑声学设备采购项目的招标,并诚邀贵公司参与此次投标。
请根据以下要求,编写投标书,并于截止日期前提交至我公司。
一、项目背景本项目是为满足我公司新建办公大楼的声学需求而进行的设备采购。
我们希望通过合适的声学设备,提供一个舒适、安静的工作环境。
二、项目范围本项目的设备采购包括但不限于以下方面:1. 声学隔墙和吸音板:提供适当的隔音效果,保证办公大楼内各个房间之间的隔音效果并优化室内声音品质。
2. 音频系统:包括会议室音响设备、讲座厅音响设备等,满足不同场所的音频传播需求。
3. 噪音控制设备:提供有效的噪音控制措施,减少外部噪音对工作环境的干扰。
4. 环境音监测设备:能够及时准确地监测工作环境中的环境音,并提供合适的报警机制。
三、投标要求1. 技术说明:请详细描述贵公司的声学设备解决方案,包括所提供的产品型号、技术参数、声学效果等相关信息,确保质量和性能满足项目的要求。
2. 报价说明:请提供贵公司的报价,并详细列明每个设备的价格、数量以及总价,以便我公司进行评估和比较。
3. 项目计划:请提供贵公司的项目进度计划,包括设备交付时间、安装进度以及验收时间等,确保项目能按时完成。
4. 技术支持与售后服务:请描述贵公司在项目实施期间和售后服务中能够提供的支持和服务内容,包括设备维护保养、故障排除等,确保项目的可持续运行。
5. 公司资质:请提供贵公司的相关资质证明文件、项目经验以及合作伙伴推荐信等,以证明贵公司具备承担此项工程的能力和经验。
四、投标书标准格式1. 封面:请在封面上注明“建筑声学设备投标书”字样,并标明贵公司的名称、项目名称、投标日期等信息。
2. 目录:罗列投标书的各个部分内容,并注明页码,方便阅读和查找。
3. 公司简介:简要介绍贵公司的背景、规模、资质、技术实力以及相关项目经验等,突出贵公司在声学设备领域的专业优势。
4. 设备解决方案:详细描述贵公司的声学设备解决方案,包括技术说明、产品型号、技术参数等,并说明与我公司项目需求的匹配程度。
货物类采购需求(公开招标)一、采购需求概况采购人:(单位公章)、以下需求在采购项目正式开始前可供参考,最终以采购文件内容为准。
、根据政府采购法律法规、部门规章及《财政部关于进一步加强政府采购需求和履约验收管理的指导意见》有关规定,采购人建立政府采购内部管理制度,负责组织确定本单位采购项目的采购需求。
采购需求应当厉行节约、科学合理,符合国家法律法规规定,执行国家相关标准、行业标准、地方标准等标准规范,通过制定采购需求标准、预留采购份额、价格评审优惠、优先(强制)采购等措施,实现节约能源、保护环境、扶持不发达地区和少数民族地区、促进中小企业发展等政府采购政策要求。
不得以不合理的条件对供应商实行差别待遇或者歧视待遇。
除因技术复杂或者性质特殊,不能确定详细规格或者具体要求外,采购需求应当完整、明确。
、请采购人按本需求格式及要求逐项填写,供应商提出的询问、质疑,属于采购需求部分的,由采购人负责答复。
、所有红色字体提醒部分在标前公示阶段不得删除。
序号项目名称安徽省宁国市广播电视台全媒体演播室灯光设备及声学系统采购项目项目预算人民币. 元项目概况、介绍演播室系统建设主要包括:演播室声学装修及演播室灯光系统部分。
演播室系统要求统一设计,美观大方、配置科学、布局合理,系统要求从拍摄到录制、播出全程高清格式,兼容标清制作、播出,且节目录制按照准直播流程,系统的整体技术指标必须达到国家广播电视技术指标。
本次采购项目包含货物的供应、运输、安装、调试等内容项目联系人采购单位项目联系人姓名:夏主任联系方式(固话):采购单位地址:宣城市宁国市南后巷号采购方式公开招标项目是否分包及分包预算是()否(√)供应商资格要求一、法定资格条件:具备《政府采购法》第二十二条第一款规定的条件,具体如下:(一)具有独立承担民事责任的能力;(二)具有良好的商业信誉和健全的财务会计制度;(三)具有履行合同所必需的设备和专业技术能力;(四)有依法缴纳税收和社会保障资金的良好记录;(五)参加政府采购活动前三年内,在经营活动中没有重大违法记录;(六)法律、行政法规规定的其他条件。
丹阳市广播电视台高清演播室音视频系统建设项目采购项目内容及需求一、工程概述丹阳市广播电视台平米新闻高清演播室、平米虚拟高清演播室主要用于本台新闻、专题类节目的出镜需求(新闻采用男女坐播,专题出镜采用站播形式),满足新闻频道的高标清同播。
本次招标主要是高清化升级改造两演播室摄像系统、监视系统、虚拟系统、调度系统视等设备设施。
二、总体技术要求主要设备方面要求必须选用电视转播领域国际知名品牌,选型应合理,集成度高。
系统方面:一是统一信号格式的原则,所有参与制作的信号采用高清HD-SDI 格式制作。
二是使用方便的原则,在实际使用中各工位使用和维护等方便快捷。
★成交供应商须提供全新的、未经使用的,符合国际先进标准或中华人民共和国国家质量标准及相关行业先进标准的产品。
必须保证所提供产品的相应软件为最新正式版本,且都具有在中国境内的正式合法使用权。
在投标书所提供的图纸资料和系统设计技术要求中未明确说明,但可以推断是整个系统安装和运行时不可缺少的或必需的一切设备和工作,投标商必须在投标书中列出文字说明并计入总价,非必须的选配件必须另列报价,但不计入报价总价。
投标商投标文件中须分别列明系统设备安装调试、中标人技术人员培训等项费用,项目单位可按实际需求调整。
投标商中标后必须及时提供有关系统设计方案、设备配置方案、系统连接图等,还需提供设备材料的合格证和规格技术说明书、用户手册等资料。
根据技术要求提交系统安装、调试、人员培训等系统集成进度计划,由双方协商留出审定方案所需的客观时间,待招标人修改确认后方可定货和安装。
报价方制定技术方案时须遵循国家标准与广电总局行业标准,并要根据需要调整方案,国内没有标准的参照相应国际标准、ITU-T有关技术标准与建议。
三、项目要求、项目为交钥匙工程,各投标商所提供的主要设备必须有生产厂家授权,主要进口设备具有总代理的质保书,各投标商必须根据本招标文件所提供的系统设计技术要求进行深化设计,投标方案必须满足本招标文件所涉及的内容,包括系统方案设计、设备空间所占用的机柜总U数、设备布局图、系统集成、在项目整体集成中应尽的责任、人员培训及售后服务等。
综合性大型演播厅音频系统设计方案一、引言综合性大型演播厅是一个集演出、演播、录制等多种功能于一体的场所,其音频系统的设计对于保障演播效果和用户体验至关重要。
本文将基于这一目标,提出一套综合性大型演播厅音频系统设计方案。
二、需求分析在设计综合性大型演播厅音频系统之前,我们首先需要进行需求分析,明确系统所需要满足的功能和要求。
1. 音质要求:综合性大型演播厅音频系统的主要目标是提供高质量的音质,使演播内容在观众和听众中传递得清晰、真实而流畅。
因此,系统需要支持高保真音频传输,减少失真和噪音,并能够调节音质以适应不同类型的演播需求。
2. 多种输入源:演播厅的使用需求多样化,需要支持多种类型的音频输入源,包括麦克风、乐器、播放器等。
因此,设计的音频系统需要提供足够的输入通道,并具备灵活的接口和连接方式。
3. 空间声场控制:为了提升演播效果,音频系统需要具备能够对声场进行控制和调节的功能。
这可以通过配置合适的扬声器布局、使用数字信号处理器(DSP)等方式实现,以创造出质感丰富、立体感强的音效。
4. 互动性需求:为了增加观众和演播者之间的互动,音频系统需要支持实时监控和回馈,以便演播者及时调整音频表现并与观众进行互动。
三、系统设计方案基于以上需求分析,我们提出以下综合性大型演播厅音频系统设计方案。
1. 信号传输与处理:音频信号传输采用数字传输方式,以保证音质的高保真性和稳定性。
采用高质量的数字音频接口,如AES/EBU或Dante,来连接各个设备并传输音频信号。
2. 输入通道与控制:音频系统提供足够数量的输入通道,以满足多种音频源的需求。
每个输入通道应配备独立的音频预处理器和调音台,以便对音频信号进行均衡、增益控制、动态处理等操作。
调音台应具备直观易用的界面,方便演播者进行实时调整和控制。
3. 扬声器布局与声场控制:根据演播厅的布置和空间特点,设计合理的扬声器布局,以实现全方位、立体感强的声场效果。
同时,使用数字信号处理器(DSP)来进行声场控制和调节,以均衡频率响应、减少回音和混响,并进行环境适应性调整。
投标文件(合同编号: )第1卷技术文件投标人:法定代表:委托代理人:编制日期:XX剧场扩声系统工程招标文件《技术要求书》XXXXX剧场扩声系统设计包括:观众厅主扩声部分、舞台返送和效果声扬声器系统部分;一、功能要求:剧场设计为多功能的剧场。
能够满足大型会议的扩声需要和大型综艺演出、戏剧(含话剧)、地方戏曲演出等使用功能,可以兼用放映电影、投影等。
二、设计依据本工程建筑方案由XX建筑设计研究院设计,提供相应的建筑图纸见附图。
基本数据如下:观众座席数:600座。
设计院提供的观众厅混响时间如下:频率63 125 250 500 1000 2000 4000 HzT60 0.9~1.6秒三、扩声系统工程应满足的国家标准和工程规范●GB50371-2006《厅堂扩声系统设计规范》●GYJ 25-86 《厅堂扩声系统声学特性指标》●GB/T 14197-93 《声系统设备互连的优选配接值》●GB 50198 《民用闭路监视电视系统工程技术规范》●GY/T 106 《有线电视系统技术规范》●GY/T 121 《有线电视系统测量方法》●GBJ 79 《工业企业通讯接地设计规范》四、扩声系统的特性指标剧场扩声系统应采用2声道以上的立体声扩声(还音)系统,应达到和超过《厅堂扩声特征声学特性指标》(原广电部GYJ25-86)语言和音乐兼用的扩声系统一级要求。
即:1.最大声压级:(静态平均值)250~4000Hz时,≥98dB。
2.传输频率特性:100~6300Hz时,以250~4000Hz为基准0dB,+4~-8dB,且在250~4000Hz内,+4~-6dB4.声场不均匀度:250~4000Hz内,≤6dB5.系统暗噪声:应当≤NC-25。
但是,室内声环境对电声系统暗噪声的测量影响很大,在此仅供参考。
以人耳判断听取不到的系统产生的噪声为准。
五、扩声部分基本配置要求1.扬声器:主扬声器的品牌和型号可根据使用要求自行选定,但必须满足各项技术要求。
浙江广播电视集团
制作楼演播室音频系统技术需求书
浙江广播电视集团制作楼演播室音频系统集成标段包含90平米、100平米新闻演播室、虚拟演播室音频系统集成和250平米演播室补缺设备及系统集成。
( 一) 总体要求
90平米、100平米新闻演播室和虚拟演播室要求能够完成标准清晰度数字电视信号的直播或高清晰度数字电视信号的录制和双向互动节目的音频信号交换, 实现电视立体声与单声道节目声音信号的兼容, 满足演播室内新闻播报、评论访谈以及情景剧表演的电视同期录音制作要求。
在满足招标方技术要求前提下, 投标方能够提出更加合理、先进的系统方案, 在不影响系统功能和质量时, 能够有一定的偏差。
( 二) 相关标准
演播室音频系统应该符合以下相关标准和要求:
GY/T 193- 数字音频系统同步,
GY/T 192- 数字音频设备的满度电平,
GY/T 187- 多通路音频数字串行接口,
GY/T 158- 演播室数字音频信号接口,
GY/T 156- 演播室数字音频参数,
GY/T 152- 电视中心制作系统运行维护规程。
与系统工程相关的行业标准、国家标准或国际标准。
新闻和虚拟电视演播室数字音频系统的通道信噪比要求大于90dB, 模拟音频通道信噪比要求大于80dB。
( 三) 主要项目内容
一、新闻演播室( 90和100平米) 音频系统设备集成
1) 广播级的电视直播制作型数字调音台, 各1台。
a. 控制台面部分: 调音台控制面板的推子数量至少为12+4。
具有12个通道控制推子, 以每4个或2个推子为一组的热插拔式模块; 具有4个推子的编组输出信号控制。
每个通道控制推子能够A、B 两层翻页设定, ( 或物理推子满足系统要求的数量) , 推子长度大于等于100 MM, 多个自定义参数设定旋钮( 可选四段EQ、LIMIT、GATE、COMP、DELAY, AUX) , 具有哑音和预听开关, 信号的N-1功能, 推子旁设有通道信号电平LED显示表, 信号源名称显示窗口。
具有独立的耳机监听, 主监听和其它讯号源选择监听及独立的电平调整。
b. 数字处理机箱和显示部分: 独立的音频输入、输出数字信号处理DSP机箱, 以数据控制电缆( 兆级传输码流) 联接调音台控制台面, 能够经过外接计算机对调音台机箱运行的操作进行控制和电平显示。
外接计算机选用Windows XP操作系统软件, 配置多台17英吋LCD监视器或台面监视器: 1.显示调音台的系统信息及对应推子操作状态, 2. 显示定义的按键, 信号路由, 监听热键。
3.
显示调音台的输入、输出通道信号电平。
数字电平显示为-60至0 dBFS, 模拟电平显示为-20至+3VU。
至少具有8对GPI/GPO控制接口, 并具有Audio Follow Video 功能。
具有通道和台面的场景记忆功能。
音频系统以48KHz采样频率为基准, 自动适应外、内同步转换。
机箱设置双交流电供电插口并配置双电源。
c.音频信号输入/输出部分: 话筒输入为8路, 含48伏供电, 4路一个插拔模块; 模拟线路输入为8路单声道(可设定为立体声); 16个AES/EBU(立体声) 输入, ( 接入制作楼调度矩阵EXT的6个AES 信号) , 自动兼容输入44.1KHz采样频率转换, 8个一组插拔模块, 调音台能够把立体声的AES/EBU分开为独立的左、右声道调校处理。
模拟线路输出为8路单声道接口(可设定为立体声); 数字输出为8个AES/EBU(立体声)接口。
2) 直播应急音频信号混音器, 各1台。
19英吋安装式1RU模拟混音放大器( 参考型号M742) , 4个话筒/线路输入, 4个线路输入; 2路单声道主输出, 2路监听输出, 2路输出电平指示和压限, 1KHz测试音。
3) 无线话筒收发系统, 各6套。
( 甲方设备, 乙方集成)
4) 有线话筒部分, 各8只。
2个心型口播室桌面话筒Schoeps CCM 4Ug , 含2个B5D防风罩及TCg桌面底座;
4个小型胸佩电容话筒SANKEN COS-11, 另配2个双话筒领夹;
2个桌面话筒CROWN PCC160 。
5) 放音设备, 各2台。
1台专业CD播放机, AES-3数字输出, XLR-3模拟L/R输出。
1台DVD播放机Pioneer, 兼容CD/VCD/MP3, 配置读碟菜单信息显示器, ( 不小于9英吋的LCD显示器) 。
6) 声音处理效果器, 各1台。
1台数字音频效果器, AES-3数字和XLR-3模拟输入和输出。
7) 接口与分配设备, 各一批。
2个立体声非平衡RCA/平衡XLR-3双向转换器。
1台数字热线电话耦合器, 数字AES-3和模拟XLR-3输入和输出。
1台1立体声输入, 6立体声输出的模拟音频分配器。
2台2输入8输出AES/EBU数字音频分配器。
1个2选1数字音频信号AES/EBU无缝切换开关盒,
1个有源DI盒KT DN-100,
2台立体声48KHz模转数、数转模音频转换器( 参考型号LUCID ADA1000) 。
至少12个数字音频BNC/75转XLR/110转换器。
至少6个数字音频XLR/110转非平衡BNC/75转换器。
8) 立体声监听设备, 各6套。
6个广播级著名进口品牌监听音箱( 参考型号Dynaudio BM-5) , 用于导播室屏墙、调音台模拟信号监听和演播室内返送。
3台1RU立体声功放( 参考型号CROWN D75A) 。
1对数字AES-3输入小型有源监听音箱( 参考型号Fostex 6301D) 。
用于调音台数字音频信号监听和系统的数字音频信号选择监听。
2台立体声监听表桥Wohler AMP1A-VTR2, 二选一4组,4通道电平表, 用于VTR放机和录机的选择监听。
9) 数字音频同步信号发生器, 1台。
1台48KHz数字音频同步信号发生器( 参考型号LUCID
SSG-192) 。
90平米和100平米电视演播室数字调音台、数字音分共用同一基准同步信号。
上述设备中未注明型号的均应选用进口著名品牌。
10) 安装材料与安装要求
a.音频系统的数字调音台主机安装在视频设备隔离区, 机柜和UPS电源由视频系统集成商统一提供。
定做调音台的控制台面机架, 周边设备19"机柜带电源接线板。
b.演播室内话筒线缆选用四芯对绞编织屏蔽线, 控制室机箱接口话筒线缆、模拟音频连接电缆、数字音频连接电缆均采用进口品牌, 音箱线采用上海华敏或进口品牌, 机柜电源连接采用三芯护套线。
c.音频接插件XLR-3采用黑体外壳、镀金插针的卡侬头, 数字音频接口转换器XLR-3/BNC( 110Ω/75Ω) , 数量、质量符合视音频系统的设计要求和实际使用的需要量。
d.音频信号跳线架选用2U高度2x24孔位、焊接型数字音频跳线盘, 数字音频跳线。
调音台8路话筒输入XLR-3F插座盒。
演播室内音频信号接口箱, 送演播室监听/通话信号切换控制盒。
二、虚拟电视演播室音频系统设备集成
1) 广播级的电视直播制作型数字调音台, 1台。
a. 控制台面部分: 调音台控制面板的推子数量至少为12+4。
具有12个通道控制推子, 以每4个或2个推子为一组的热插拔式模块; 具有4个推子的编组输出信号控制。
每个通道控制推子能够A、B 两层翻页设定, ( 或物理推子满足系统要求的数量) , 推子长度大于等于100 MM, 多个自定义参数设定旋钮( 可选四段EQ、LIMIT、GATE、COMP、DELAY, AUX) , 具有哑音和预听开关, 信号的N-1功能, 推子旁设有通道信号电平LED显示表, 信号源名称显示窗口。
具有独立的耳机监听, 主监听和其它讯号源选择监听及独立的电平调整。
b. 数字处理机箱和显示部分: 独立的音频输入、输出数字信号处理DSP机箱, 以数据控制电缆( 兆级传输码流) 联接调音台控制台面, 能够经过外接计算机对调音台机箱运行的操作进行控制和电平显示。
外接计算机选用Windows XP操作系统软件, 配置多台17英吋LCD监视器或台面监视器: 1.显示调音台的系统信息及对应推子操作状态, 2. 显示定义的按键, 信号路由, 监听热键。
3. 显示调音台的输入、输出通道信号电平。
数字电平显示为-60至0 dBFS, 模拟电平显示为-20至+3VU。
至少具有8对GPI/GPO控制。
