各种防锈油简介

几种工业用防锈剂选用概述防锈剂可分为工序间与工序后的防锈剂，工序间的称为防锈剂工序后的称为防锈封闭剂（也可称封闭剂）。

在机械加工过程中，每一道工序都影响着产品的最终质量。

而清洗和防锈则是影响产品的后序加工、表面状况及产品质量的两道非常重要的工序。

清洗一般是用于工件的淬火、回火及磨削、切削之后，对工件表面的油渍、手汗和机械杂质进行去除，为下一道工序作好表面的处理工作。

清洗剂选用不当，会造成污物清除不彻底，影响产品的后序加工。

天津英特公司所生产的清洗剂具有去污力强、不起泡且有较好的防锈作用等优点，非常适合工件在热处理和机械加工中使用。

防锈工序一般分为工序间防锈和产品的封存防锈。

工序间的防锈要使得零件在后序的加工过程中没有锈蚀，且表面的防锈油膜要容易清洗；封存防锈则直接影响着产品的外观、存放时间。

天津英特公司在综合了众多厂家在使用过程中的不同要求，精心研制了适合于不同的材质、不同的防锈工艺的防锈系列产品。

英特公司今后将进一步以客户为关注焦点，致力于研究、开发、生产和销售个性化、高品质的清洗、防锈系列产品。

同时，将一如既往的提供专业化、全程式的售前、售中、售后服务。

================================在金属表面形成一层薄膜，防止金属锈蚀的化学品。

所谓锈是由于氧和水作用在金属表面生成氧化物和氢氧化物的混合物，铁锈是红色的，铜锈是绿色的，而铝和锌的锈称白锈。

机械在运行和贮存中很难不与空气中的氧、湿气或其它腐蚀性介质接触，这些物质在金属表面将发生电化学腐蚀而生锈，要防止锈蚀就得阻止以上物质与金属接触。

其它相关产品RT-9411水溶防锈剂RT- 941 系列防锈剂（水溶、油溶、硬膜、脱水、薄层、软膜、水基）本产品以荣获国家发明奖的防锈添加剂，代替传统的防锈添加剂，并将油溶组份改性为水溶的新型防锈剂。

应用范围：本品适用于机械制造和维修过程中黑色金属、有色金属的工序间防锈，半成品防锈和成品防锈。

水性防锈剂可行性研究报告防锈剂是金属加工及金属表面处理行业中必不可少的重要产品之一。

水性防锈剂是一种水基防锈溶液，具有使用方便、成本低廉等优点，广泛用于替代防锈油对钢、铁、铝等金属材料进行保护。

水性防锈剂的特点有以下根据防锈期要求的不同，和水按一定比混合使用，防锈期限可达到几天至几月，如果有一定外包装条件，防锈时间可达一年以上，因而可用于金属制品的中短期防锈，市场广阔，具有发展前景。

一、市场调查及研发可行性通过网络搜索引擎对水性防锈剂进行了搜索，从现有信息来看，国内制造和销售水性防锈剂的厂家超过10家，具体见表1所示。

可见，金属水性防锈剂具有较大市场，涉足这一领域的厂家已经较多，说明该项目得到较多厂家的认同，我公司应该积极进军这一领域，抢占市场。

从厂家发布的信息来看，现有水性防锈剂一般具有以下特征：（1）溶液的pH值接近中性，但以偏碱性为多；（2）溶液外观透明或呈浅色；（3）不污染工件，后续工序可不清洗。

目前对各公司产品的价格信息掌握不多，其中惠州三邦化工有限公司的销售价格为25元/公升，以这个价格推算，成本应该控制在8～12元/公升以内。

二、水性防锈剂简介2.1类型和基本性能要求目前有四种水基防锈材料，如下所示：（1）RB型，具有薄油膜的水稀释型液体，作为工序间防锈用；（2）RH型，具有蜡至脂状膜的水稀释型液体，作为库房内成品防锈；（3）RP型，具有可剥性膜的溶剂或水稀释型液体，作为防止薄铝板或不锈钢板碰伤；（4）RM性，具有蜡至干膜的溶剂或水稀释型液体，用于保护汽车车身上漆面保护。

水基防锈剂用于钢铁等金属制品的暂时性防锈要求，为达到实用功能要求，其应该具备的特性有以下几点：（1）涂覆后能润湿整个金属表面；（2）涂覆干燥成膜后，膜中除了含有缓蚀剂外，还应该有载体成膜材料；（3）干燥后的膜，应该具备一定的抗水浸沥能力，能通过湿热和盐雾试验。

2.2水性防锈剂的基本成分水性防锈剂主要由以下成分组成：（1）缓蚀剂（2）成膜剂（3）表面活性剂（4）水（5）助剂三、开发计划开发工作将充分考虑下列事项：（1）查阅更多资料，掌握充足的信息资源，做到心中有数；（2）选定开发方向，明确应用目标；（3）进行更多的市场调查，对成本进行估计和控制；（4）对所需原料和设备进行调查，在人力和物力上准备充分，构造实验条件；（5）对项目开发的风险和收益进行评估。

产品简介
长城牌R5231防锈油是以深度精制矿物油为基础油，加入多种复合添加剂调合而成,适用于黑色金属材料及其制品在海洋运输或长期存放过程中的封存防锈。

本产品又名201防锈油
产品符合以下规格：
Q/SH 303 004-2006
产品特点:
1.优异的抗湿热性和抗盐雾性，可作为黑色金属制品的长期封存防锈和海运防锈
2.一定的人汗置换性能，能将金属表面残存的汗液置换除去
3.油膜具有自动修复性能
产品应用
1.适用于黑色金属材料及其制品在海洋运输或长期存放过程中的封存防锈，如五金工具、机件、标准件等产品的封存防锈
2.用煤油等溶剂稀释后,可用于短期防锈或工序间防锈，但使用前必须搅拌均匀
产品典型数据:
项目
R5312防锈油
粘度等级
10
20
30
运动粘度（50℃），mm2/s
10.20
20.55
30.30
闪点(开口)，℃
168
175
182
水溶性酸及碱
无
无
无
腐蚀试验(T3铜片，100℃，3小时)
合格
合格
合格
湿热试验(10#钢片，49℃±1℃，A级)，小时
216
216
216
注意事项
1.使用前应对金属零部件进行除锈、清洗、干燥等工序。

2.勿用手直接接触已涂油的金属部件。

3.加热使用时，油温不得超过70℃。

YUSHIRONONRUSTER P307防锈油简介P307水置换型防锈油适用于钢、铸铁的中长期防锈工艺。

产品具有优良的防锈性和水置换性，能迅速去除附着在工件表面的微量水分并在工件表面形成均匀透明的软质防锈膜，从而有效防止锈蚀的发生，此外，P307防锈油还具有良好的脱脂性能。

特别适用于轴承、电子部品等精密部件的室内中长期保管，可防止极微小锈蚀的发生。

特长1、防锈油优异，可防止极微小锈蚀的发生，不会发生油烧。

2、水置换型优越，可迅速去除工件表面的微量水分。

3、成膜均匀、透明成膜厚度小，可降低单位面积使用量，脱脂性能好。

典型数据浓缩液外观----------深红褐色液体密度20O C g/cm3 -----------0.866 粘度40O C mm2/s----- 4.7 闪点（闭口）O C ---------45盐雾试验SPCC片35±2O C----------------------48hrs湿热试验SPCC片49±1O C--------------------960hrs室内防锈期---------------------------------------------6个月*上述数据并不代表产品的质量指标，质量指标请参照产品检验标准。

使用方法室内储存：选择阴凉、通风、干燥的场所，防止雨淋和日光暴晒，防止水分和杂质混入。

保质期限0-40 O C条件下保质期为2年安全健康请阅读我公司发布的MSDS注意事项1、储存过程中及使用过程中都应防止水分的混入否则会导致防锈性下降2、低温情况下长时间存放可能会有部分沉淀，但不影响产品质量，请混合均匀后使用3、使用现场附近避免明火4、避免长时间与皮肤直接接触，建议佩带劳保用品5、避免与其他公司的油品混合使用，如有疑问请咨询本公司包装规格200L钢桶净重150kg或20L小塑料桶净重15kg。

钣金常用表面处理技术介绍1. 磷酸盐皮膜处理也称为磷化处理1.1 磷酸盐皮膜机理2H3PO4+M→M(H2PO4)+H23M(H2PO4)2→4H3PO4+M3(PO4)2M(H2PO4)2→MHPO4+H3PO4生成的M3(H2PO4)2和MHPO4为磷酸盐膜的主要成分1.2 磷酸盐皮膜的性质和用途(1) 耐蚀性在大气条件下很稳定﹐在有机油类﹐苯﹐甲苯及各种气体燃料中有很好的耐蚀性。

但磷酸盐皮膜不耐酸﹐碱﹐氨﹐海水及水蒸气等。

磷酸盐膜经过封闭处理后能大大提高其耐蚀性。

磷酸盐皮膜的耐蚀性高于发蓝膜。

(2) 吸附性磷酸盐膜具有多孔构﹐有很好的吸附性﹐因此常用作油漆的底层和吸附润滑油后作为减摩层和润滑层。

(3) 电绝缘性磷酸盐膜是高电阻膜层﹐有很好的电绝缘性﹐击穿电压为240~250V, 涂绝缘漆后可耐1000~1200V,又由于磷酸盐膜不影响透磁性﹐因此常用作电磁装置的硅钢片。

(4) 不粘附熔融金属的特性此特性用于在热浸锌﹑锡铅合金时保护不需要浸涂部分。

在浇铸减摩合金和电机铸铝转子时﹐将钢膜作磷酸盐处理﹐以防粘附。

1.3 邻酸盐膜成膜机理和构成1.4 分类钢铁用化成处理剂铝用化成处理剂锌用化成处理剂不锈钢用化成处理剂铜用化成处理剂镁用化成处理剂其它化成处理剂涂装打底用的化成处理剂塑性加工用化成处理剂防锈用化成处理剂耐磨用化成处理剂绝缘用化成处理剂塑料迭片用化成处理剂涂装打底用皮膜特点﹕致密﹐均匀﹐薄得适当结晶粗大会吸入涂料而减少光泽﹔不均匀会降低涂装后的耐蚀性﹔由于磷酸盐膜很硬很脆﹐皮膜过厚的话﹐涂装后遭到弯曲或冲击等外力时﹐即使别无缺陷﹐也可能脱落。

防锈用皮膜特点﹕致密﹐均匀﹐厚度越厚越好﹐孔隙率越低越好。

表 1.1 美军规格MIL-C-16173C要求的磷酸盐皮膜的防锈性1.5 磷酸盐皮膜构成﹕1.6 磷酸盐化成工艺过程及监控脱脂→水洗→(除锈)→表面调整→化成→水洗→封闭处理或烤漆化成工序的监控参数﹕游离酸度﹐全酸度﹐杂质含量。

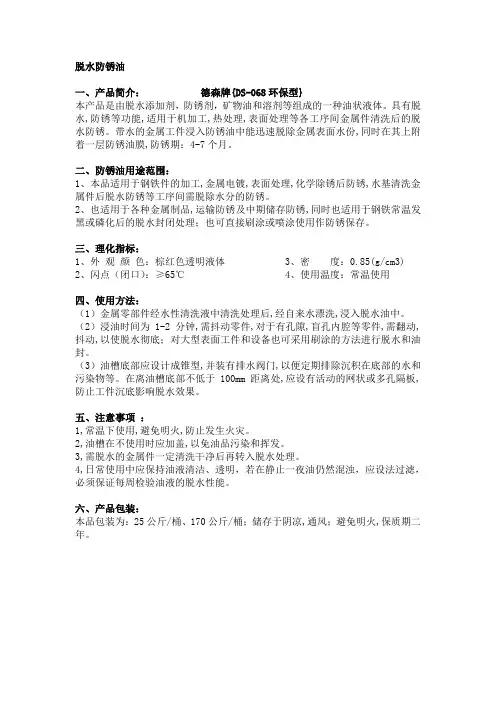

脱水防锈油一、产品简介：德森牌{DS-068环保型}本产品是由脱水添加剂，防锈剂，矿物油和溶剂等组成的一种油状液体。

具有脱水,防锈等功能,适用于机加工,热处理,表面处理等各工序间金属件清洗后的脱水防锈。

带水的金属工件浸入防锈油中能迅速脱除金属表面水份,同时在其上附着一层防锈油膜,防锈期：4-7个月。

二、防锈油用途范围：1、本品适用于钢铁件的加工,金属电镀,表面处理,化学除锈后防锈,水基清洗金属件后脱水防锈等工序间需脱除水分的防锈。

2、也适用于各种金属制品,运输防锈及中期储存防锈,同时也适用于钢铁常温发黑或磷化后的脱水封闭处理；也可直接刷涂或喷涂使用作防锈保存。

三、理化指标：1、外观颜色：棕红色透明液体 3、密度：0.85(g/cm3)2、闪点（闭口）：≥65℃ 4、使用温度：常温使用四、使用方法：（1）金属零部件经水性清洗液中清洗处理后,经自来水漂洗,浸入脱水油中。

（2）浸油时间为1-2分钟,需抖动零件,对于有孔隙,盲孔内腔等零件,需翻动,抖动,以使脱水彻底；对大型表面工件和设备也可采用刷涂的方法进行脱水和油封。

（3）油槽底部应设计成锥型,并装有排水阀门,以便定期排除沉积在底部的水和污染物等。

在离油槽底部不低于100mm距离处,应设有活动的网状或多孔隔板,防止工件沉底影响脱水效果。

五、注意事项：1,常温下使用,避免明火,防止发生火灾。

2,油槽在不使用时应加盖,以免油品污染和挥发。

3,需脱水的金属件一定清洗干净后再转入脱水处理。

4,日常使用中应保持油液清洁、透明，若在静止一夜油仍然混浊，应设法过滤，必须保证每周检验油液的脱水性能。

六、产品包装：本品包装为：25公斤/桶、170公斤/桶；储存于阴凉,通风；避免明火,保质期二年。

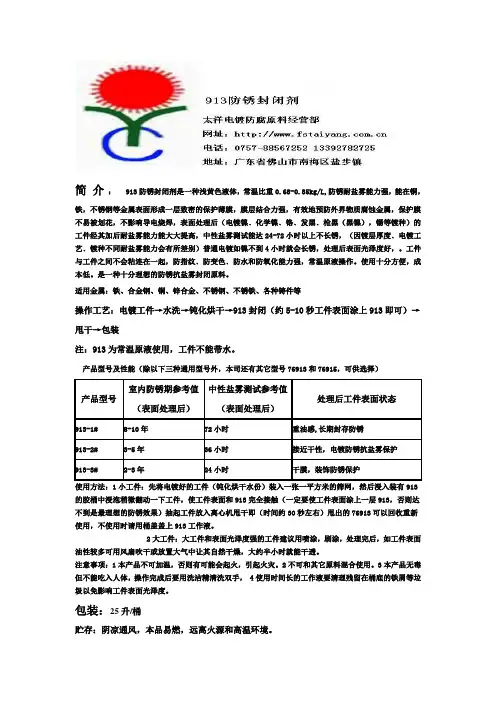

简介： 913防锈封闭剂是一种浅黄色液体，常温比重0.68-0.85kg/L,防锈耐盐雾能力强，能在铜，铁，不锈钢等金属表面形成一层致密的保护薄膜，膜层结合力强，有效地预防外界物质腐蚀金属，保护膜不易被划花，不影响导电烧焊，表面处理后（电镀镍﹑化学镍﹑铬﹑发黑﹑枪黑（黑镍），锡等镀种）的工件经其加后耐盐雾能力能大大提高，中性盐雾测试能达24-72小时以上不长锈，（因镀层厚度﹑电镀工艺﹑镀种不同耐盐雾能力会有所差别）普通电镀如镍不到4小时就会长锈，处理后表面光泽度好，。

工件与工件之间不会粘连在一起，防指纹﹑防变色﹑防水和防氧化能力强，常温原液操作。

使用十分方便，成本低。

是一种十分理想的防锈抗盐雾封闭原料。

适用金属：铁、合金钢、铜、锌合金、不锈钢、不锈铁、各种铸件等操作工艺：电镀工件→水洗→钝化烘干→913封闭（约5-10秒工件表面涂上913即可）→甩干→包装注：913为常温原液使用，工件不能带水。

产品型号及性能（除以下三种通用型号外，本司还有其它型号76913和76915，可供选择）产品型号室内防锈期参考值（表面处理后）中性盐雾测试参考值（表面处理后）处理后工件表面状态913-1# 8-10年72小时重油感,长期封存防锈913-2# 3-5年36小时接近干性，电镀防锈抗盐雾保护913-3# 2-3年24小时干膜，装饰防锈保护使用方法：1小工件：先将电镀好的工件（钝化烘干水份）装入一张一平方米的筛网，然后浸入装有913的胶桶中浸泡稍微翻动一下工件，使工件表面和913完全接触（一定要使工件表面涂上一层913，否则达不到是最理想的防锈效果）抽起工件放入离心机甩干即（时间约30秒左右）甩出的76913可以回收重新使用，不使用时请用桶盖盖上913工作液。

2大工件：大工件和表面光泽度强的工件建议用喷涂，刷涂，处理完后，如工件表面油性较多可用风扇吹干或放置大气中让其自然干燥，大约半小时就能干透。

注意事项：1本产品不可加温，否则有可能会起火，引起火灾。

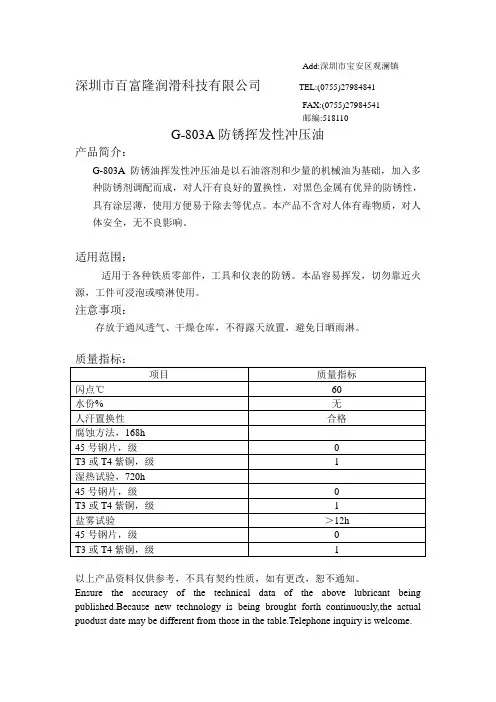

Add:深圳市宝安区观澜镇
深圳市百富隆润滑科技有限公司TEL:(0755)27984841
FAX:(0755)27984541
邮编:518110
G-803A防锈挥发性冲压油
产品简介：
G-803A防锈油挥发性冲压油是以石油溶剂和少量的机械油为基础，加入多种防锈剂调配而成，对人汗有良好的置换性，对黑色金属有优异的防锈性，具有涂层薄，使用方便易于除去等优点。

本产品不含对人体有毒物质，对人体安全，无不良影响。

适用范围：
适用于各种铁质零部件，工具和仪表的防锈。

本品容易挥发，切勿靠近火源，工件可浸泡或喷淋使用。

注意事项：
存放于通风透气、干燥仓库，不得露天放置，避免日晒雨淋。

以上产品资料仅供参考，不具有契约性质，如有更改，恕不通知。

Ensure the accuracy of the technical data of the above lubricant being published.Because new technology is being brought forth continuously,the actual puodust date may be different from those in the table.Telephone inquiry is welcome.。
