分户热计量安装规范(技术规范)

集中供暖住宅分户热计量管道及散热器安装本工艺标准适用于民用住宅建筑热水温度不超过70℃、工作压力不大于0.6MPa的采暖管道安装工程。

第一节材料要求12.1.1暖供回干管管材应根据设计要求选用，一般采用热镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。

12.1.2敷设于地面层内管材应根据设计要求选用，一般采用交联铝塑复合管（XPAP）管、无规共聚聚丙烯（PP-R）管、聚丁烯管（PB）管、交联聚乙烯（PE-X）管，管材和管件的颜色应一致，色泽均匀，无分解变色，管材的内外表面应光滑、清洁，不允许有分层、真孔、裂纹、气泡、起皮、皱纹和夹杂等现象。

12.1.3供暖系统的散热器采用柱翼辐射对流内腔无砂铸铁散热器。

12.1.4供暖系统的流量计、水过滤器、调节阀、平衡阀、压力表、温度计主要组件的规格型号应符合设计要求，配件齐全，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。

12.1.5户用热量表箱体的规格类型应符合设计要求，箱体表面平整方正、光洁。

金属箱体无锈蚀，划伤，箱门开启灵活。

保温填料完好，有产品出厂合格证。

第二节主要机具12.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械、弯管器、热熔机、专用截管器。

12.2.2套丝板，管钳、台钳，压力钳，手锤，钢锯，扳手等工具。

第三节作业条件12.3.1主体结构已验收，现场已清理干净。

12.3.2管道安装所需要的基准线应测定并标明，地面标高线等。

12.3.3检查管道支架、预留套管（孔洞）的位置、尺寸是否正确。

第四节操作工艺1.4.1 工艺流程：1.4.2 安装准备：1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。

3检查预埋件和预留洞是否准确。

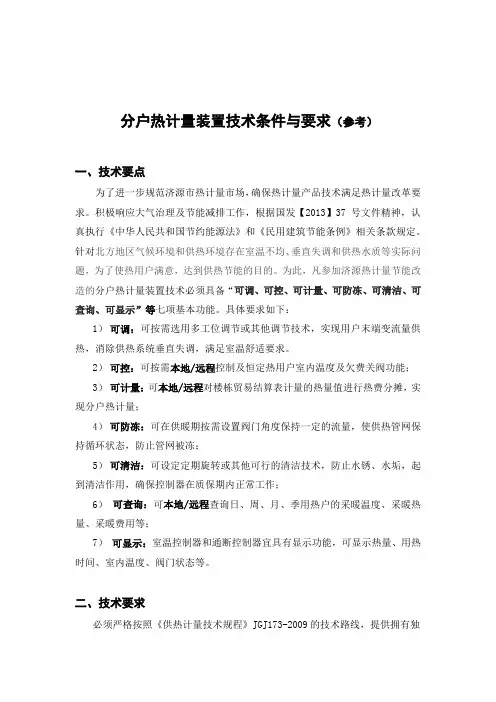

分户热计量装置技术条件与要求（参考）一、技术要点为了进一步规范济源市热计量市场，确保热计量产品技术满足热计量改革要求。

积极响应大气治理及节能减排工作，根据国发【2013】37号文件精神，认真执行《中华人民共和国节约能源法》和《民用建筑节能条例》相关条款规定。

针对北方地区气候环境和供热环境存在室温不均、垂直失调和供热水质等实际问题，为了使热用户满意，达到供热节能的目的。

为此，凡参加济源热计量节能改造的分户热计量装置技术必须具备“可调、可控、可计量、可防冻、可清洁、可查询、可显示”等七项基本功能。

具体要求如下：1）可调：可按需选用多工位调节或其他调节技术，实现用户末端变流量供热，消除供热系统垂直失调，满足室温舒适要求。

2）可控：可按需本地/远程控制及恒定热用户室内温度及欠费关阀功能；3）可计量：可本地/远程对楼栋贸易结算表计量的热量值进行热费分摊，实现分户热计量；4）可防冻：可在供暖期按需设置阀门角度保持一定的流量，使供热管网保持循环状态，防止管网被冻；5）可清洁：可设定定期旋转或其他可行的清洁技术，防止水锈、水垢，起到清洁作用，确保控制器在质保期内正常工作；6）可查询：可本地/远程查询日、周、月、季用热户的采暖温度、采暖热量、采暖费用等；7）可显示：室温控制器和通断控制器宜具有显示功能，可显示热量、用热时间、室内温度、阀门状态等。

二、技术要求必须严格按照《供热计量技术规程》JGJ173-2009的技术路线，提供拥有独立知识产权或者合法授权许可的热计量产品或系统。

1、产品检测报告：系统主要设备必须有CMA国家计量认证等认证内容包括下列内容：1）GB/T 191-2008 包装储运图示标志，合格。

2）GB/T 4793.1-2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求，合格。

3）GB/T 6388-1996 运输包装收发货标志，合格。

4）GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验，满足：1KV电压，5KHz，60秒，达到性能判据B要求。

采暖分户热计量设计一、热计量方式1、户用热量表方式：每户入户装置处设一表，每楼或几楼热力入口处设一总热表。

2、热分配表方式：户内每组散热器上设一热分配表，每楼或几楼热力入口处设总热表。

3、总热表方式：适用于公共建筑。

二、采暖系统形式1、户用热量表方式：共用立管的分户独立系统形式。

2、热分配表或总热表：垂直双管系统或垂直单管跨越式系统及共用立管的分户独立系统形式。

三、户内采暖管道布置方式1、下供下回水平双管式系统：户内供回水干管沿地面明装、或暗敷在本层地面下沟槽或垫层内、或镶嵌在踢脚板内。

地面上局部过门的管道暗敷于沟槽内。

2、上供上回水平双管式系统：户内供水干管沿本层天花板下水平布置。

3、水平单管跨越式系统：户内采暖干管沿地面明装、或暗敷在本层地面下沟槽或垫层内、或镶嵌在踢脚板内。

地面上局部过门的管道暗敷于沟槽内。

4、放射双管式系统或低温热水地板辐射采暖系统：户内管道暗敷在本层地面垫层内。

四、共用水平干管1、建筑物内各副共用立管压力损失相近时，各户共用的供回水水平干管宜同程式布置。

2、共用供回水干管，应设置于住宅的设备层、管沟、地下室或公共用房的适宜空间内，并应具备检修条件。

五、共用立管1、共用立管宜采用下供下回式，其顶端应设自动排气阀。

2、建筑物高度超过50m时，采暖系统及共用立管应根据水力平衡、散热设备承压能力以及化学管材的特性等因素进行竖向分区设置，并应考虑管道热补偿问题。

户内系统采用金属管道和散热器时，应保证各区采暖系统最低层最低点处散热器及化学管材的工作压力不大于0.8MPa。

3、除每层设分、集水器连接多户的系统外，一副共用立管每层连接的户数不宜大于3户。

4、共用立管宜设置于管道井内。

六、热力入口1、在保证各环路水力平衡和总体热计量的前提下，宜尽量减少建筑物热力入口的数量。

2、建筑物类型和围护结构相同、分户热计量装置一致且换热站或小区锅炉房的总热表作结算工具时，可几栋住宅设一总热量表，作为热费分摊的工具。

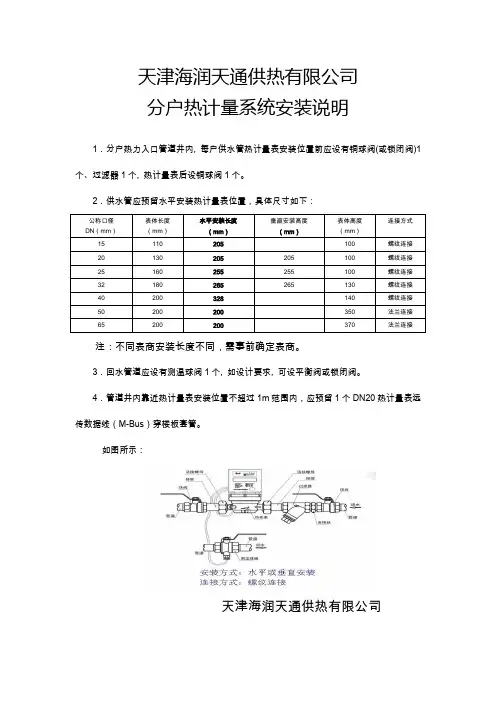

热计量系统施工要求1、住宅各户热计量表设置于公用管井内，并设过滤器和手动球阀。

每座住宅楼设置楼栋热量表，住宅及商铺采暖系统均为分户热计量一户一表采暖系统，住宅采暖热水由管道井经热量表入户，设置安装详见管道井详图及省标L13Nl-13，最终安装顺序及要求以采购方现场要求为准。

热力入口处设置热表及平衡阀，热量表均采用超声波式热量表，具有数据通讯和远传功能。

供应商应在管道井内及楼道内提前预留户表线缆套管，并负责从换热站内敷设电源电缆至各楼栋内户表集抄器箱内。

本项目所用电源线不低于RVV3*1.5铜芯电缆，数据线不低于ZRVVP 3*1.5，住宅各户热计量表装置安装完毕，供应方需按照采购方要求悬挂标识牌。

2、供应商应提出完整的楼栋超声波热量表安装、数据通讯方案，满足热力热量表系统接入标准，并负责在热力小室内设计楼栋热量表的安装位置及接口，并负责从换热站内敷设电源电缆至各楼栋热力小室集抄器箱内，所有线缆应沿开发商的电缆桥架（槽盒）敷设，无桥架的地方，应重新敷设桥架（槽盒），不得裸露线缆。

如由于安装、配合不当或超声波热量表本身的原因以及数据通讯方案原因导致超声波热量表效果无法满足要求，而造成的责任由供应商承担。

3、供应商应按照采购人提供的设备清单和规范参数进行选型，最终型号、规范及生产厂必须经采购人认可，但采购人的认可并不能免除供应商选型不当的责任。

由于供应商选型不当，供应商除按要求免费更换外，还应承担由此所造成的损失。

供应商还应承诺采购人在今后设计过程中如设备的参数与技术规范书所提参数有误而对设备选型需调整而不发生费用变化。

4、各小区楼栋入口热量表数据采集上传。

供应商应在热力小室内提前预留热量表线缆套管，并负责从换热站内敷设电源电缆至热力小室热量表集抄器箱内。

具备安装楼栋热量表的条件，按照一座楼安装楼栋计量热量表（高低区各一台），无法满足楼栋装表安装条件的需要安装单元热量表，由此产生的费用均由供应商负责；楼栋表（单元表）每台表配无线数据采集箱（4G通讯模块）一套。

热计量表安装规范文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
热计量表安装试行规范根据国家发改委、建设部、财政部《》精神，为贯彻中华人民共和国住房和城乡建设部，要求实行集中供热的建筑分步骤实行供热分户计量、按照用热量收费的制度。

以实现分户热计量为出发点，在规定热计量方式、计量器具的同时，为达到热计量准确规范，规定了相应的热表安装施工要求：
1. 分户热计量表安装前必须检查过滤器锁闭阀是否清洁，密封处未遭损伤；
2. 分户热计量表安装前必须保持管路清洁干净；
3．必须水平安装于供水支管上，水流方向一致。

4.热计量表与过滤器、弯头相连保证一定的安装距离（前5D,后3D即表前不小于5倍管径表后不小于3倍管径）;
5.探头安装，红色探头安装于回水球阀，蓝色探头安装于供水前端（或按照热表品牌规定）
6.信号线质量不小于4×?；
7.线管采用PVC或KBD管；
8.天线有固定处无损坏，天线与天线固定处相距30厘米以上，并且天线头向上，引到室外的天线放在容易摆放。

9其余均与管道安装要求一致。

集中供暖住宅分户热计量管道及散热器安装工艺本工艺标准适用于民用住宅建筑热水温度不超过70℃、工作压力不大于0.6MPa的采暖管道安装工程。

第一节材料要求12.1.1暖供回干管管材应根据设计要求选用，一般采用热镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。

12.1.2敷设于地面层内管材应根据设计要求选用，一般采用交联铝塑复合管（XPAP）管、无规共聚聚丙烯（PP-R）管、聚丁烯管（PB）管、交联聚乙烯（PE-X）管，管材和管件的颜色应一致，色泽均匀，无分解变色，管材的内外表面应光滑、清洁，不允许有分层、真孔、裂纹、气泡、起皮、皱纹和夹杂等现象。

12.1.3供暖系统的散热器采用柱翼辐射对流内腔无砂铸铁散热器。

12.1.4供暖系统的流量计、水过滤器、调节阀、平衡阀、压力表、温度计主要组件的规格型号应符合设计要求，配件齐全，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。

12.1.5户用热量表箱体的规格类型应符合设计要求，箱体表面平整方正、光洁。

金属箱体无锈蚀，划伤，箱门开启灵活。

保温填料完好，有产品出厂合格证。

第二节主要机具12.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械、弯管器、热熔机、专用截管器。

12.2.2套丝板，管钳、台钳，压力钳，手锤，钢锯，扳手等工具。

第三节作业条件12.3.1主体结构已验收，现场已清理干净。

12.3.2管道安装所需要的基准线应测定并标明，地面标高线等。

12.3.3检查管道支架、预留套管（孔洞）的位置、尺寸是否正确。

第四节 操作工艺1.4.1 工艺流程：1.4.2 安装准备：1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。

3检查预埋件和预留洞是否准确。

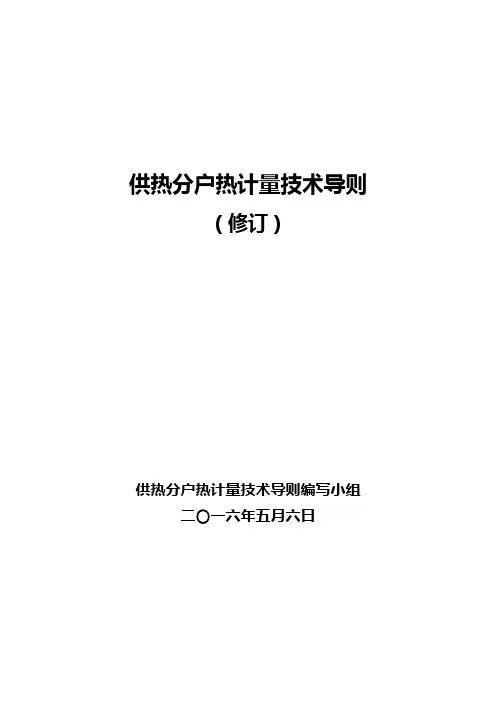

供热分户热计量技术导则（修订）供热分户热计量技术导则编写小组二〇一六年五月六日供热分户热计量技术导则（修订）供热分户热计量技术导则编写小组二〇一六年五月六日目录前言……………………………………………1—2 第一章术语及规范依据…………………………3--11 第二章热计量技术路线…………………………11-12 第三章热计量装臵安装要求……………………13—45 第四章分户热计量技术要求……………………46—67 第五章热量表的调校…………………………68--70 第六章分户热计量装臵验收…………………71--80 第七章分户热计量装臵的运行…………………81—85 第八章分户热计量服务…………………………86--88 第九章计量用于公建且管径大于25热量表技术选型及安装要求…………………………………89--90前言《供热分户热计量技术导则》是在《关于推进供热计量改革与既有建筑节能改造的意见》（鲁政发[2011]26号）和《济南市人民政府关于推进供热计量改革与既有建筑改造的实施意见》（济政发[2011]37号），在政府文件政策指导下，为使分户热计量工程从技术路线到热计量装臵安装、调试、验收、运行、检修工作中有章可循，确保完成供热办部署的热计量收费任务，结合济南热电公司的实际情况，制定本导则。

济南热电有限公司分户热计量编订小组成员名单编订小组组长：安利东编订小组副组长：樊庆波编订小组成员：楚永胜、史凯、关玲、宋艺、刘焕峰、杨大起、刘格仑、董霄鹏、张卫明第一章术语及规范依据术语热计量 heat metering对集中供热系统热源、热力站供热量和建筑物（热力入口）、用户用热量进行的计量。

集中供热 central heating热源和散热设备分别设臵, 由热源提供的热媒通过管道系统向各幢建筑物或各用户供给热量的供暖方式。

不含以燃气热水炉或电热水炉等为住宅分户独立热源的供暖方式。

热量结算点 heat settlement site供热方和用热方之间通过热量表计量的热量值，直接进行贸易结算的位臵。

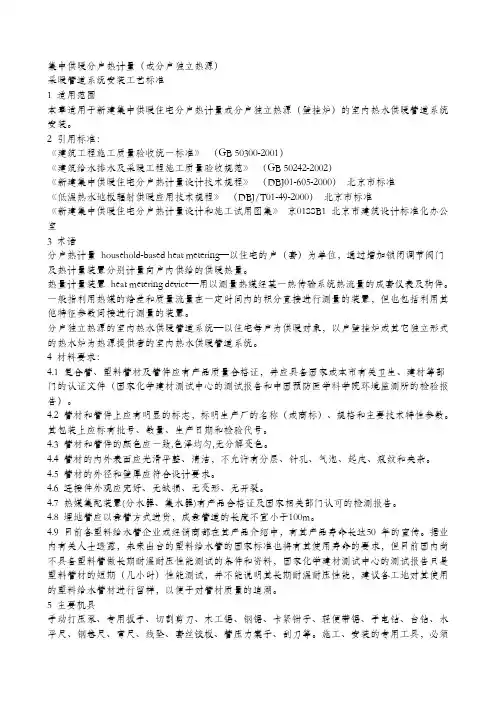

集中供暖分户热计量（或分户独立热源）采暖管道系统安装工艺标准1 适用范围本章适用于新建集中供暖住宅分户热计量或分户独立热源（壁挂炉）的室内热水供暖管道系统安装。

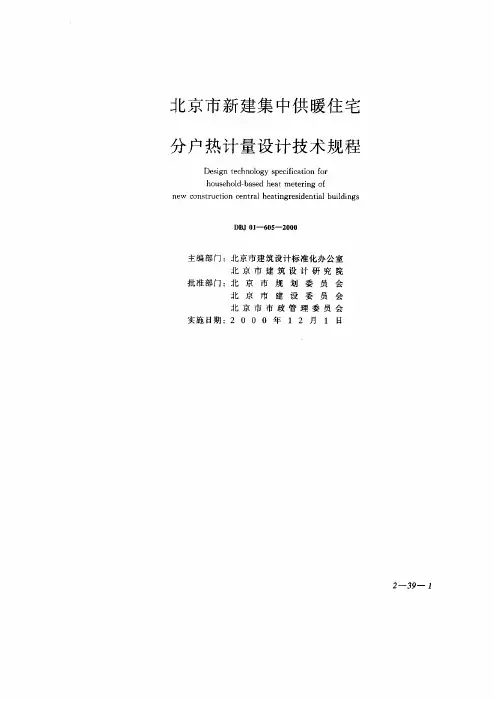

2 引用标准：《建筑工程施工质量验收统一标准》（GB 50300-2001）《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）《新建集中供暖住宅分户热计量设计技术规程》（DBJ01-605-2000）北京市标准《低温热水地板辐射供暖应用技术规程》（DBJ/T01-49-2000）北京市标准《新建集中供暖住宅分户热计量设计和施工试用图集》京01SSB1 北京市建筑设计标准化办公室3 术语分户热计量household-based heat metering—以住宅的户（套）为单位，通过增加锁闭调节阀门及热计量装臵分别计量向户内供给的供暖热量。

热量计量装臵heat metering device—用以测量热媒经某一热传输系统热流量的成套仪表及构件。

一般指利用热媒的焓差和质量流量在一定时间内的积分直接进行测量的装臵，但也包括利用其他特征参数间接进行测量的装臵。

分户独立热源的室内热水供暖管道系统—以住宅每户为供暖对象，以户壁挂炉或其它独立形式的热水炉为热源提供者的室内热水供暖管道系统。

4 材料要求：4.1 复合管、塑料管材及管件应有产品质量合格证，并应具备国家或本市有关卫生、建材等部门的认证文件（国家化学建材测试中心的测试报告和中国预防医学科学院环境监测所的检验报告）。

4.2 管材和管件上应有明显的标志，标明生产厂的名称（或商标）、规格和主要技术特性参数。

其包装上应标有批号、数量、生产日期和检验代号。

4.3 管材和管件的颜色应一致,色泽均匀,无分解变色。

4.4 管材的内外表面应光滑平整、清洁，不允许有分层、针孔、气泡、起皮、痕纹和夹杂。

4.5 管材的外径和壁厚应符合设计要求。

4.6 连接件外观应完好、无缺损、无变形、无开裂。

4.7 热媒集配装臵(分水器、集水器)有产品合格证及国家相关部门认可的检测报告。
